I.C.T-AI-5146C
I.C.T
| Stato di disponibilità: | |
|---|---|
| Quantità: | |
| I.C.T SMT AOI Ispettore del rivestimento
La macchina per ispezione ottica Aoi SMT, modello AI-5146C, è progettata per l'ispezione del rivestimento conforme nella produzione PCB. Cattura le immagini della scheda in tempo reale utilizzando una telecamera industriale a colori ad alta precisione e applica algoritmi di Convolution Neural Network per elaborarle. Ciò consente un giudizio intelligente su difetti come rivestimento eccessivo o insufficiente, bolle e materiali estranei. Come macchina aoi di ispezione ottica automatica per PCB, blocca automaticamente i bordi del rivestimento e identifica le aree senza fermare il pannello. Supporta molteplici configurazioni, inclusi controlli su scheda intera e fronte-retro, rendendolo ideale per i processi SMT e DIP. Con le fonti di luce UV, distingue chiaramente la colla contenente fosforo. Le funzionalità di tracciabilità dei dati, come gli allarmi SPC e la memorizzazione dei LOG, garantiscono il controllo della qualità. Questa SMT macchina per l'ispezione ottica Aoi aumenta l'efficienza nelle fabbriche moderne.
| Caratteristica
La SMT Aoi Optical Inspection Machine utilizza il deep learning avanzato per ottimizzare i big data e consentire una programmazione minimalista. Identifica componenti e giunti di saldatura con un clic, riducendo i tempi di programmazione e i falsi allarmi rispetto ai metodi tradizionali. Questo sistema intelligente affronta le sfide chiave dell'ispezione industriale, garantendo un'elevata precisione per i difetti del rivestimento. Gli utenti possono cambiare sorgente luminosa per rilevare facilmente problemi di DIP, SMT e saldatura. Essendo una macchina aoi automatica per circuiti stampati, supporta pannelli multi-in-1 e modelli misti, rendendola versatile per vari formati PCB fino a 510x460 mm.

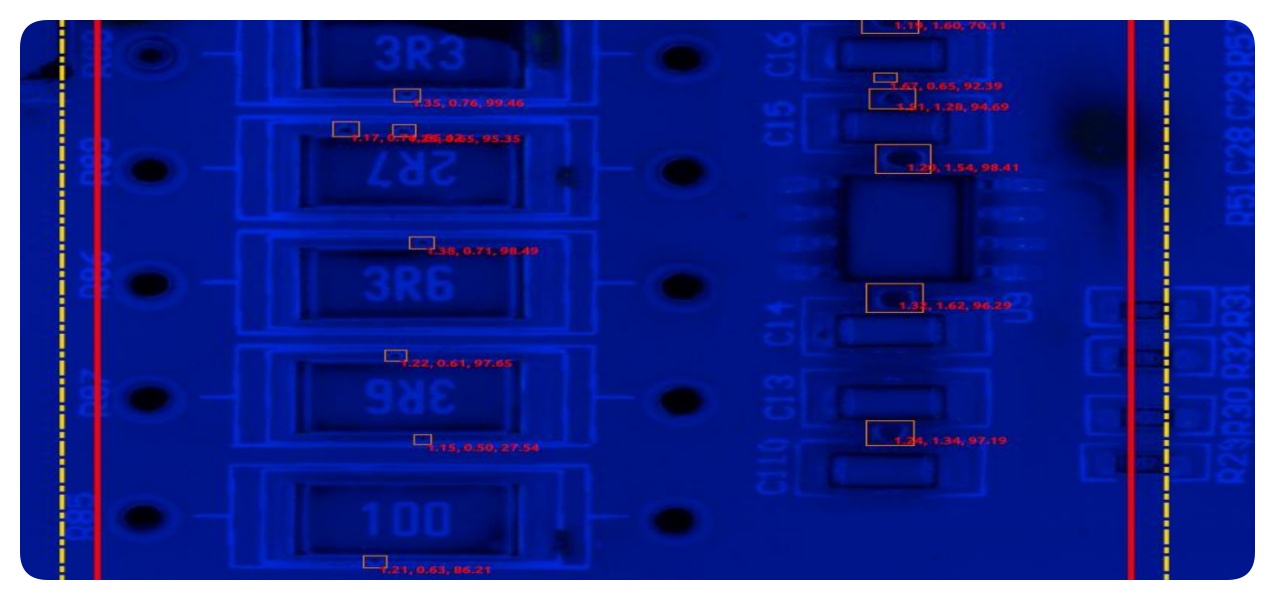

Dotata di algoritmi specializzati, la SMT macchina per l'ispezione ottica Aoi individua in modo intelligente bolle fino a 0,05 mm e oggetti estranei come ciocche di capelli nelle aree mirate. Visualizza i valori delle bolle e genera misurazioni multiple di larghezza per la colla, incluse media, minima e massima. Questa funzionalità standardizza i controlli del rivestimento e impedisce che i difetti incidano sui prodotti finali. Le aree non rivestite possono essere bloccate con cornici sagomate per evitare falsi positivi, migliorando la precisione di rilevamento senza carico di lavoro aggiuntivo.
La programmazione è semplice e veloce e richiede solo 10-15 minuti per la SMT macchina per l'ispezione ottica Aoi. Offre opzioni offline e online, con selezione automatica dell'area e modifiche dei parametri con un solo tasto. Il supporto per l'identificazione della rotazione e il salto dei segni negativi aggiunge flessibilità. Molteplici modalità consentono l'ispezione di rivestimenti, SMT e difetti DIP commutando le luci. La misurazione opzionale dello spessore della colla fornisce dati specifici per la planarità dell'intero pannello.
Operando a 0,23 secondi per FOV, questa SMT macchina per ispezione ottica Aoi esegue ispezioni senza interrompere il flusso della scheda. Utilizza luci UV e bianche per una chiara visibilità dei difetti, supportando pannelli di grandi dimensioni fino a 690x460 mm. I servoazionamenti CA garantiscono un movimento preciso con una precisione di 0,01 mm, gestendo PCB pesi fino a 3 kg.
| Specifica
| Modello | I.C.T Rivestimento in linea AOI AI-5146C | I.C.T Rivestimento in linea AOI AI-5146CW |
| FOV | 15um@36*30mm (standard), 10um@24*20mm 15um@45x45mm, 10um@40*30mm | 21.5um@52.6*44 mm (standard), 15um@36*30mm/12MP:10um@40*30mm 15um@60*45mm |
| Risoluzione | 15um (standard), 10um | 21,5um(standard)/15um/10um |
| Telecamera | Fotocamera laterale singola12M | Doppia fotocamera laterale 5M |
| Velocità di ispezione | 0,23 secondi/FOV | |
| PCB Altezza | Superiore: 25 mm, inferiore: 80 mm | Superiore: 75 mm, inferiore: 70 mm |
| PCB spessore | 0,3 ~ 6,0 mm | |
| PCB Bordo | 3,0 mm | |
| PCB Deformazione | ±3,0 mm | |
| PCB peso | Massimo: 10 kg | |
| Trasportatore SMT altezza | 900 ± 20 mm | |
| Con regolazione | Manuale e automatico | |
| Trasportatore SMT Direzione | L~R o R~L | |
| Energia | AC220 50/60Hz,5A | |
| Potenza nominale | 380W | 570 W |
| Comunicazione | Smema | |
| Peso | 750Kg | 890Kg |
* I.C.T continua a lavorare su qualità e prestazioni, specifiche e aspetto possono essere aggiornati senza preavviso.
| di rivestimento Elenco delle apparecchiature della linea
La nostra linea di rivestimento PCBA offre strumenti avanzati per una protezione efficiente e precisa dei circuiti stampati. La linea di rivestimento completamente automatizzata comprende una macchina di rivestimento selettiva per un'applicazione accurata, un forno di polimerizzazione per finiture durevoli, AOI per controlli di qualità, un sollevatore e ribaltatore per una movimentazione agevole e un sistema di trasporto per una produzione senza interruzioni.
Questa linea di rivestimento PCBA di alta qualità garantisce un funzionamento stabile, un rivestimento affidabile antipolvere, impermeabile e antideflagrante, soddisfacendo le diverse esigenze del settore. Con design modulari e supporto globale da parte di I.C.T, migliora la produttività per le attività di rivestimento protettivo.
| Nome del prodotto | Scopo nella linea di rivestimento PCBA |
|---|---|
Applica rivestimenti protettivi precisi ai circuiti stampati per una protezione antipolvere, impermeabile e antideflagrante. | |
Indurisce i rivestimenti con luce IR o UV, garantendo una protezione forte e duratura. | |
Trasporta i circuiti stampati senza problemi attraverso la linea di rivestimento per un'elaborazione efficiente. | |
Fornisce e immagazzina PCB per la linea di produzione, garantendo input e output regolari. | |
| Rivestimento conforme AOI | Ispeziona la qualità del rivestimento e rileva i difetti per garantire standard elevati. |
| Video sul successo dei clienti
In un progetto recente, la nostra linea di rivestimento bifacciale con trasportatore di ritorno è stata installata per un cliente nel settore della produzione elettronica. Il video mostra l'intero flusso di lavoro dall'elevatore allo scaricatore, comprese macchine come caricatore di rivestimento, spalmatrice, elevatore, rivestimento AOI, forno di polimerizzazione IR, trasportatore selezionatore, flipper e scaricatore. La linea è dotata di ritorno del dispositivo inferiore per una gestione efficiente e una scansione completa dei codici a barre. Identifica automaticamente PCB i lati superiore e inferiore, richiamando i programmi giusti per una produzione senza interruzioni. Questa configurazione ha migliorato la produttività del cliente garantendo un rivestimento preciso e un rilevamento rapido dei difetti utilizzando la nostra macchina per ispezione ottica Aoi SMT, riducendo le rilavorazioni e migliorando la qualità generale nel processo di assemblaggio PCB. In un progetto recente, la nostra linea di rivestimento bifacciale con trasportatore di ritorno è stata installata per un cliente nella produzione di componenti elettronici. Il video mostra l'intero flusso di lavoro dall'elevatore allo scaricatore, comprese macchine come caricatore di rivestimento, spalmatrice, elevatore, rivestimento AOI, forno di polimerizzazione IR, trasportatore selezionatore, flipper e scaricatore. La linea è dotata di ritorno del dispositivo inferiore per una gestione efficiente e una scansione completa dei codici a barre. Identifica automaticamente PCB i lati superiore e inferiore, richiamando i programmi giusti per una produzione senza interruzioni. Questa configurazione ha migliorato la produttività del cliente garantendo un rivestimento preciso e un rilevamento rapido dei difetti utilizzando la nostra macchina per ispezione ottica Aoi SMT, riducendo le rilavorazioni e migliorando la qualità complessiva nel processo di assemblaggio PCB.
| Assistenza e supporto alla formazione
I.C.T fornisce un servizio post-vendita completo e formazione per la SMT macchina per l'ispezione ottica Aoi. Il nostro team offre installazione in loco, debug remoto e manutenzione continua per garantire il corretto funzionamento delle apparecchiature. I programmi di formazione riguardano il funzionamento, la programmazione e la risoluzione dei problemi, adattati alle esigenze dell'utente. Con i centri di assistenza globali, garantiamo risposte rapide ai problemi, riducendo al minimo i tempi di inattività. Ciò include aggiornamenti software e fornitura di pezzi di ricambio, aiutando i clienti a ottimizzare la produzione e ottenere affidabilità a lungo termine.
| Recensioni dei clienti
I clienti elogiano i nostri ingegneri per la loro competenza e la rapida risoluzione dei problemi durante le installazioni. Apprezzano la SMT macchina per l'ispezione ottica Aoi per la sua precisione e facilità d'uso. Molti sottolineano il nostro imballaggio sicuro e la spedizione veloce che prevengono danni. Le risposte rapide alle domande creano fiducia ed efficienza nelle partnership.
| Certificazioni e standard
I.C.T detiene certificazioni chiave come CE, RoHS, ISO9001 e vari brevetti per la nostra SMT macchina per ispezione ottica Aoi. Questi garantiscono la conformità agli standard internazionali in materia di sicurezza, protezione ambientale e gestione della qualità. I nostri rigorosi processi di test garantiscono prestazioni affidabili nei mercati globali.
| Informazioni sull'azienda I.C.T e sulla nostra fabbrica SMT
I.C.T è un fornitore leader di soluzioni complete per la fabbrica SMT, con attività di ricerca e sviluppo e produzione interne. Con oltre 89 dipendenti e una rapida crescita negli ultimi anni, serviamo più di 1600 clienti in 72 paesi. La nostra fabbrica presenta flussi di ispezione rigorosi e un solido sistema di gestione della qualità per garantire standard elevati. Essendo una piattaforma a valore incrociato, ci concentriamo su integrità, coordinamento e condivisione per fornire apparecchiature innovative per la produzione elettronica.
