| Piattaforma NXTR Smart SMT

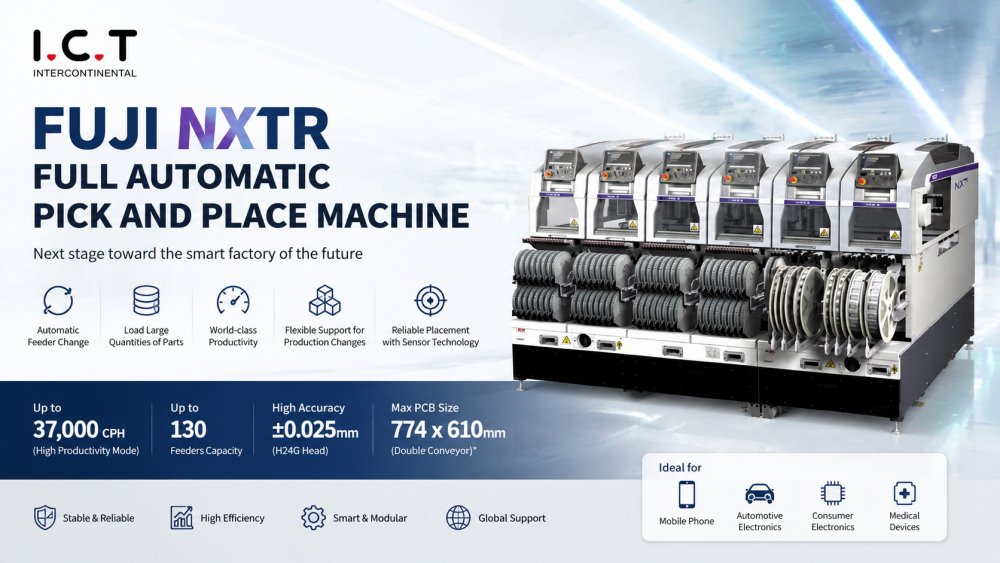

La serie FUJI Pick and Place Machine NXTR è una soluzione di posizionamento SMT di nuova generazione progettata per le fabbriche intelligenti e la produzione di componenti elettronici in grandi volumi. Presenta una struttura modulare che consente una configurazione flessibile della linea in base alle diverse esigenze produttive. Questo sistema è ampiamente utilizzato nei telefoni cellulari, nell'elettronica di consumo, nell'elettronica automobilistica e nell'assemblaggio PCB ad alta densità.
Essendo una delle principali macchine Pick and Place di FUJI SMT, offre un posizionamento dei componenti ad alta velocità e ad alta precisione con un controllo avanzato basato su sensori e una gestione intelligente dell'alimentatore. Integrato in una linea di produzione SMT completa, funziona insieme a stampanti, sistemi SPI, forni di rifusione e sistemi di ispezione AOI. I.C.T fornisce installazione completa, formazione e supporto tecnico globale per garantire una produzione stabile e un rapido avvio.
| Caratteristiche del prodotto
La FUJI Pick and Place Machine NXTR è costruita con un'architettura modulare che consente una configurazione flessibile della linea SMT. I produttori possono facilmente espandere o adattare la capacità produttiva in base alla domanda del prodotto. Questa struttura riduce i tempi di inattività e migliora la scalabilità della fabbrica. Ogni modulo funziona in modo indipendente ma si integra perfettamente nell'intera linea di produzione SMT. Ciò lo rende adatto alle fabbriche intelligenti che richiedono un rapido adattamento e un’elevata efficienza nei moderni ambienti di produzione elettronica.
La macchina Pick and Place FUJI SMT utilizza un avanzato sistema di cambio automatico dell'alimentatore che riduce significativamente l'intervento manuale. Consente la produzione continua riducendo al minimo i tempi di cambio tra diversi modelli di prodotto. Il sistema può gestire fino a 130 alimentatori di nastri, supportando ambienti di produzione altamente diversificati. Questa funzionalità migliora la produttività e riduce il carico di lavoro dell'operatore. Garantisce una fornitura stabile di materiale e aiuta a mantenere prestazioni di produzione SMT costanti durante cicli di produzione lunghi.
La macchina pick and place automatica offre prestazioni ad altissima velocità, raggiungendo fino a 37.000 cph in modalità ad alta produttività. Diversi tipi di teste come H24G, H08M e H02F forniscono una capacità di produzione flessibile per componenti di varie dimensioni. Questa capacità ad alta velocità lo rende ideale per l'assemblaggio di telefoni cellulari PCB e la produzione di componenti elettronici su larga scala. Mantiene una precisione stabile anche in condizioni di funzionamento continuo, garantendo un rendimento elevato con bassi tassi di difetto.
La macchina FUJI SMT integra una tecnologia di sensori avanzata per il monitoraggio del posizionamento in tempo reale. Dal ritiro dei componenti al posizionamento, ogni passaggio viene controllato per garantire precisione e stabilità. Il sistema supporta il posizionamento ad alta precisione con una precisione di ±0,025 mm in modalità ottimizzate. Ciò riduce gli errori di posizionamento e migliora la resa del prodotto. È particolarmente importante per i design PCB ad alta densità utilizzati nei moderni smartphone e nei dispositivi elettronici avanzati.
Il sistema NXTR supporta un'ampia gamma di dimensioni dei componenti, dai chip ultra-piccoli ai circuiti integrati più grandi e ai componenti a livello di scheda. Diverse configurazioni della testa consentono una produzione ottimizzata per tipi di prodotti misti. Questa flessibilità lo rende adatto alle fabbriche EMS con frequenti cambi di prodotto. Garantisce prestazioni stabili per diversi requisiti di produzione mantenendo elevata velocità e precisione, rendendolo una soluzione efficace per ambienti di produzione dinamici.
| Specifica
Specifiche di base | |
PCB dimensione (LXW) | Da 48 x 48 mm a 774 x 610 mm (doppio trasportatore)* |
Capacità dell'alimentatore | Fino a 130 (nastro da 8 mm) |
Precisione di posizionamento | H24G: +/-0,025 mm (modalità standard) / +/-0,038 mm (modalità priorità produttività, in fase di sviluppo) (3sigma) cpk≥1,00 |
Dimensioni della macchina | L: 1280 mm, L: 2656 mm, A: 1556 mm |
Posizionamento delle teste | |||||
H24G | H08M | H02F | H01 | DI | |
Quantità di ugelli | 24 | 8 | 2 | 1 | 1 |
Produttività (cph) | 37.000 cph (modalità priorità produttività, in fase di sviluppo) | 13000 | 7300 | 4200 | 3000 |
Dimensione parte (mm) | Da 03015 mm a 5 x 5 | Da 0603 (0201') a 45 x 45 | Da 1608 (0603') a 74 x 74 (32 x 180) | Da 1608 (0603') a 74 x 74 (32 x 180) | |
Controllo presenza pezzo | ○ | ○ (H08MQ) | ○ | x | |
Fornitura ricambi Nastro | ○ | ○ | ○ | ○ | |
Bastone | x | ○ | ○ | ○ | |
Vassoio | x | ○ | ○ | ○ | |
DynaHead(DX) | ||||
Quantità di ugelli | 12 | 4 | 1 | |
Produttività (cph) | 27.000 | 12000 | 5800 | |
Dimensione parte (mm) | Da 0402 (01005') a 12,5 mm in diagonale e Y è pari o inferiore a 7,5 mm | 1608 (0603')a 15 x 15 | Da 1608 (0603') a 74 x 74 (32 x 100) | |
Precisione di posizionamento | +/-0,038 (+/-0,050) mm (3σ) cpk≥1,00 | +/-0,040 mm (3σ) cpk≥1,00 | +/-0,030 mm (3σ) cpk≥1,00 | |
Controllo presenza pezzo | o | x | o | |
Fornitura ricambi | Nastro | o | o | o |
Bastone | x | o | o | |
Vassoio | x | o | o | |
*Contattare I.C.T per condizioni operative specifiche e specifiche dettagliate.
| SMT Elenco delle apparecchiature di linea
La nostra linea di assemblaggio SMT dispone di attrezzature avanzate per un assemblaggio PCB efficiente e preciso. La linea SMT completamente automatizzata comprende un caricatore, una stampante automatica per un'applicazione accurata della pasta saldante, una macchina pick-and-place per il posizionamento preciso dei componenti, un forno di rifusione per una saldatura affidabile e un sistema AOI per un'ispezione approfondita dei difetti. Questa linea di produzione PCBA di alta qualità garantisce un funzionamento regolare, un'elevata affidabilità e un assemblaggio SMT a basso costo, soddisfacendo i diversi requisiti del settore.
La macchina Pick and Place FUJI fa parte di un ecosistema di produzione SMT completo. Funziona perfettamente con stampanti per pasta saldante, sistemi di ispezione SPI, forni di rifusione, macchine di ispezione AOI e apparecchiature di movimentazione PCB. Questa integrazione garantisce un processo di produzione completamente automatizzato dal caricamento di PCB all'ispezione finale. I.C.T fornisce soluzioni SMT chiavi in mano che aiutano le fabbriche a costruire linee di produzione efficienti, stabili e intelligenti per la produzione elettronica globale.
| Video sul successo dei clienti
I.C.T ha consegnato con successo un progetto completo di installazione e formazione della linea di produzione SMT in Algeria per la produzione di telefoni cellulari. Il sistema include il caricatore SMT, la stampante stencil I.C.T-4034, il sistema SPI, la soluzione FUJI Pick and Place Machine, il forno di rifusione Lyra 733, il sistema di ispezione AOI e l'attrezzatura per la movimentazione PCB.
Durante un mese di supporto in loco, i nostri ingegneri hanno completato l'installazione, il debug e la formazione degli operatori. La macchina Pick and Place FUJI SMT ha svolto un ruolo chiave nel raggiungimento di una produzione stabile ad alta velocità con precisione costante. Il cliente ha avviato con successo la produzione di massa e ha fornito un feedback positivo sulla stabilità dell'attrezzatura e sul supporto tecnico I.C.T.
| Assistenza e supporto alla formazione
I.C.T fornisce supporto tecnico globale completo per le linee di produzione SMT, tra cui installazione, programmazione, debug e formazione degli operatori. I nostri ingegneri supportano i clienti in loco e online, garantendo un rapido avvio della produzione e un funzionamento stabile. La formazione riguarda il funzionamento della macchina, la manutenzione e l'ottimizzazione della produzione. Ciò aiuta i clienti a padroneggiare rapidamente la macchina Pick and Place FUJI e a ottenere una produzione SMT efficiente con tempi di inattività ridotti e produttività migliorata.
| Elogio del cliente
I clienti apprezzano molto le prestazioni della macchina Pick and Place FUJI per la sua stabilità e capacità di produzione ad alta velocità. Apprezzano l'installazione professionale e la formazione fornita dagli ingegneri di I.C.T. Il sistema di alimentazione intelligente e il controllo accurato del posizionamento sono spesso evidenziati come vantaggi chiave. I clienti apprezzano anche il nostro servizio di risposta rapida, l'imballaggio sicuro e l'affidabile supporto di spedizione globale, che garantiscono un'esecuzione fluida del progetto dalla consegna alla produzione.
| La nostra certificazione
Le apparecchiature I.C.T sono conformi agli standard globali tra cui CE, RoHS, ISO9001 e numerose tecnologie brevettate. Queste certificazioni garantiscono sicurezza, affidabilità e prestazioni stabili in ambienti industriali. Ogni sistema Pick and Place Machine FUJI SMT viene rigorosamente testato prima della consegna. Il nostro processo di controllo della qualità garantisce prestazioni costanti e affidabilità a lungo termine per le applicazioni di produzione SMT globali.
| Informazioni su I.C.T e Fabbrica
I.C.T è un fornitore leader di soluzioni SMT con oltre 20 anni di esperienza nelle apparecchiature per la produzione elettronica. Abbiamo servito più di 1.700 clienti in oltre 80 paesi in tutto il mondo. La nostra azienda integra ricerca e sviluppo, produzione, vendite e assistenza tecnica per fornire soluzioni complete di fabbrica SMT. Con una forte capacità ingegneristica e un rigoroso controllo di qualità, aiutiamo i clienti a costruire fabbriche SMT efficienti, intelligenti e scalabili dall'inizio alla produzione di massa.
