I.C.T-P12
I.C.T
| Quantità: | |
|---|---|

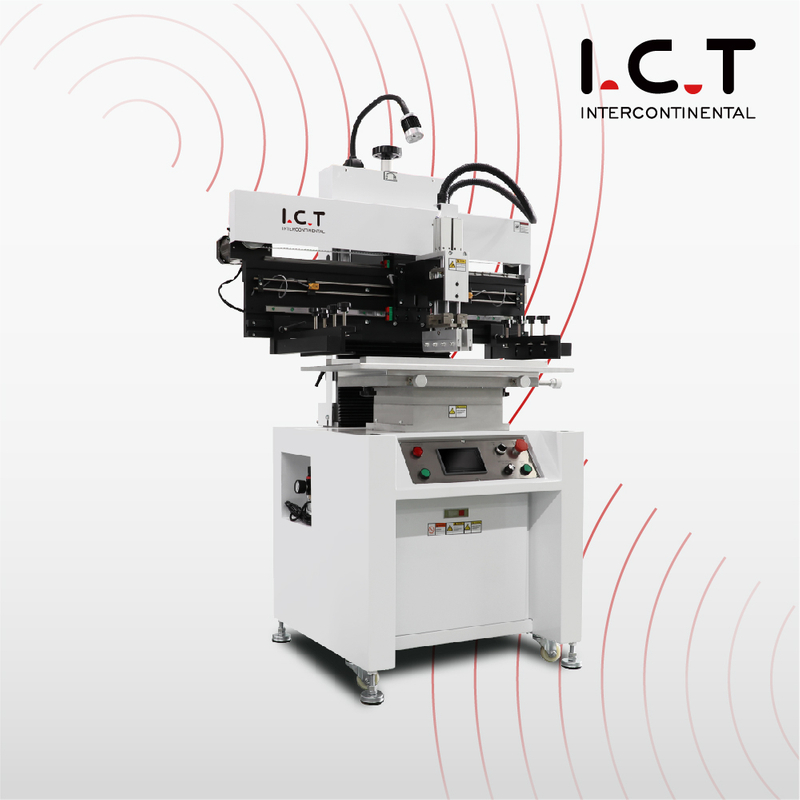

| Stampante semiautomatica stampino ad alta capacità per produzione estesa PCB
La macchina da stampa semiautomatica per incollaggio SMT PCB posiziona la stampante semiautomatica stampino proprio all'inizio dei flussi di lavoro SMT a bordo lungo. Le guide lineari TBI di Taiwan combinate con il motore passo-passo SANYO offrono una corsa fluida e abbinata per un'applicazione affidabile della pasta. Il design del tergipavimento a sospensione e la pressione e la velocità della lama completamente regolabili (mostrate su indicatori trasparenti) producono depositi perfettamente piatti. La piattaforma universale modulare con dispositivo di allineamento integrato gestisce PCB monofacciali o bifacciali con spessore da 0,2 a 6 mm. I bracci stampino cambiano rapidamente dimensione da 370×470 mm fino a 1750×650 mm. La modalità di stampa automatica garantisce risultati uniformi e di alta qualità. Il basso consumo di 220 W e i cicli di ≤12 secondi rendono la stampante semiautomatica SMT stampino perfetta per LED strisce luminose, backplane di server, moduli 5G e controlli industriali.
| Caratteristica
Perni e blocchi di supporto personalizzabili funzionano con qualsiasi schema di fori su PCB a lato singolo o doppio. Il posizionamento è veloce, preciso e completamente regolabile. Le guide di precisione di Taiwan e il motore passo-passo importato mantengono un movimento solido come la roccia. La racla si solleva facilmente manualmente per ricaricare la pasta o pulire, mentre i sensori di limite intelligenti accorciano le corse di ritorno. Ciò mantiene le schede extra lunghe perfettamente stabili all'interno della stampante semiautomatica per pasta saldante in modo che la pasta non si sposti mai prima del posizionamento.
Il tergipavimento a collegamento diretto con due cilindri indipendenti ad alta precisione fornisce una pressione esatta e costante. Le guide a doppio scorrimento bloccano la corsa del tergipavimento per evitare oscillazioni. L'ampio touch screen offre semplici menu in inglese, programmi didattici e passaggio istantaneo tra le modalità manuale, semiautomatica e completamente automatica. Nella stampante per pasta saldante SMT vengono utilizzati solo componenti importati di prima qualità (Omron, Leuze, SMC, Delta, Samkoon). La stampa automatica garantisce una qualità eccezionale, cartone dopo cartone, praticamente senza ponti o copertura insufficiente.
| Specifica
| Modello | P3 | P6 | P12 | P15 |
| Precisione | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm |
| PCB dimensione | 300 x 350 mm | 600 x 350 mm | 1200 x 350 mm | 1500 x 350 mm |
| Dimensioni della piattaforma | 320 x 400 mm | 700 x 400 mm | 1350 x 400 mm | 1650 x 400 mm |
| stampino size (mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| PCB spessore | 0,2 - 6mm | 0,2 - 6mm | 0,2 - 6mm | 0,2 - 6mm |
| stampino Posizionamento | Manuale | Manuale | Manuale | Manuale |
| Tempo del ciclo | < 10 secondi | < 10 secondi | < 12 secondi | < 12 secondi |
| Consumo energetico | 200 W | 200 W | 220 W | 220 W |
| Alimentazione elettrica | 1 -PH, 220 V CA 50/60 HZ | 1 -PH, 220 V CA 50/60 HZ | 1 -PH, 220 V CA 50/60 HZ | 1 -PH, 220 V CA 50/60 HZ |
| Pressione atmosferica | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm |
| Velocità della spatola | 0-200 mm/sec | 0-1200 mm/sec | 0-200 mm/sec | 0-200 mm/sec |
| Dimensione | 850x750x1650mm | 1050x750x1650mm | 1660x750x1650mm | 2100x750x1650mm |
| Peso | 280 chilogrammi | 300 kg | 356 chilogrammi | 430Kg |
| Lunghezza della spatola | 250 mm | 250 mm | 250 mm | 250 mm |
| Altezza della piattaforma | 950 mm | 950 mm | 950 mm | 950 mm |
| Opzione: la dimensione speciale può essere personalizzata | ||||
* I.C.T continua a lavorare su qualità e prestazioni, specifiche e aspetto possono essere aggiornati senza preavviso.
| SMT Elenco delle apparecchiature di linea
La linea di produzione I.C.T PCBA di alta qualità è dotata di attrezzature avanzate per un assemblaggio PCB efficiente e preciso. La linea SMT completamente automatizzata comprende un caricatore, una stampante automatica per un'applicazione accurata della pasta saldante, una macchina pick-and-place per il posizionamento preciso dei componenti, un forno di rifusione per una saldatura affidabile e un sistema AOI per un'ispezione approfondita dei difetti. Questa linea di produzione PCBA di alta qualità garantisce un funzionamento regolare, un'elevata affidabilità e un assemblaggio SMT a basso costo, soddisfacendo i diversi requisiti del settore.
| Nome prodotto | Scopo nella linea SMT |
|---|---|
| PCB Loader | Carica automaticamente i PCB nudi sulla linea. |
| Stampante in pasta di saldatura | Stampa accuratamente la pasta saldante sulle piazzole PCB. |
| Scegli e posiziona la macchina | Monta i componenti su PCB con precisione. |
| RIFLOVA DEL PROVO | Fonde la saldatura per formare giunti solidi. |
| AOI macchina | Ispeziona i giunti di saldatura e i difetti di posizionamento. |
| SPI Macchina | Controlla l'altezza e la qualità della pasta saldante. |
Ispeziona l'integrità del giunto di saldatura interno e rileva i difetti nascosti. | |
| SMT pulizia | Utilizzato per pulire PCB, stampini, dispositivi, ugelli, ecc. |
| PCB Macchina da taglio | Taglia il PCBA nel prodotto finale |
| Attrezzatura di tracciabilità | Registra e tiene traccia dei dati di produzione: macchina per marcatura laser /montatore di etichette/stampante a getto d'inchiostro |
| Case study sul successo del cliente – Fabbrica LED dell'Arabia Saudita
Un importante gruppo di illuminazione saudita LED ha ordinato una linea completa da 1200 mm SMT da I.C.T costruita attorno alla stampante semi automatica stampino, diversi posizionatori ad alta velocità JUKI e un forno di rifusione L12 per la produzione di tubi lunghi LED. I nostri ingegneri sono volati direttamente a Riyadh, hanno installato ampi trasportatori SMEMA, hanno messo a punto le impostazioni dell'impasto per tavole a tutta lunghezza e hanno tenuto sette giorni intensivi di formazione sulle tecniche delle tavole lunghe e sulla manutenzione quotidiana. L'intera linea ha raggiunto la capacità nominale entro il primo turno completo, fornendo pasta impeccabile al posizionamento con zero difetti di saldatura fin dal primo giorno. Il cliente ha elogiato la risposta globale immediata, le casse di esportazione rinforzate e il coaching approfondito che hanno trasformato da un giorno all'altro la loro nuova struttura in un centro di profitto.
| Assistenza globale e supporto alla formazione
I.C.T fornisce assistenza di linea end-to-end per longboard SMT: ampi disegni di layout SMEMA gratuiti, video burn-in pre-spedizione di 48 ore, integrazione del trasportatore in loco, accademia pratica per operatori di 7-10 giorni, pacchetto di pezzi di ricambio di un anno, diagnostica remota illimitata tramite telefono o video dal vivo e revisioni programmate delle prestazioni. I nostri 20 ingegneri esperti coprono 72 paesi con una risposta iniziale entro 4 ore e un vero supporto di emergenza 24 ore su 24, 7 giorni su 7. Ogni stampante semiautomatica stampino completa una simulazione estesa dell'intera linea e un'ispezione rigorosa nel nostro stabilimento certificato ISO9001 di 12.000 m². I clienti ricevono linee di stampa SMT a prova di bomba, ROI rapido e partner autentici a lungo termine.
| Recensioni dei clienti
Oltre 1.600 linee di stampanti SMT per formati lunghi in 72 paesi utilizzano apparecchiature I.C.T. I clienti evidenziano progetti su misura a cinghia larga per fabbriche di grandi dimensioni, casse triplamente rinforzate che sopravvivono ai viaggi nell'oceano e nel deserto, corsi di una settimana che trasformano i nuovi arrivati in esperti di longboard, soluzioni remote di un'ora che impediscono fermate di un'intera giornata e controlli regolari che aumentano la produzione di un altro 19-22%. Le fabbriche continuano a ordinare nuove linee complete perché un supporto completo equivale a rilavorazioni prossime allo zero, notevoli risparmi sui costi e una fiducia indistruttibile.
| Certificazioni e standard
Ogni stampante semiautomatica stampino è dotata di CE, RoHS, ISO9001:2015 e numerosi brevetti. I test di compatibilità completa su tutta la scheda e la verifica funzionale al 100% soddisfano gli standard europei, americani e internazionali per le linee di produzione SMT. Queste certificazioni garantiscono una manipolazione sicura della pasta, un'ampia docking senza vibrazioni, una durata prolungata dei componenti e un funzionamento rispettoso dell'ambiente: massima tranquillità fin dalla primissima tavola lunga.
| Informazioni sull'azienda I.C.T e sulla nostra fabbrica
Fondata nel 2012, I.C.T è diventata un partner affidabile per soluzioni complete SMT che serve più di 1600 clienti in 72 paesi. Il nostro stabilimento all'avanguardia di 12.000 m² a Dongguan impiega 89 dipendenti appassionati e 20 ingegneri senior che progettano, producono e testano rigorosamente ogni macchina secondo gli standard ISO9001. Con 8 uffici esteri e magazzini locali in tutto il mondo, garantiamo pezzi di ricambio e supporto tecnico in loco entro 48 ore in qualsiasi parte del pianeta. Viviamo in base all'integrità, alla semplicità, all'apertura, al coordinamento e alla condivisione, offrendo prezzi onesti, risposte rapidissime, aggiornamenti software gratuiti a vita e una vera partnership che aiuta ogni cliente a raggiungere una crescita sostenibile.
