Tre domande su PCBA - Qual è il significato di PCBA?Qual è l'attrezzatura di produzione richiesta per PCBA?Qual è il processo di produzione PCBA?

Il significato di PCBA

PCBA è l'abbreviazione di Circuito stampato + Assemblaggio, detto anche PCB Assemblaggio.

Dopo che PCB ha attraversato i processi di SMT, plug-in DIP, test PCBA, ispezione di qualità e assemblaggio, viene formato un prodotto finito, denominato {[ t6]}.Quasi tutti i prodotti elettronici, come smartphone, computer, TV, LED, ecc., richiedono schede PCBA.

PCBA consiste nel trasformare una scheda PCB vuota attraverso una serie di processi e infine trasformarla in un prodotto elettronico che può essere utilizzato dagli utenti.Nel processo di produzione, un collegamento è collegato all'altro e quale collegamento presenta un problema di qualità avrà un grande impatto sulla qualità del prodotto.

Principali attrezzature di produzione PCBA

L'attrezzatura di base richiesta per la produzione di PCBA comprende macchina da stampa stampino, macchina Pick and Place, forno di rifusione, attrezzatura di ispezione, saldatrice a onda, macchina di pulizia SMT, ICT, FCT, ecc.

PCBA impianti di lavorazione di diverse dimensioni saranno dotati di attrezzature diverse.

Le principali attrezzature di produzione di PCBA sono le seguenti:

1. stampino Macchina da stampa

Il principio di funzionamento della macchina per la stampa della pasta saldante è: i raschietti sinistro e destro stampano la pasta saldante sul PCB attraverso lo stencil.

2. Scegli e posiziona la macchina

Pick and Place Machine, noto anche come sistema di montaggio superficiale, è un dispositivo che posiziona accuratamente i componenti sui cuscinetti PCB spostando la testa di posizionamento nella linea di produzione.

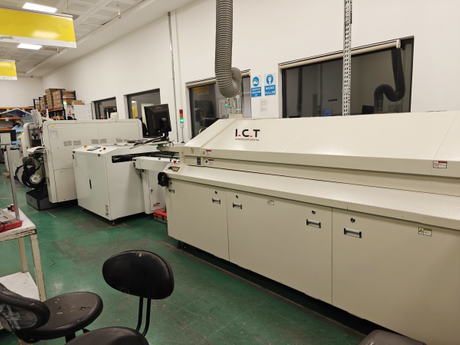

3. Forno a riflusso

Dopo che la saldatura a riflusso ha riscaldato l'aria o l'azoto a una temperatura sufficientemente elevata, soffiarli sul circuito stampato con i componenti collegati, in modo che la saldatura su entrambi i lati dei componenti venga fusa e fissata alla scheda madre.

4. Attrezzatura di ispezione

Esistono circa tre tipi di apparecchiature di prova sul mercato, AOI(ispezione ottica automatica), SPI(ispezione pasta saldante) e AXI(ispezione automatica a raggi X).

La macchina esegue automaticamente la scansione del PCB attraverso la fotocamera, rileva i difetti sul PCB e contrassegna i difetti tramite il display.

5. Saldatrice ad onda

La saldatura ad onda consiste nel mettere la superficie di saldatura della scheda plug-in direttamente in contatto con lo stagno liquido ad alta temperatura per raggiungere lo scopo della saldatura.

E un dispositivo speciale fa sì che lo stagno liquido formi un fenomeno ondulatorio, quindi viene chiamato 'saldatore a onda'.

6. SMT Macchina per la pulizia

La macchina per la pulizia viene utilizzata per pulire la scheda PCBA, che può rimuovere i residui della scheda dopo la saldatura.

7. TIC

ICT Test utilizza principalmente le sonde di test per contattare i punti di test del layout PCB per rilevare il circuito aperto, il cortocircuito e la saldatura di tutte le parti del PCBA.

8. FCT

FCT Si riferisce al test della scheda target per misurare se la risposta del terminale di uscita soddisfa i requisiti.

PCBA processo produttivo

Il processo di produzione PCBA può essere suddiviso in diversi processi principali, SMT→ DIP → PCBA test → assemblaggio del prodotto finito.

1. SMT

SMT linea di produzione può essere suddiviso in linea di produzione completamente automatica E linea di produzione semiautomatica in base al grado di automazione.

Le linee di produzione SMT completamente automatiche più comuni includono SMT Loader + stampino Macchina da stampa + Macchina Pick and Place + Trasportatore SMT + Forno di rifusione + {[t8] } + Scaricatore.

2. DIP

Il processo di elaborazione del plug-in DIP è: collegare → saldatura ad onda → taglio del piede → lavorazione post-saldatura → pulizia → ispezione di qualità.

3. Prova PCBA

Il test PCBA è il collegamento di controllo qualità più critico nell'intero processo di elaborazione PCBA.È necessario seguire rigorosamente gli standard di test PCBA e testare i punti di prova del circuito secondo il piano di test del cliente (Test Plan).

4. Assemblaggio del prodotto finito

Assemblare la scheda PCBA testata alla shell, quindi testarla.

I circuiti stampati sono ponti che trasportano componenti elettronici e collegano circuiti e sono insostituibili nell'intero prodotto elettronico.

Con il progresso della tecnologia cloud, 5G, big data, intelligenza artificiale, Industria 4.0, Internet delle cose e altre tecnologie, l'industria PCB, in quanto forza fondamentale della catena industriale dell'elettronica, è cresciuta costantemente in termini di produzione valore.
