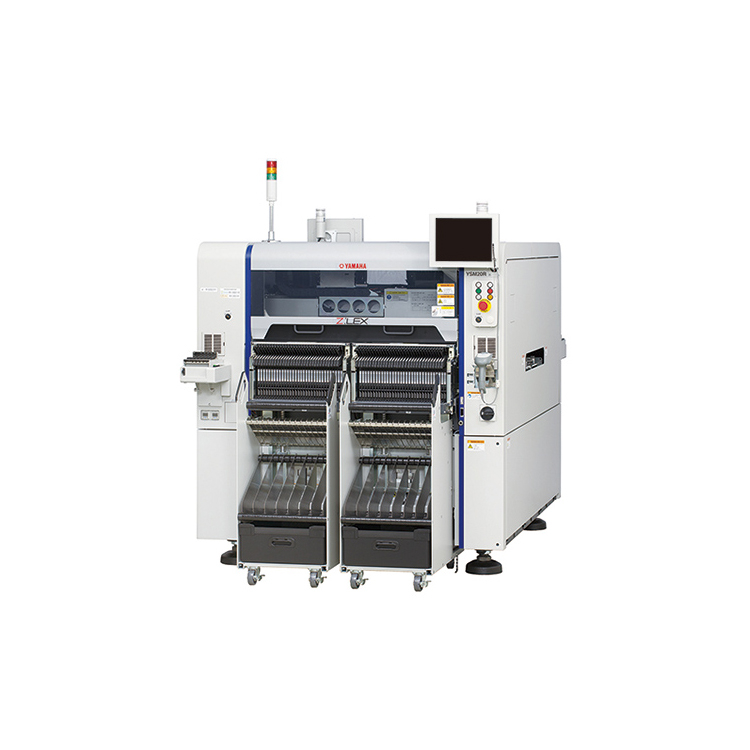

Modello | YSM20R TipoPV | Tipo YSM20RSV | YSM20WR |
| PCB applicabile | Corsia singola Da L810 x P490 a L50 x P50 Doppio stadio Nota: per asse X a 2 travi opzione solo 1PCB trasporto: da L810 x P490 a L50 x P50 2PCB trasporto: da L380 x P490 a L50 x P50 | Doppia corsia Nota 1 Stesso tipo PCBs: da L810 x W356 a L50 x W50 Diversi tipi PCB: fino a L810 x W662 Nota 2 Stesso tipo PCB: da L810 x W280 a L50 x W500 Diversi tipi PCB: fino a L810 x L510 |
| Testa / Componenti applicabili | Testa multipla (HM) ad alta velocità Nota 3: da 0201 a L55 x L100 mm, Altezza 15 mm o meno Componenti dalla forma strana (FM: flessibile multiplo) Testa: da 03015 a L55 x L100 mm, altezza 28 mm o meno | Testa Multi ad alta velocità (HM): da 03015 a L55 x L100 mm, altezza 15 mm o inferiore Componenti dalla forma strana (FM: Multi flessibile): da 03015 a L55 x L100 mm, altezza 28 mm o inferiore | Testa multipla ad alta velocità (HM) Nota 3: da 0201 a L55 x L100 mm, altezza 15 mm o inferiore Componenti dalla forma strana (FM: Multi flessibile): da 03015 a L55 x L100 mm, altezza 28 mm o inferiore |
| Capacità di montaggio (in condizioni ottimali definite da Yamaha Motor) | Asse X a 2 raggi: testa multiuso ad alta velocità (HM: multiuso ad alta velocità) x 2 95.000 CPH | Asse X a 2 raggi: testa multiuso ad alta velocità (HM: multiuso ad alta velocità) x 2 90.000 CPH | Asse X a 2 raggi Nota 1: Testa multiuso ad alta velocità (HM: Multiuso ad alta velocità) x 2 |
| Precisione di montaggio | ±0,035 mm (±0,025 mm) Cpk≧1,0 (3σ) (sotto condizioni ottimali come definite da Yamaha Motor durante la valutazione standard materials sono usati) |
| Numero di tipi di componenti | Piastra fissa: max.140 tipi (conversione per alimentatore nastro da 8 mm) Sostituzione del carrello alimentatore: Massimo.128 tipi (conversione per alimentatore nastro da 8 mm) Vassoi per 30 tipi (fissi tipo: max., se dotato di sATS30) e 10 tipi (tipo di carrello: max., se dotato di cATS10) |
| Alimentazione elettrica | CA trifase 200/208/220/240/380/400/416V +/-10% 50/60Hz |
| Fonte di alimentazione dell'aria | 0,45 MPa o di più in stato pulito e asciutto |
| Dimensione esterna (escluse proiezioni) | L 1.374 x P 1.857 x A 1.445 mm (solo unità principale) | L 1.374 x P 2.110 x A 1.445 mm (solo unità principale) |
| Peso | ca.2.050 kg (principale solo unità) | ca.2.500 kg (solo unità principale) |
