La saldatura a rifusione di azoto è un processo di rifusione che utilizza l"azoto per ridurre l"ossigeno attorno a un circuito stampato mentre la pasta saldante si scioglie. L"atmosfera controllata può ridurre l"ossidazione, migliorare la bagnatura e aumentare la stabilità del processo per assemblaggi SMT impegnativi.
L"azoto non sostituisce una buona stampa, posizionamento, profilazione o ispezione. Funziona meglio quando viene trattato come parte di un processo di produzione completo. Questa guida spiega come funziona il riflusso dell"azoto, come selezionare un target di ossigeno, quando l"azoto è utile e come controllare i costi operativi.
Dopo la stampa della pasta saldante e il posizionamento dei componenti, il PCB entra nel forno di rifusione. La scheda passa attraverso le zone di preriscaldamento, immersione, riflusso e raffreddamento. Durante questo ciclo la pasta si scioglie e forma collegamenti elettrici e meccanici.
In un forno a riflusso di azoto, l"azoto sposta gran parte dell"aria all"interno del tunnel di processo. Ciò crea un ambiente a basso contenuto di ossigeno attorno al PCB e alla saldatura fusa.
L"ossigeno reagisce con il rame, le terminazioni dei componenti e la polvere di saldatura ad alta temperatura. Gli strati di ossido possono rallentare la diffusione della saldatura e rendere la bagnatura meno uniforme. Un"atmosfera povera di ossigeno conferisce al flusso un ambiente più pulito in cui rimuovere gli ossidi superficiali.
Il processo del forno a riflusso dell'azoto comprende la sigillatura del gas, la misurazione dell'ossigeno, il controllo del flusso, il profilo termico e la gestione degli allarmi. È molto più che aggiungere una linea di alimentazione di azoto a un normale forno.

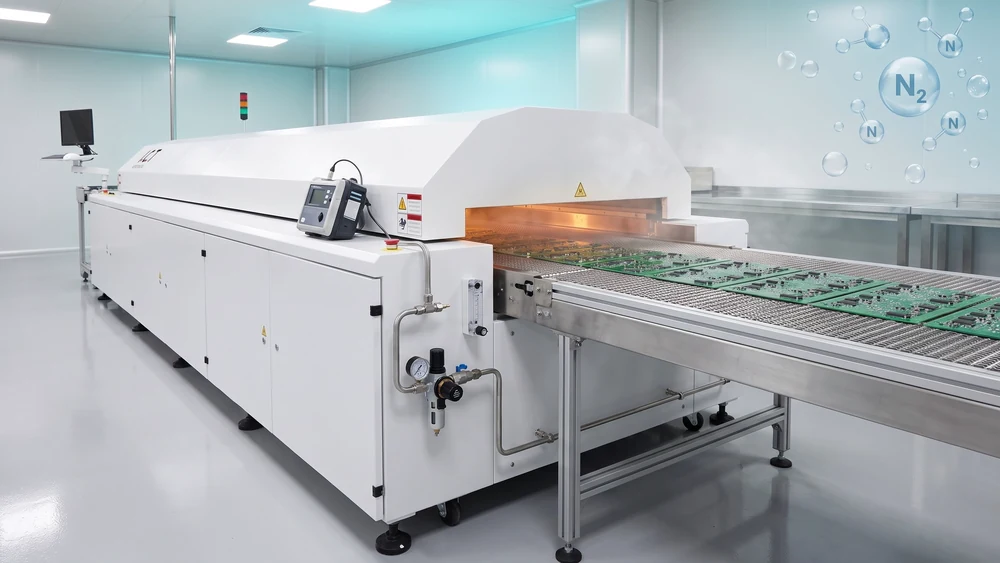

L"azoto entra attraverso punti di iniezione o collettori di distribuzione. Il design del forno sposta il gas attraverso le zone di riscaldamento mentre il sistema di scarico rimuove l"aria spostata. Una buona attrezzatura mantiene l"atmosfera stabile su tutto il percorso.

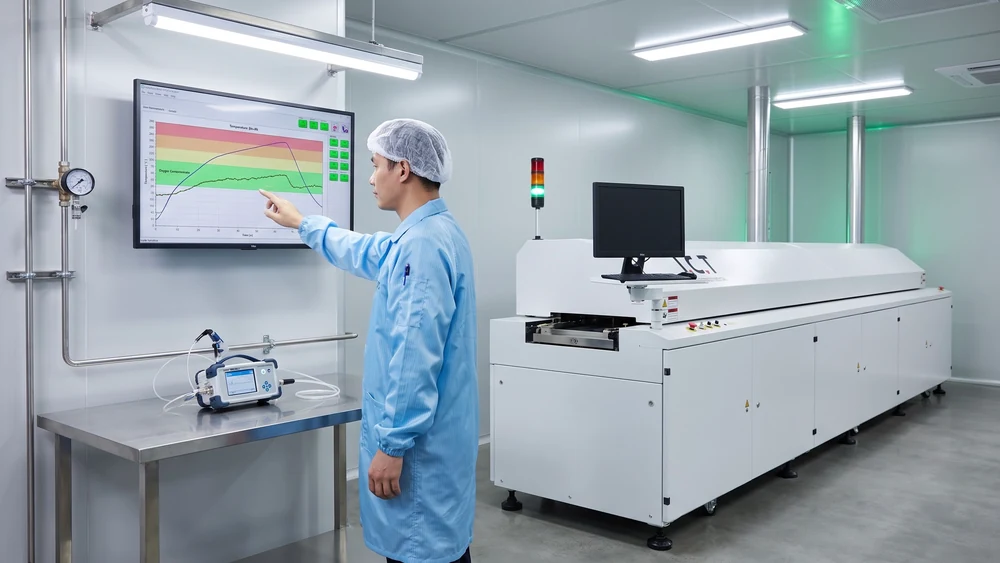

La posizione del sensore è importante. Una lettura di ossigeno bassa in un punto non dimostra che ogni zona abbia la stessa condizione. Le guarnizioni delle porte, le aperture del trasportatore, il bilanciamento dello scarico e il caricamento delle schede possono creare differenze locali.
I team di produzione solitamente definiscono un target di ossigeno normale, un limite di avviso e un limite di azione. I valori corretti dipendono dalla pasta saldante, dalla lega, dalla finitura della scheda, dalla densità dei componenti e dai requisiti di affidabilità.
L"obiettivo dovrebbe sempre includere una posizione di misurazione e una condizione operativa. "Sotto 1.000 ppm" è incompleto se la posizione del sensore e il modello di caricamento non vengono registrati.

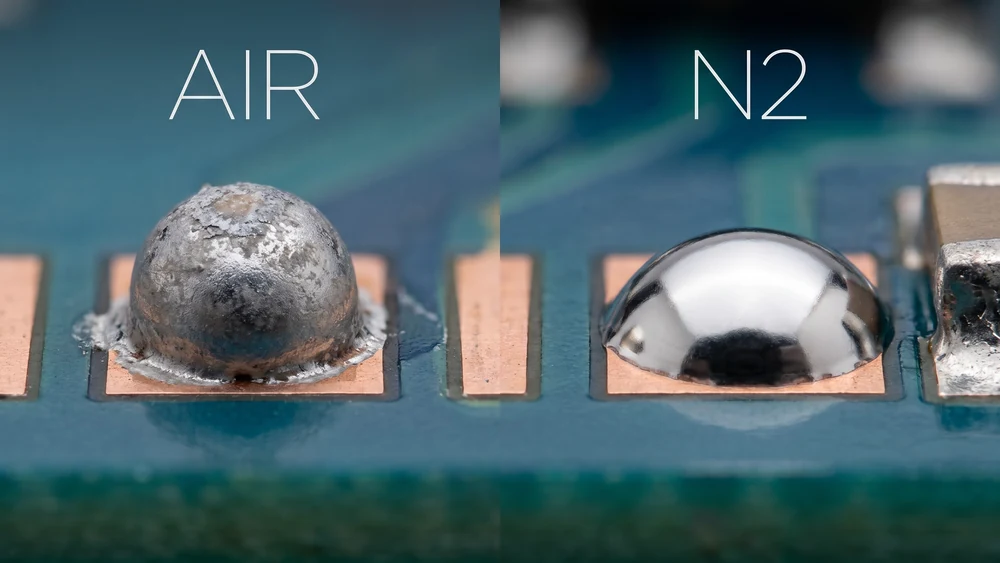

L"azoto può migliorare la diffusione della saldatura su superfici ossidate. Potrebbe ridurre la non bagnabilità, la dewetting, le sfere di saldatura e l"aspetto incoerente del raccordo. I vantaggi sono solitamente più visibili quando un prodotto ha già una finestra di processo ristretta.
Un confronto utile tra l'azoto e l'atmosfera dell'aria dovrebbe includere la resa al primo passaggio, i costi di rilavorazione, il comportamento della pasta, l'uso del gas, l'uso dell'energia e le esigenze del cliente.
Molti assiemi standard possono essere eseguiti correttamente in aria. Una scheda con una geometria del pad generosa, una pasta stabile, un profilo termico affidabile e un margine di processo adeguato potrebbe non guadagnare abbastanza dall"azoto per giustificare il costo aggiuntivo.
Esegui un confronto controllato prima di prendere una decisione. Mantieni coerenti la revisione della scheda, il lotto di pasta, lo stencil, il profilo, la velocità del trasportatore e lo schema di caricamento.
Gli strati di ossido aumentano la resistenza tra la saldatura fusa e la piazzola o la terminazione del componente. La saldatura potrebbe staccarsi dalla superficie, diffondersi in modo non uniforme o lasciare un raccordo incompleto.
Lo scopo del controllo dell'ossidazione durante il riflusso è ridurre l'esposizione all'ossigeno mentre le superfici metalliche e la saldatura sono calde.
L"azoto non può riparare un PCB sporco, una pasta insufficiente, un rilascio scarso dello stencil, un posizionamento errato dei componenti o un profilo termico errato. La conservazione dei pannelli, la gestione della colla, la pulizia degli stampini e l"ispezione della stampa rimangono essenziali.
Utilizzare l"azoto per migliorare una limitazione identificata correlata all"atmosfera. Non usarlo come sostituto della disciplina del processo di base.
Iniziare con le raccomandazioni sull"atmosfera del fornitore della pasta saldante. Quindi rivedere la finitura della scheda, il rame esposto, il passo dei componenti, la massa termica, la temperatura di picco e il tempo al di sopra del liquidus.
Il livello di ossigeno di riflusso dell'azoto deve essere indicato con un punto di misurazione e una condizione di carico di produzione.
Eseguire una linea di base all"impostazione attuale dell"ossigeno. Quindi testare uno o più target inferiori utilizzando schede di produzione rappresentative. Ispezionare la bagnatura, il bridging, lo svuotamento, la rimozione definitiva, le sfere di saldatura, la forma del raccordo e la resa al primo passaggio.
Scegliere l’obiettivo più basso che produca un processo stabile ed economicamente sensato. Un numero inferiore non è automaticamente migliore se non migliora la qualità del prodotto.
Una buona bagnatura crea una connessione continua tra la saldatura, la piazzola e la terminazione del componente. La saldatura si estende sull"area prevista del pad e forma un raccordo adatto.
Un'atmosfera controllata può favorire la bagnatura della saldatura e la qualità del giunto riducendo il carico di ossido durante la fase liquida.
Utilizzare criteri di ispezione coerenti. Combina l"ispezione ottica automatizzata con la revisione al microscopio. Utilizza l"ispezione a raggi X per i giunti nascosti e l"analisi delle sezioni trasversali quando l"affidabilità è fondamentale.
Tieni traccia dei difetti per tipo. L"azoto può ridurre la non bagnabilità pur avendo scarsi effetti sui ponti legati alla stampa. Separare le cause dei difetti porta a decisioni migliori.
L"azoto diventa più attraente quando un prodotto ha passo fine, piccoli componenti passivi, rame esposto, finiture superficiali difficili, pasta senza piombo ad alta temperatura o requisiti di affidabilità impegnativi.
Anche i settori automobilistico, medico, aerospaziale, dell"elettronica di potenza e degli assemblaggi industriali possono avere requisiti atmosferici documentati.
La decisione sull'applicazione del riflusso dell'azoto dovrebbe includere la prevenzione dei difetti, la manodopera di rilavorazione, gli scarti, l'affidabilità sul campo, il costo del gas, il volume di produzione e i requisiti di approvazione del cliente.
Una breve prova di produzione spesso fornisce prove più utili di una dichiarazione generale sulla qualità dell’azoto.
I cuscinetti a passo fine e le terminazioni piccole lasciano meno spazio alla variazione del processo. Un piccolo cambiamento nel volume della pasta, nell"allineamento, nelle condizioni dell"ossido o nel bilancio termico può creare un difetto visibile.
Per l'assemblaggio SMT a passo fine , l'azoto può aiutare a preservare la consistenza della bagnatura. Non sostituisce la stampa e il posizionamento accurati.
Utilizzare uno spessore dello stencil, un design dell"apertura, un tipo di pasta e una strategia di ispezione adeguati. Verificare la complanarità dei componenti e il design dei pad. Profila le caratteristiche termiche piccole e grandi sulla stessa scheda.
Le leghe senza piombo generalmente utilizzano temperature di rifusione più elevate rispetto alle leghe stagno-piombo. Temperature più elevate aumentano la pressione di ossidazione e riducono il margine disponibile per l"attività del flusso.
Il processo di riflusso dell'azoto senza piombo può supportare una migliore bagnatura e un aspetto più stabile, soprattutto quando si utilizzano leghe SAC.
La riduzione dell"ossigeno non elimina la necessità di profilazione termica. Verificare la velocità di rampa, il comportamento di immersione, la temperatura di picco e il tempo al di sopra del liquidus. I componenti sensibili devono rimanere entro i limiti di temperatura approvati.
Il consumo di gas dipende dalla portata, dalle ore di funzionamento, dal tempo di spurgo, dai cicli di avvio, dalle impostazioni di standby e dalle perdite. Quando possibile, misurare la portata effettiva al punto di fornitura.
Un pratico del consumo di azoto calcolo converte il flusso in utilizzo orario, giornaliero e mensile. Aggiungi le spese di spedizione, il noleggio del serbatoio e i costi di manutenzione.
Controllare le guarnizioni delle porte, i pannelli di accesso, il bilanciamento dello scarico, le valvole, i filtri e la pressione di alimentazione. Utilizza le impostazioni di standby basate su ricette durante le pause pianificate.
L'ottimizzazione del flusso di azoto dovrebbe essere basata sui dati sull'andamento dell'ossigeno e sui risultati della qualità dei giunti. Ridurre gradualmente il flusso e verificare il recupero dopo ogni cambio.
Valutare l"uniformità della temperatura, il controllo della zona, la sigillatura dell"azoto, la misurazione dell"ossigeno, la regolazione dello scarico, la progettazione del trasportatore, l"accesso per la manutenzione e la registrazione dei dati.
Una piattaforma affidabile del forno a rifusione SMT dovrebbe mantenere prestazioni termiche stabili controllando al tempo stesso l'ossigeno in condizioni di carico di produzione normale.
Il forno deve essere compatibile con la stampante, il sistema di posizionamento, l'attrezzatura di ispezione e il sistema di tracciabilità. La linea di produzione completa SMT dovrebbe supportare una ricetta di prodotto coerente dalla stampa all'ispezione.
Una macchina a doppia rotaia può migliorare la flessibilità produttiva, ma entrambe le rotaie devono mantenere prestazioni termiche e atmosferiche adeguate.
Un forno a rifusione a doppia rotaia senza piombo deve essere valutato con schede rappresentative e condizioni di carico normali.
Letture elevate di ossigeno possono derivare da perdite, scarico eccessivo, bassa pressione di azoto, filtri bloccati, valvole difettose, caricamento inadeguato o problemi dell"analizzatore. Verificare le cause meccaniche prima di aumentare semplicemente il flusso di gas.
Quando una linea va alla deriva, le procedure documentate per la risoluzione dei problemi del riflusso di azoto aiutano gli operatori a rispondere in modo coerente.
Definire obiettivi di ossigeno, livelli di allarme, frequenza di misurazione, intervalli di calibrazione, responsabilità di manutenzione e fasi di risposta dell"operatore.
Tendenza insieme di ossigeno, flusso, temperatura, velocità del trasportatore, difetti e rilavorazione. Un processo stabile dovrebbe essere riproducibile tra turni, operatori, lotti di pasta e normali carichi di produzione.
No. L"azoto può migliorare il controllo dell"ossidazione e la bagnatura, ma il miglioramento dipende dall"assemblaggio. Il riflusso dell"aria può essere sufficiente quando la scheda dispone di un margine di processo adeguato. Un confronto controllato è il modo migliore per valutare il beneficio.
Non esiste un valore universale dell’ossigeno. Inizia con la raccomandazione del fornitore della pasta e convalidala con i comitati rappresentativi. Definire un target normale, un limite di avviso e un limite di azione in una posizione del sensore specificata.
L"azoto può ridurre i problemi di bagnatura legati all"ossidazione. Non è in grado di correggere la contaminazione, una pasta insufficiente, un design inadeguato delle ventose, una profilatura errata o la complanarità dei componenti. La bagnatura deve essere valutata insieme ai dati di stampa, posizionamento e termici.
Controllare innanzitutto le perdite, il bilanciamento dello scarico, le valvole, le guarnizioni, i filtri e la pressione di alimentazione. Quindi ridurre il flusso a piccoli passi monitorando il recupero di ossigeno e la qualità delle articolazioni. Non ridurre mai il flusso solo perché la bolletta del gas è alta.
No. Molte tavole senza piombo funzionano bene in aria quando la pasta, la finitura, il profilo e il design sono ben abbinati. L"azoto è più prezioso quando l"alta temperatura, il passo fine, le finiture difficili o i requisiti di affidabilità riducono il margine del processo.
Conservare il profilo approvato, il target dell"ossigeno, i limiti di allarme, le impostazioni del flusso, i registri di calibrazione dell"analizzatore, la cronologia della manutenzione, le condizioni di carico della scheda, i dati sui difetti e le azioni correttive. Questi record supportano gli audit dei processi e velocizzano la risoluzione dei problemi.
```
