Selezionare una linea di produzione SMT per la produzione di elettronica automobilistica non significa costruire la linea più veloce in officina. Si tratta di ridurre il rischio di produzione a lungo termine e di garantire prestazioni stabili e ripetibili nel corso degli anni di produzione. L'elettronica automobilistica deve funzionare in modo affidabile in condizioni di vibrazioni, temperature estreme e durata di servizio prolungata, il che impone requisiti molto più elevati in termini di stabilità, tracciabilità e controllo del processo. Standard come IATF 16949 rafforzano questa realtà dando priorità alla prevenzione dei difetti, alla tracciabilità dei dati e ai sistemi di produzione predisposti per l’audit piuttosto che ai guadagni di produttività a breve termine.
Per i produttori che valutano o aggiornano una linea di produzione SMT, comprendere queste differenze è il primo passo fondamentale. L’elettronica automobilistica non può essere affrontata allo stesso modo dei prodotti di consumo o industriali in generale, perché le aspettative di durata, coerenza e responsabilità sono fondamentalmente più elevate. Prima di discutere la selezione delle apparecchiature o la configurazione della linea, è essenziale esaminare le specifiche esigenze produttive che definiscono la produzione di componenti elettronici automobilistici e determinano ogni decisione relativa al processo a valle.
Si prevede che i moduli elettronici automobilistici rimarranno in servizio per 10-15 anni, a volte anche di più. A differenza dell'elettronica di consumo, non c'è spazio per un graduale degrado delle prestazioni o guasti precoci. Un giunto di saldatura che funziona bene durante i test iniziali ma che si deforma dopo anni di stress termico può diventare un serio rischio per la sicurezza.
Per questo motivo, i produttori automobilistici devono concentrarsi su linee di produzione SMT che forniscano risultati costanti per migliaia di ore di funzionamento. Le configurazioni delle apparecchiature ottimizzate solo per una produttività a breve termine possono sembrare efficienti a prima vista, ma spesso introducono derive, variazioni e instabilità di manutenzione a lungo termine che sono inaccettabili nella produzione automobilistica.
L'elettronica automobilistica opera in alcuni degli ambienti più difficili tra tutti i prodotti elettronici. Temperature estreme che vanno da -40°C a +125°C, vibrazioni continue, esposizione all'umidità e ripetuti cicli termici sottopongono a stress costante i giunti di saldatura e i gruppi PCB.
Se i processi SMT non sono strettamente controllati, queste sollecitazioni possono portare a guasti comuni a lungo termine come crepe, aperture o punti deboli legati ai vuoti di saldatura. Una linea SMT di grado automobilistico deve quindi garantire una solida formazione del giunto di saldatura attraverso una stampa stabile della pasta saldante, un posizionamento accurato e condizioni di riflusso altamente coerenti. Questi fattori determinano direttamente se un prodotto sopravvivrà ad anni di funzionamento del veicolo nel mondo reale.
Nella produzione di elettronica automobilistica, la tracciabilità non è una buona pratica, ma un requisito. Standard come IATF 16949 richiedono piena visibilità su materiali, processi e risultati delle ispezioni per consentire una rapida analisi delle cause profonde e il contenimento in caso di problemi sul campo.
Ciascun PCB deve essere collegato al lotto di pasta saldante, al lotto di componenti, ai parametri di processo e ai dati di ispezione. SMT le linee di produzione senza registrazione dati integrata e funzionalità SPC non solo aumentano il rischio di qualità, ma hanno anche difficoltà a superare gli audit dei clienti. Nel corso del tempo, la mancanza di tracciabilità aumenta significativamente il costo e l'impatto dei richiami, rendendolo uno dei fattori di selezione più critici quando si progetta una linea automobilistica SMT.
Nella produzione di elettronica automobilistica, una maggiore velocità di posizionamento non si traduce automaticamente in una maggiore produttività. Le linee SMT ad altissima velocità spesso operano più vicino ai limiti del processo, dove piccole variazioni nel posizionamento, nella stampa o nel controllo termico possono accumularsi nel tempo. Queste sottili variazioni possono superare le ispezioni iniziali ma successivamente manifestarsi come guasti sul campo dopo anni di attività, evidenziando perché le strategie di automazione nella produttività della linea SMT devono concentrarsi sulla stabilità piuttosto che sulla velocità pura.
Per le applicazioni automobilistiche, le apparecchiature a velocità medio-alta con finestre di processo ben controllate offrono in genere risultati di gran lunga migliori a lungo termine. Operando all'interno di margini stabili anziché al limite delle prestazioni, i produttori riducono le variazioni, semplificano il controllo dei processi e riducono significativamente il rischio di difetti latenti.
Quando si selezionano apparecchiature SMT per l'elettronica automobilistica, la ripetibilità conta più delle specifiche di punta. Gli indicatori chiave delle prestazioni includono precisione di posizionamento stabile, volume costante di pasta saldante e profili termici uniformi durante periodi di produzione prolungati.
Ancora più importante, le apparecchiature devono mantenere queste capacità nel tempo. I produttori automobilistici dovrebbero guardare oltre i valori riportati nelle schede tecniche e concentrarsi sulla stabilità dimostrata a lungo termine. Le macchine in grado di mantenere le prestazioni del processo dopo migliaia di ore di funzionamento, con una ricalibrazione minima e un comportamento di deriva prevedibile, forniscono una base molto più solida per la produzione di livello automobilistico.
Una linea automobilistica SMT ben progettata bilancia la capacità di output con la robustezza in ogni fase del processo. Ciò include in genere la stampa stabile della pasta saldante, il posizionamento affidabile a velocità media, la saldatura a rifusione con convezione dominante e l'ispezione completa in linea.
Invece di ottimizzare ciascuna macchina in modo indipendente, i produttori di successo progettano la linea come un sistema integrato. L’obiettivo non è l’ottimizzazione della resa a breve termine, ma il mantenimento di una capacità di processo elevata e ripetibile nel corso degli anni di produzione, anche con l’evoluzione dei prodotti, dei volumi e delle condizioni operative.

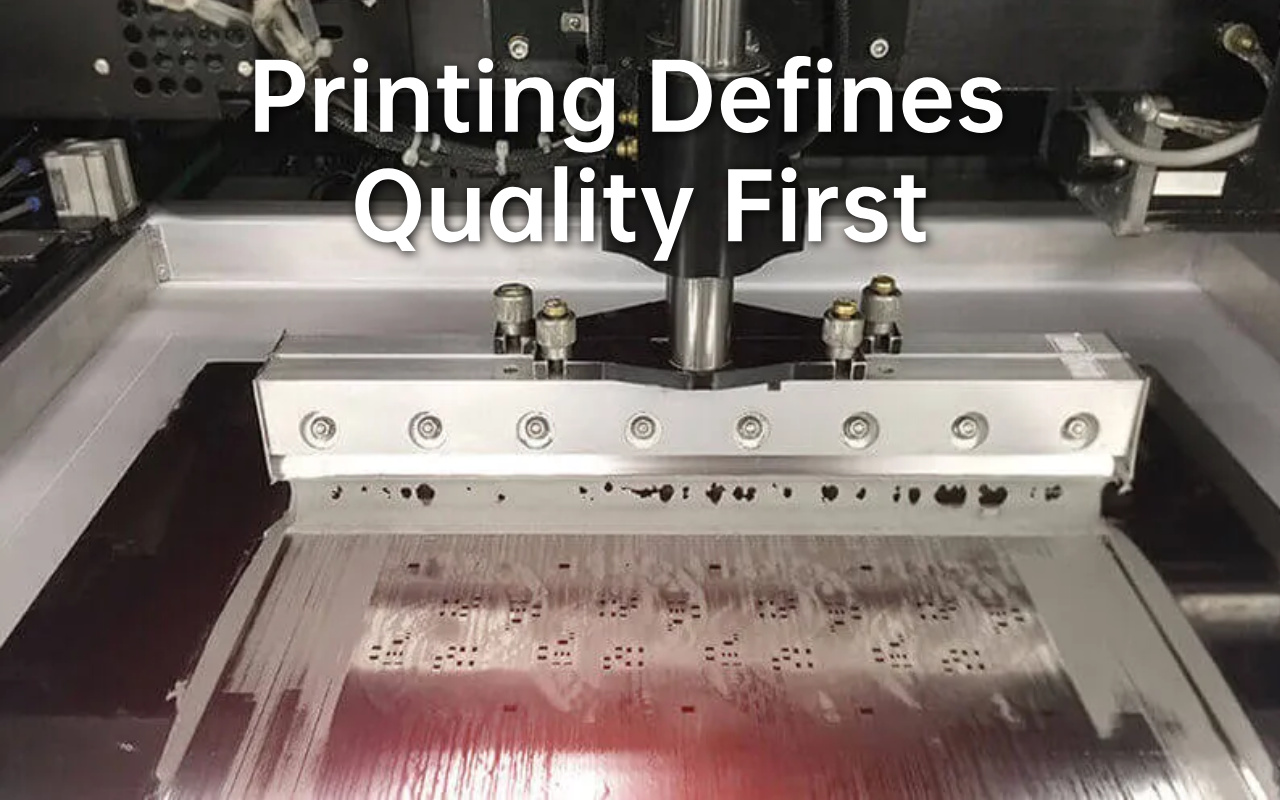

Nella produzione di elettronica automobilistica, molti problemi di affidabilità a lungo termine possono essere ricondotti alle variazioni di stampa della pasta saldante. Un volume di saldatura incoerente o un disallineamento in questa fase spesso porta a giunti di saldatura deboli, vuoti o bagnatura irregolare difficili da rilevare successivamente nel processo.
Le moderne stampanti stencil progettate per applicazioni automobilistiche enfatizzano il controllo a circuito chiuso, l'allineamento preciso e la regolazione stabile della pressione. Mantenere un volume di saldatura uniforme è particolarmente importante per i componenti a passo fine e i dispositivi BGA comunemente utilizzati nei moduli di controllo automobilistici.
Le prestazioni di stampino svolgono un ruolo centrale nel mantenere la stabilità di stampa durante i lunghi cicli di produzione. Il design ottimizzato dell'apertura e i trattamenti superficiali aiutano a ridurre l'adesione della pasta saldante e i rischi di colmare, in particolare quando si stampano elementi fini.
Altrettanto importante è la pulizia coerente dello stencil. La pulizia automatizzata sotto lo stencil a intervalli definiti previene l'accumulo graduale di pasta che altrimenti potrebbe portare a depositi insufficienti o cortocircuiti nel tempo. Nella produzione automobilistica, una manutenzione disciplinata degli stampini è una misura preventiva che protegge sia la resa che l'affidabilità del prodotto a lungo termine.
Il controllo statistico del processo è essenziale per gestire la stampa della pasta saldante nelle linee SMT automobilistiche. Monitorando continuamente parametri chiave come altezza, volume e area di saldatura, i sistemi SPC forniscono un allarme tempestivo sulla deriva del processo prima che i difetti raggiungano le fasi a valle.
Questo approccio proattivo consente di pianificare la manutenzione e gli adeguamenti dei processi in base ai dati anziché agli eventi di guasto. Di conseguenza, i produttori possono mantenere una qualità di output stabile durante campagne di produzione estese, riducendo al minimo i tempi di inattività e gli scarti imprevisti.
Le linee automobilistiche SMT spesso operano secondo una combinazione unica di requisiti: lo stesso modulo di controllo può essere prodotto ininterrottamente per anni, mentre aggiornamenti periodici di progettazione o modelli varianti vengono introdotti lungo il percorso. Questo modello di produzione pone elevate esigenze sia in termini di flessibilità che di stabilità a lungo termine.

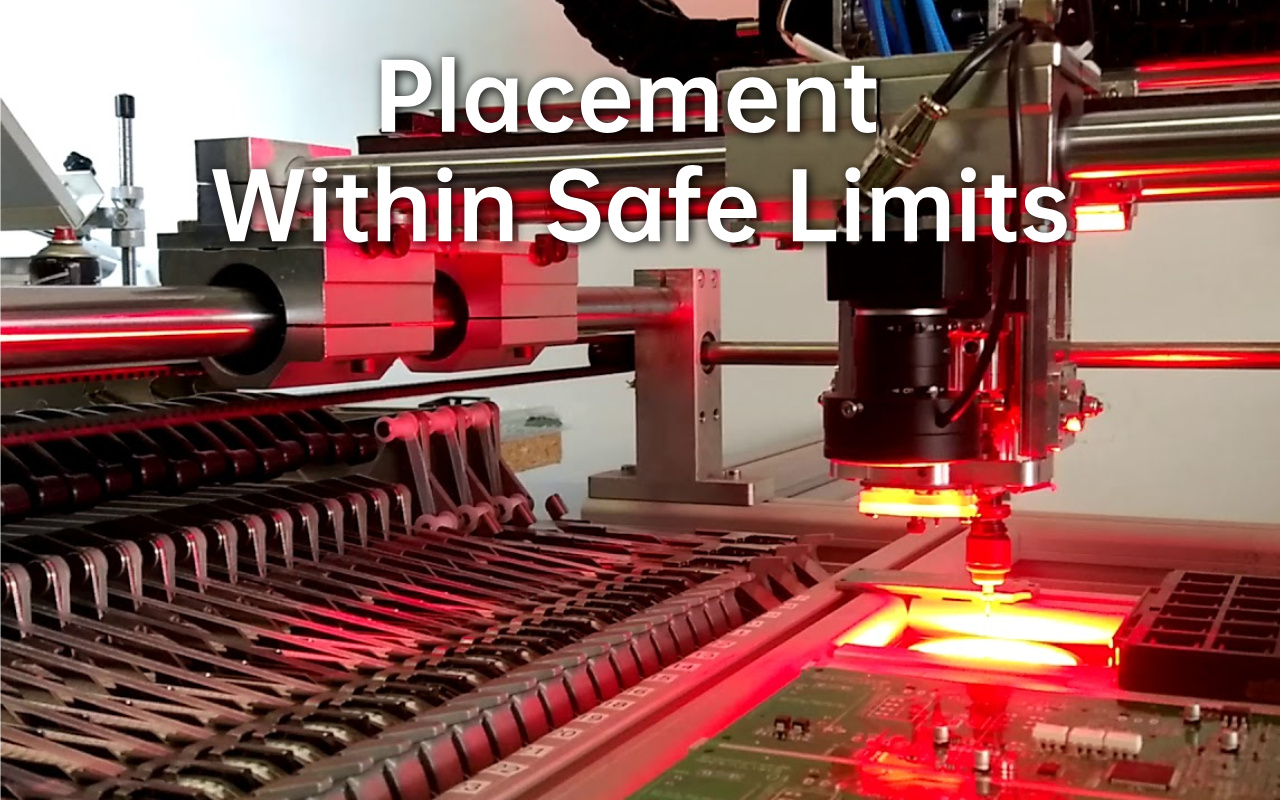

Le macchine pick and place utilizzate nell'elettronica automobilistica devono supportare cambi rapidi e affidabili senza interrompere i processi convalidati. Allo stesso tempo, devono mantenere la precisione del posizionamento durante un funzionamento prolungato e ininterrotto della durata di settimane o mesi, senza frequenti ricalibrazioni. Le macchine che funzionano bene solo durante brevi cicli di produzione spesso hanno difficoltà a mantenere la coerenza in queste condizioni a lungo termine.
I cambiamenti di programma nella produzione automobilistica non si limitano al cambio di prodotto. Spesso implicano sostituzioni di componenti, modifiche ai pacchetti o aggiornamenti dei fornitori guidati dalla gestione del lungo ciclo di vita. Ogni modifica introduce un rischio potenziale se le prestazioni dell'alimentatore, il riconoscimento della vista o il comportamento di raccolta non sono completamente stabili.
Le macchine pick and place di livello automobilistico si affidano a robusti sistemi di alimentazione, precisione di indicizzazione ripetibile e algoritmi di visione maturi per garantire prelievo e posizionamento coerenti su un'ampia gamma di componenti. Ciò include dispositivi sensibili all'umidità, componenti a passo fine e parti occasionali di forma strana. Le prestazioni di commutazione stabili riducono gli errori di impostazione e impediscono l'introduzione di variazioni durante regolazioni altrimenti di routine.
Nella produzione di elettronica automobilistica, la precisione del posizionamento deve essere valutata insieme alla ripetibilità nel tempo. Una macchina che soddisfa gli obiettivi di precisione solo immediatamente dopo la calibrazione può comunque introdurre rischi a lungo termine se l'usura degli ugelli, la deriva meccanica o la variazione della testa non sono ben controllati.
Le applicazioni automobilistiche SMT richiedono in genere prestazioni di posizionamento che rimangano stabili durante periodi di produzione prolungati. Un comportamento di posizionamento coerente aiuta a prevenire problemi come componenti inclinati, raccordi di saldatura irregolari o lamiere, che possono ridurre la resistenza alle vibrazioni e l'affidabilità del giunto a lungo termine. Per i produttori automobilistici, il controllo prevedibile del posizionamento è un fattore chiave per mantenere l'integrità del prodotto per tutta la vita utile del veicolo.

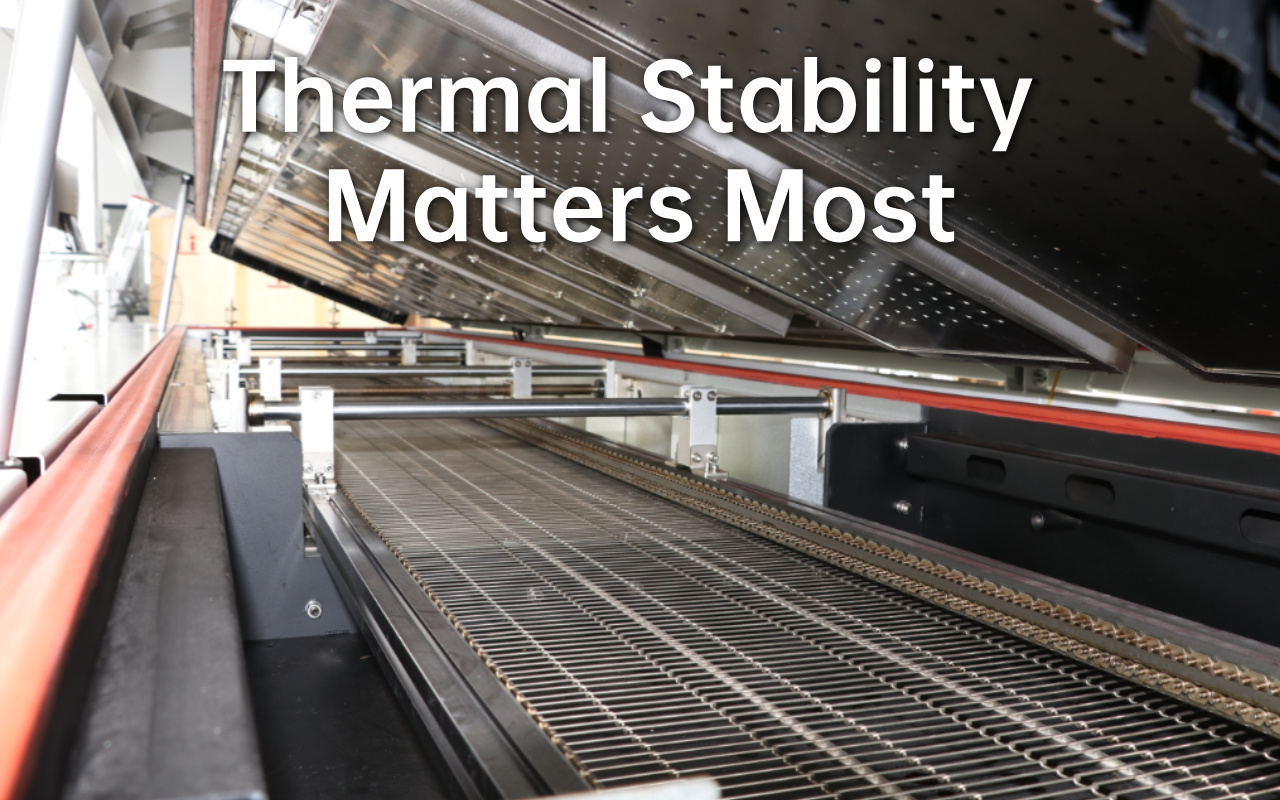

Nella produzione di componenti elettronici per autoveicoli, un numero maggiore di zone riscaldanti non si traduce automaticamente in una migliore qualità di saldatura. Ciò che conta veramente è la precisione con cui è possibile controllare la temperatura e quanto uniformemente il calore viene distribuito nell'intero PCB.
Le schede automobilistiche di grandi dimensioni spesso contengono densità di componenti misti e distribuzioni di rame. Senza un controllo termico uniforme, differenze eccessive di temperatura possono causare la deformazione della scheda, una bagnatura incompleta della saldatura o componenti eccessivamente sollecitati. I sistemi di riflusso SMT progettati per applicazioni automobilistiche si concentrano su un controllo PID rigoroso e una convezione stabile per mantenere una bassa variazione di temperatura su tutta la linea, garantendo una formazione coerente del giunto di saldatura.
La precisione termica a breve termine è solo una parte dell’equazione. La produzione di elettronica automobilistica richiede forni a rifusione che mantengano prestazioni termiche stabili per anni di funzionamento continuo.
Il design robusto delle ventole, i riscaldatori affidabili e i sistemi di flusso d'aria bilanciati aiutano a prevenire la deriva graduale del profilo che potrebbe passare inosservata durante la produzione quotidiana ma degrada lentamente la qualità del giunto di saldatura. La consistenza termica a lungo termine riduce la necessità di frequenti riprofilature e diminuisce il rischio che emergano difetti latenti di saldatura nelle fasi successive del ciclo di vita del prodotto.
I giunti saldati nell'elettronica automobilistica devono sopravvivere a migliaia di cicli termici durante il funzionamento del veicolo. Profili di riflusso impropri possono accelerare la crescita dei composti intermetallici o introdurre stress interni, aumentando il rischio di cricche nel tempo.
I profili di riflusso ben ottimizzati enfatizzano velocità di rampa controllate, tempo di assorbimento sufficiente e condizioni di raffreddamento stabili. Questi parametri lavorano insieme per produrre giunti di saldatura meccanicamente robusti che mantengono l'integrità per tutta la durata di servizio estesa, anche in condizioni operative difficili.
Nella produzione automobilistica SMT, SPI svolge un ruolo preventivo piuttosto che fungere da semplice punto di controllo di ispezione. Misurando il volume, l'altezza e l'area della pasta saldante in tre dimensioni, i sistemi SPI identificano le variazioni di stampa prima del posizionamento dei componenti.
Il rilevamento tempestivo della deriva della stampa consente di intraprendere azioni correttive a monte, evitando che i difetti si propaghino al resto della linea. Questo approccio proattivo riduce le rilavorazioni, protegge la resa e stabilizza le prestazioni di produzione a lungo termine.

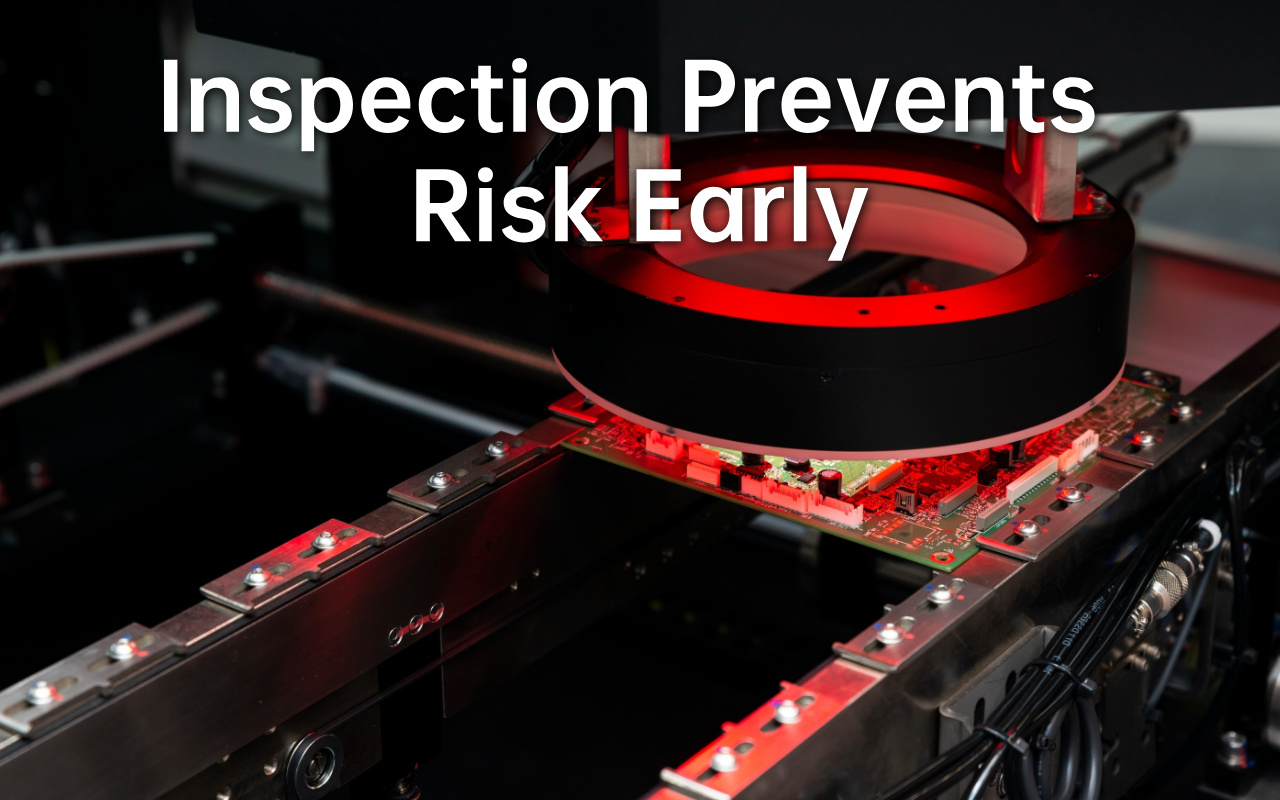

I sistemi AOI nella produzione di elettronica automobilistica non si limitano al rilevamento dei difetti. Fungono da strumenti di monitoraggio continuo che verificano l'accuratezza del posizionamento, la polarità, l'aspetto della saldatura e la presenza dei componenti, raccogliendo al contempo preziosi dati di processo.
Collegando i risultati dell'ispezione ai numeri di serie delle singole schede, AOI consente la tracciabilità dettagliata e l'analisi delle tendenze. Questa visibilità basata sui dati supporta un'analisi più rapida delle cause profonde e migliora il processo decisionale nei processi di produzione estesi.
La tracciabilità è un requisito fondamentale nella produzione di componenti elettronici automobilistici. La raccolta dati integrata su SPI, AOI e sulle apparecchiature di processo garantisce che ogni PCB possa essere ricondotto ai suoi materiali, parametri di processo e cronologia delle ispezioni.
Quando i dati di ispezione e produzione vengono consolidati tramite MES o sistemi di dati a livello di linea, i produttori ottengono record pronti per l’audit che supportano la conformità IATF e azioni di contenimento rapide. Questo livello di tracciabilità non solo soddisfa i requisiti normativi e dei clienti, ma riduce anche significativamente i costi e l'impatto degli incidenti relativi alla qualità.

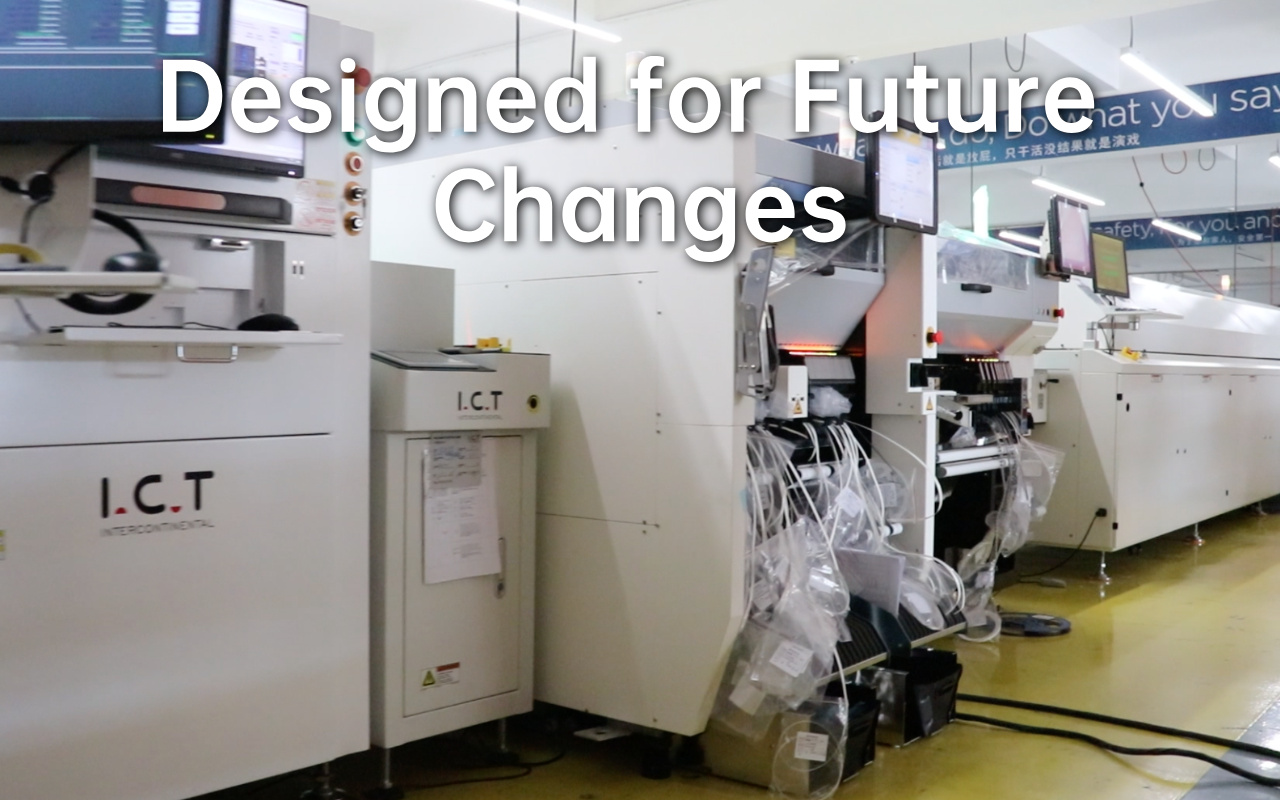

I programmi di elettronica automobilistica raramente rimangono statici. Le nuove piattaforme dei veicoli, la logica di controllo rivista e la sostituzione dei componenti spesso richiedono modifiche alle dimensioni di PCB, aggiornamenti del layout o nuovi tipi di pacchetti. Una linea di produzione SMT progettata solo per i prodotti attuali può rapidamente diventare un vincolo anziché una risorsa.
Architetture di linea flessibili basate su apparecchiature modulari, trasportatori regolabili e piattaforme software scalabili consentono ai produttori di adattarsi a nuovi progetti PCB senza grandi reinvestimenti. Questo approccio protegge gli investimenti di capitale a lungo termine supportando al tempo stesso l’evoluzione continua del prodotto, che è particolarmente importante nei programmi di elettronica automobilistica ed elettrica con frequenti aggiornamenti di progettazione.
Molti moduli elettronici automobilistici richiedono una protezione aggiuntiva oltre all'assemblaggio SMT standard. Il rivestimento conforme, la saldatura selettiva e l'invasatura vengono comunemente introdotti per migliorare la resistenza all'umidità, alle vibrazioni e allo stress ambientale.
Quando si pianifica una linea SMT, il layout fisico e il flusso dei materiali dovrebbero anticipare questi processi a valle fin dall'inizio. In diversi progetti automobilistici e di veicoli a nuova energia, tra cui la ricarica di veicoli elettrici e le applicazioni di elettronica di potenza, I.C.T ha supportato i clienti integrando le linee SMT con linee di rivestimento PCBA dedicate , garantendo un trasferimento regolare del cartone, un'essiccazione stabile e una qualità costante senza interrompere la produzione a monte. Progettare tempestivamente queste estensioni evita costose modifiche alla linea in seguito.
I volumi di produzione automobilistica spesso aumentano gradualmente anziché in una sola volta. Una linea SMT deve quindi supportare aumenti di capacità senza compromettere la stabilità del processo o richiedere una riprogettazione completa.
I trasportatori Buffer, il bilanciamento intelligente della linea e le opzioni di processo parallelo consentono di scalare l'output preservando una qualità costante. Le linee progettate con punti di espansione controllati consentono ai produttori di rispondere alla crescita della domanda mantenendo le stesse condizioni di processo convalidate utilizzate durante la qualificazione iniziale.

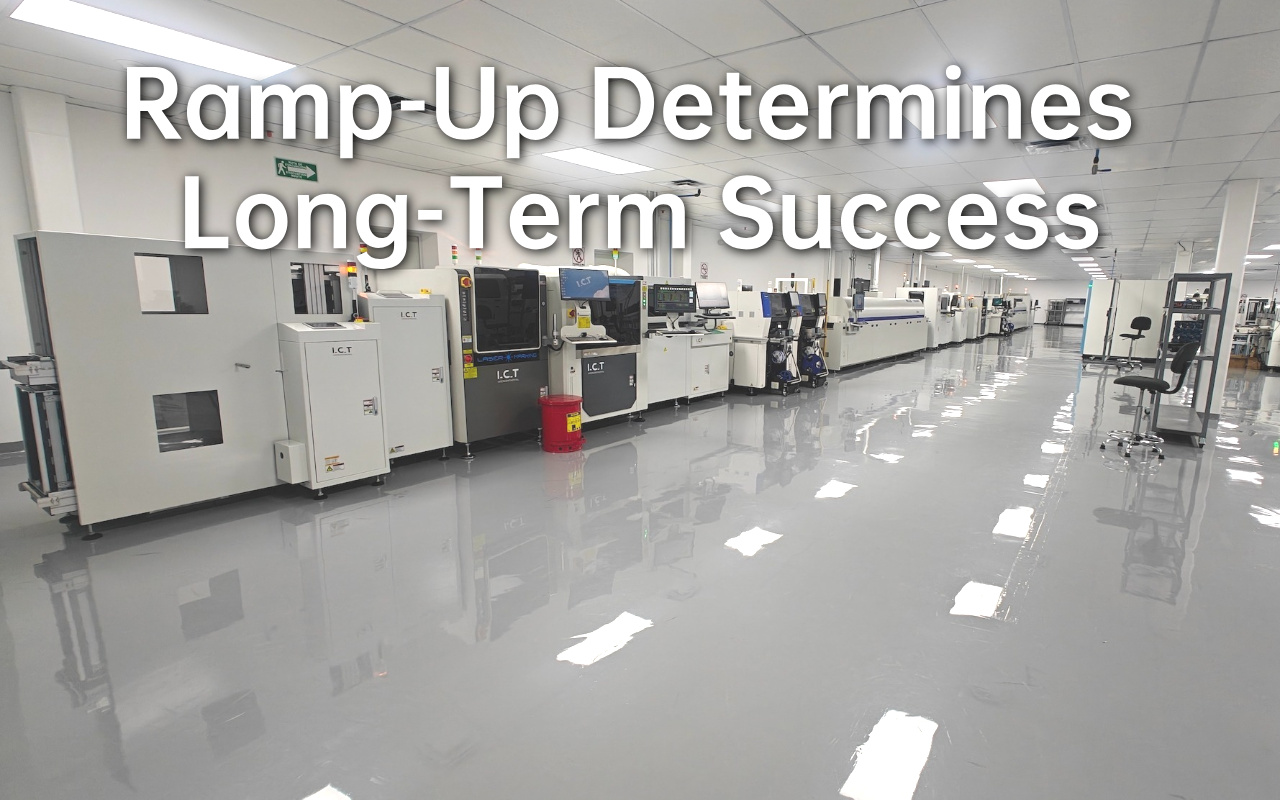

La fase di accelerazione è una delle fasi più critiche nella produzione di elettronica automobilistica. Le decisioni di impostazione iniziale influenzano direttamente la resa a lungo termine, la stabilità e le prestazioni di audit.
La convalida strutturata del processo, inclusa l'ottimizzazione dei parametri controllati e le prove documentate, aiuta a stabilire tempestivamente finestre operative stabili. Nei progetti automobilistici SMT supportati da I.C.T , le attività di accelerazione in genere si concentrano sulla creazione di processi ripetibili e supportati da dati piuttosto che spingere per ottenere il massimo risultato immediato, riducendo i difetti iniziali e la variabilità a lungo termine.
Anche le apparecchiature SMT più avanzate dipendono dal costante intervento umano. Una documentazione chiara, procedure standardizzate e una formazione completa riducono le variazioni causate dal turnover degli operatori o dai cambi di turno.
Programmi di formazione efficaci garantiscono che gli operatori comprendano non solo come gestire la linea, ma anche perché parametri e controlli specifici sono importanti. Questa comprensione condivisa riduce i tempi di risoluzione dei problemi e aiuta a mantenere una produzione stabile attraverso programmi automobilistici estesi.
La produzione di componenti elettronici per autoveicoli pone requisiti elevati in termini di reattività e profondità tecnica quando sorgono problemi. I team di supporto locali con esperienza in progetti automobilistici possono ridurre significativamente i tempi di inattività e impedire che piccole deviazioni del processo si trasformino in eventi di qualità più ampi.
Oltre alla fornitura di apparecchiature, i partner a lungo termine che comprendono gli standard automobilistici, la convalida dei processi e l'integrazione a livello di sistema forniscono un valore duraturo. Attraverso il supporto in loco e la collaborazione basata su progetti, I.C.T ha lavorato a stretto contatto con i produttori di componenti elettronici per autoveicoli e veicoli elettrici per costruire linee di produzione SMT che rimangano stabili, conformi e scalabili per tutta la loro vita operativa.
I progetti automobilistici SMT del mondo reale mostrano costantemente che la stabilità della linea e l'integrazione del sistema contano più delle prestazioni della singola macchina. La produzione di componenti elettronici automobilistici coinvolge non solo l'assemblaggio SMT, ma anche processi a valle come l'ottimizzazione del riflusso, il rivestimento conforme e la tracciabilità basata sui dati.
In numerosi progetti automobilistici e legati ai veicoli elettrici, I.C.T ha supportato i clienti con linee di produzione complete SMT, comprese soluzioni di saldatura a rifusione per l'elettronica automobilistica , , PCBA linee di rivestimento per sistemi trielettrici NEV e soluzioni di fabbrica intelligente per la produzione di pile di ricarica per veicoli elettrici . Questi progetti dimostrano che il successo deriva dal considerare la linea di produzione come un sistema integrato piuttosto che come un insieme di macchine autonome.
Molti problemi osservati nella produzione automobilistica SMT possono essere fatti risalire alle prime decisioni di progettazione. Specificare eccessivamente la velocità di posizionamento trascurando la stabilità del processo spesso aumenta la variazione e il carico di manutenzione. Allo stesso modo, sottovalutare i requisiti di tracciabilità porta a costosi retrofit quando aumentano le richieste di audit o dei clienti.
Un altro errore comune è selezionare fornitori di attrezzature senza una comprovata esperienza nella produzione automobilistica. Sebbene le singole macchine possano soddisfare le specifiche, la mancanza di comprensione a livello di sistema spesso si traduce in layout inefficienti, integrazione dei dati incompleta e periodi di accelerazione prolungati. Correggere questi problemi dopo l'installazione in genere costa molto di più che prevenirli durante la progettazione della linea.
La produzione di elettronica automobilistica premia l'esperienza rispetto alle prestazioni teoriche. I fornitori che comprendono i requisiti del settore automobilistico, dalla convalida e documentazione dei processi al controllo della deriva a lungo termine, sono in una posizione migliore per ridurre i rischi durante l'intero ciclo di vita del prodotto.
Piuttosto che concentrarsi esclusivamente sulle specifiche delle schede tecniche, i produttori traggono maggiori vantaggi da partner in grado di tradurre gli standard automobilistici in sistemi di produzione pratici e ripetibili. Questo approccio basato sull'esperienza fornisce stabilità non solo durante il lancio iniziale, ma anche attraverso anni di produzione continua e aggiornamenti dei modelli.
No. Mentre l’elettronica di consumo trae vantaggio dalla massima velocità, la produzione automobilistica dà priorità alla coerenza e alla bassa variazione. Le macchine ad altissima velocità possono introdurre variazioni di posizionamento che si accumulano in problemi di affidabilità in caso di vibrazioni e stress termico. Le macchine a media velocità con precisione e ripetibilità superiori spesso forniscono risultati migliori a lungo termine. Ad esempio, mantenere una precisione di posizionamento di ±25 µm durante le esecuzioni continue si rivela più prezioso rispetto a raffiche occasionali superiori a 100.000 CPH. Il principio alla base: i difetti automobilistici spesso compaiono dopo anni sul campo, non durante i test iniziali, rendendo la stabilità del processo il vero parametro delle prestazioni.
La norma IATF 16949 richiede la completa tracciabilità in avanti e all'indietro per consentire un rapido contenimento in caso di problemi sul campo. Un singolo lotto difettoso potrebbe colpire migliaia di veicoli, innescando costosi richiami. I prodotti di consumo raramente sono sottoposti a questo controllo normativo. La tracciabilità include lotti di materiale, parametri di processo, immagini di ispezione e dati di test collegati a ciascun numero di serie. Senza di esso, i produttori non possono dimostrare la dovuta diligenza durante gli audit o le indagini. L'implementazione pratica prevede l'integrazione del MES nelle fasi di stampa, posizionamento, rifusione e ispezione, creando automaticamente record pronti per l'audit.
Il conteggio delle zone conta meno dell’uniformità termica e della precisione del controllo. Molte linee automobilistiche affidabili utilizzano forni a 8-10 zone con un eccellente design a convezione anziché a 12+ zone. L'obiettivo è raggiungere un delta-T inferiore a 5°C su tavole di grandi dimensioni mantenendo la stabilità del profilo nel corso degli anni. I forni a 12 zone mal progettati possono derivare più dei sistemi a 8 zone ben mantenuti. Concentrati sull'efficienza della convezione, sulla longevità del ventilatore e sulla capacità di regolazione PID anziché sul conteggio delle zone.
Raramente senza investimenti importanti. Le linee consumer spesso non dispongono dell'infrastruttura dati, della profondità di ispezione e dei controlli dei processi necessari per la conformità IATF. L’aggiornamento della tracciabilità, l’aggiornamento a stampanti di livello automobilistico e la convalida della stabilità a lungo termine si rivelano costosi e dirompenti. Iniziare fin dall'inizio con apparecchiature adatte al settore automobilistico evita queste insidie e fornisce un ROI migliore nel corso del tipico ciclo di vita del modulo di oltre 10 anni.
La maggior parte dei moduli automobilistici richiede un rivestimento per la protezione dell'ambiente. La pianificazione del trasporto, dello spazio e della movimentazione dei materiali per l'integrazione del rivestimento fin dall'inizio evita costose modifiche alla linea in seguito. Alcune linee moderne incorporano celle di rivestimento selettivo con funzionalità bottom-return, migliorando l'efficienza pur mantenendo la tracciabilità, particolarmente utile per i sistemi di alimentazione NEV.
