La scelta di una linea di produzione SMT per la produzione di illuminazione LED non è solo l'acquisto di attrezzature: è una decisione di produzione a lungo termine che influisce direttamente sull'affidabilità del prodotto, sulla consistenza della luce e sui costi operativi.
Molti produttori di LED inizialmente presumono che l'assemblaggio di LED PCB sia più semplice dell'elettronica di consumo a causa della varietà di componenti relativamente bassa. In realtà, l'illuminazione LED introduce una serie unica di sfide: schede PCB lunghe e sottili, severi requisiti termici, sensibilità alla consistenza della saldatura ed elevate aspettative di stabilità a lungo termine. Una linea SMT mal configurata può funzionare in modo accettabile all'inizio della produzione, ma portare gradualmente a deviazioni di colore, deterioramento prematuro della luce o aumento dei tassi di rilavorazione dopo mesi di funzionamento.
Questo articolo fornisce una guida pratica e orientata all'ingegneria per scegliere la giusta linea di produzione SMT per la produzione di illuminazione LED, incentrata su stabilità, coerenza, scalabilità e controllo dei costi piuttosto che solo sulla velocità principale.
Per i produttori che pianificano una crescita a lungo termine, selezionare la giusta configurazione della linea di produzione LED SMT non riguarda solo gli attuali obiettivi di output, ma anche garantire qualità stabile, prestazioni costanti e scalabilità per futuri aggiornamenti del prodotto.

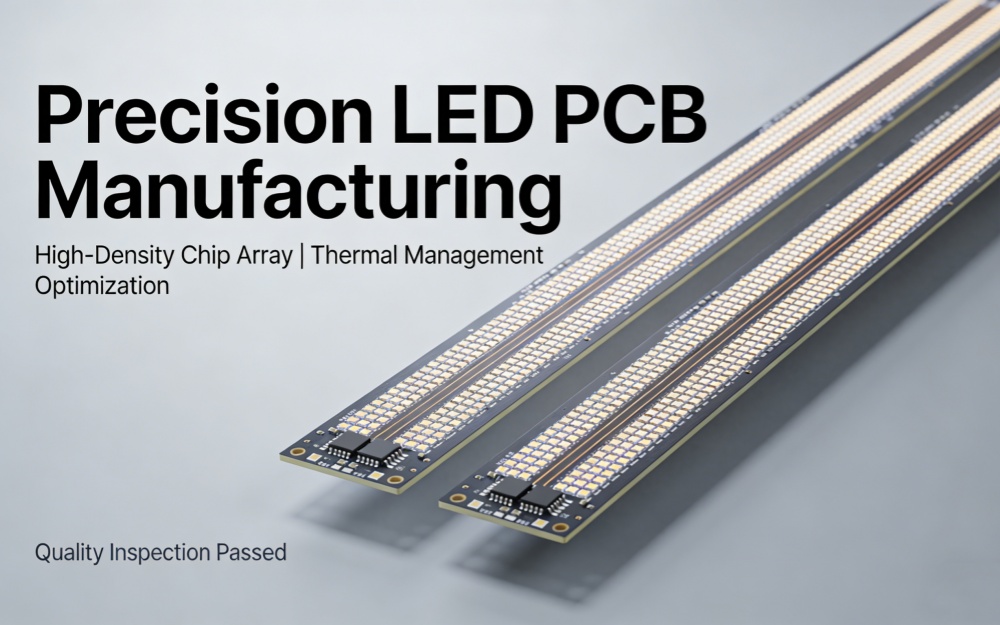

A differenza degli smartphone o dei dispositivi elettronici di consumo compatti, i prodotti di illuminazione LED spesso utilizzano PCB lunghi, stretti e relativamente sottili. Le luci lineari, le luci a pannello e gli apparecchi di illuminazione per esterni superano comunemente le lunghezze standard PCB e sono soggetti a deformazioni durante i processi termici.
Queste caratteristiche impongono requisiti più elevati a:
Supporto della scheda durante la stampa e il posizionamento
Trasportatore SMT larghezza e stabilità di trasporto
Uniformità termica durante la saldatura a rifusione
Ignorare questi fattori può provocare stress sul giunto di saldatura, riscaldamento non uniforme e problemi di affidabilità graduali difficili da rilevare durante l'ispezione iniziale.

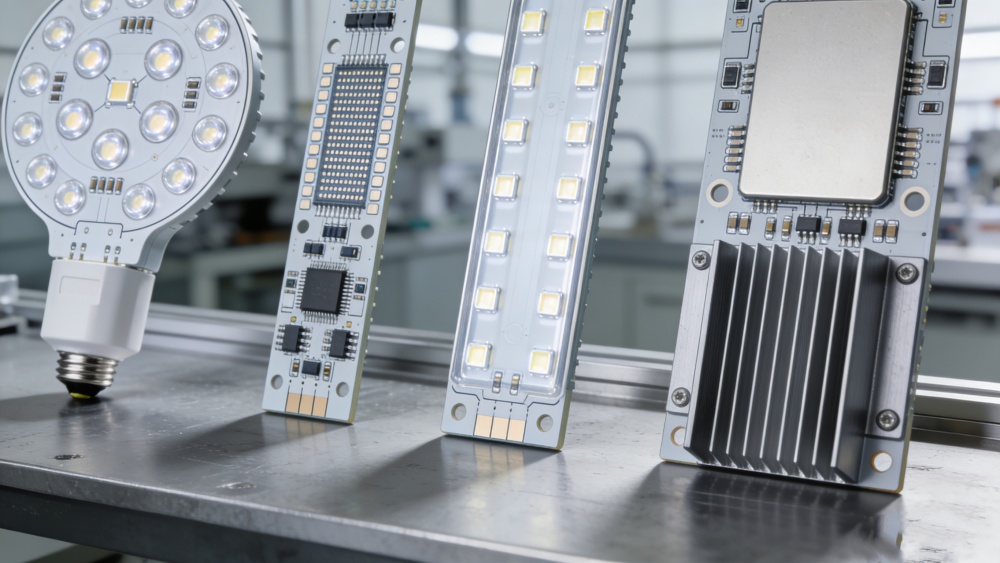

L'illuminazione LED PCB tipicamente consiste in:
Grandi quantità di patatine LED
Resistori e condensatori in schemi ripetitivi
Diversità di pacchetti limitata rispetto a smartphone o dispositivi indossabili
Sebbene il layout appaia semplice, la sfida sta nel mantenere la coerenza del posizionamento e della saldatura su migliaia, o milioni, di componenti identici. Piccole variazioni nel volume della saldatura o nella pressione di posizionamento possono accumularsi in un'incoerenza di luminosità visibile tra i prodotti finiti.
Per la produzione LED, la ripetibilità e il controllo del processo contano più dell'estrema velocità di posizionamento.
Le prestazioni di LED sono direttamente collegate alla qualità del giunto di saldatura e al comportamento termico. Una cattiva saldatura può portare a:
Aumento della temperatura di giunzione
Deprezzamento dei lumen più rapido
Cambiamento di colore nel tempo
A differenza dei prodotti di consumo di breve durata, si prevede che l'illuminazione LED funzioni in modo affidabile per anni. SMT le decisioni prese durante la configurazione della linea avranno un impatto diretto sulle prestazioni sul campo molto tempo dopo l'inizio della produzione.
In pratica, le soluzioni SMT per la produzione di illuminazione LED devono essere adattate alla struttura del prodotto, alle dimensioni PCB e ai requisiti termici piuttosto che utilizzare un approccio unico per tutti.
Le lampadine e i tubi LED sono in genere prodotti in grandi volumi con dimensioni PCB moderate. Le priorità chiave di SMT includono:
Stampa stabile per un volume di saldatura costante
Posizionamento affidabile a velocità moderate
I processi di riflusso si concentravano sul riscaldamento uniforme piuttosto che sulla massima produttività
Per queste applicazioni, una linea SMT ben bilanciata che enfatizza tempi di attività e rendimento spesso offre un ROI migliore rispetto alle configurazioni ad altissima velocità.
Le luci a pannello e gli apparecchi lineari introducono ulteriore complessità a causa della lunghezza del pannello e dello stress meccanico. Le righe SMT per questi prodotti dovrebbero enfatizzare:
Supporto PCB migliorato durante la stampa e il posizionamento
Trasportatore SMT è progettato per la movimentazione di tavole lunghe
Forni a rifusione con comprovata uniformità della temperatura su PCB ampi e lunghi
Una manipolazione inadeguata o un riscaldamento non uniforme possono causare un lieve affaticamento del giunto di saldatura che si manifesta solo dopo un funzionamento prolungato.
I prodotti LED ad alta potenza e per esterni richiedono la massima affidabilità di saldatura. Queste applicazioni spesso richiedono:
Controllo rigoroso del profilo termico
Ambienti di riflusso di azoto opzionali
Margini di processo conservativi per garantire una durabilità a lungo termine
In questi casi, investire anticipatamente nella stabilità termica e nel controllo del processo riduce significativamente i costi di garanzia e manutenzione successivi.

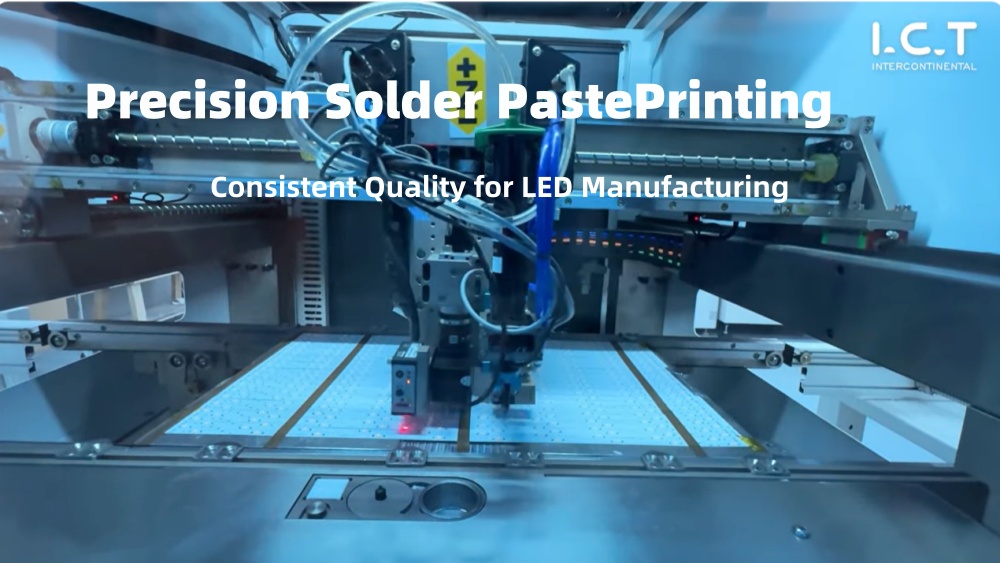

La stampa della pasta saldante è il punto di partenza della qualità LED SMT. Le sfide comuni includono:
Volume di saldatura irregolare su piazzole LED grandi
Colla con cedimenti o rilascio insufficiente su tavole lunghe
Variazioni causate da un supporto incoerente della scheda
Anche le più piccole deviazioni del volume di saldatura possono portare a inclinazioni LED, dissipazione del calore insufficiente o problemi di affidabilità a lungo termine.
Quando si seleziona una stampante per pasta saldante per la produzione di LED, è necessario dare priorità a:
Telaio stabile e allineamento ripetibile
Efficace supporto della tavola inferiore per lunghi PCB s
Pressione costante della racla su tutta l'area di stampa
La velocità è raramente il fattore limitante. Una stampante leggermente più lenta ma più stabile spesso offre risultati superiori a lungo termine nella produzione LED.
Un processo di stampa della pasta saldante stabile e ripetibile per LED PCB è spesso più prezioso di una velocità di stampa più elevata, soprattutto per schede lunghe e cuscinetti LED di grandi dimensioni.
L'ispezione della pasta saldante (SPI) non è obbligatoria per ogni fabbrica LED, ma diventa sempre più preziosa quando:
Produzione di volumi medio-alti
Produzione di prodotti LED ad alta potenza o destinati all'esportazione
Lottando con difetti legati alla saldatura o incoerenza della luminosità
SPI fornisce il rilevamento tempestivo della variazione del volume di saldatura prima che il posizionamento e la rifusione amplificano il problema.

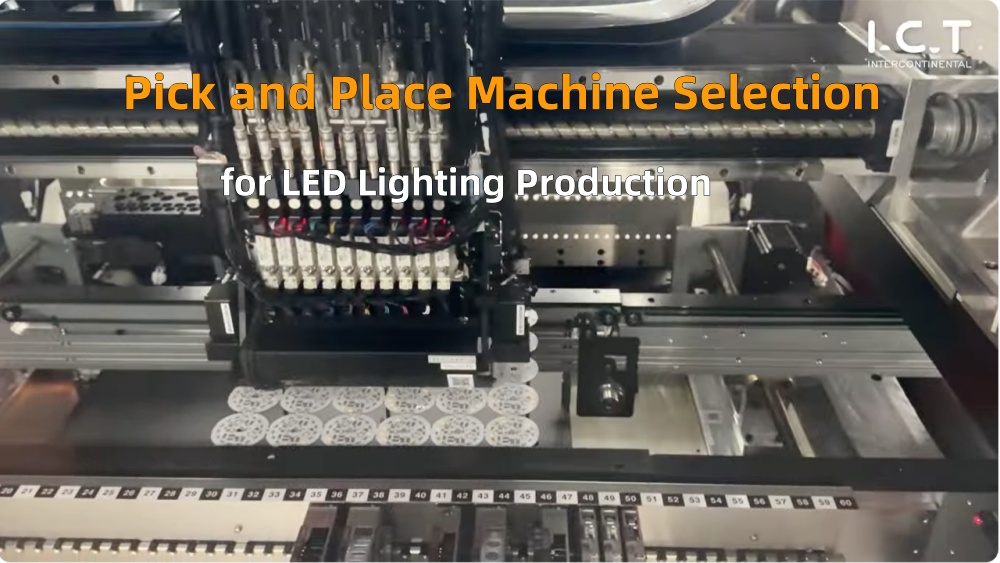

I componenti LED sono sensibili alle sollecitazioni meccaniche. Una forza di posizionamento eccessiva può danneggiare i chip internamente senza difetti visibili durante AOI.
Le considerazioni chiave includono:
Controllo della forza di posizionamento regolabile
Allineamento stabile degli ugelli
Comportamento di posizionamento coerente nei lunghi cicli di produzione
Per LED SMT, il posizionamento delicato e ripetibile spesso supera la velocità di posizionamento massima.
Anche se i valori CPH elevati possono sembrare interessanti, il settore manifatturiero LED trae maggiori vantaggi da:
Precisione di posizionamento stabile nel tempo
Deriva minima durante i lunghi turni di produzione
Tassi di difetto bassi piuttosto che rendimento massimo
Una macchina che funziona leggermente più lentamente ma in modo costante spesso produce una produttività effettiva più elevata grazie alla riduzione delle rilavorazioni.
Quando si valutano le macchine pick and place SMT per l'assemblaggio LED , la stabilità del posizionamento a lungo termine e il controllo della forza sono spesso più importanti dei dati CPH principali.
Molte schede LED combinano chip LED con resistori, condensatori o connettori standard. I sistemi Pick and Place dovrebbero:
Gestisci senza problemi le dimensioni dei componenti misti
Supporta modifiche rapide al programma per diverse varianti di prodotto
Mantenere la precisione senza frequenti ricalibrazioni
La flessibilità è sempre più importante man mano che le linee di prodotti LED si diversificano.
La selezione di soluzioni di saldatura a rifusione adeguate per l'illuminazione LED gioca un ruolo decisivo per l'integrità del giunto di saldatura, la consistenza termica e le prestazioni LED a lungo termine.
La saldatura a rifusione è il processo più critico per l'affidabilità di LED. Le sfide comuni includono:
Riscaldamento irregolare per lunghi PCB s
Temperature di immersione e di picco incoerenti
Eccessivo stress termico che porta all'affaticamento della saldatura
Un profilo termico stabile e ripetibile è essenziale per un'emissione luminosa costante e una lunga durata.
Il riflusso di azoto può offrire vantaggi per alcune applicazioni LED:
Ossidazione ridotta
Miglioramento della bagnatura di saldatura
Formazione articolare più coerente
Tuttavia, aumenta anche i costi operativi. Per molti prodotti LED standard è sufficiente un processo di riflusso dell'aria ben controllato. L'azoto è generalmente giustificato per la produzione LED ad alta potenza o di prima qualità.
Per i pannelli lunghi LED, la progettazione del forno di rifusione diventa fondamentale. I fattori chiave includono:
Lunghezza adeguata della zona di riscaldamento
Design stabile del flusso d'aria
Comprovata uniformità della temperatura su tutta la larghezza e la lunghezza del pannello
I risultati dei test a breve termine possono sembrare accettabili, ma la coerenza a lungo termine determina il vero successo della produzione.
I difetti LED SMT differiscono da quelli dell'elettronica di consumo densa. I problemi tipici includono:
LED disallineamento o inclinazione
Saldatura insufficiente o eccessiva
Errori di polarità
Componenti mancanti
Le strategie di ispezione dovrebbero essere adattate a questi tipi di difetti piuttosto che ai requisiti generici di PCB ad alta densità.

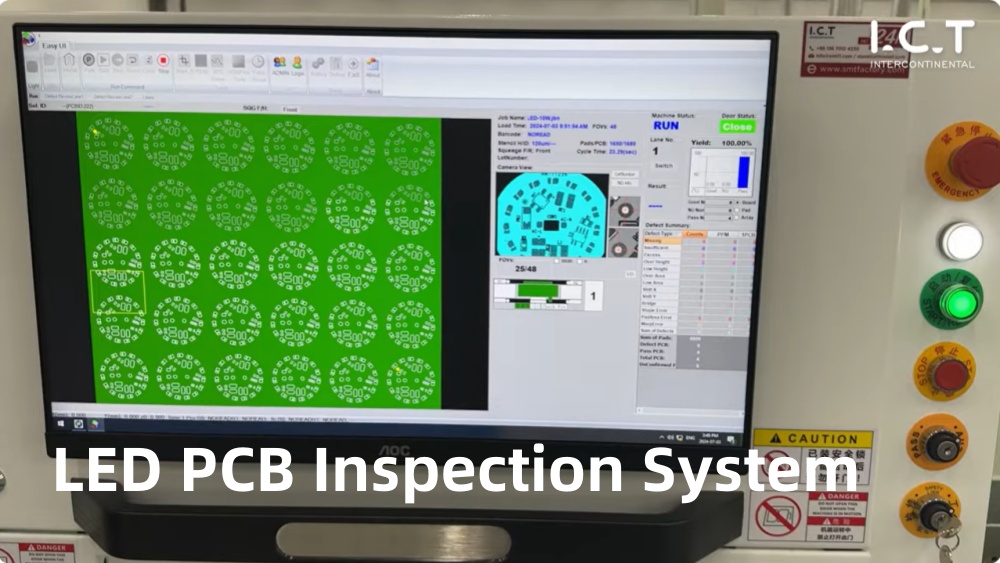

L'ispezione ottica automatizzata (AOI) è ampiamente utilizzata nelle linee LED SMT. Le configurazioni efficaci di AOI si concentrano su:
LED precisione della posizione
Forma del giunto di saldatura anziché rilevamento di microdifetti
Elevata velocità di ispezione senza inutili complessità
Una programmazione AOI eccessivamente complessa spesso aumenta i costi senza migliorare la resa.
Un'adeguata ispezione AOI per l'assemblaggio LED PCB dovrebbe concentrarsi sull'allineamento, sulla polarità e sull'aspetto della saldatura piuttosto che sulla classificazione dei difetti eccessivamente complessa.
Non tutti gli stabilimenti LED necessitano della copertura completa SPI e AOI fin dal primo giorno. Un approccio pratico è:
Inizia con AOI per il posizionamento e il controllo della polarità
Introdurre SPI man mano che i requisiti di volume o qualità aumentano
Gli investimenti nelle ispezioni dovrebbero crescere parallelamente alla scala di produzione e alle aspettative dei clienti.
Molti produttori di LED iniziano con una singola riga SMT. La chiave è garantire che la configurazione iniziale:
Non limita l'espansione futura
Consente l'integrazione fluida di apparecchiature aggiuntive
Evita l'obsolescenza precoce
La pianificazione modulare riduce i rischi e protegge gli investimenti di capitale.
Nelle linee LED SMT, alcune apparecchiature beneficiano di specifiche iniziali più elevate:
Forni a rifusione con prestazioni termiche stabili
Stampanti con forte stabilità meccanica
Sistemi di trasporto in grado di movimentare tavole più lunghe
Altri elementi, come la profondità di ispezione o la velocità di posizionamento, spesso possono essere aggiornati in seguito.
Specificare eccessivamente le attrezzature può essere altrettanto problematico quanto investire in modo insufficiente. Gli errori comuni includono:
Acquistare una velocità eccessiva per layout LED semplici
Investire nell'ispezione oltre le reali necessità
Copia delle configurazioni dello smartphone SMT senza modifiche
Una pianificazione equilibrata garantisce un rapporto costo-prestazioni ottimale per l'intero ciclo di vita del prodotto.
Alcuni errori ricorrenti includono:
Dare priorità alla velocità rispetto alla stabilità
Sottovalutare l’impatto della consistenza termica
Ignorare le sfide di gestione lunghe PCB
Trattare LED SMT come identico all'assemblaggio di prodotti elettronici di consumo
Evitare questi errori in anticipo consente di risparmiare in modo significativo sui costi e sullo stress operativo in seguito.
Per i produttori che cercano stabilità a lungo termine, una linea di produzione completa SMT per l'illuminazione LED dovrebbe essere progettata come un sistema integrato piuttosto che come un insieme di singole macchine.
Scegliere la giusta linea di produzione SMT per la produzione di illuminazione LED richiede un cambiamento di mentalità. Il successo non è definito dalla velocità massima o dal costo iniziale più basso, ma dalla coerenza, affidabilità e scalabilità a lungo termine.
Una linea LED SMT ben progettata offre:
Qualità di saldatura stabile
Prestazioni luminose costanti
Minori rischi di rilavorazione e garanzia
Crescita manifatturiera sostenibile
Concentrandosi sui reali requisiti di processo piuttosto che sulle specifiche principali, i produttori di LED possono costruire linee di produzione SMT che supportano con sicurezza sia le esigenze attuali che l'espansione futura.
