SMT Gli errori di posizione di prelievo dell"alimentatore si verificano quando un componente non è presentato nella posizione corretta affinché l"ugello possa prelevarlo. La macchina potrebbe segnalare un errore di prelievo, un errore di vuoto, un rifiuto di un componente o un allarme dell"alimentatore, ma il vero problema è spesso una posizione errata di prelievo dell"alimentatore, un"indicizzazione del nastro instabile, coordinate di prelievo errate o movimento all"interno della tasca del componente.
Un alimentatore è responsabile dello spostamento di ciascun componente al punto di prelievo con precisione ripetibile. Se il nastro avanza troppo, si ferma troppo presto, si sposta lateralmente o non trattiene correttamente il componente, l"ugello potrebbe mancare il componente o staccarlo dal bordo. Ciò può comportare la mancanza di componenti, la caduta di componenti, il posizionamento dei componenti capovolti, un elevato tasso di scarto e inutili sprechi di materiale.
Questa guida spiega le cause principali dell"errore di posizione di prelievo dell"alimentatore SMT e fornisce un pratico processo di calibrazione dell"alimentatore SMT per gli ingegneri di produzione e i team di manutenzione.
Sommario
Un errore di posizione di prelievo dell"alimentatore SMT significa che il componente non si trova nella coordinata di prelievo prevista quando arriva l"ugello. Il componente potrebbe essere troppo in avanti, troppo indietro, spostato lateralmente, ruotato, inclinato o mancante dalla tasca.
La macchina potrebbe ancora completare con successo alcuni cicli di prelievo. Questo è il motivo per cui i problemi di alimentazione possono essere difficili da identificare. Un alimentatore può funzionare normalmente per diversi minuti e quindi creare un errore intermittente quando il foro del nastro, la tasca, il nastro di copertura o la posizione del componente cambiano.
I sintomi tipici includono il mancato prelievo, il prelievo laterale, la rotazione del componente, il rifiuto del componente dopo l"ispezione della telecamera, il valore del vuoto instabile, la caduta del componente e lo spostamento ripetuto del posizionamento.
Altri segnali includono un ugello che tocca il bordo della tasca del nastro, movimento del componente dopo l"indicizzazione del nastro, avanzamento del nastro incoerente, rumore anomalo dell"alimentatore ed errori che seguono un alimentatore dopo che è stato spostato in un"altra posizione della macchina.
L"ugello deve entrare in contatto con il componente in un"area di raccolta stabile e adatta. Se l"ugello tocca il bordo anziché il centro, la tenuta del vuoto si indebolisce e il componente potrebbe ruotare durante il movimento della testa.
Una posizione errata di prelievo dell"alimentatore può anche causare lo scarto di un componente valido da parte della macchina. Il componente potrebbe essere prelevato, ma la sua posizione sull"ugello potrebbe essere al di fuori dell"intervallo di correzione della fotocamera. In questa situazione, il problema potrebbe sembrare un errore di visione anche se l"alimentatore ha creato l"offset originale.
Prima di modificare i parametri dell"alimentatore, gli ingegneri dovrebbero registrare il modello del difetto. Ciò aiuta a distinguere un problema dell"alimentatore da un problema dell"ugello, del vuoto, della visione o del materiale.
Se lo stesso alimentatore crea ripetuti errori di prelievo, i tecnici dovrebbero controllare la calibrazione dell"alimentatore, l"indicizzazione del nastro, le coordinate di prelievo, le condizioni dei pignoni, la tensione del nastro di copertura e la posizione delle tasche dei componenti.
Un errore ripetuto di solito significa che l"alimentatore presenta costantemente il componente nella posizione sbagliata. Il problema potrebbe essere meccanico, ma potrebbe anche derivare da un passo errato, un tipo di alimentatore errato o dati del componente errati.
Se più alimentatori creano errori casuali, il problema potrebbe non riguardare un singolo alimentatore. Gli ingegneri dovrebbero verificare le condizioni comuni della macchina, tra cui l"usura degli ugelli, la fonte del vuoto, la pressione dell"aria, l"allineamento della base dell"alimentatore, le vibrazioni della macchina e le impostazioni del software.
Errori casuali dell"alimentatore possono verificarsi anche quando la fabbrica utilizza una nuova specifica del nastro o un pacchetto di componenti che non si adatta bene al sistema di alimentazione esistente.

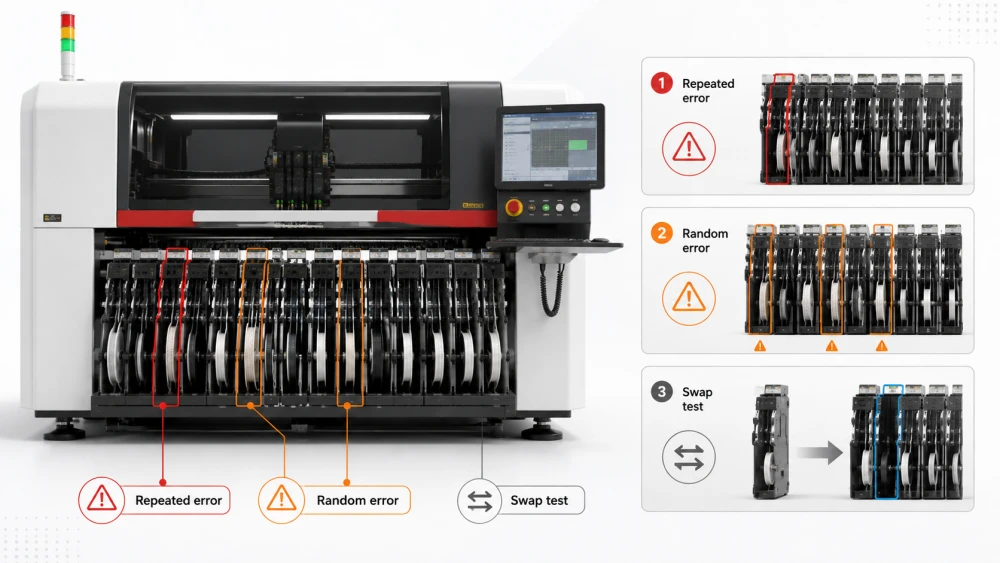

Un test di scambio dell"alimentatore è uno dei metodi diagnostici più utili. Spostare l"alimentatore sospetto in un altro slot ed eseguire un test controllato. Se il problema del prelievo dipende dall"alimentatore, è probabile che il responsabile sia l"alimentatore o il suo materiale. Se il problema persiste nello slot originale della macchina, è necessario controllare la base dell"alimentatore, le coordinate della macchina o il sistema della testa.
Durante il test è necessario modificare solo una variabile. Se si cambiano contemporaneamente l"alimentatore, l"ugello, la bobina del materiale e il programma, il risultato sarà difficile da interpretare.
Un alimentatore deve essere installato saldamente e allineato correttamente sulla base dell"alimentatore. Un piccolo spazio meccanico può modificare la relazione tra la tasca del nastro e la coordinata di presa dell"ugello.
Se l"alimentatore non è completamente inserito nella base della macchina, potrebbe trovarsi con una piccola angolazione o rimanere leggermente lontano dalla posizione prevista. La macchina potrebbe ancora riconoscere l"alimentatore, ma la posizione di prelievo potrebbe essere imprecisa.
I tecnici dovrebbero controllare il blocco dell"alimentatore, il binario di guida, il blocco di posizionamento, il connettore e l"arresto meccanico. L"alimentatore deve essere inserito con forza costante e non deve muoversi se toccato leggermente.
Polvere, particelle di nastro, residui di componenti e olio possono accumularsi sulla base dell"alimentatore. Ciò potrebbe impedire alla mangiatoia di rimanere piatta. Una rotaia di guida o un blocco di posizionamento usurati possono creare problemi simili.
Quando diversi alimentatori mostrano uno spostamento di prelievo simile nella stessa posizione della macchina, è necessario ispezionare la base dell"alimentatore. Pulire solo l"alimentatore individuale potrebbe non risolvere il vero problema.
Un alimentatore inclinato o spostato lateralmente può causare lo spostamento della tasca del nastro dal centro dell"ugello. Ciò è più grave per i componenti di piccole dimensioni poiché la tolleranza di ripresa è molto ridotta.
Gli ingegneri dovrebbero verificare se il corpo dell"alimentatore è stabile durante l"indicizzazione. Se l"alimentatore si sposta avanti e indietro a ogni avanzamento del nastro, potrebbe essere necessario regolare il blocco dell"alimentatore o il meccanismo interno.

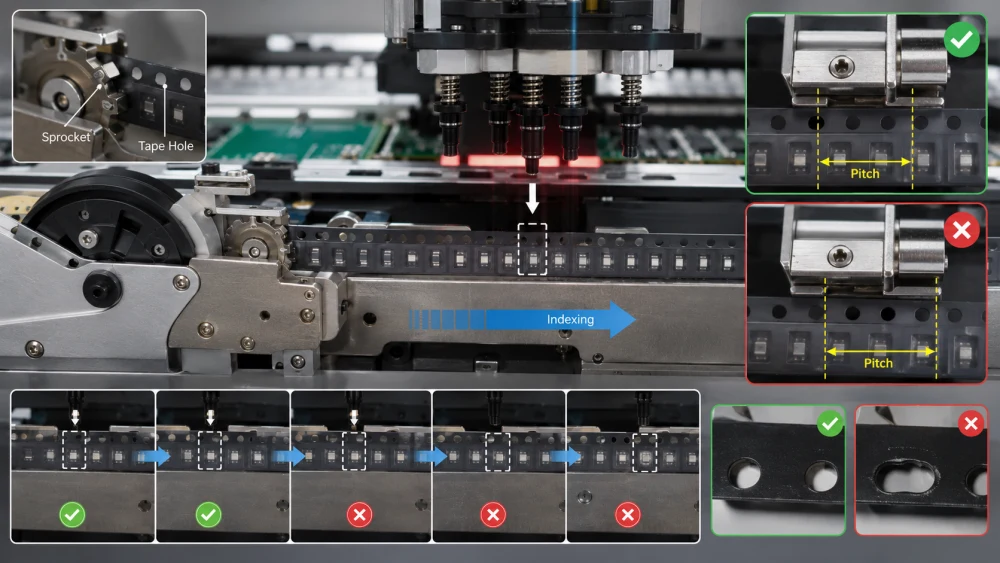

L"indicizzazione del nastro sposta il nastro portante in avanti di una tasca alla volta. Se la distanza di indicizzazione non è corretta, il componente non arriverà alla posizione di prelievo prevista.
Specifiche diverse del nastro portante utilizzano passi della tasca diversi. Se l"impostazione del passo dell"alimentatore non corrisponde al nastro effettivo, il nastro potrebbe avanzare troppo o troppo poco durante ogni ciclo.
Ciò può causare uno spostamento graduale del prelievo, un ripetuto prelievo a tasca vuota, un prelievo laterale o danni ai componenti. Gli ingegneri dovrebbero confermare il passo effettivo dalla confezione dei componenti e confrontarlo con il programma dell"alimentatore.
La ruota dentata dell"alimentatore deve agganciarsi correttamente ai fori del nastro trasportatore. Se i fori del nastro sono danneggiati, allungati, bloccati o deformati, il trascinatore potrebbe non far avanzare il nastro in modo accurato.
Anche i denti del pignone usurati possono creare variazioni di indicizzazione. L"alimentatore potrebbe funzionare correttamente con una bobina e non funzionare correttamente con un"altra perché la qualità del foro del nastro è diversa.
Alcuni errori di indicizzazione dell"alimentatore sono causati dall"usura meccanica interna. Il motore, l"ingranaggio, la molla, la cinghia, la frizione o il meccanismo di azionamento potrebbero non spostare il nastro alla stessa distanza ad ogni ciclo.
Gli ingegneri dovrebbero osservare diversi cicli di indicizzazione consecutivi. Il componente dovrebbe fermarsi ogni volta nella stessa posizione. Un video al rallentatore o un segno visivo sul nastro possono aiutare a identificare piccole differenze di movimento.
L"alimentatore potrebbe essere meccanicamente integro, ma il programma della macchina potrebbe comunque utilizzare la posizione di prelievo errata. Le coordinate e l"altezza di prelievo devono essere verificate con il componente e l"alimentatore effettivi.
Una posizione di prelievo dell"alimentatore errata significa che l"ugello della macchina non punta al punto corretto del componente. L"ugello potrebbe atterrare vicino al bordo del componente, tra due componenti o all"esterno della tasca.
Gli ingegneri dovrebbero controllare le coordinate di prelievo X e Y e confrontarle con la posizione reale del componente. Il centro teorico della tasca non corrisponde sempre al miglior punto di prelievo, soprattutto quando il componente è allentato o la tasca è più grande del corpo del componente.
Se l"altezza di raccolta è troppo alta, l"ugello potrebbe non entrare in contatto con il componente in modo sufficientemente saldo. Il vuoto potrebbe non formarsi correttamente e il componente potrebbe rimanere nella tasca quando la testa si allontana.
Ciò potrebbe causare una mancata ripresa, un vuoto debole o un rifiuto della fotocamera. Il problema può manifestarsi solo ad alta velocità perché il componente non ha abbastanza tempo per formare una tenuta stabile.
Se l"altezza di prelievo è troppo bassa, l"ugello potrebbe premere il componente nella tasca del nastro. Ciò può creare forza laterale, rotazione del componente, danni alla tasca o collisione dell"ugello.
L"altezza di prelievo deve essere regolata in base alla profondità della tasca del nastro, allo spessore del componente, alla lunghezza dell"ugello e alle condizioni dell"alimentatore. L"altezza corretta dovrebbe consentire un contatto saldo senza pressione eccessiva.
Non tutti i problemi relativi alla posizione di prelievo sono causati dal movimento dell"alimentatore. Il componente stesso potrebbe spostarsi all"interno della tasca prima che arrivi l"ugello.
Un componente piccolo o leggero potrebbe spostarsi lateralmente all"interno della tasca del nastro. Quando il componente non è più centrato, l"ugello potrebbe staccarlo dal bordo o non riuscire a creare una tenuta di vuoto stabile.

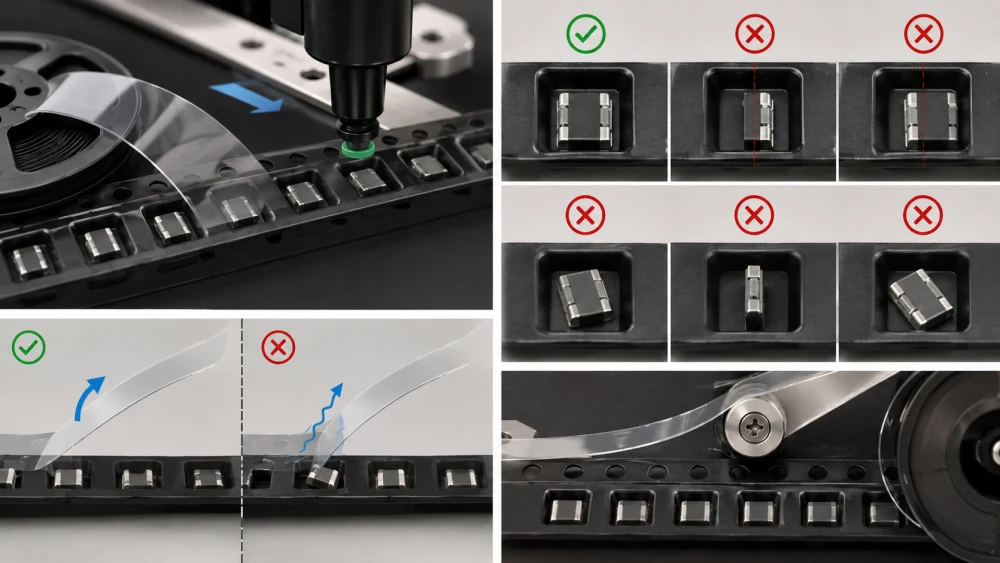

Gli ingegneri dovrebbero ispezionare il componente immediatamente dopo aver rimosso il nastro di copertura e prima che l"ugello lo prenda. Se il componente è già stato spostato, è necessario rivedere la confezione del materiale o le specifiche del nastro.
Un componente potrebbe trovarsi ad angolo perché la tasca è troppo superficiale, troppo grande, danneggiata o contaminata. Potrebbe anche essere influenzato dalla forza di distacco del nastro di copertura o dalle vibrazioni durante l"indicizzazione.
Un componente inclinato può creare una posizione di prelievo errata, una rotazione del componente, una caduta del componente o un posizionamento capovolto. Una velocità di alimentazione più lenta e un imballaggio migliore possono migliorare la stabilità, ma alcuni componenti potrebbero richiedere un design del nastro di supporto diverso.
Se il nastro di copertura si stacca in modo non uniforme, potrebbe tirare il componente o creare vibrazioni in prossimità del punto di prelievo. Una forza di distacco eccessiva può spostare il componente leggero. La rimozione allentata può lasciare materiale del nastro nell"area di raccolta.
I tecnici dovrebbero controllare l"angolazione del nastro di copertura, la tensione di distacco, il percorso del nastro di scarto e la raccolta del nastro. Il nastro di copertura dovrebbe separarsi senza problemi senza disturbare il componente all"interno della tasca.
Un corretto processo di calibrazione dell"alimentatore SMT dovrebbe verificare la posizione dell"alimentatore, l"indicizzazione del nastro, le coordinate di prelievo, l"altezza di prelievo e la ripetibilità. La calibrazione deve essere eseguita dopo la riparazione dell"alimentatore, una collisione dell"alimentatore, una conservazione a lungo termine, un errore di prelievo ripetuto o un cambio di materiale.
Prima della calibrazione, pulire il corpo dell"alimentatore, la ruota dentata, il binario di guida, il percorso del nastro e l"area di prelievo. Rimuovere frammenti di nastro, detriti di componenti e polvere. Verificare che venga utilizzato il tipo di alimentatore corretto per la larghezza e il passo del nastro.
Se possibile, caricare una bobina di componenti sicuramente in buone condizioni. L"utilizzo di una bobina di riferimento stabile rende più semplice distinguere l"errore dell"alimentatore dall"errore di imballaggio del materiale.
Eseguire diversi cicli di indicizzazione e osservare se il nastro avanza in modo coerente. Controllare che la ruota dentata si innesti nei fori del nastro e che ciascuna tasca del componente si fermi nella stessa posizione di raccolta.
Se la posizione del nastro cambia da ciclo a ciclo, la riparazione meccanica deve essere completata prima della calibrazione del software. La correzione del software non può compensare l"indicizzazione instabile.
Una volta che l"indicizzazione meccanica è stabile, apprendere o verificare le coordinate di prelievo X e Y. L"ugello deve essere posizionato sopra il centro effettivo del componente. Il punto di raccolta dovrebbe fornire un"area di contatto sufficiente per un vuoto stabile senza toccare la parete della tasca.
Per componenti di piccole dimensioni, la coordinata di prelievo deve essere controllata attentamente sotto ingrandimento. Un piccolo errore di coordinate può essere grande rispetto al corpo del componente.
Impostare l"altezza di prelievo in modo che l"ugello venga a contatto saldamente con il componente ma non lo prema profondamente nella tasca. Confermare che il vuoto raggiunga il livello richiesto entro il tempo previsto.
Eseguire ripetuti test di prelievo e monitorare se il componente rimane centrato sull"ugello durante il movimento della testa. Se il componente si sposta dopo la raccolta, è necessario controllare anche la selezione dell"ugello, la risposta del vuoto e l"accelerazione della testa.
La calibrazione non è completa dopo un prelievo riuscito. L"alimentatore dovrebbe eseguire un numero di cicli sufficiente per confermare la ripetibilità. Gli ingegneri dovrebbero controllare la posizione del pickup, il valore del vuoto, l"angolo del componente e il risultato del riconoscimento della telecamera attraverso cicli consecutivi.
Un alimentatore che funziona una volta ma si guasta a intermittenza non è sufficientemente stabile per la produzione di massa.

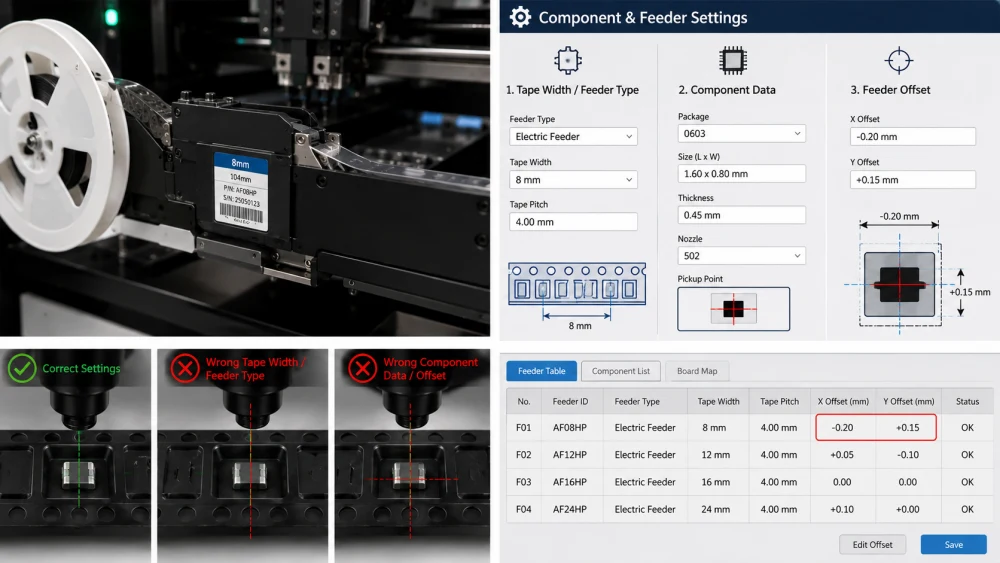

Impostazioni software errate possono creare una posizione di prelievo dell"alimentatore errata anche quando l"hardware dell"alimentatore è in buone condizioni.
Se il programma utilizza la larghezza del nastro o il tipo di alimentatore errato, la macchina potrebbe calcolare la posizione dell"alimentatore o il comportamento di indicizzazione errato. Ciò può causare coordinate di prelievo errate e ripetuti guasti di prelievo dei componenti.
Gli ingegneri dovrebbero confrontare l"etichetta effettiva dell"alimentatore, la larghezza del nastro, il passo del nastro, il pacchetto dei componenti e il programma della macchina. I modelli di alimentatori dall"aspetto simile possono avere caratteristiche di indicizzazione o raccolta diverse.
I dati dei componenti possono includere dimensioni della confezione, spessore, punto di prelievo, tipo di ugello, tipo di alimentatore, passo del nastro e parametro di riconoscimento. Se questi dati vengono copiati da un altro componente senza verifica, la macchina potrebbe utilizzare una configurazione di prelievo inadeguata.
La sostituzione dei componenti e i cambi di fornitore richiedono un"attenzione particolare. Anche quando le specifiche elettriche sono le stesse, le dimensioni dell"imballaggio o il design della tasca potrebbero essere diversi.
Alcuni sistemi macchina utilizzano valori di offset specifici dell"alimentatore. Se l"offset non è corretto, l"ugello potrebbe arrivare troppo lontano da un lato del componente.
Gli ingegneri dovrebbero rivedere la cronologia degli offset dell"alimentatore e confrontare il valore con un alimentatore sicuramente funzionante. L"offset deve essere modificato attentamente e registrato dopo la verifica.
Un errore di prelievo dell"alimentatore può essere influenzato da altre parti della macchina. Gli ingegneri dovrebbero confermare che l"alimentatore non sia responsabile di un problema all"ugello o alla vista.
Un ugello sporco o usurato potrebbe spostare il componente fuori centro anche quando la posizione dell"alimentatore è corretta. Gli ingegneri dovrebbero ispezionare la punta dell"ugello, il foro dell"aria, l"ID dell"ugello e le condizioni della sede.
Un vuoto debole o ritardato può far sembrare un prelievo corretto come un errore di posizione dell"alimentatore. Il componente può essere prelevato ma spostato durante l"accelerazione della testa. Gli ingegneri dovrebbero confrontare la risposta del vuoto con un altro ugello o testa.
Se il componente viene preso leggermente fuori centro, il sistema di visione potrebbe correggere la posizione se l"errore rientra nell"intervallo consentito. Se l"errore è troppo grande, la macchina potrebbe rifiutare il componente.
Per una visione più ampia del collegamento dell'alimentatore, dell'ugello, del vuoto e dei sintomi di posizionamento, gli ingegneri possono leggere questa SMT guida alla risoluzione dei problemi di prelievo e posizionamento :

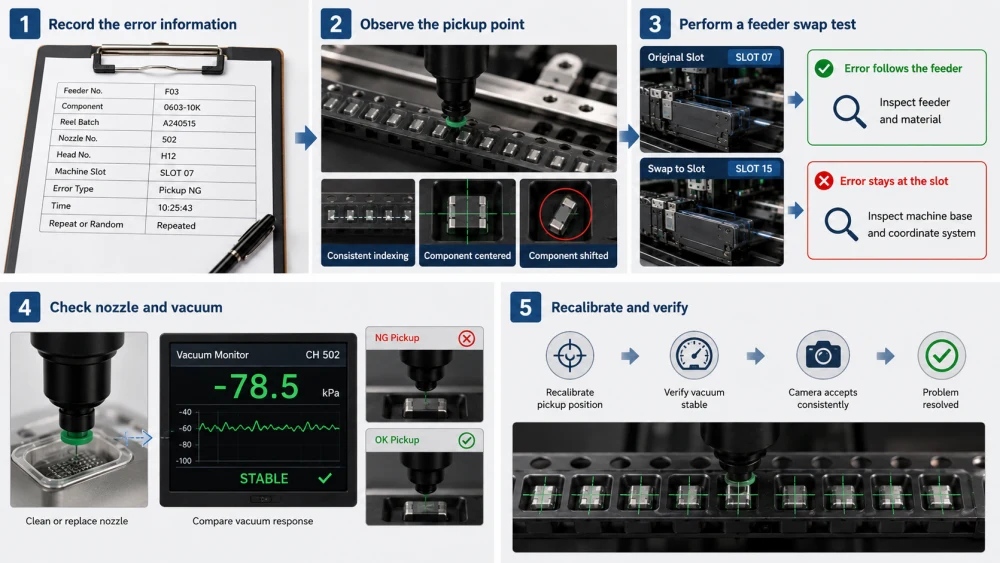

Una sequenza strutturata di risoluzione dei problemi aiuta gli ingegneri a trovare la causa senza modificare troppe variabili.
Registrare il numero dell"alimentatore, il nome del componente, il lotto della bobina, il numero dell"ugello, il numero della testina, lo slot della macchina, il tipo di errore e l"ora in cui si è verificato. Nota se il problema è ripetuto o casuale.
Osservare l"alimentatore durante diversi cicli di indicizzazione. Controlla dove si ferma il componente, se il nastro si muove in modo coerente e se il componente rimane centrato all"interno della tasca.
Spostare l"alimentatore sospetto in un"altra fessura della macchina. Mantenere gli stessi ugelli, programma di componenti e condizioni di produzione. Se l"errore segue l"alimentatore, ispezionare l"alimentatore e il materiale. Se l"errore rimane nello slot, ispezionare la base della macchina e il sistema di coordinate.
Pulire o sostituire l"ugello e confrontare la risposta del vuoto. Se l"errore di prelievo scompare, l"alimentatore potrebbe non essere la causa principale.
Dopo aver corretto la causa sospetta, eseguire cicli di prelievo ripetuti. Confermare che il componente sia centrato, che il valore del vuoto sia stabile e che la fotocamera accetti il prelievo in modo coerente.
SMT L"errore di posizione di prelievo dell"alimentatore è comunemente causato da un"installazione errata dell"alimentatore, indicizzazione del nastro instabile, impostazione errata del passo, ruota dentata usurata, coordinata di prelievo errata, altezza di prelievo inadeguata, movimento del componente all"interno della tasca, problemi di distacco del nastro di copertura, offset errato dell"alimentatore o dati del componente errati.
Il corretto processo di calibrazione dell"alimentatore SMT dovrebbe includere l"ispezione meccanica, la verifica dell"indicizzazione, l"apprendimento delle coordinate di prelievo, la regolazione dell"altezza di prelievo, la conferma del vuoto e i test di ripetibilità. La calibrazione non è completa finché l"alimentatore non funziona in modo coerente su più cicli.
Gli ingegneri dovrebbero anche controllare l"ugello, il sistema di vuoto, l"impostazione della visione e l"imballaggio dei componenti. Un problema all"alimentatore e un problema all"ugello possono creare allarmi macchina molto simili, quindi è importante eseguire test controllati.
I.C.T fornisce una soluzione professionale completa SMT per i produttori di elettronica, inclusa la pianificazione della linea SMT, la configurazione dell"alimentatore, il supporto del processo di prelievo e posizionamento, la guida alla calibrazione dell"alimentatore, l"ispezione, la formazione e la risoluzione dei problemi di produzione. Per gli stabilimenti che devono affrontare ripetuti errori di posizione di prelievo dell"alimentatore, una revisione completa dei dati dell"alimentatore, del materiale, dell"ugello e della macchina può aiutare a migliorare la stabilità del posizionamento.
SMT L"errore di posizione di prelievo dell"alimentatore è solitamente causato da indicizzazione errata del nastro, coordinate di prelievo errate, errore di installazione dell"alimentatore, usura dell"alimentatore, passo del nastro errato, movimento del componente all"interno della tasca o offset errato dell"alimentatore. Può anche sembrare che l"ugello manchi il componente quando il vero problema è la presentazione dell"alimentatore. I tecnici dovrebbero osservare il punto di prelievo ed eseguire un test di scambio dell"alimentatore prima di modificare i parametri della macchina.
Gli ingegneri correggono una posizione errata di prelievo dell"alimentatore controllando la sede dell"alimentatore, pulendo la base dell"alimentatore, verificando il passo del nastro, ispezionando il movimento della ruota dentata, insegnando la coordinata X/Y del prelievo e regolando l"altezza del prelievo. Dopo la regolazione, l"alimentatore deve essere testato su più cicli di indicizzazione. Un singolo prelievo riuscito non dimostra che l"alimentatore sia sufficientemente stabile per la produzione.
Un processo di calibrazione dell"alimentatore SMT solitamente include la pulizia dell"alimentatore, l"ispezione dell"indicizzazione meccanica, la verifica del passo del nastro, l"apprendimento delle coordinate di prelievo, la regolazione dell"altezza di prelievo, la conferma del vuoto e il test di ripetibilità. Quando possibile, il processo dovrebbe utilizzare una bobina di componenti sicuramente in buone condizioni. La calibrazione deve essere ripetuta dopo la riparazione dell"alimentatore, una collisione, una conservazione a lungo termine o un errore di prelievo ripetuto.
Sì, un problema all"alimentatore può causare il rifiuto del componente. Se il componente viene prelevato dal bordo o da un angolo, il sistema di visione potrebbe rifiutarlo perché il suo centro, la rotazione o il contorno non rientrano nell"intervallo consentito. La macchina potrebbe segnalare un rifiuto della visione anche se l"alimentatore ha creato l"offset di prelievo originale. La posizione di raccolta, il numero dell"ugello, il valore del vuoto e l"immagine della telecamera devono essere esaminati insieme.
Gli alimentatori SMT devono essere calibrati in base all"utilizzo, alle condizioni dell"apparecchiatura e alla cronologia dei difetti. L"alimentatore ad alto utilizzo può richiedere ispezioni più frequenti rispetto all"alimentatore a basso utilizzo. La calibrazione deve essere eseguita anche dopo una riparazione, una collisione, un"indicizzazione anomala, un errore di prelievo ripetuto o una conservazione a lungo termine. Invece di utilizzare solo un intervallo di calendario fisso, le fabbriche dovrebbero combinare la manutenzione programmata con i dati effettivi sulle prestazioni dell"alimentatore.
SMT gli errori di posizione di prelievo dell"alimentatore sono spesso causati da una combinazione di condizioni meccaniche, software, materiali e di processo. L"alimentatore potrebbe essere posizionato in modo errato, il nastro potrebbe essere indicizzato in modo impreciso, il componente potrebbe spostarsi all"interno della tasca oppure il programma potrebbe utilizzare la coordinata di prelievo errata.
Una soluzione affidabile inizia con l"analisi dei modelli di errore e l"osservazione diretta del punto di prelievo. Gli ingegneri dovrebbero quindi controllare l"installazione dell"alimentatore, l"indicizzazione, il passo, le coordinate di prelievo, l"altezza di prelievo, l"imballaggio dei componenti, le condizioni degli ugelli, la risposta del vuoto e i dati di visione in una sequenza controllata.
Con un processo disciplinato di calibrazione dell"alimentatore SMT e un monitoraggio regolare delle prestazioni, le fabbriche possono ridurre i guasti nel prelievo dei componenti, gli sprechi di materiale, i fermi macchina e l"instabilità di posizionamento. I.C.T può supportare i produttori con attrezzature pratiche SMT e soluzioni di processo, dalla configurazione dell"alimentatore all"ottimizzazione completa della linea di produzione.
