La saldatura ad azoto e a riflusso di aria utilizza lo stesso ciclo di riscaldamento di base, ma crea atmosfere diverse attorno al PCB. Il riflusso dell"aria utilizza l"atmosfera circostante. Il riflusso di azoto sostituisce gran parte dell"aria con un gas inerte per ridurre l"ossigeno durante il riscaldamento.
La scelta migliore dipende dall"assemblaggio, dalla pasta saldante, dalla finitura superficiale, dall"obiettivo di qualità, dal volume di produzione e dai costi operativi. L"azoto può migliorare il margine del processo, ma non è automaticamente necessario per ogni linea SMT.
Nel riflusso dell"aria, il PCB si muove attraverso zone riscaldate mentre l"aria normale circonda la pasta saldante e i componenti. Il flusso rimuove gli ossidi superficiali mentre la pasta si scioglie e la saldatura forma il giunto durante la fase di rifusione.
Il riflusso dell"aria è semplice da utilizzare e non richiede la fornitura continua di azoto. È spesso adatto per assemblaggi standard con pasta stabile, geometria del cuscinetto generosa e margine di processo sufficiente.
Nel riflusso dell"azoto, il forno introduce l"azoto nel tunnel di processo. Il gas sostituisce l"ossigeno e riduce il rischio di ossidazione mentre la tavola è calda.
La guida completa alla saldatura a riflusso di azoto spiega come il controllo dell'atmosfera interagisce con la profilazione, la stampa, il posizionamento e l'ispezione.
L"ossigeno reagisce con il rame, le terminazioni dei componenti e la polvere di saldatura a temperatura elevata. Gli strati di ossido possono far sì che la saldatura fusa si diffonda più lentamente e possono aumentare il rischio di raccordi non bagnati o incoerenti.
L"azoto riduce l"ossigeno disponibile per questa reazione. Il vantaggio è solitamente più visibile su rame esposto, finiture difficili, piccoli cuscinetti e processi senza piombo ad alta temperatura.
Il flusso rimuove gli ossidi durante il riscaldamento, ma la sua attività è limitata dal tempo e dalla temperatura. Un ambiente a basso contenuto di ossigeno può ridurre il lavoro richiesto dal flusso e fornire una finestra di processo più ampia.
Ciò non significa che l"azoto possa sostituire una buona selezione del flusso. La conservazione della pasta, le condizioni dello stencil, il volume di stampa e il profilo termico rimangono fondamentali.

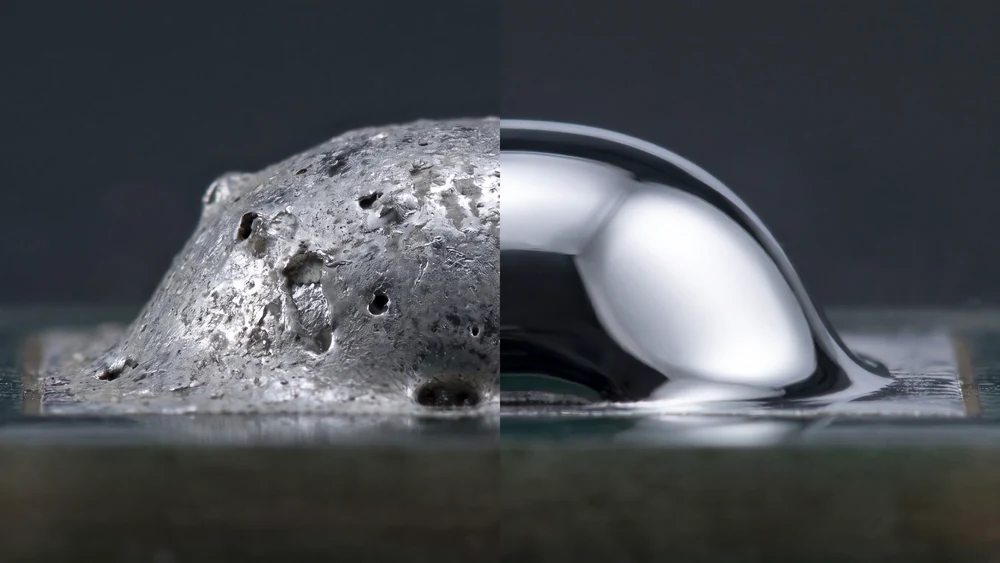

Una buona bagnatura crea un legame continuo tra la saldatura, la piazzola e la terminazione del componente. In un"atmosfera atmosferica, l"ossidazione può rallentare la diffusione della saldatura su alcune superfici. L"azoto può aiutare la saldatura a diffondersi in modo più uniforme.
Per le schede difficili, la bagnatura della saldatura e la qualità delle giunzioni dovrebbero essere valutate con le schede di produzione reale piuttosto che giudicate solo dall'aspetto visivo.
L"azoto può ridurre la non bagnabilità, la dewetting, le sfere di saldatura e la forma del raccordo instabile. Potrebbe avere scarso effetto sui difetti causati da un eccesso di pasta, uno scarso allineamento, cuscinetti danneggiati o un profilo termico errato.
Difetti separati per causa. È utile un tasso di difetti totale inferiore, ma il team di processo dovrebbe anche sapere quale categoria di difetti è cambiata.
I componenti a passo fine hanno cuscinetti piccoli e margine di processo limitato. Una piccola variazione nel volume della saldatura, nell"ossidazione o nel bilancio termico può creare ponti o bagnatura incompleta.
Per l'assemblaggio SMT a passo fine , l'azoto può migliorare la consistenza quando la finitura e la pasta del pannello sono già ben controllate.
I prodotti automobilistici, medicali, aerospaziali, di elettronica di potenza e di controllo industriale possono richiedere prove di processo più solide. Se una specifica del cliente o uno standard di affidabilità interno richiede un basso livello di ossigeno, potrebbe essere necessario il riflusso di azoto.
La decisione dovrebbe anche considerare il costo dei guasti sul campo. Una piccola spesa per il gas può essere ragionevole quando impedisce costose rilavorazioni, rottami o rischi di garanzia.
Le leghe senza piombo spesso richiedono temperature di picco più elevate rispetto alle leghe stagno-piombo. Una temperatura più elevata aumenta la pressione di ossidazione e riduce il tempo disponibile per l"attività del flusso.
Il processo di riflusso dell'azoto senza piombo può migliorare la stabilità della bagnatura, soprattutto quando le leghe SAC vengono utilizzate con finiture di pannelli impegnative.
Molti assemblaggi senza piombo funzionano con successo in aria. Una pasta adatta, una superficie pulita, un profilo corretto e un design adeguato della ventosa possono fornire un margine di processo sufficiente.
Eseguire un confronto prima di cambiare attrezzatura. Confronta lo stesso pannello in aria e azoto mantenendo costanti il lotto di pasta, la velocità del trasportatore, il profilo termico e lo schema di caricamento.
Non esiste un unico obiettivo di ossigeno per ogni prodotto. Il livello corretto dipende dalla lega, dalla composizione chimica della pasta, dalla finitura della scheda, dal passo dei componenti, dalla massa termica e dalle aspettative di affidabilità.
Il livello di ossigeno di riflusso dell'azoto deve essere definito insieme alla posizione del sensore, alla condizione di carico normale, al limite di allarme e al limite di azione.

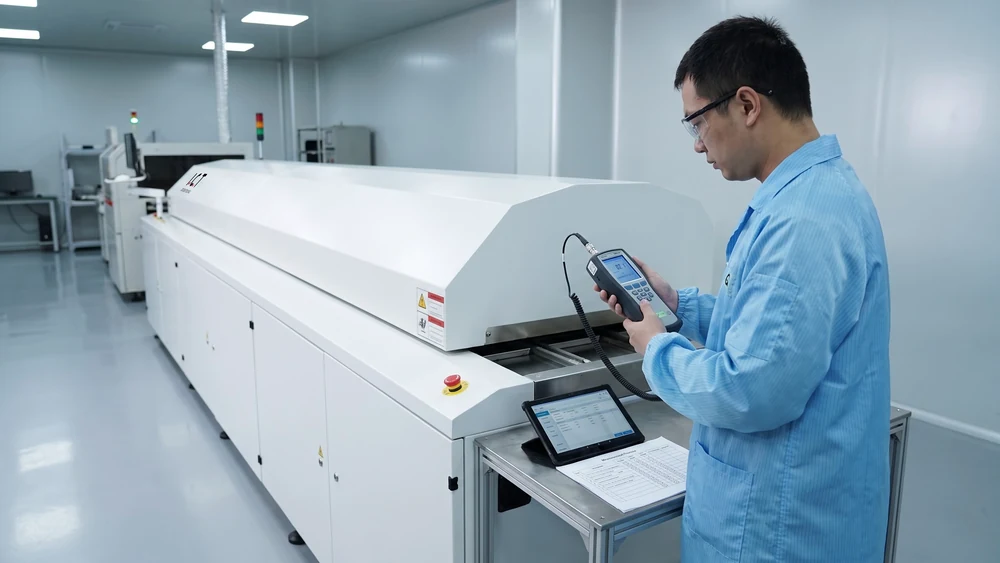

Lasciare che il forno raggiunga la stabilità termica prima di misurare. Registra l"ossigeno, il flusso di azoto, le temperature della zona, la velocità del trasportatore e il caricamento delle schede. Le letture effettuate con le porte aperte o senza carico normale possono essere fuorvianti.
Calibrare l"analizzatore di ossigeno secondo le istruzioni del produttore. Una linea di campionamento difettosa o una risposta ritardata del sensore possono far sembrare instabile un processo stabile.
Il riflusso dell"aria evita i costi di acquisto, stoccaggio e distribuzione dell"azoto. Potrebbe anche richiedere una minore manutenzione dell"atmosfera. Ciò può renderlo interessante per prodotti di volume ridotto o assemblaggi con ampia tolleranza di processo.
Il riflusso dell"azoto aggiunge consumo di gas, gestione della fornitura, controlli delle perdite, manutenzione dell"analizzatore e controlli delle apparecchiature. Il costo del gas dipende dalla portata, dalle ore di funzionamento, dai cicli di spurgo, dalla modalità standby e dalle perdite.
Utilizzare un pratico del consumo di azoto calcolo prima di confrontare i due processi.
Una piattaforma affidabile del forno a rifusione SMT dovrebbe fornire un controllo stabile della temperatura, una tenuta efficace, uno scarico regolabile, il monitoraggio dell'ossigeno e punti di manutenzione accessibili.
Per una nuova linea, i requisiti relativi all"atmosfera dovrebbero essere rivisti insieme alla stampante, alla macchina di posizionamento, al sistema di ispezione e al software di tracciabilità.
Iniziare con un consiglio di rappresentanza della produzione. Utilizza lo stesso stencil, incolla, programma dei componenti, velocità del trasportatore e profilo termico. Confronta le condizioni dell"aria e dell"azoto utilizzando un numero sufficiente di schede per catturare la variazione normale.
Misura la resa al primo passaggio, la non bagnabilità, i ponti, lo svuotamento, le sfere di saldatura, il tempo di rilavorazione e i risultati dell"ispezione. Aggiungi sezioni trasversali o test di affidabilità quando il prodotto li richiede.
Non confrontare solo il costo dell’aria e dell’azoto. Includere scarti, manodopera di rilavorazione, interruzioni della linea, tempi di ispezione, approvazione del cliente e affidabilità sul campo.
Se i due processi producono lo stesso risultato, l’aria potrebbe essere più economica. Se l’azoto rimuove un difetto ricorrente o protegge un assieme di alto valore, il suo costo aggiuntivo può essere giustificato.
Una volta che il processo dell'azoto si è stabilizzato, controllare le guarnizioni, il bilanciamento dello scarico, la pressione di alimentazione e le impostazioni di standby. Applica l'ottimizzazione del flusso di azoto in piccoli passaggi e verifica sia il recupero dell'ossigeno che la qualità del giunto.
No. L"azoto offre un"atmosfera a basso contenuto di ossigeno, ma il valore dipende dalla scheda e dal processo. Il riflusso dell"aria può essere del tutto adeguato per i gruppi standard. Un confronto controllato fornisce prove migliori rispetto a un’ipotesi generale.
No. L"azoto può ridurre i difetti legati all"ossidazione, come filetti non bagnanti o inconsistenti. Non elimina errori di stampa, pasta insufficiente, posizionamento errato, contaminazione, squilibrio termico o componenti danneggiati.
L"obiettivo dovrebbe derivare dal fornitore della pasta, dai requisiti del cliente e dalla prova di produzione. Definire un valore operativo normale e cancellare i limiti di allarme. Specificare sempre dove e in quali condizioni di carico viene misurato l"ossigeno.
No. Molti prodotti senza piombo funzionano correttamente nell"aria. L"azoto è più utile quando temperature elevate, passo fine, finiture difficili o requisiti di affidabilità creano una finestra di processo ristretta.
Misurare il flusso effettivo, riparare le perdite, bilanciare lo scarico, utilizzare impostazioni di standby adeguate e ridurre il flusso solo dopo la convalida. Il risparmio di gas non dovrebbe mai avvenire a scapito di livelli di ossigeno instabili o di una qualità inferiore delle giunzioni.
Controllare la pressione di alimentazione dell"azoto, le valvole, i filtri, le guarnizioni delle porte, i pannelli di accesso, le impostazioni di scarico, il caricamento della scheda e le condizioni dell"analizzatore. Registrare l"evento e confermare la lettura dopo l"azione correttiva.
