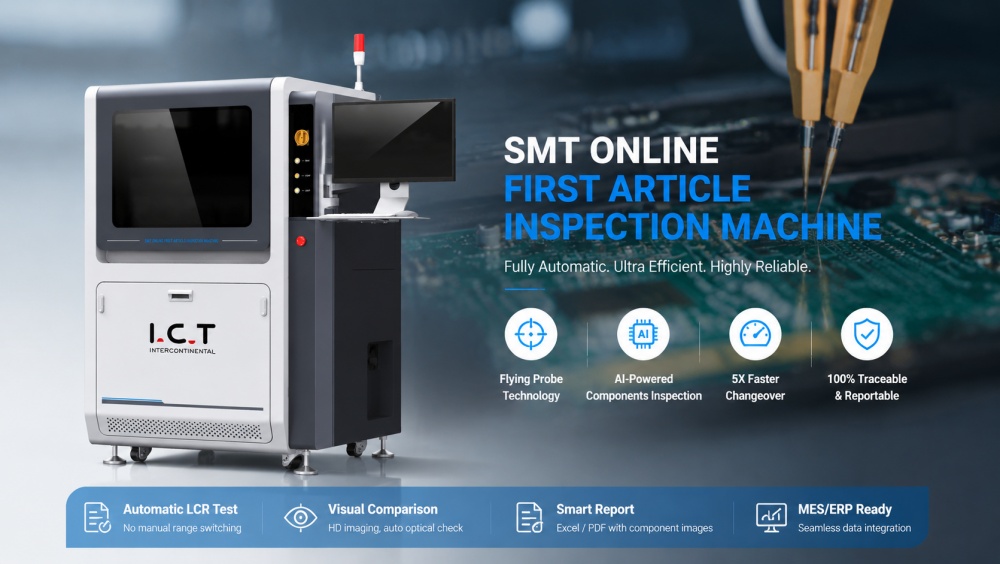

I.C.T- FAI1095 |SMT Macchina per l'ispezione online del primo articolo

I.C.T |SMT Macchina per l'ispezione online del primo articolo
Si tratta di un'apparecchiatura di ispezione del primo articolo con sonda volante autosviluppata e prodotta che utilizza un gruppo di sonde volanti per modificare automaticamente l'intervallo e testare automaticamente i componenti LCR.Risolve i problemi legati ai lunghi tempi di rilevamento, agli elevati costi di manodopera, alla copertura di rilevamento incompleta, all'elevata probabilità di errore e alla difficoltà di tracciabilità.
  • I.C.T- FAI1095

  • I.C.T

Stato di disponibilità:
Quantità:


I.C.T- FAI1095 |SMT Macchina per l'ispezione online del primo articolo


Panoramica

Panoramica
I.C.T Sistema di ispezione del primo articolo ICT-FAI1095


SMT Macchina per l'ispezione online del primo articolo

Introduzione:


I.C.T-FAI1095 è un avanzato PCBA tester completamente automatico per il primo articolo di test della sonda volante.Sovverte il tradizionale test di bloccaggio manuale del materiale.Adotta il metodo di rilevamento della sonda volante, combinato con il software per realizzare componenti di rilevamento del bloccaggio del materiale completamente automatici ed entra ed esce automaticamente dalla scheda.L'efficienza è 5 volte quella del tradizionale rilevatore primo articolo FAI, riducendo i tempi di cambio della linea di produzione e migliorando il tasso di utilizzo della linea di produzione.


Caratteristiche di SMT Macchina per l'ispezione del primo articolo online:

1. La macchina sostituisce la manodopera e rileva automaticamente l'LCR.Il processo di rilevamento non richiede la partecipazione manuale, con conseguente risparmio di manodopera.Aumentare la velocità di almeno 3-5 volte, con una media di 1 secondo per componente.Più componenti sono presenti sulla scheda, più evidente è il vantaggio.

2. Utilizzando un sistema avanzato di intelligenza artificiale, è in grado di identificare il consumo di distinta base errato/ripetuto, pezzi multipli, pezzi piccoli, inversione, materiali errati, ecc. E i dati di rilevamento verranno visualizzati in modo sincrono in tempo reale, prevenendo efficacemente errori umani e omissioni.

3. Il processo di test è un giudizio di prova completamente automatico, non è necessario inserire manualmente materiali, non è necessario cambiare intervallo, non è necessario confrontare manualmente i valori misurati, il sistema giudica automaticamente PASSATO e FALLITO.

4. L'apparecchiatura può ottenere PCBA grafica ad alta definizione, che può ingrandire l'oggetto reale decine di volte.Sono presenti componenti serigrafici e direzionali.Il sistema esegue automaticamente il rilevamento del confronto ottico senza partecipazione manuale.

5. La registrazione in tempo reale del processo di test non può essere modificata e la scena di rilevamento può essere ripristinata, il che è facile da tracciare;e può supportare la definizione delle autorizzazioni dell'utente per prevenire operazioni errate.

6. Può generare automaticamente un rapporto di prova completo e il rapporto di prova può essere selezionato e stampato nei formati Excel e PDF ed è dotato di immagini dei componenti e informazioni correlate a PCBA.

7. Compatibile con vari formati di distinta base.

8. L'ispezione del campionamento o l'ispezione del campionamento del rifornimento di carburante, in base alla funzione di ispezione del campionamento della posizione della stazione, può condurre un'ispezione casuale in base alla tabella della posizione della stazione, alla tabella della distinta base o all'ispezione del campionamento del rifornimento di carburante a metà strada.

9. Funzione docking MES, il report può essere agganciato al sistema MES del cliente, basta caricarlo sul computer.

10. Funzione ausiliaria della progettazione del disegno, il sistema può colorare e contrassegnare il disegno e il contenuto della marcatura include numero di tag, valore standard, precisione e specifica.11. Funzione di protezione dallo spegnimento.



Vantaggio della macchina per l'ispezione del primo articolo online SMT:


Rilevamento completamente automatico della sonda volante

Rilevamento completamente automatico della sonda volante


Il software identifica automaticamente la distinta base e le informazioni sulle coordinate, regola automaticamente le dimensioni e l'angolo dei componenti e misura automaticamente tramite sonde mobili, eliminando la necessità di misurazione manuale nell'intero processo.


Determinazione automatica del risultato del rilevamento

Riconoscimento e giudizio automatici


Confronto visivo automatico per chip IC, diodi, transistor, resistori, condensatori e altri componenti contenenti caratteri.La serigrafia del resistore può essere rilevata con un clic e il processo di programmazione è semplice e veloce.Il programma può essere programmato una volta e riutilizzato più volte.


Determinazione automatica del risultato del rilevamento

Il sistema riceve dai dati del ponte digitale e giudica automaticamente PASS (corretto) o CADUTA (sbagliato), e il giudizio artificiale di PASS può essere condotto tramite computer.Il risultato del rilevamento viene visualizzato in tempo reale, con l'eliminazione completa dell'ispezione mancante.


Funzione Docking ERP e MES

Il report può essere collegato al sistema ERSMES del cliente, caricato tramite computer, ed i risultati possono essere monitorati e tracciati in tempo reale.


Specifiche della macchina per l'ispezione del primo articolo online SMT:


Modello I.C.T-FAI1095
PCB Dimensioni (mm) M: 350 mm*450 mm
PCB Altezza In alto 25 mm, in basso 50 mm
Precisione 0,05%
Intervallo di visualizzazione della misurazione R: 0,01 milioni di ohm ~ 99,9999 milioni di ohm L: 0,01 nH ~ 9999,9 HC: 0,00001 pF ~ 9,9999 F
Velocità di rilevamento media 1 secondi/componente
Rileva tipo di copertura Tipo di dati: utilizzo della distinta base errato, posizioni ripetute, definizione mancante delle coordinate XY, definizioni multiple;Circuito stampato: incollaggi multipli, parti mancanti, parti errate, inversione, rollover, offset, rotazione, ecc.
Controllo del processo SPC I dati del test vengono registrati durante tutto il processo ed è possibile produrre report nei formati Excel e PDF e la scena del test può essere ripristinata in una fase successiva per fornire una base di tracciabilità.
Angolo del componente Supporta componenti da 0°, 90°, 180°, 270° e 45°, 135°, 225° e altre parti oblique.
Modalità server Utilizzando un database centrale, i dati di più FAI possono essere gestiti in modo centralizzato
Alimentazione elettrica AC220V, 50/60Hz, meno di 1,5KVA
Dimensioni del contorno 1085*1122*1638mm
Peso 700KG

* I.C.T continua a lavorare su qualità e prestazioni, le specifiche e l'aspetto possono essere aggiornati senza particolare preavviso.
