SMT gli errori di riconoscimento visivo si verificano quando il sistema della fotocamera non è in grado di identificare correttamente la posizione, la forma, la polarità o l'orientamento di un componente. Le soluzioni avanzate di ispezione visiva SMT aiutano i produttori a migliorare la stabilità del riconoscimento dei componenti e a ridurre i falsi scarti durante il posizionamento ad alta velocità. In molte fabbriche, ciò si manifesta sotto forma di errore nel riconoscimento della telecamera dei componenti, allarmi visivi ripetuti, rilevamento di rotazione errata o conferma di presa instabile. Il problema spesso non è solo la fotocamera. L'illuminazione, i dati della confezione, le condizioni degli ugelli, l'altezza di prelievo, la presentazione dell'alimentatore e persino il contrasto del cartone possono influenzare la qualità del riconoscimento.
Questo articolo spiega le cause più comuni dell"errore di riconoscimento visivo SMT e mostra i passaggi pratici per la risoluzione dei problemi di visione artificiale SMT che aiutano gli ingegneri a stabilizzare il posizionamento, ridurre i falsi scarti e mantenere un controllo di qualità elevato. È scritto per SMT ingegneri di processo, tecnici, team di manutenzione e responsabili di produzione che necessitano di un modo affidabile per risolvere i problemi di posizionamento relativi alle telecamere senza congetture.
Sommario
Il riconoscimento visivo è il modo in cui la macchina conferma che il componente prelevato è la parte giusta, nella giusta posizione, con il giusto orientamento, prima che avvenga il posizionamento. È un punto di controllo, non solo l"immagine di una telecamera. Quando il sistema non riesce a leggere correttamente il componente, la macchina potrebbe rifiutare il pezzo, arrestare la linea o posizionare l"orientamento sbagliato se le impostazioni sono troppo lente.
La telecamera solitamente controlla il centro del componente, il contorno del corpo, l"angolo di rotazione, il segno di polarità, la forma del conduttore o del terminale e la posizione della confezione rispetto all"ugello. Per i componenti passivi di piccole dimensioni, il sistema potrebbe necessitare solo di un contorno del corpo pulito e di un punto centrale. Per IC, connettore, LED o pacchetto polarizzato, l"attività di riconoscimento è più complessa perché la fotocamera deve rilevare sia la forma che l"orientamento.
Ecco perché il mancato riconoscimento di un componente della fotocamera non è sempre un semplice guasto hardware. La macchina potrebbe leggere l"immagine sbagliata, la modalità di illuminazione sbagliata, la definizione della confezione sbagliata o una parte che si è spostata leggermente durante il ritiro. Se la linea tratta ogni allarme visivo come un problema alla telecamera, la vera causa può rimanere nascosta.
Il posizionamento di SMT dipende da tolleranze molto piccole. Un componente può essere largo solo pochi millimetri e la telecamera deve confermarne la posizione in una frazione di secondo. Se la parte è decentrata, lucida, scura, trasparente, ruotata o parzialmente oscurata dall"ugello, il riconoscimento può diventare instabile. Questa sensibilità è normale. L’obiettivo non è rimuovere la logica della visione, ma rendere l’input di riconoscimento più pulito e coerente.

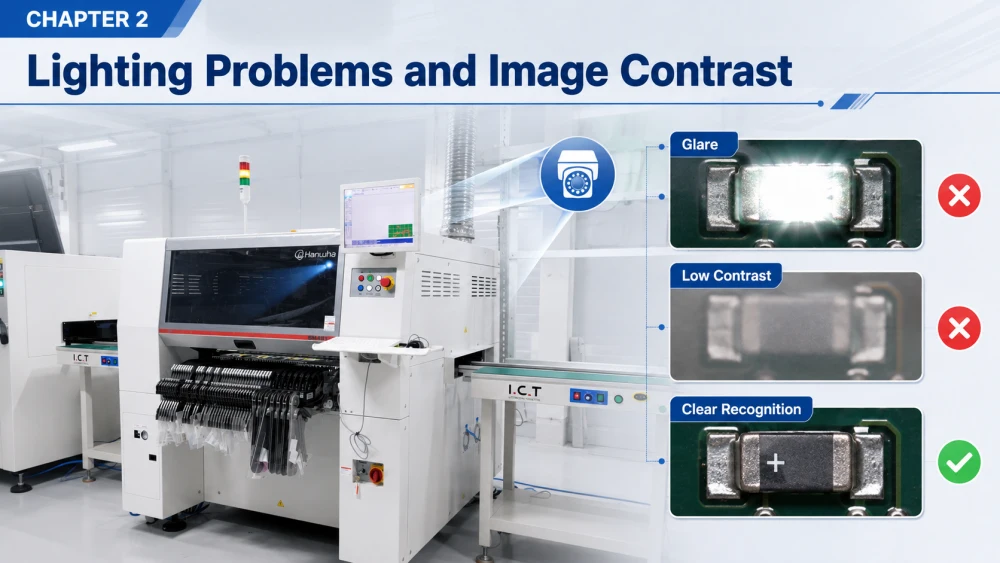

L"illuminazione è una delle cause più comuni di SMT errore di riconoscimento della vista. La fotocamera può riconoscere solo ciò che può vedere chiaramente. Se la luce è troppo forte, troppo debole, irregolare o riflessa dalla superficie del componente, l"immagine potrebbe apparire buona all"operatore ma essere comunque instabile per l"algoritmo di riconoscimento.
Pacchetti diversi necessitano di condizioni di illuminazione diverse. Le moderne macchine pick and place utilizzano sistemi di visione SMT avanzati con modalità di illuminazione ottimizzate per gestire diverse superfici delle confezioni. Un corpo IC nero potrebbe richiedere un forte contrasto. Un pacchetto metallico riflettente potrebbe richiedere un'illuminazione più morbida per evitare l'abbagliamento. La confezione trasparente o semitrasparente può confondere il rilevamento dei bordi perché la fotocamera potrebbe vedere riflessi interni invece di un contorno netto. Anche una piccola variazione dell'angolo o dell'intensità può influire sulle prestazioni di riconoscimento.
Quando la qualità dell"immagine diminuisce, il sistema potrebbe leggere erroneamente il centro, non riuscire a rilevare il segno di polarità o rifiutare un componente valido perché il bordo non è chiaro. In una fabbrica molto impegnata, ciò si manifesta spesso come un errore di riconoscimento intermittente, più difficile da risolvere rispetto a un allarme costante.
Gli ingegneri dovrebbero prima controllare l"immagine reale, non solo il testo dell"allarme. L"immagine deve mostrare un contorno chiaro, un contrasto stabile e un segno di polarità visibile, se necessario. Se l"immagine è offuscata o instabile, controlla la fonte di luce, la pulizia dell"obiettivo, le condizioni del riflettore, l"angolazione della telecamera e la modalità di illuminazione nella libreria del pacchetto.
È inoltre utile confrontare l"immagine con lo stesso componente, lo stesso ugello e la stessa posizione dell"alimentatore. Se l"immagine cambia solo su un lato della scheda o su una testa della macchina, il problema potrebbe essere meccanico anziché ottico. Le correzioni dell"illuminazione sono utili solo quando l"immagine è la vera causa principale, non quando il componente si muove o viene selezionato male.
Un numero molto elevato di casi di errore nel riconoscimento della fotocamera dei componenti è causato da errori della libreria di pacchetti. La fotocamera potrebbe funzionare correttamente, ma la macchina sta confrontando l"immagine con i dati del pacco errati. Ciò accade spesso dopo che una libreria copiata viene riutilizzata per una nuova parte che sembra simile ma non identica.
La definizione del pacco deve corrispondere alle dimensioni del corpo, al centro di ritiro, all"altezza, al contrassegno di polarità, al conteggio dei lead, alla forma del contorno e al metodo di riconoscimento. Se uno qualsiasi di questi valori è sbagliato, la macchina potrebbe calcolare il centro sbagliato o rifiutare la parte perché non valida. Ciò è particolarmente comune per contenitori piccoli, corpi asimmetrici, componenti polarizzati e contenitori con sottili segni sulla superficie.
Una voce copiata può creare SMT errori ripetuti di riconoscimento della vista in più lavori se il team la utilizza come scorciatoia. La telecamera non riconosce le intenzioni dell"operatore. Conosce solo i dati che gli sono stati forniti. Ecco perché la disciplina della libreria dei pacchetti è importante tanto quanto la manutenzione della macchina.
Gli ingegneri dovrebbero confrontare riga per riga il componente reale con il record del pacchetto. È necessario controllare l"immagine della confezione, la direzione della polarità, le dimensioni del corpo, il centro di riconoscimento e l"angolo di rotazione accettabile. Se la libreria è stata clonata da una parte simile, l"approccio più sicuro è verificarla con l"ispezione del primo articolo e un test controllato prima della produzione completa.
Nelle fabbriche sensibili alla qualità, lo standard di libreria dovrebbe essere trattato come parte del sistema di controllo del processo, non come un file di configurazione monouso. I.C.T aiuta i produttori con soluzioni SMT complete, tra cui supporto del processo, abbinamento delle apparecchiature e configurazione della linea, in modo che il controllo della confezione, il controllo dell"alimentatore e la logica di riconoscimento possano lavorare insieme invece di essere gestiti separatamente.

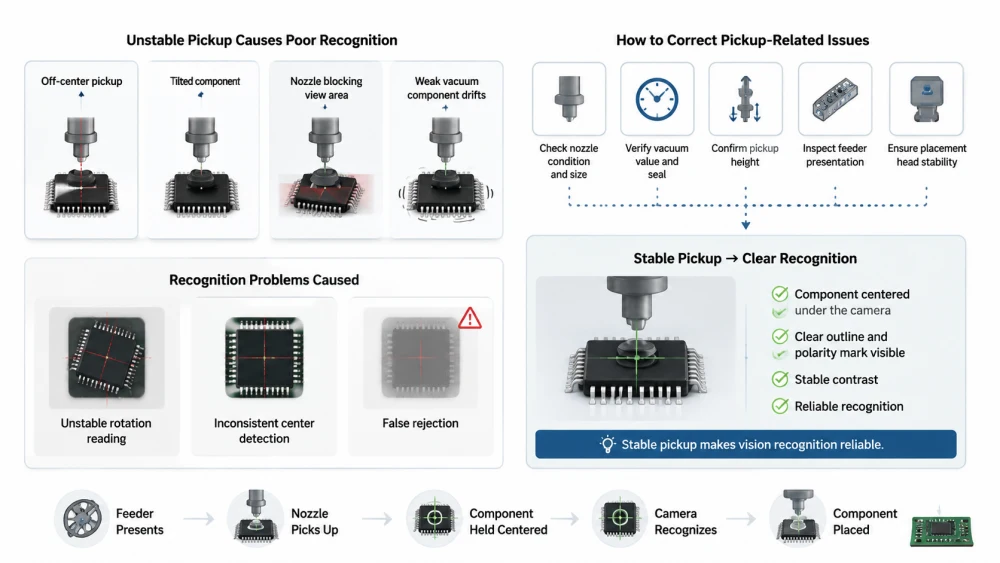

Il riconoscimento visivo spesso fallisce perché il componente non è centrato correttamente quando la fotocamera lo controlla. Se la parte è inclinata, spostata o parzialmente nascosta dall"ugello, l"immagine potrebbe diventare ambigua anche se la fotocamera stessa è integra. Questo è il motivo per cui la risoluzione dei problemi relativi alla visione artificiale SMT deve includere la catena di prelievo, non solo la telecamera.
L"ugello dovrebbe trattenere il componente nel punto centrale previsto. Se il pickup non è centrato, la parte potrebbe ruotare leggermente durante lo spostamento. Se la punta dell"ugello è usurata, bloccata o della dimensione sbagliata, la parte potrebbe posizionarsi in modo non uniforme e oscurare l"area di visualizzazione. Un vuoto debole può anche lasciare che il componente si sposti quanto basta per confondere il riconoscimento.
Questi problemi si manifestano spesso come lettura della rotazione instabile, rilevamento del centro incoerente o ripetuti falsi scarti sullo stesso pacco. Potrebbe sembrare che la macchina abbia un problema con la fotocamera, ma la vera causa è la geometria instabile del pickup.
Gli ingegneri dovrebbero controllare le condizioni degli ugelli, le dimensioni degli ugelli, il valore del vuoto, l"altezza di prelievo, la presentazione dell"alimentatore e la stabilità della testa di posizionamento. Se lo stesso problema di riconoscimento riguarda un ugello o una testa della macchina, ciò è un forte segno che il problema è meccanico. La pulizia dell"ugello, il controllo della tenuta e la conferma del percorso del vuoto possono risolvere molti allarmi visivi ricorrenti.
Il componente deve essere centrato sotto la fotocamera in modo ripetibile prima che venga avviato il riconoscimento dell"immagine. Una volta che il pickup diventa stabile, la fotocamera può svolgere il suo lavoro in modo più affidabile. Questo è uno dei motivi per cui la risoluzione dei problemi visivi dovrebbe essere collegata alla manutenzione dell"alimentatore e degli ugelli, non isolata da essi.
Per una visione più ampia del collegamento tra raccolta, alimentatore, ugello e sintomi visivi, i produttori possono fare riferimento a questa SMT guida alla risoluzione dei problemi di prelievo e posizionamento.
Alcuni SMT errori di riconoscimento visivo non riguardano se la macchina vede la parte, ma se la comprende correttamente. Un componente potrebbe essere visibile, ma il sistema potrebbe comunque rifiutarlo perché l"angolo è sbagliato, il segno di polarità non è chiaro o la forma non corrisponde alla libreria prevista.
Gli errori di rotazione si verificano quando il componente viene prelevato con un"angolazione leggermente diversa da quella prevista. Gli errori di polarità si verificano quando la macchina non è in grado di identificare correttamente il segno, appuntare una direzione o un orientamento asimmetrico del corpo. Gli errori di riconoscimento della forma si verificano quando il contorno è troppo debole, troppo riflettente o troppo simile a un altro pacchetto.
Questi problemi sono particolarmente comuni per LED, diodo, connettore, QFN, IC e altri pacchetti polarizzati. Un piccolo segno facilmente visibile da un essere umano potrebbe comunque essere difficile per la fotocamera se la modalità di illuminazione o la soglia dell"immagine sono sbagliate.
La libreria del pacchetto dovrebbe includere la direzione corretta della polarità e la tolleranza di rotazione. Il controllo del primo articolo dovrebbe verificare che la macchina stia leggendo lo stesso orientamento previsto dal processo. Se l"immagine della telecamera è buona ma il sistema rifiuta comunque le parti corrette, la soglia di riconoscimento potrebbe essere troppo rigida o la definizione della confezione potrebbe essere errata.
Gli operatori non dovrebbero risolvere i problemi di orientamento allentando ogni tolleranza. Ciò può ridurre gli allarmi per un po’, ma può consentire il passaggio dei difetti reali. Una soluzione migliore è migliorare la qualità dell"immagine, i dati della confezione e la ripetibilità del ritiro in modo che la fotocamera riconosca la parte giusta per il motivo giusto.

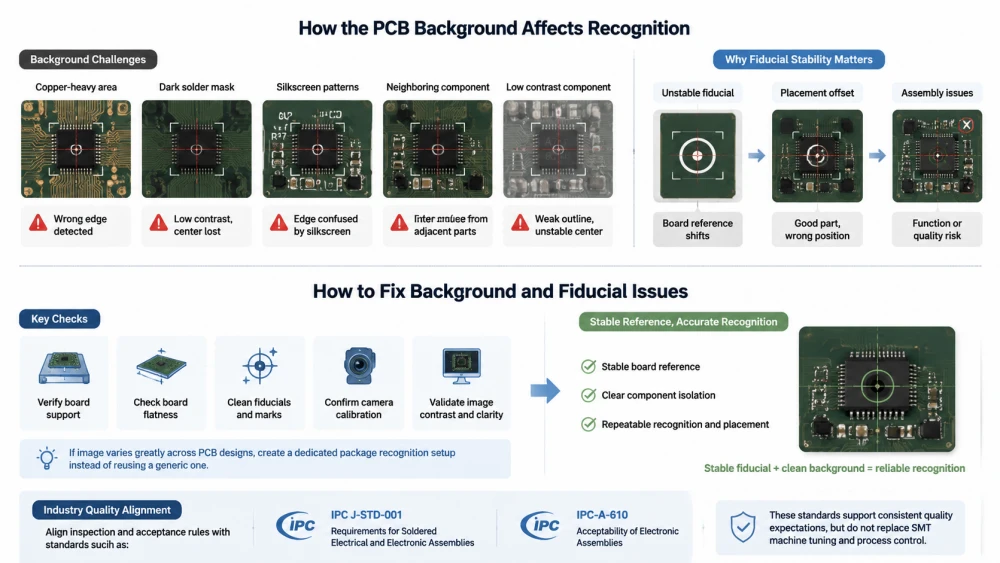

La visione non avviene nel vuoto. Anche lo sfondo attorno al componente è importante. Se la superficie PCB è troppo lucida, troppo scura, troppo modellata o di colore troppo vicino al componente, la fotocamera potrebbe avere difficoltà a isolare la parte dalla scheda. Anche i fiduciali, il colore della maschera di saldatura e i riflessi locali possono influenzare l"immagine.
Alcune tavole creano un forte contrasto, mentre altre creano rumore visivo. Aree ricche di rame, maschera di saldatura scura, motivi serigrafici e componenti adiacenti possono rendere l"immagine meno stabile. Ciò diventa più evidente quando il componente stesso è piccolo o con un contrasto basso. La fotocamera potrebbe quindi rilevare il bordo sbagliato o perdere il punto centrale.
Il riconoscimento fiduciario può anche influenzare l’accuratezza del posizionamento a valle. Se il riferimento della tavola è instabile, la macchina potrebbe posizionare le parti belle nella posizione sbagliata. Questo è il motivo per cui la qualità dei riferimenti del consiglio di amministrazione e la qualità della visione dei componenti dovrebbero essere riviste insieme.
Gli ingegneri devono verificare il supporto della scheda, la planarità della scheda, la pulizia fiduciaria e la calibrazione della fotocamera. Se l"immagine visiva cambia radicalmente da un design PCB a un altro, la libreria del pacchetto potrebbe richiedere una configurazione di riconoscimento separata anziché una generica riutilizzata. Un riferimento scheda chiaro e ripetibile aiuta il sistema di riconoscimento a isolare correttamente il componente.
Per un linguaggio di controllo qualità più ampio, alcune fabbriche allineano le proprie regole di ispezione e accettazione a standard come IPC J-STD-001 e IPC-A-610. Tali standard non sostituiscono la messa a punto della macchina SMT, ma aiutano a definire aspettative di qualità coerenti su tutta la linea.
Il modo più rapido per risolvere l"errore di riconoscimento visivo SMT è separare i problemi della fotocamera dai problemi del processo. Un metodo stabile previene modifiche casuali e aiuta il team a trovare più rapidamente la vera causa principale.
Se lo stesso errore di riconoscimento segue un componente, è necessario controllare prima la libreria del pacchetto e l"illuminazione. Se segue uno slot dell"alimentatore, le cause più probabili sono la presentazione dell"alimentatore e la posizione di prelievo. Se segue un ugello, è necessario controllare l"usura dell"ugello, la centratura e il vuoto. Se appare solo su una testa della macchina, è necessario ispezionare la fotocamera, l"allineamento meccanico e le condizioni della testa.
Questo metodo di follow-the-failure è una delle forme più affidabili di risoluzione dei problemi di visione artificiale SMT perché trasforma un allarme vago in uno schema ripetibile. Una volta che il modello è visibile, la correzione diventa molto più mirata.
Controlla l"immagine effettiva della telecamera, non solo il codice di allarme.
Confronta il componente con la libreria del pacchetto.
Verificare la modalità di illuminazione, la luminosità e il contrasto.
Ispezionare l"usura dell"ugello, il valore del vuoto e la centratura del raccoglitore.
Controllare la presentazione dell"alimentatore e la stabilità della tasca del nastro.
Confermare il supporto della scheda, la qualità fiduciaria e il contrasto PCB.
Verificare se il problema riguarda una parte, una fessura, un ugello o una testa della macchina.
Quando questi controlli vengono eseguiti ogni volta nello stesso ordine, i team dedicano meno tempo a indovinare e più tempo a risolvere la causa reale.

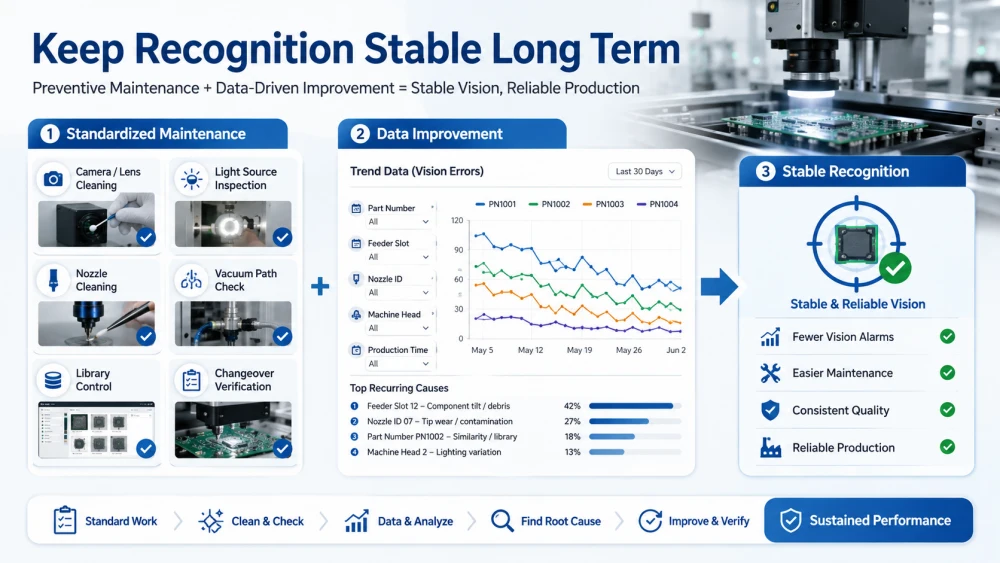

Una volta risolti gli errori visivi, il passo successivo è impedire che si ripresentino. Il riconoscimento stabile dipende dalla configurazione standard, dalla pulizia ordinaria, dal corretto controllo della libreria e dalla verifica regolare al momento del passaggio.
La pulizia dell"obiettivo della fotocamera, l"ispezione della sorgente luminosa, la pulizia degli ugelli e i controlli del percorso di aspirazione dovrebbero tutti far parte della manutenzione programmata. È facile ritardare queste attività perché la macchina può ancora funzionare, ma una piccola quantità di deriva può creare successivamente allarmi visivi ripetuti. La manutenzione preventiva è generalmente più economica rispetto alle ripetute interruzioni della linea.
Se una fabbrica utilizza molti tipi di confezioni, lo standard di riconoscimento dovrebbe essere scritto in modo chiaro. Gli operatori dovrebbero sapere quali parti necessitano di un"illuminazione speciale, quale pacchetto necessita di un controllo più rigoroso della polarità e quale ugello richiede una pulizia più frequente.
Gli errori di visione devono essere registrati in base al numero di parte, allo slot di alimentazione, all"ID dell"ugello, alla testa della macchina e al tempo di produzione. I dati sulle tendenze possono rivelare se lo stesso pacchetto continua a fallire o se il problema si verifica solo dopo il passaggio. Ciò rende più semplice decidere se la soluzione riguarda i dati, l"hardware o la pratica dell"operatore.
Quando una fabbrica tratta il riconoscimento della vista come un processo controllato invece che come un allarme misterioso, l’intera linea diventa più facile da mantenere. Questo è il vero valore della risoluzione dei problemi disciplinata della visione artificiale SMT.
SMT L"errore di riconoscimento visivo è solitamente causato da una combinazione di illuminazione, dati del pacco, posizione di ritiro e contrasto del pannello.
Il mancato riconoscimento dei componenti della fotocamera è spesso un problema di processo, non solo un problema hardware della fotocamera.
Il riconoscimento stabile dipende da librerie di confezioni accurate, ottica pulita, corretto centraggio degli ugelli e presentazione ripetibile dell"alimentatore.
Lo sfondo della scheda, i fiducial e il contrasto PCB possono influenzare la stabilità della fotocamera tanto quanto il componente stesso.
Il miglior metodo di risoluzione dei problemi di visione artificiale SMT consiste nel seguire il guasto per parte, alimentatore, ugello o testa della macchina.
La stabilità a lungo termine deriva dalla manutenzione preventiva, dalla configurazione standard e dalla verifica regolare del primo articolo.
Quando una fabbrica tratta gli errori di visione come parte dell’intera catena di prelievo e posizionamento, il riconoscimento diventa più facile da controllare e molto meno probabile che si ripeta. Il risultato è una migliore precisione di posizionamento, meno falsi scarti e una maggiore stabilità della produzione.
Le cause più comuni sono scarsa illuminazione, dati errati della libreria dei pacchetti, posizione di prelievo instabile, problemi agli ugelli e debole contrasto tra il componente e la scheda. In molti casi la fotocamera funziona correttamente, ma al sistema viene chiesto di leggere un"immagine che non è sufficientemente pulita. Il modo più rapido per risolverlo è ispezionare l"immagine reale e confrontarla con la registrazione del pacco e le condizioni di ritiro.
Il modo migliore è migliorare la qualità dell"immagine prima di modificare la tolleranza. Ciò significa controllare la modalità di illuminazione, la pulizia delle lenti, l"accuratezza della libreria confezioni, la centratura degli ugelli e la stabilità dell"alimentatore. Se l"immagine è chiara ma il sistema continua a non funzionare, potrebbe essere necessario rivedere le impostazioni della libreria o della soglia. Se l"immagine è instabile, è necessario correggere prima l"hardware o il processo di prelievo.
Possono essere entrambe le cose, ma spesso si tratta di un problema di processo che si manifesta come un allarme della telecamera. L"illuminazione, l"usura degli ugelli, la posizione del pickup, il contrasto del cartone e i dati della libreria influenzano tutti il riconoscimento. Un buon metodo di risoluzione dei problemi controlla insieme la fotocamera, la parte, l"alimentatore e la scheda anziché dare per scontato che la fotocamera sia difettosa. Ciò consente di risparmiare tempo ed evitare di sostituire hardware integro.
Solo con cautela. L"ampliamento della tolleranza può ridurre gli allarmi, ma può anche lasciare che un orientamento errato o una scarsa ripresa si trasmettano alla produzione. L"approccio più sicuro consiste nel migliorare innanzitutto l"illuminazione, la definizione della confezione e la ripetibilità del ritiro. Le modifiche alla tolleranza devono essere utilizzate solo dopo che l"immagine e il comportamento della parte sono sufficientemente stabili da supportarle.
Il supporto del processo è utile quando lo stesso problema di riconoscimento continua a ripresentarsi dopo i controlli della fotocamera, dell"illuminazione, dell"alimentatore, dell"ugello e della libreria. È utile anche durante l"impostazione di un nuovo prodotto, una produzione ad alto mix o quando componenti costosi creano rifiuti ripetuti. Un fornitore di soluzioni SMT completo può rivedere la linea come un unico sistema invece di trattare ciascun allarme separatamente.
