La saldatura a riflusso di azoto è un processo di assemblaggio a montaggio superficiale che utilizza l"azoto per creare un ambiente a basso contenuto di ossigeno mentre la pasta saldante si scioglie e forma connessioni elettriche e meccaniche. Il processo è comune nelle produzioni impegnative di PCB perché può ridurre l"ossidazione, migliorare la bagnatura della saldatura e rendere gli assemblaggi difficili più coerenti.
Per capire come funziona la saldatura a riflusso di azoto , è utile osservare il processo completo. La fornitura di azoto, la sigillatura del forno, il controllo dell'ossigeno, la profilazione termica, la chimica della pasta saldante, il caricamento della scheda e l'ispezione sono tutti fattori che influenzano il risultato finale.
L"azoto non è un sostituto universale per una buona stampa o profilazione. È uno strumento di processo. Quando viene applicato al prodotto giusto, può migliorare il margine del processo e ridurre il rischio di qualità.
La saldatura a riflusso di azoto è una saldatura a riflusso eseguita all"interno di un"atmosfera con ossigeno ridotto. L"azoto entra nel tunnel del forno e sposta gran parte dell"aria attorno al PCB. Il pannello passa quindi attraverso zone di riscaldamento e raffreddamento controllate.
La pasta saldante diventa prima morbida, poi raggiunge lo stato liquido e infine solidifica man mano che la scheda si raffredda. Durante la fase liquida, l"azoto riduce la quantità di ossigeno disponibile per reagire con il metallo esposto e la saldatura fusa.
Il riflusso dell"aria standard utilizza l"aria circostante all"interno del forno. Il riflusso dell"azoto aggiunge il controllo dell"atmosfera al processo termico. Il forno deve gestire il flusso di azoto, lo scarico, le guarnizioni, le letture dei sensori e i limiti di allarme.
La guida completa alla saldatura a riflusso di azoto collega la decisione relativa all'atmosfera con la selezione della pasta, il profilo termico, l'ispezione, la manutenzione e i costi di produzione.

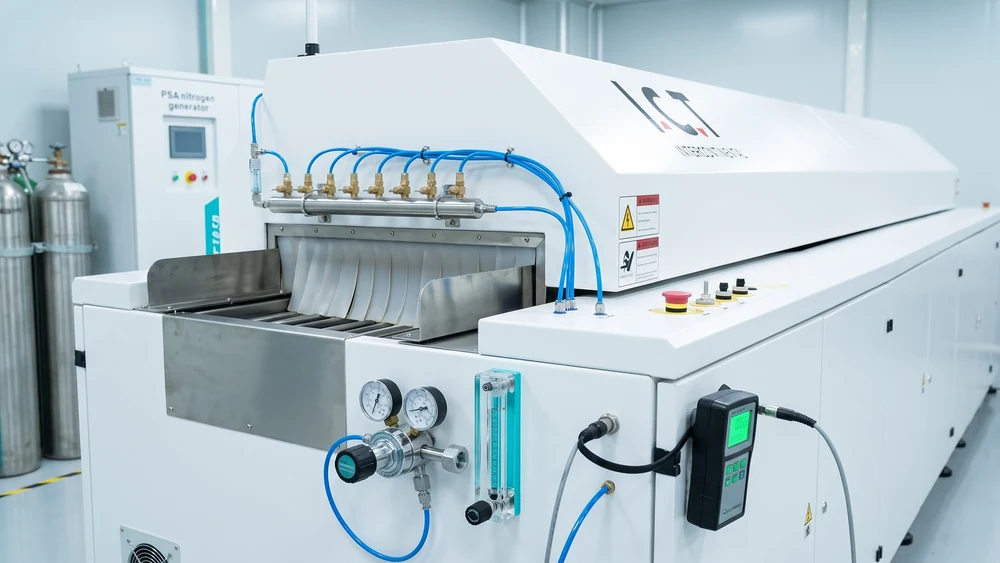

L"azoto viene fornito da un serbatoio sfuso, da un sistema di bombole o da un generatore di azoto. Il gas passa attraverso regolatori e filtri prima di entrare nel forno di rifusione. I collettori di distribuzione o le porte di iniezione diffondono il gas attraverso il tunnel di processo.
Lo scarico del forno rimuove l"aria spostata e aiuta a mantenere un"atmosfera interna stabile. L’obiettivo non è semplicemente quello di aggiungere quanto più gas possibile. L’obiettivo è creare un ambiente prevedibile a basso contenuto di ossigeno in normali condizioni di produzione.
Il PCB entra nella zona di preriscaldamento, dove la temperatura aumenta gradualmente. Passa quindi attraverso la zona di immersione, dove il calore diventa più uniforme e il flusso inizia ad attivarsi. Nella zona di riflusso, la saldatura raggiunge il liquidus e bagna le piazzole e le terminazioni. La scheda entra quindi nelle zone di raffreddamento.
La temperatura e l"atmosfera lavorano insieme. Una buona impostazione dell"azoto non può compensare una velocità di rampa errata, una temperatura di picco insufficiente o un tempo eccessivo al di sopra del liquidus.
Un analizzatore di ossigeno misura l"atmosfera in un luogo definito. Il sistema di controllo può visualizzare la lettura, attivare un allarme o regolare il flusso di gas.
La posizione del sensore è importante. L"ossigeno all"ingresso può differire dall"ossigeno vicino alla zona di riflusso. Anche il caricamento dei pannelli, le aperture del trasportatore, le impostazioni di scarico e le guarnizioni delle porte possono modificare la lettura.
Quando il rame, le terminazioni dei componenti e la polvere di saldatura vengono riscaldati nell"aria, l"ossigeno può reagire con le loro superfici. Gli strati di ossido possono impedire la diffusione uniforme della saldatura fusa.

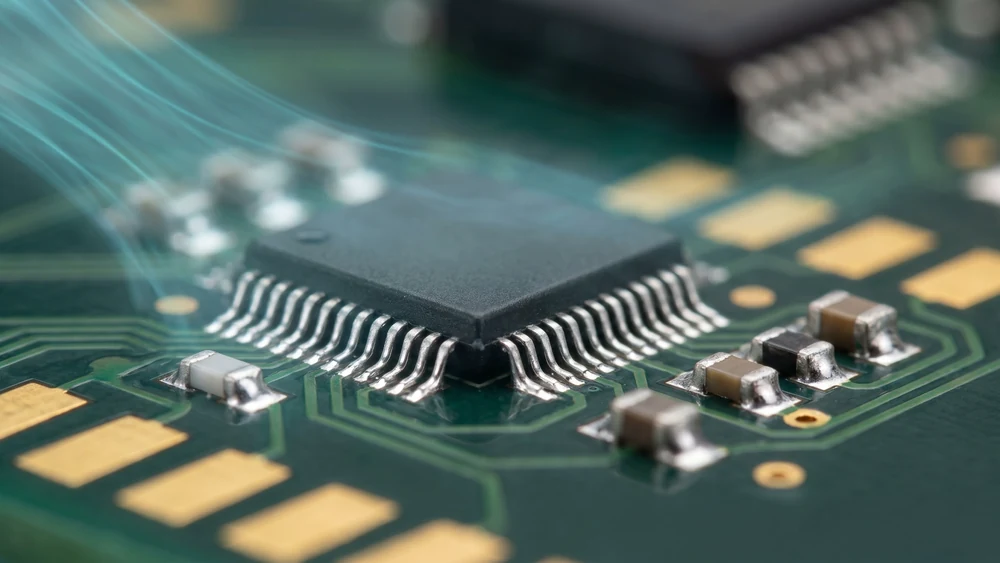

L"ossidazione può contribuire a non bagnare, dewetting, raccordi irregolari, sfere di saldatura e aspetto incoerente dei giunti. L"effetto dipende dalla finitura del metallo, dall"attività del flusso, dalla temperatura e dal tempo di esposizione.
L"azoto è un gas inerte in normali condizioni di riflusso. Riducendo la concentrazione di ossigeno, si riduce la possibilità di formazione di ossido mentre la tavola è calda.
Il principio alla base del controllo dell'ossidazione durante il riflusso è semplice: ridurre l'esposizione all'ossigeno durante il periodo in cui le superfici di saldatura sono più reattive.
Il flusso rimuove gli ossidi e aiuta la diffusione della saldatura. In un ambiente a basso contenuto di ossigeno, il flusso può funzionare con una pressione di ossidazione inferiore. Ciò può aumentare il margine del processo, soprattutto su superfici difficili.
L"azoto non elimina la necessità di pasta fresca, corretta conservazione, tavole pulite o tempi di lavorazione controllati. Se il flusso è già stato danneggiato da una cattiva manipolazione, l"azoto non può ripristinarlo.
La zona di preriscaldamento aumenta gradualmente la temperatura della tavola. Una rampa controllata riduce lo shock termico e consente ai solventi presenti nella pasta di evaporare in modo controllato.
Il controllo dell"atmosfera inizia prima che la saldatura si sciolga. Durante il preriscaldamento può verificarsi un"ossidazione, pertanto la distribuzione dell"azoto dovrebbe coprire l"intero percorso del processo anziché solo l"area di temperatura di picco.
La zona di immersione bilancia la temperatura nell"assieme. Grandi aree in rame, connettori, schermature e piccoli componenti passivi possono riscaldarsi a velocità diverse.
Un ammollo stabile aiuta l"attivazione del flusso e prepara la tavola al riflusso. Se l"immersione è troppo breve o troppo aggressiva, il risultato della saldatura può variare anche in caso di carenza di ossigeno.
Nella zona di riflusso la saldatura raggiunge la temperatura liquidus. La saldatura fusa si estende sui pad e sui conduttori dei componenti. Questa è la fase in cui il controllo dell"ossidazione e la bagnatura sono più visibili.
La scheda deve rimanere sopra il liquidus per il tempo consigliato dal fornitore della pasta saldante. Un tempo eccessivo può danneggiare i componenti, l"attività del flusso di scarico o aumentare la crescita intermetallica.
Il raffreddamento solidifica le giunzioni e determina parte della microstruttura finale. Un raffreddamento eccessivamente rapido può creare stress, mentre un raffreddamento molto lento può influire sulla struttura e sulla produttività del giunto.
L"azoto può continuare attraverso la sezione di raffreddamento per proteggere le superfici calde finché la scheda non raggiunge una temperatura più sicura.

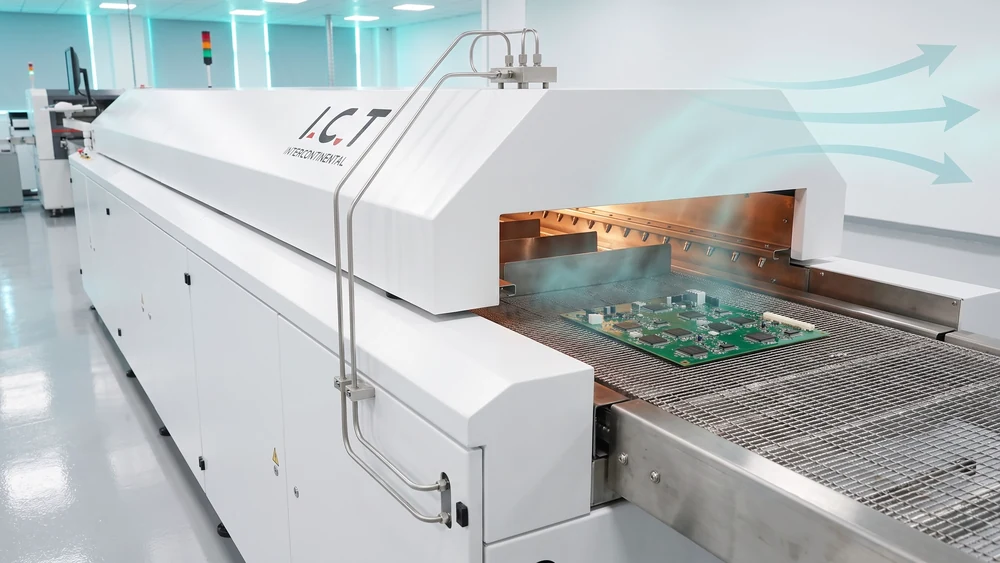

Un forno ad azoto necessita di guarnizioni efficaci attorno a porte, coperture, aperture del trasportatore e pannelli di servizio. Una scarsa tenuta consente l"ingresso dell"aria nella stanza e aumenta la richiesta di gas.
Il tunnel dovrebbe fornire un percorso stabile del gas su tutta la larghezza della tavola. Le zone morte possono creare diverse condizioni di ossigeno sullo stesso gruppo.
I controllori di flusso regolano la quantità di azoto che entra in ciascuna area. Lo scarico rimuove l"aria spostata e i materiali volatili. Troppi gas di scarico possono convogliare l"aria della stanza nel forno. Uno scarico insufficiente può compromettere la pulizia del processo.
Il flusso di gas deve essere regolato insieme alle misurazioni dell"ossigeno. Una portata più elevata non è sempre la risposta corretta a una lettura elevata.
L"analizzatore dovrebbe fornire letture affidabili entro l"intervallo previsto di ppm. Le linee di campionamento devono essere pulite e prive di perdite. La calibrazione e la sostituzione del sensore devono seguire le istruzioni del produttore dell"apparecchiatura.
Conservare i registri di calibrazione, manutenzione, eventi di allarme e azioni correttive. Queste registrazioni aiutano a separare un problema atmosferico reale da un problema dell"analizzatore.
Una piattaforma affidabile per forni a rifusione SMT dovrebbe combinare uniformità della temperatura, stabilità dell'atmosfera, registrazione dei dati, accesso per la manutenzione e controllo delle ricette.
Per un nuovo stabilimento, il forno dovrebbe essere dotato anche di stampante, macchine per il posizionamento, apparecchiature di ispezione e sistema di tracciabilità.

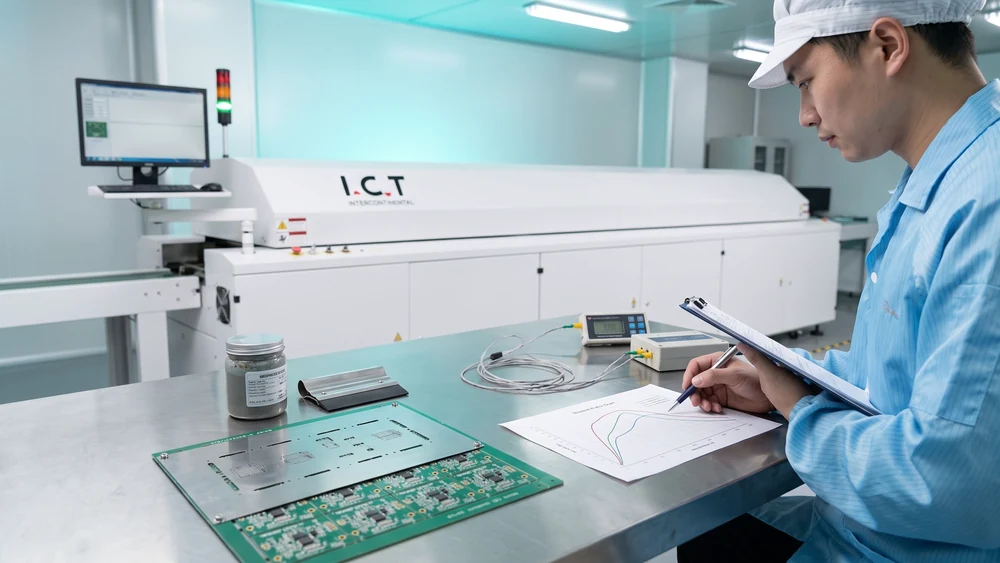

Inizia con la scheda tecnica incolla. Esaminare le condizioni di ossigeno consigliate, la temperatura di picco, il tempo al di sopra del liquidus, la velocità di rampa e la classificazione del flusso.
Paste diverse possono comportarsi diversamente nella stessa atmosfera. Un processo che funziona con una pasta potrebbe non fornire lo stesso risultato con un"altra pasta o lega.
Dispositivi a passo fine, rame esposto, cuscinetti termici di grandi dimensioni, componenti con terminazione inferiore e masse termiche miste possono ridurre il margine del processo.
Quando si lavora con il gruppo SMT a passo fine , l'azoto può aiutare a mantenere la consistenza della bagnatura. Non sostituisce la progettazione accurata dello stencil, il controllo della deposizione della pasta o l'accuratezza del posizionamento.
La saldatura senza piombo richiede generalmente una temperatura di riflusso più elevata rispetto alla tradizionale saldatura stagno-piombo. La temperatura più elevata può aumentare la pressione di ossidazione e rendere il comportamento del flusso più esigente.
Il processo di riflusso di azoto senza piombo può supportare una bagnatura stabile quando le leghe SAC vengono utilizzate con finiture superficiali difficili.
Eseguire una linea di base utilizzando l"impostazione dell"aria o dell"azoto esistente. Registra il lotto di pasta, le condizioni dello stencil, la revisione della scheda, il programma di posizionamento, il profilo, la velocità del trasportatore, lo schema di caricamento, il livello di ossigeno e i risultati dell"ispezione.
Senza un riferimento, è difficile determinare se un livello di ossigeno inferiore abbia effettivamente migliorato la qualità.
Testare due o tre condizioni atmosferiche con i consigli di rappresentanza della produzione. Mantieni tutte le altre variabili quanto più stabili possibile.

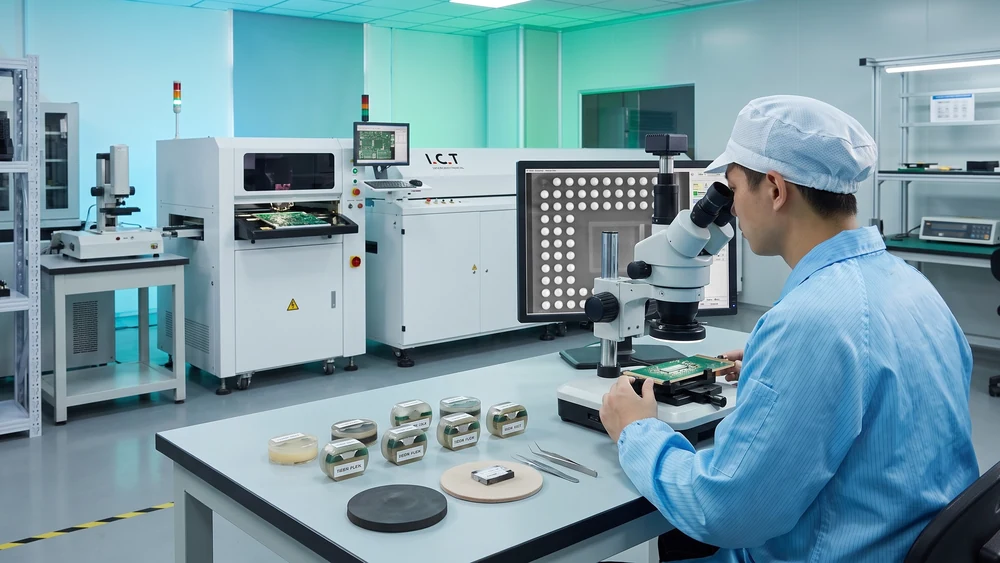

Ispezionare la bagnatura, la forma del raccordo, il bridging, la rimozione definitiva, le sfere di saldatura, lo svuotamento e la resa al primo passaggio. Per prodotti ad alta affidabilità, aggiungere sezioni trasversali, test di trazione o cicli termici come richiesto.
L’obiettivo non è solo trovare una buona ambientazione. L"obiettivo è definire un intervallo che rimanga stabile durante la variazione normale.
Imposta un target di ossigeno normale, un livello di avviso e un limite di azione. Il livello di ossigeno di riflusso dell'azoto deve essere collegato alle fasi di risposta documentate.
Confronta il costo dell"azoto con la manodopera di rilavorazione, gli scarti, le interruzioni della linea, lo sforzo di ispezione e l"affidabilità del prodotto. Un tasso di difetti inferiore può giustificare l’azoto anche quando il costo del gas è visibile.
Stimare l'utilizzo del gas con un calcolo del consumo di azoto basato sul flusso effettivo e sulle ore di funzionamento.
Letture elevate possono derivare da danni alla guarnizione della porta, pannelli di accesso allentati, scarico eccessivo, bassa pressione di alimentazione, valvole difettose, filtri bloccati, caricamento errato della scheda o guasti dell"analizzatore.
Controllare sistematicamente l"attrezzatura. Aumentare il flusso di azoto senza identificare una perdita può aumentare i costi senza risolvere il problema.
Esaminare le portate durante la produzione, lo standby, l"avvio e l"arresto. Riparare le perdite e verificare che le impostazioni dello scarico siano adatte. Ridurre gradualmente il flusso solo dopo aver verificato il recupero di ossigeno e la qualità del giunto.
L'ottimizzazione del flusso di azoto dovrebbe basarsi sui dati di tendenza, non su una singola lettura.
Se si verifica un"assenza di bagnatura, controllare l"ossigeno, la finitura della pastiglia, le condizioni della pasta, il profilo e la contaminazione. Se viene visualizzato il bridging, controllare il volume di stampa, l"allineamento, le aperture dello stencil e il posizionamento dei componenti prima di modificare l"atmosfera.
Utilizzare passaggi documentati per la risoluzione dei problemi relativi al riflusso di azoto in modo che gli operatori rispondano in modo coerente durante i turni.
Il forno dovrebbe comunicare dati utili di processo al resto della linea. Una linea di produzione SMT completa può collegare stampa, posizionamento, rifusione, ispezione e tracciabilità attraverso ricette e registrazioni coerenti.
Per una maggiore flessibilità, valutare un forno di rifusione a doppia rotaia senza piombo con carico rappresentativo su entrambe le rotaie.
No. L"azoto è più prezioso quando l"ossidazione limita la bagnatura o quando l"assemblaggio ha una finestra di processo ristretta. Molte tavole standard possono funzionare bene in aria. La decisione migliore deriva da un confronto controllato utilizzando le condizioni di produzione reali.
Significa che il PCB viene riscaldato e saldato in un"atmosfera che contiene pochissimo ossigeno reattivo. L"azoto è comunemente usato perché è chimicamente stabile in normali condizioni di riflusso. L"atmosfera controllata riduce l"ossidazione mentre la saldatura è fusa.
Non esiste un numero universale. L"obiettivo dipende dalla chimica della pasta, dalla lega, dalla finitura del pannello, dal passo dei componenti, dalla temperatura e dalle esigenze del cliente. Inizia con la guida del fornitore e convalida il risultato attraverso prove di produzione.
No. L"azoto può ridurre i problemi legati all"ossidazione, ma non può correggere una pasta insufficiente, un design inadeguato dello stencil, un disallineamento, una contaminazione, una complanarità dei componenti o un profilo termico errato. L"analisi dei difetti deve considerare l"intero processo SMT.
Confronta la resa del primo passaggio, i tempi di rilavorazione, gli scarti, i risultati di affidabilità, il consumo di gas, la manutenzione e le esigenze dei clienti. Se l’azoto non produce miglioramenti misurabili, il riflusso dell’aria può essere più economico. Se previene difetti ricorrenti su un assieme di alto valore, l’investimento può essere giustificato.
Ispezionare guarnizioni, valvole, filtri, impostazioni di scarico e pressione di alimentazione. Utilizzare impostazioni di standby adeguate e ridurre il flusso in fasi controllate. Confermare che il livello di ossigeno ritorni rapidamente al valore target e che la qualità del giunto di saldatura rimanga stabile.
Registra il livello di ossigeno, il flusso di azoto, il profilo della temperatura, la velocità del trasportatore, il caricamento del cartone, il lotto di pasta, i risultati delle ispezioni, i difetti, gli allarmi, la calibrazione e la manutenzione. Questi record rendono il miglioramento dei processi e la risoluzione dei problemi molto più rapidi.
