Una macchina pick and place è un'attrezzatura essenziale nel settore della produzione elettronica, in particolare per la tecnologia a montaggio superficiale (SMT). Automatizza il processo di posizionamento dei componenti elettronici sui circuiti stampati (PCB) con elevata velocità e precisione, rendendolo indispensabile nelle moderne catene di montaggio PCB. Approfondiamo la comprensione di cos'è una macchina pick and place, come funziona e il suo ruolo significativo nell'assemblaggio SMT.
Una macchina pick and place SMT è un dispositivo robotico progettato per prelevare automaticamente componenti elettronici da alimentatori o bobine e posizionarli su un PCB con estrema precisione. Queste macchine sono progettate specificatamente per la tecnologia a montaggio superficiale (SMT), che prevede il montaggio di piccoli componenti direttamente sulla superficie di un PCB. SMT Le macchine pick and place sono ampiamente utilizzate nella produzione di componenti elettronici in grandi volumi grazie alla loro efficienza, velocità e capacità di gestire vari componenti.
Il processo dell'assemblaggio PCB prevede il posizionamento di migliaia di piccoli componenti, come resistori, condensatori, circuiti integrati (ICS) e altri piccoli dispositivi, sul PCB. Una macchina per pick and place per SMT semplifica questo processo utilizzando gli ugelli di aspirazione per raccogliere ciascun componente e posizionarlo proprio sulla scheda.

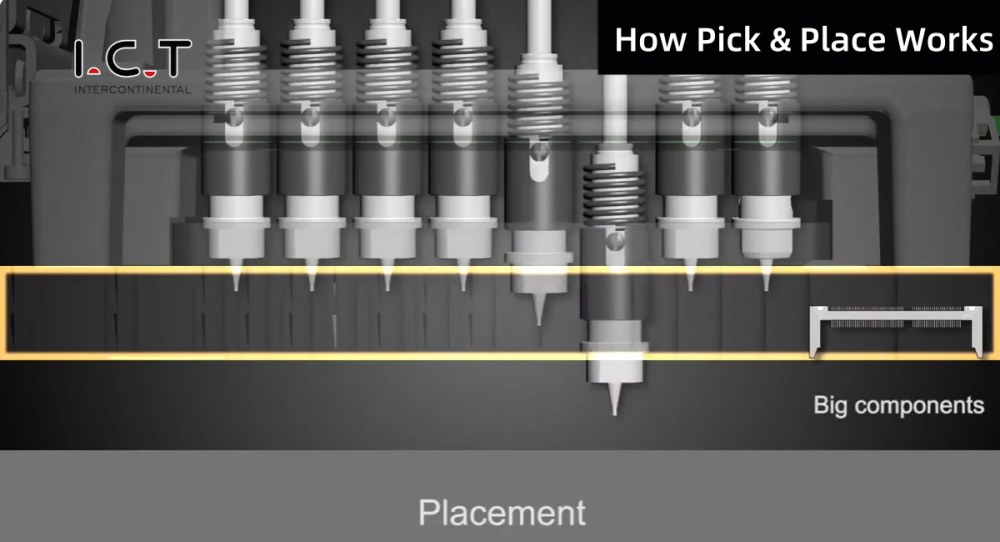

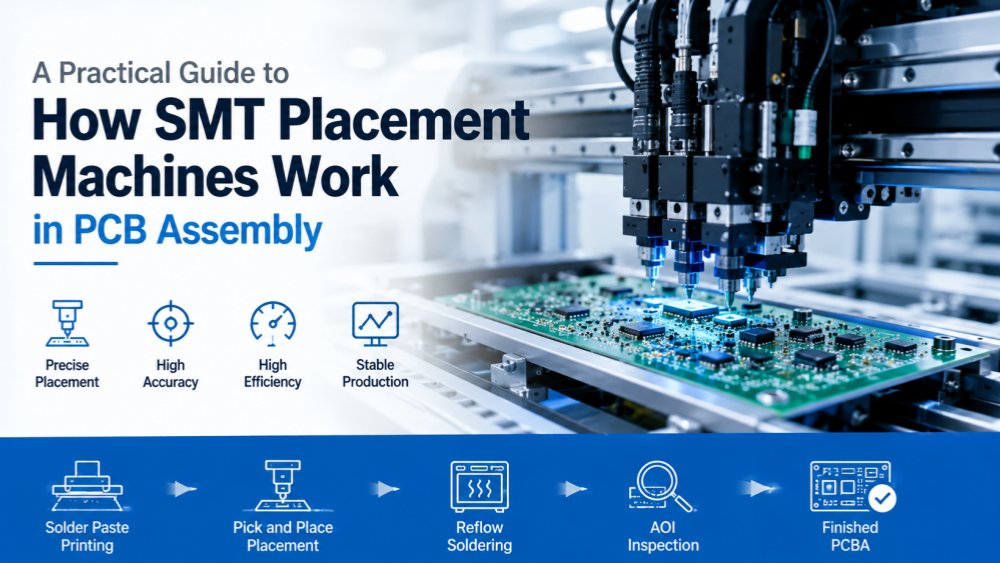

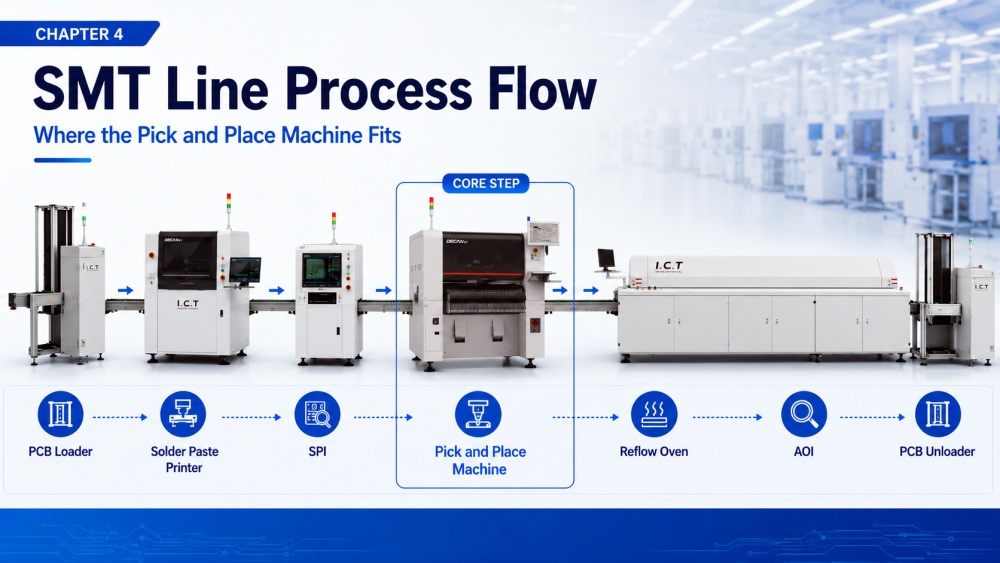

Il processo di prelievo e posizionamento segue diversi passaggi chiave per garantire un montaggio preciso ed efficiente dei componenti:
Posizionamento del PCB – Il PCB viene automaticamente caricato sul trasportatore e bloccato in posizione.
Alimentazione dei componenti – Gli alimentatori forniscono componenti da nastri, vassoi o tubi all'area di prelievo.
Allineamento visivo : le telecamere ispezionano e correggono la posizione/orientamento di ciascun componente.
Pick & Placement – L'ugello preleva il componente utilizzando l'aspirazione a vuoto e lo posiziona sul PCB.
Trasferimento a rifusione – Il PCB assemblato si sposta nel forno di rifusione per la saldatura.

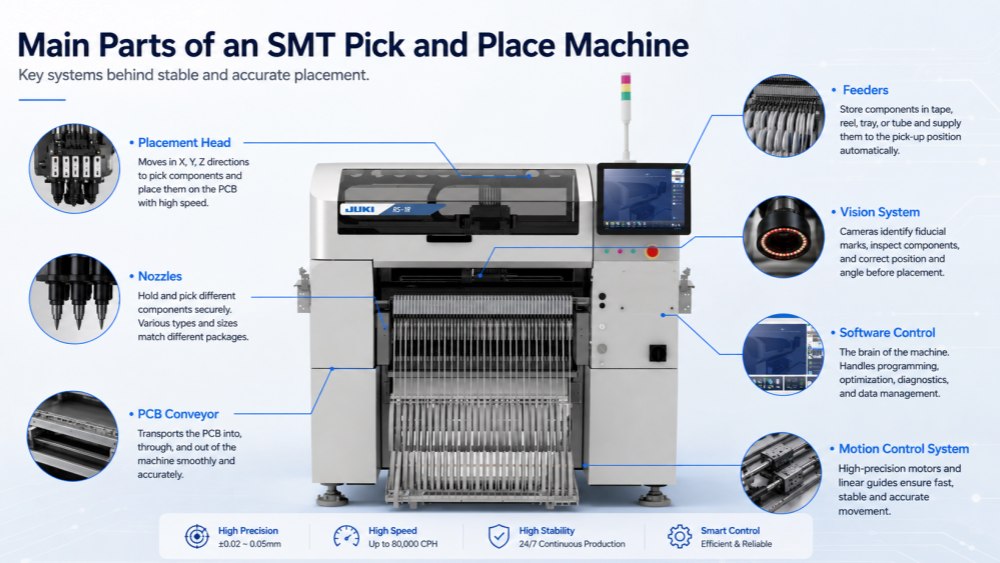

La tecnologia dietro una macchina per pick and place è una combinazione di robotica, controllo del computer, sistemi di visione e algoritmi software avanzati. Queste macchine utilizzano una serie di motori a passo passo, servi motori e ugelli a vuoto per raccogliere componenti dagli alimentatori, allinearli usando sistemi di visione e posizionarli accuratamente sul PCB.
Gli elementi principali della tecnologia includono:
Ugelli di aspirazione sotto vuoto : questi ugelli raccolgono componenti elettronici usando l'aspirazione. Sono disponibili diverse dimensioni degli ugelli per gestire componenti di forme e dimensioni variabili.
XY Gantry System : questo sistema controlla il movimento degli ugelli nelle direzioni X (orizzontale) e Y (verticale), consentendo un posizionamento preciso sul PCB.
Sistemi di visione : telecamere e sensori ad alta risoluzione consentono alla macchina di rilevare l'orientamento, le dimensioni e la posizione dei componenti, garantendo un posizionamento accurato sulla scheda.
Controllo software : il software controlla le operazioni della macchina, come la selezione dei componenti, le coordinate di posizionamento e le impostazioni di velocità, garantendo un gruppo regolare ed efficiente.
| Componente | Funzione | Caratteristiche principali |
|---|---|---|
| SMT alimentatore | Fornisce componenti da bobine, vassoi o bastoncini. | Alimentatori intelligenti con tracciamento tramite codice a barre e identificazione automatica. |
| SMT Ugello | Preleva i componenti utilizzando il vuoto. | Tipi intercambiabili per circuiti integrati 01005-grandi; disegno antistatico. |
| Sistema di visione | Rileva e allinea l'orientamento dei componenti. | Sistema a doppia fotocamera (superiore/inferiore) per una precisione di ±0,05 mm. |
| Portale/testa XY | Muove l'ugello con precisione. | Motori lineari ad alta velocità con feedback encoder. |
| Trasportatore SMT Sistema | Trasferisce PCB automaticamente. | Compatibile con SMEMA; supporta la connessione in linea. |
Una bobina SMT è una bobina che contiene una striscia continua di componenti utilizzati nella tecnologia a montaggio superficiale. La striscia contiene più singoli componenti posizionati a intervalli regolari, facilitando l'accesso e il prelievo dei componenti da parte della macchina pick and place. Le bobine sono disponibili in varie dimensioni, a seconda del tipo di componente e del numero di componenti per bobina.
La combinazione di alimentatori e bobine SMT garantisce che la macchina pick and place funzioni in modo efficiente, con tempi di inattività minimi, poiché i componenti vengono forniti continuamente alla macchina durante tutto il processo di assemblaggio.
Uno dei vantaggi più significativi di una macchina per pick and place è la sua capacità di automatizzare il posizionamento dei componenti su PCB s. Questa automazione accelera notevolmente il processo di assemblaggio, riducendo i costi del lavoro e i tempi di produzione. La macchina per la raccolta e la posizione del monte di superficie è in grado di gestire migliaia di componenti all'ora, rendendolo ideale per la produzione ad alto volume.
Una macchina pick and place per SMT offre precisione e velocità senza pari, posizionando i componenti con una precisione misurata in micrometri. I sistemi di visione avanzati e il controllo robotico assicurano che ciascun componente sia posizionato esattamente nella posizione designata, riducendo al minimo gli errori e migliorando la qualità complessiva del prodotto.
Automatizzando il processo di posizionamento dei componenti, le macchine pick and place aumentano significativamente la produttività. Ciò significa che i produttori possono produrre più PCB in un periodo di tempo più breve, soddisfacendo le esigenze della produzione elettronica su larga scala.

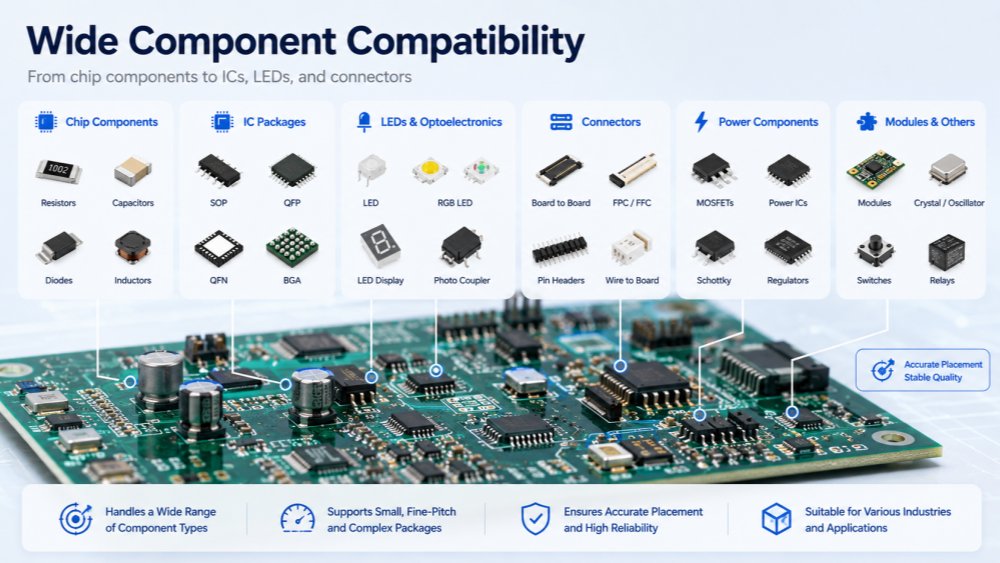

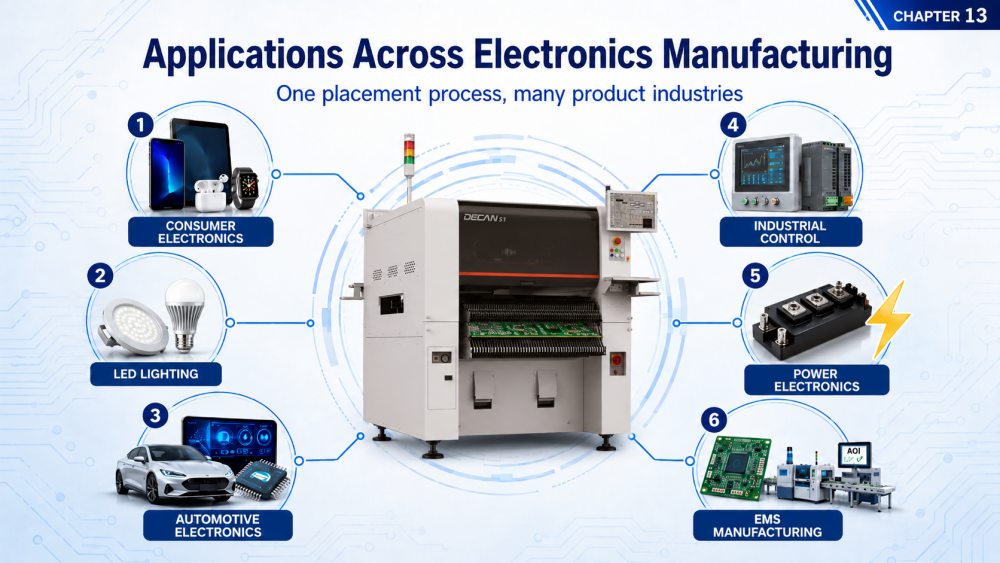

La macchina pick and place a montaggio superficiale è in grado di gestire un'ampia varietà di componenti, da piccoli resistori e condensatori a circuiti integrati e connettori più grandi. Questa versatilità gli consente di gestire progetti PCB complessi con diverse dimensioni e forme dei componenti, rendendolo adatto a diverse esigenze di produzione.

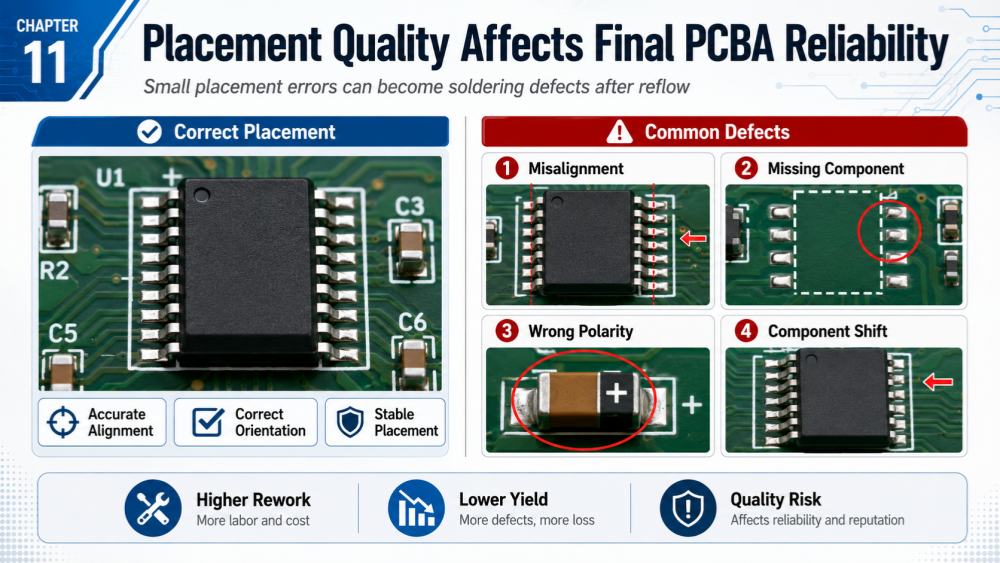

L'assemblaggio manuale PCB è soggetto a errori umani, che possono portare a difetti e alla riduzione della qualità del prodotto. Una macchina pick and place elimina questi errori garantendo un posizionamento preciso e coerente dei componenti, ottenendo prodotti finiti di qualità superiore.
L'uso di una macchina pick and place per SMT garantisce che ogni PCB sia assemblato con lo stesso livello di precisione e qualità. Questa coerenza è essenziale per mantenere standard elevati nella produzione elettronica, in particolare per i prodotti che richiedono prestazioni affidabili.
Le moderne macchine pick and place sono dotate di sistemi di visione avanzati che utilizzano telecamere ad alta risoluzione per ispezionare i componenti e verificarne il posizionamento. Questi sistemi di visione garantiscono che ciascun componente sia posizionato e orientato correttamente prima di essere posizionato sul PCB, migliorando ulteriormente la precisione dell'assemblaggio.
La macchina pick and place SMT offre flessibilità nella gestione di diversi design e layout PCB. Può essere facilmente programmato per adattarsi a varie configurazioni di PCB, rendendolo adatto sia per prototipi che per cicli di produzione di massa.

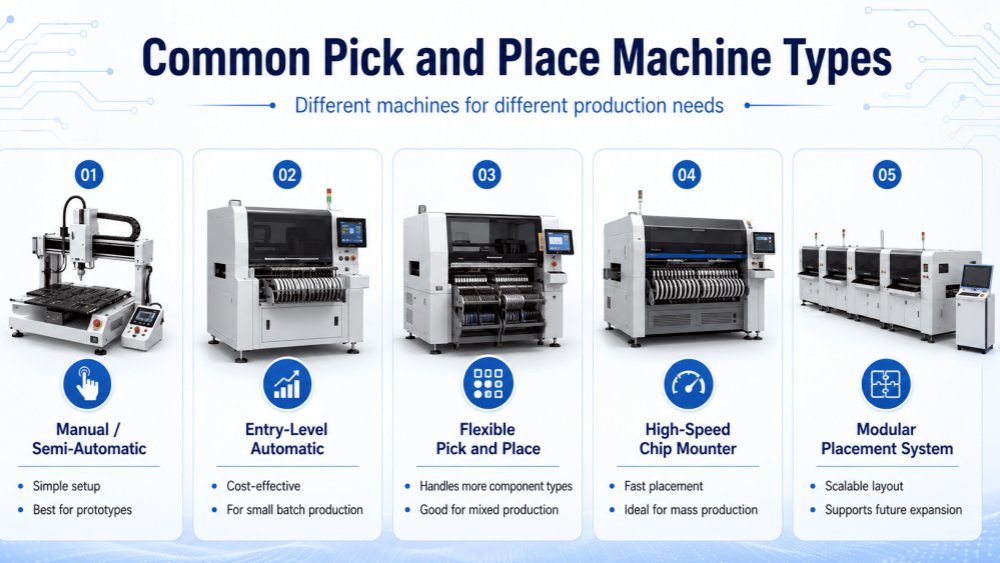

| Tipo | Descrizione | Applicazione tipica |
|---|---|---|
| Sparatutto chip | Macchina ad alta velocità per piccoli componenti passivi. | Smartphone, dispositivi indossabili, schede LED. |
| Macchina di posizionamento flessibile | Gestisce vari tipi di componenti, inclusi BGA e connettori. | PCB automobilistico, medico e industriale. |
Modalità di produzione:
Alto mix, basso volume: frequenti cambi di prodotto, alimentatori flessibili, facile programmazione.
Alto volume, basso mix: bilanciamento della linea ottimizzato e configurazione dell'alimentatore per la massima produttività.
Quando scegli una macchina pick and place, considera:
Volume di produzione : abbina la velocità di posizionamento (CPH) alla produttività giornaliera.
Mix di componenti : i chip piccoli rispetto ai circuiti integrati di grandi dimensioni richiedono teste di macchine diverse.
Requisiti di precisione – Il passo fine e il BGA richiedono una visione ad alta precisione.
Budget e ROI : bilancia i costi iniziali con la produttività a lungo termine.
Livello di automazione : considera l'intelligenza dell'alimentatore, la connettività MES e la velocità di cambio formato.
| Descrizione | dell'elemento di costo |
|---|---|
| Prezzo dell'attrezzatura | Varia in base alla velocità, al numero dei presenti e al livello di automazione. |
| Alimentatori e ugelli | Accessori essenziali; pianificare ricambi e flessibilità. |
| Manutenzione e calibrazione | L'ispezione regolare garantisce la precisione a lungo termine. |
| Formazione e funzionamento | I.C.T fornisce formazione e supporto in loco. |
| Consumo di energia | I motori lineari a basso consumo e lo standby intelligente consentono di risparmiare energia. |
Una macchina pick and place ben mantenuta può funzionare in modo efficiente per 8-10 anni con un OEE stabile.
Contatta gli ingegneri di SMT per aiutarti a scegliere!!!
| Note | sulle attività di | frequenza |
|---|---|---|
| Quotidiano | Pulire gli ugelli, controllare la pressione del vuoto, rimuovere la polvere. | Mantenere l'efficienza dell'aspirazione. |
| Settimanale | Ispezionare gli alimentatori, lubrificare gli assi XY, eseguire il backup del software. | Previeni l'usura e la perdita di dati. |
| Mensile | Calibrare il sistema di visione, controllare la tensione della cinghia, verificare la precisione. | Mantenere la precisione a lungo termine. |
Q1: Qual è la differenza tra uno spara-schede e una macchina pick and place flessibile?
Uno sparatrucioli è ottimizzato per componenti piccoli e ad alta velocità, mentre le macchine flessibili gestiscono diverse dimensioni e tipologie di componenti.
Q2: Quanto è precisa una moderna macchina pick and place?
La precisione tipica è ±0,05 mm con correzione visiva avanzata.
Q3: Una macchina può gestire tutti i tipi di componenti?
I modelli più flessibili possono gestire chip 01005 su connettori di grandi dimensioni, ma schede complesse potrebbero richiedere due macchine.
Q4: Qual è il ciclo di manutenzione?
Per garantire tempi di attività ottimali, si consiglia la pulizia giornaliera, l'ispezione settimanale e la calibrazione mensile.
D5: I.C.T fornisce servizi e formazione globali?
SÌ. I.C.T offre supporto post-vendita e formazione locale attraverso la sua rete di assistenza globale.
Q6: Come posso scegliere il modello giusto per la mia linea?
Contatta i nostri esperti SMT per una soluzione personalizzata e una proposta di configurazione gratuita.
La macchina pick and place è uno strumento indispensabile nel mondo della produzione elettronica, poiché offre velocità, precisione ed efficienza nell'assemblaggio SMT. Che tu abbia a che fare con progetti PCB semplici o complessi, una macchina pick and place per SMT garantisce che i componenti siano posizionati accuratamente, riducendo gli errori e migliorando la produttività. Sfruttando tecnologie avanzate come i sistemi di visione e lo stoccaggio intelligente, la macchina pick and place a montaggio superficiale continua a rivoluzionare il settore dell'elettronica.
Una macchina pick and place è il cuore dell'assemblaggio SMT e unisce precisione, velocità e automazione. Che si tratti di produzione di massa ad alta velocità o di prototipazione flessibile, la scelta del sistema giusto garantisce efficienza e qualità a lungo termine nella produzione elettronica.
