D600 (OBIETTIVO)
I.C.T
| Quantità: | |
|---|---|
| Distribuzione

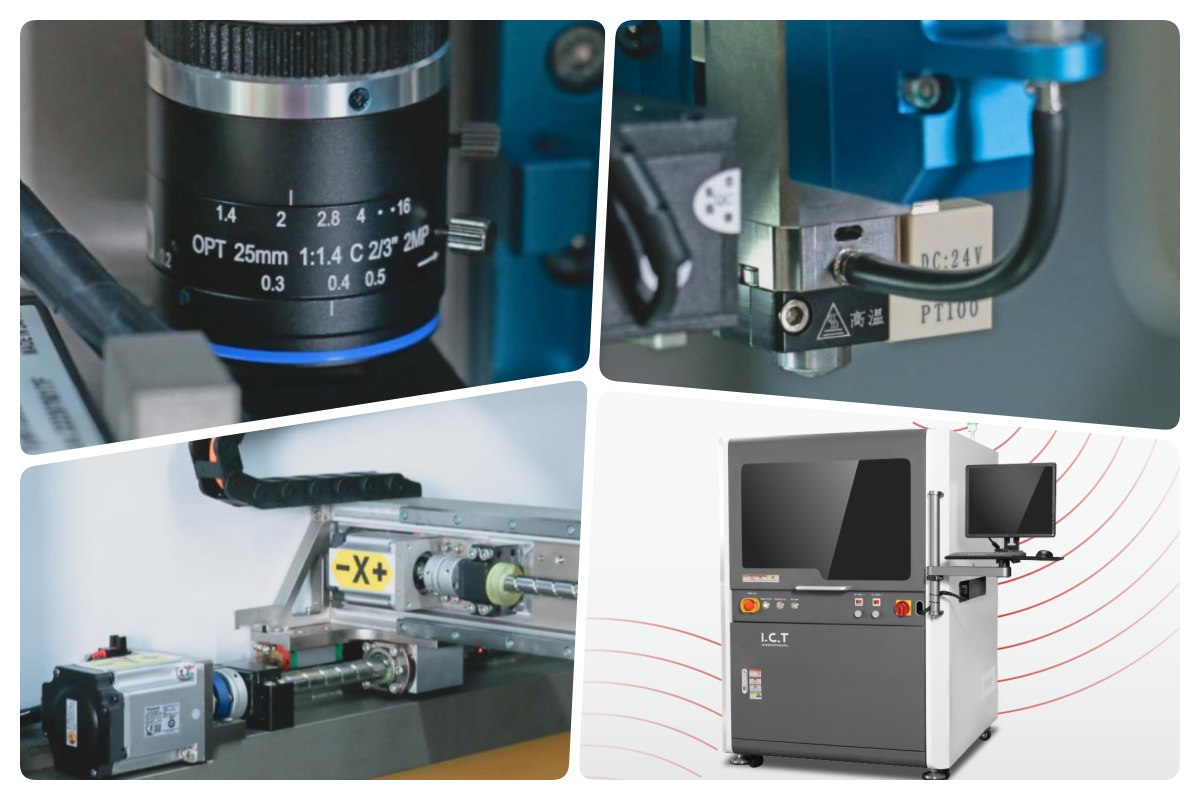

La macchina erogatrice di colla per LENS funziona a 800 mm/s sugli assi X/Y. Ripetibilità di posizionamento registrata con vite di ±0,015 mm, motore di ±0,01 mm. Servosistema Panasonic. Azionamento con vite di molatura. La visione coassiale esegue la correzione del segno e la compensazione dei bordi in tempo reale. La valvola di erogazione mantiene il volume costante con una tolleranza di singolo microlitro. Modulo preriscaldamento colla attivo. Protocollo di cambio siringa in meno di sessanta secondi. La macchina Liquid Dispenser si integra tramite SMEMA nell'architettura SMT esistente. Il tempo di attività registrato in settantadue paesi supera il 99,8%.
| Caratteristiche dettagliate del prodotto
La valvola eroga. Il volume della colla rimane identico ciclo dopo ciclo. Servo e vite rispettano le specifiche. Il preriscaldamento mantiene 0,1 °C. Colla rossa, silicone, polimerizzazione UV, hot-melt: tutti conformi. La sostituzione della siringa è stata registrata in media in cinquantacinque secondi. Ciclo di spurgo di otto secondi. Nessun satellite registrato. La macchina erogatrice di colla per lenti produce linee di incollaggio uniformi senza deviazioni.
Le cinghie antistatiche ricevono la tavola. I motori indipendenti sincronizzano sinistra e destra. Il meccanismo di arresto si attiva. Posizione della scacchiera bloccata. Il parallelismo dei binari è mantenuto entro 0,02 mm durante la regolazione della larghezza. Tavola massima 600×600 mm, cinque chilogrammi. Velocità di trasporto 300 mm/s nelle quattro direzioni. La Macchina Liquid Dispenser trasferisce le schede senza errori di posizione.
Un singolo comando avvia l'eliminazione. Il ciclo di otto secondi pulisce l'ugello. Il circuito di controllo della temperatura mantiene le specifiche di viscosità durante il turno. Non è necessaria alcuna pulizia manuale. La macchina erogatrice di colla per lenti rimane pronta tra un ciclo di produzione e l'altro.
Il PLC si interfaccia con PC industriale. Componenti limitati a servo Panasonic, relè Omron, interruttore Schneider. Conformità CE documentata. Protocollo Industria 4.0 integrato. Standard di connettività MES. Porte di espansione predisposte per sensore di altezza 3D e polimerizzazione UV. L'interfaccia operatore richiede sessanta minuti per essere padroneggiata. La Macchina Liquid Dispenser esegue il programma senza interruzioni.
| Specifica
| Modello | I.C.T-D450 | I.C.T-D600(OBIETTIVO) | I.C.T-D1200(OBIETTIVO) |
| Gamma di distribuzione | X400*Y400*Z50mm | X600*Y400*Z50mm | X1200*Y400*Z50mm |
| Peso del prodotto | Massimo 4,5 kg | ||
| Spessore del prodotto | Massimo 6 mm | ||
| Velocità massima | 2000mm/s | ||
| Metodologia della visione | CCD | ||
| Sistema di pulizia | Auto | ||
| Velocità della valvola di iniezione | 200 punti/s | ||
| Precisione di erogazione | ±0,02 mm | ||
| Precisione ripetuta | ±0,01 mm | ||
| Peso | 650 Kg | 750 Kg | 950 chilogrammi |
| Dimensione | L770*P1200*A1500mm | L880*P1200*A1500mm | L1590*P1200*A1500mm |
| SMT Elenco delle apparecchiature di linea
Caricatore caricato. Il caricatore automatico avanza la scheda. La macchina erogatrice di colla per LENS esegue il modello a 800 mm/s. Posiziona le lenti 'pick-and-place' sull'adesivo bagnato. Il forno IR o UV completa la polimerizzazione in pochi secondi. Facoltativo AOI esegue la verifica del volume e della posizione. Tutte le stazioni comunicano tramite SMEMA. Tipico fabbisogno di personale da uno a due operatori. Rendimento di primo passaggio registrato superiore al 99,5%. Tempo di attività sostenuto. Conforme alle applicazioni automobilistiche, mediche e LED. Linea completa di macchine Liquid Dispenser consegnata con contratto a responsabilità unica.
| Nome del prodotto | Scopo nella linea di erogazione della colla |
|---|---|
| Distributore di colla | Fornisce un'erogazione della colla ad alta velocità e ultra precisa |
| Macchina per rivestimento conforme | Applica il rivestimento protettivo finale per garantire affidabilità |
| Scegli e posiziona la macchina | Posiziona accuratamente i componenti sulla colla fresca |
| Curangere il forno | Polimerizza rapidamente la colla con tecnologia IR o UV |
| Storia di successo del cliente

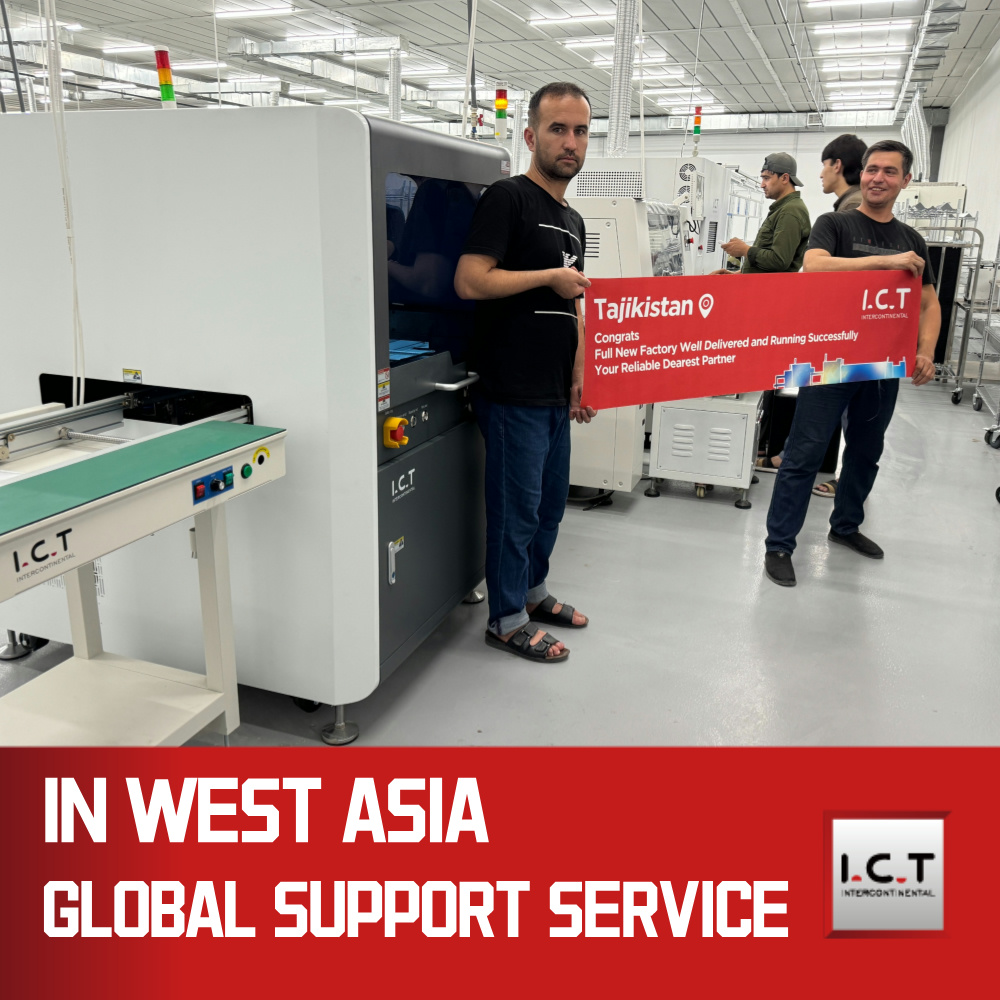

Due ingegneri inviati a Dushanbe. Il contratto con il cliente comprendeva due linee SMT, una linea DIP, una linea di rivestimento conforme, una linea di colla, una linea completa di assemblaggio di lampadine LED. Durata dell'installazione dieci giorni. La macchina distributrice di colla per LENS ha raggiunto il 100% del posizionamento dei punti sul primo pannello. Stazioni pick-and-place, stagionatura, AOI accettate lo stesso giorno. Operatori locali certificati indipendenti il decimo giorno. Protocollo di accettazione del cliente firmato. Testimonianza video registrata.
| Formazione e supporto professionale
I tecnici restano sul posto finché il cliente non dimostra piena autonomia. La diagnostica remota risolve l'80% degli incidenti entro un'ora. Componenti critici stoccati in otto magazzini globali, spedizione lo stesso giorno. Risposta in loco entro quarantotto ore in tutto il mondo. Revisioni del software e ottimizzazione dei processi fornite gratuitamente per tutta la durata dell'apparecchiatura. La macchina Liquid Dispenser raggiunge un ritorno sull'investimento documentato entro dodici mesi.
| Elogio del cliente
'Gli ingegneri conoscevano ogni vite.' 'I punti di colla non si muovono mai.' 'Le casse di legno sono sopravvissute per 8.000 km senza un graffio.' 'Una squadra remota ha riparato l'allarme alle 2 di notte, ora mia.' 'La linea non si è fermata da quattordici mesi.' Stesse parole, paesi diversi, stessa SMT macchina per la colla.
| La nostra certificazione
Dichiarazione di conformità CE. Certificato di conformità RoHS. Registrazione ISO9001:2015. Numerosi brevetti rilasciati. Ogni macchina erogatrice di colla per LENS è accompagnata da una scheda tecnica di prova individuale e da un registro di tracciabilità serializzato.
| Chi siamo e la fabbrica
Produzione e sede: Dongguan, Cina. Superficie dell'impianto 12 000 m². Personale 89. Personale tecnico 20. Capitale sociale USD 30 milioni. Fondata nel 2012. Installazioni clienti 1.600. Paesi serviti 72. Ogni macchina per l'erogazione di colla per lenti viene completata con un test di carico al 100% prima della spedizione.
