I.C.T-6534
I.C.T
| Quantità: | |
|---|---|
| Stampante ad alta precisione SMT Pasta saldante stampino
Metti fine per sempre alle rilavorazioni e ai tempi di inattività. La stampante per pasta saldante I.C.T-6534 SMT stampino offre una precisione di ±0,025 mm su piazzole 0201 in meno di 7 secondi. Questa macchina da stampa ad alta precisione gestisce automaticamente formati da 50×50 mm a 650×340 mm PCB. I motori Panasonic + le guide tedesche Rexroth raggiungono la massima operatività. L'ispezione 2D integrata blocca istantaneamente i difetti. L'aspirazione termina in 8 secondi. Il cambio del prodotto si completa in 4 minuti senza attrezzi.
| Caratteristica
La testa sospesa del ponte ad arco elimina completamente le vibrazioni. I doppi motori Panasonic regolano la pressione entro 0,1 kg in tempo reale. Il sistema di feedback della pressione rimuove i ponti sui componenti 0201. La stampante SMT pasta saldante stampino mantiene lo stesso volume di pasta dalla prima all'ultima scheda.
Nastri da 1500 mm/s con sensori anticollisione da 0,2 s. I morsetti a vuoto fissano PCB ultrasottili da 0,4 mm senza piegarsi. Il cambio di direzione LR/RL richiede solo 30 secondi. La stampante SMT pasta saldante stampino continua a funzionare senza intoppi per tutto il turno.
Selezione asciutto/umido/aspirante con un clic. Lo spray dall'alto verso il basso riduce il consumo di alcol del 60%. Il potente vuoto cancella aperture da 0,1 mm in 8 secondi. Il contatore integrato consente di risparmiare materiali di consumo. La stampante completamente automatica SMT pasta saldante stampino non richiede pulizia manuale.
| Specifica
| Modello | I.C.T-4034 | I.C.T5134 | I.C.T-5151 |
| Dimensione del telaio (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB size (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50~ 510*510 |
| Direzione del trasporto | A sinistra a destra; A destra; Sinistra; A destra | ||
| Sistema di supporto | Blocco a pin magnetico/tabella verso l'alto regolato/supporto | ||
| Sistema di bloccaggio | Bloccaggio laterale (ugello del vuoto, pressione Z retrattile per l'automazione è opzionale) | ||
| Testina della stampante | Due testine di stampa motorizzate indipendenti | ||
| Tipo di racla | Acciaio inossidabile (standard), plastica | ||
| Sistema di pulizia | Asciutto, bagnato, aspirapolvere | ||
| Ispezione | Ispezione 2D (standard) | ||
| Alimentazione elettrica | CA:220±10%,50/60HZ,3Kw | ||
| Metodo di controllo | Controllo PC | ||
| Dimensione (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Modello | I.C.T-6534 | I.C.T-6561 | I.C.T-9060 |
| Dimensione del telaio (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB size (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensione (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T continua a lavorare su qualità e prestazioni, specifiche e aspetto possono essere aggiornati senza preavviso.

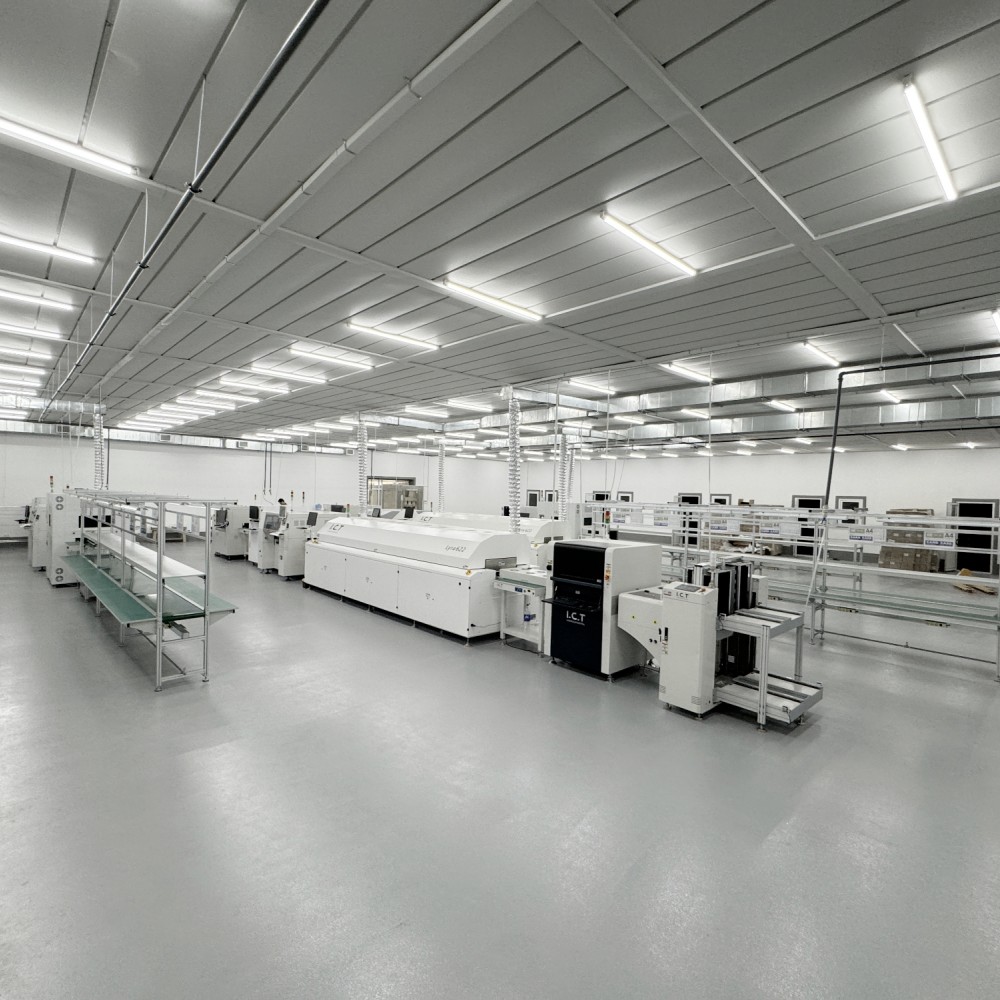

| SMT Elenco delle apparecchiature di linea
La linea di produzione I.C.T PCBA di alta qualità è dotata di attrezzature avanzate per un assemblaggio PCB efficiente e preciso. La linea SMT completamente automatizzata comprende un caricatore, una stampante automatica per un'applicazione accurata della pasta saldante, una macchina pick-and-place per il posizionamento preciso dei componenti, un forno di rifusione per una saldatura affidabile e un sistema AOI per un'ispezione approfondita dei difetti. Questa linea di produzione PCBA di alta qualità garantisce un funzionamento regolare, un'elevata affidabilità e un assemblaggio SMT a basso costo, soddisfacendo i diversi requisiti del settore.
| Nome prodotto | Scopo nella linea SMT |
|---|---|
| PCB Loader | Carica automaticamente i PCB nudi sulla linea. |
| Stampante in pasta di saldatura | Stampa accuratamente la pasta saldante sulle piazzole PCB. |
| Scegli e posiziona la macchina | Monta i componenti su PCB con precisione. |
| RIFLOVA DEL PROVO | Fonde la saldatura per formare giunti solidi. |
| AOI macchina | Ispeziona i giunti di saldatura e i difetti di posizionamento. |
| SPI Macchina | Controlla l'altezza e la qualità della pasta saldante. |
Ispeziona l'integrità del giunto di saldatura interno e rileva i difetti nascosti. | |
| SMT pulizia | Utilizzato per pulire PCB, stampini, dispositivi, ugelli, ecc. |
| PCB Macchina da taglio | Taglia il PCBA nel prodotto finale |
| Attrezzatura di tracciabilità | Registra e tiene traccia dei dati di produzione: macchina per marcatura laser /montatore di etichette/stampante a getto d'inchiostro |

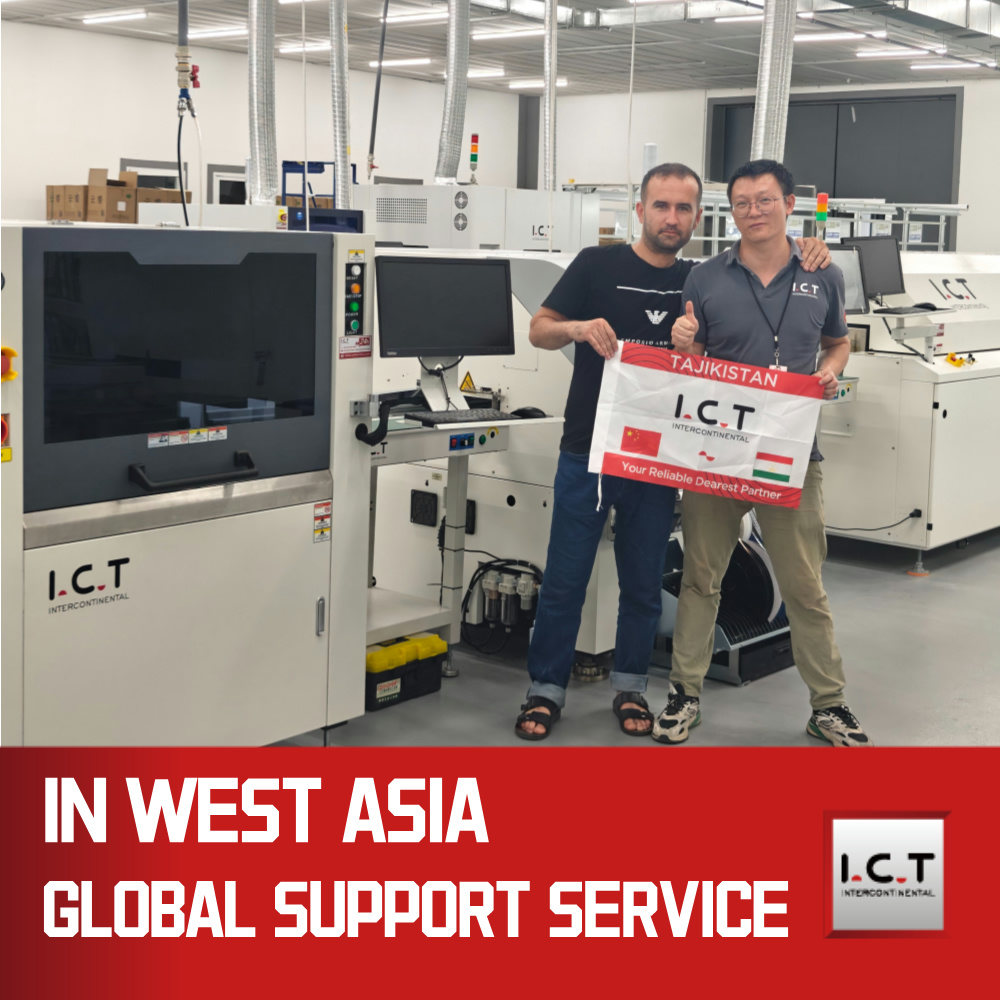

| Caso di studio sul successo del cliente
La fabbrica del Tagikistan LED ha installato due linee SMT, una DIP, una di rivestimento, una di colla e una di assemblaggio di lampadine. Scarico della gru, installazione di 3 giorni e formazione pratica completati perfettamente. La stampante per pasta saldante SMT stampino ha fornito una resa perfetta al primo passaggio fin dal primo giorno. La produzione mensile è aumentata in modo significativo senza problemi transitori. La fabbrica ha raggiunto rapidamente il pareggio.
| Assistenza globale e supporto alla formazione
Risposta in loco entro 48 ore in 72 paesi. Otto magazzini esteri spediscono i ricambi lo stesso giorno, senza ritardi doganali. La diagnosi remota risolve la maggior parte dei guasti in 30 minuti. Aggiornamenti software gratuiti a vita inclusi. Gli operatori padroneggiano la stampante SMT pasta saldante stampino in 2 ore. Il campo di addestramento annuale in Cina copre il viaggio per due persone. Migliaia di fabbriche non beneficiano di chiusure prolungate grazie al supporto di I.C.T.
| Recensioni dei clienti
I clienti apprezzano molto gli ingegneri di I.C.T per la risposta ultraveloce e il servizio professionale in loco che mantiene le linee operative. Le fabbriche adorano la solida confezione in legno+acciaio che protegge ogni stampante con SMT pasta saldante stampino durante i lunghi trasporti marittimi. Gli operatori apprezzano il semplice programma di formazione che consente ai nuovi lavoratori di stampare schede perfette in modo rapido e sicuro. I responsabili della produzione apprezzano i tempi di attività affidabili e la facilità di manutenzione che eliminano completamente i fermi imprevisti. I partner globali danno le migliori valutazioni al nostro supporto remoto 24 ore su 24, 7 giorni su 7 e alla consegna dei pezzi di ricambio lo stesso giorno. Ogni acquirente riconosce l'eccezionale durata e l'elevata precisione costante che rendono I.C.T il loro partner di fiducia a lungo termine.
| Certificazioni e standard
Ogni stampante SMT pasta saldante stampino è dotata di brevetti CE, RoHS, ISO9001 e oltre 50 brevetti di invenzione. Il laboratorio indipendente CeTaQ conferma la precisione di ripetizione di ±0,01 mm su tutte le unità. Il burn-in del carico al 100% per 48 ore elimina i guasti infantili. SPI Il CPK rimane eccellente sui pad 0201 su migliaia di macchine. Rapporti completi di terze parti spediti con ogni unità: zero rifiuti doganali in tutto il mondo
| Informazioni sull'azienda I.C.T e sulla nostra fabbrica
Fondata nel 2012, 89 ingegneri gestiscono uno stabilimento interno di 12.000 m². Tracciabilità completa di progettazione, produzione e test su ogni macchina. Oltre 1600 clienti in 72 paesi operano linee 24 ore su 24, 7 giorni su 7. Otto magazzini globali + team locali eliminano i ritardi inutili. I.C.T consegna fabbriche SMT complete da 0 a 1 con rischio zero.
