| Saldatrice ad onda senza piombo Smt – Saldatrice ad onda professionale
I.C.T La saldatrice a onda senza piombo Smt serie W è la macchina per saldatura a immersione per nucleo per SMT linee di produzione DIP. Questa saldatrice smt utilizza un ugello di precisione giapponese Kuroda per un rivestimento accurato del flusso, zone di riscaldamento orizzontali completamente indipendenti per un controllo stabile della temperatura e un design a risparmio energetico che mantiene la potenza normale a soli 7 kW. La protezione opzionale dall'azoto soddisfa gli standard di alta qualità senza piombo. Ampiamente applicata nell'elettronica automobilistica, nei contatori intelligenti e nei prodotti di consumo, questa saldatrice a onda Smt senza piombo offre prestazioni eccezionali per le moderne linee DIP SMT.
| Caratteristica
L'ugello giapponese Kuroda con area di nebulizzazione regolabile e filtro piramidale fornisce uno strato di flusso uniforme e a basso consumo ad ogni ciclo. Il flussometro digitale e il serbatoio a pressione stabile riducono della metà il consumo di flusso e mantengono la camera pulita: un grande vantaggio per la saldatrice a onda senza piombo Smt nella produzione continua THT.
La protezione da sovratemperatura indipendente di terze parti e il controllo a circuito chiuso PLC+PID forniscono più livelli di sicurezza. Il monitoraggio in tempo reale e l'arresto di emergenza istantaneo proteggono gli operatori e le apparecchiature durante il funzionamento 24 ore su 24 della saldatrice a onda DIP.
Le zone di riscaldamento orizzontali indipendenti con percorso chiuso dell'aria calda e piastre raddrizzatrici garantiscono una temperatura perfettamente uniforme su tutta la superficie. Il riscaldamento richiede solo circa 15 minuti e la potenza normale rimane a 7 kW: il riscaldamento più economico tra macchine a onda di saldatura simili.
| Elenco delle apparecchiature della linea DIP
| Modello | W4 | W3 | W2 |
| Dimensione: (millimetro) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Peso (chilogrammo) | Circa 1500 kg | Circa 1200 kg | Circa 790 kg |
| Alimentazione elettrica | 3P5W,380/220 V 50 Hz | 3P5W,380/220 V 50 Hz | 3P5W,380/220 V 50 Hz |
| Potenza di avvio | 32 kW | 24 kW | 16 kW |
| Potenza operativa | 12 kW | 9 kW | 7 kW |
| Sistema di controllo | Plc | ||
| Sistema di spruzzatura | |||
| Metodo di trasmissione | Motore passo-passo | ||
| Pressione di spruzzo | 0,25 MPa--0,4 MPa | ||
| flusso di lux | 10--100 ml/min | ||
| Diametro di scarico | Φ200mm | ||
| Capacità di scarico | 25 m3/min | ||
| Sistema di preriscaldamento | |||
| Modalità di preriscaldamento | Aria calda | ||
| Modalità di controllo | PID+SSR | ||
| Zona di preriscaldamento | 4 | 3 | 2 |
| Lunghezza di preriscaldamento | 1800mm | 1600 mm | 1200 mm |
| Temp. di preriscaldamento | (Temperatura ambiente) -250°C | ||
| Tempo di riscaldamento (minuto) | Circa 15 minuti (impostazione 150°C) | ||
| Trasportatore SMT Sistema | |||
| PCB Dimensioni: LxL (mm) | Minimo:80x60mm; Massimo: 400x300 mm | ||
| Trasportatore SMT velocità | 0-2000 (mm/min) | ||
| Trasportatore SMT altezza | 750+/-20 (mm) | ||
| Dito | Artiglio a doppio gancio (standard) | ||
| Trasportatore SMT controllo della larghezza | Manualmente | ||
| Trasportatore SMT Angolo | 4~7 gradi | ||
| Sistema di saldatura | |||
| Stile del vaso di saldatura | Azionamento meccanico del motore | ||
| Materiale del piatto di saldatura | Titanio completo (FT standard) | ||
| Temperatura del piatto di saldatura | 300 ° C. | ||
| Capacità del piatto saldante | 350 kg senza piombo | 300 kg senza piombo | Senza piombo 250 kg |
| Altro | |||
| Sistema di pulizia delle dita | Spazzola | ||

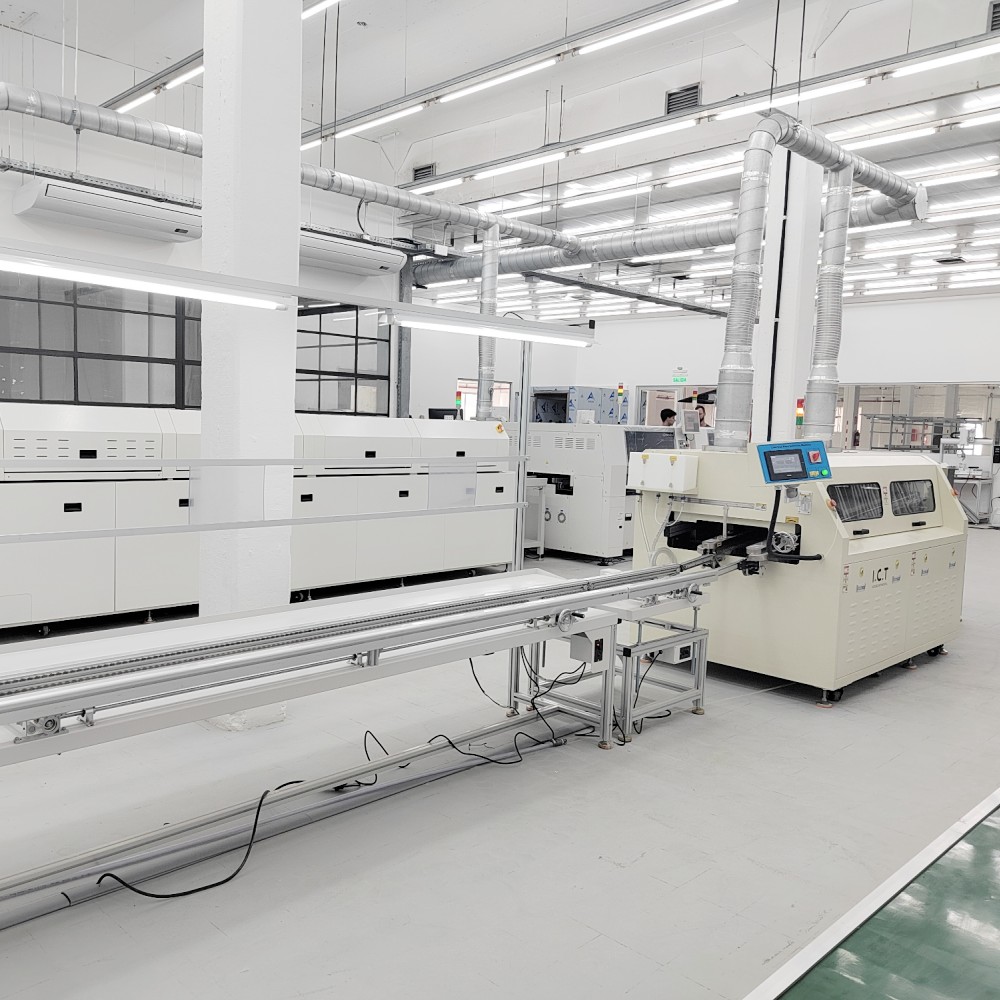

| Elenco delle apparecchiature della linea DIP

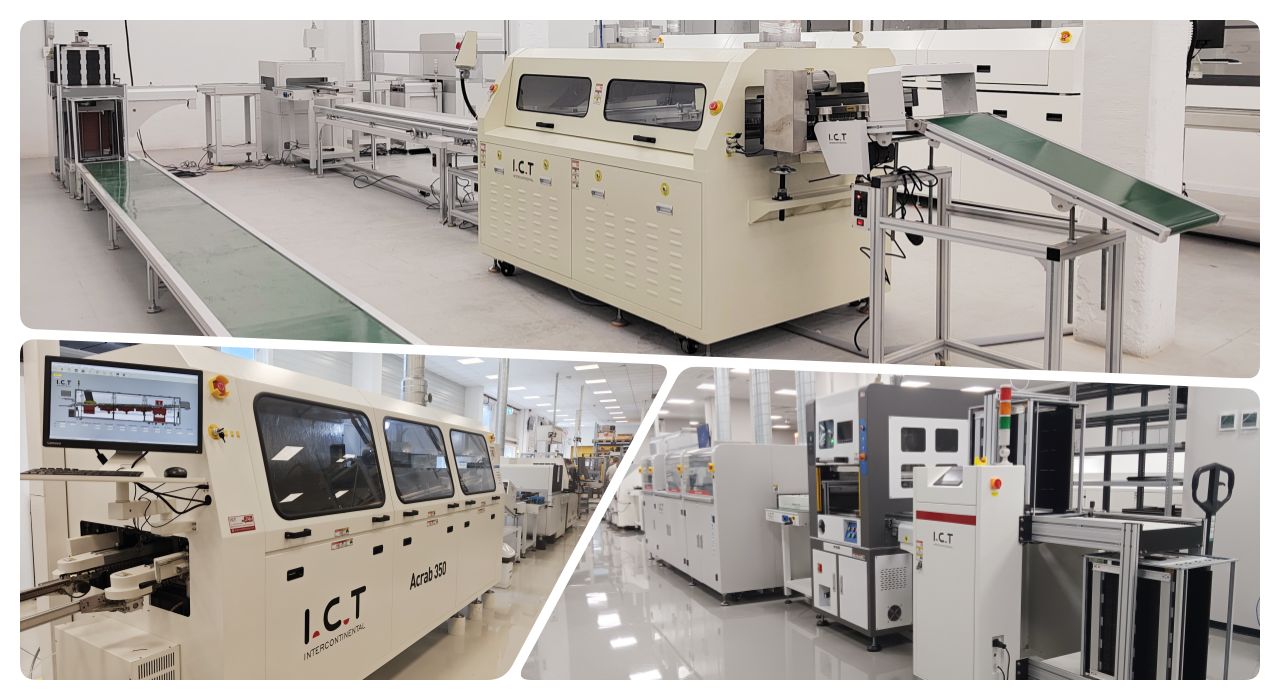

La nostra linea di produzione DIP offre strumenti avanzati per un assemblaggio PCB efficiente e preciso. La linea DIP completamente automatizzata comprende una linea di inserimento DIP per il posizionamento accurato dei componenti, un caricatore a onde per un'entrata fluida PCB, uno scaricatore a onde per un'uscita sicura e una linea di nastri di assemblaggio per i controlli finali. Questa linea di produzione DIP PCB di alta qualità garantisce un funzionamento stabile, un inserimento affidabile di THT e un assemblaggio conveniente, soddisfacendo le diverse esigenze del settore. Con design modulari e supporto globale da parte di I.C.T, aumenta la produttività per le attività a foro passante.
| Nome prodotto | Scopo nella linea DIP |
|---|---|
Macchina per l'inserimento automatico | Posiziona automaticamente i componenti sui PCB con precisione per la linea di produzione DIP. |
Fonde la saldatura per formare giunti solidi sui PCB durante il processo di plug-in THT. | |
Macchina di saldatura selettiva | Applica la saldatura selettivamente ad aree specifiche per un assemblaggio accurato THT |
Ispeziona i giunti di saldatura e i difetti di posizionamento sul DIP assemblato PCB. | |
Controlla la qualità delle saldature interne e i difetti nascosti nei componenti THT. | |
Verifica le prestazioni elettriche e la connettività del PCB assemblato. | |
Trasporta PCB senza problemi attraverso la linea DIP per un assemblaggio e un'ispezione efficienti. |
| Video sul successo dei clienti

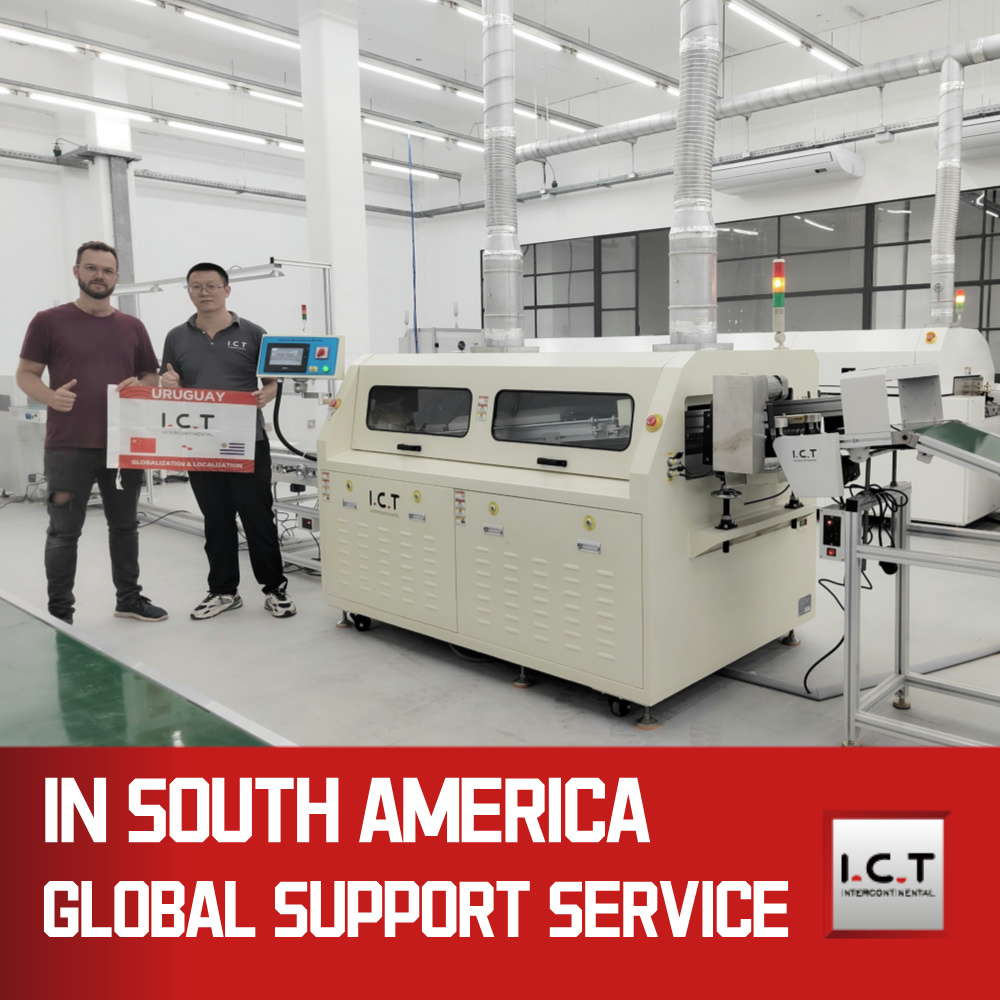

Una fabbrica di contatori intelligenti in Uruguay aveva bisogno di una saldatrice smt affidabile per gestire schede complesse con componenti di grandi dimensioni nella loro linea DIP. Abbiamo fornito la saldatrice a onda senza piombo Smt serie W e abbiamo inviato ingegneri per l'installazione e la formazione complete. La macchina è entrata in piena produzione a soli 7kW con zero difetti e giunzioni perfette. Il cliente ha filmato la macchina per saldatura a immersione mentre funzionava senza intoppi e ha condiviso come ha migliorato notevolmente la produzione giornaliera. Questo progetto è diventato il modello per molti produttori di elettronica nella regione.
| Servizi di esperti e formazione
I.C.T considera ogni saldatrice ad onda Smt senza piombo come l'inizio di una cooperazione a lungo termine. Forniamo consulenza gratuita sul layout della fabbrica, ottimizzazione dei processi in loco, corsi di formazione nella lingua locale, aggiornamenti software a vita e pezzi di ricambio da 8 magazzini globali, garantendo che la tua linea DIP SMT raggiunga la massima efficienza con il minimo rischio.
| Elogio del cliente
Le fabbriche di tutto il mondo elogiano la nostra saldatrice ad onda Smt senza piombo per il suo funzionamento quotidiano solido, il consumo di elettricità estremamente basso e i risultati di saldatura perfetti su schede complesse. Menzionano in particolare le casse di legno per l'esportazione che arrivano intatte dopo una lunga spedizione, il supporto remoto immediato dalla sede centrale e la facilità con cui la macchina funziona con le apparecchiature DIP SMT esistenti.
| Certificazioni di qualità
Ogni I.C.T saldatrice ad onda Smt senza piombo è dotata di certificazioni CE, CCC, UL, RoHS e ISO9001 oltre a numerosi brevetti su sistemi di riscaldamento e flusso a risparmio energetico, offrendo ai clienti completa fiducia nella conformità globale e nell'eccellenza tecnica.
| Informazioni su I.C.T azienda e fabbrica
I.C.T – Il tuo caro partner affidabile Dal 2012, I.C.T ha costruito una piattaforma globale di valore incrociato per la produzione elettronica con un parco industriale di 12.000㎡ a Dongguan e 8 centri di assistenza all'estero. 89 dipendenti, tra cui 20 ingegneri senior e un capitale sociale di 30 milioni di dollari, ci consentono di padroneggiare ogni dettaglio, dalla progettazione alla consegna. Servendo oltre 1600 clienti in 72 paesi con valori di 'Integrità, semplicità, apertura, coordinazione, condivisione', forniamo la macchina a onde di saldatura più affidabile e soluzioni DIP complete SMT in tutto il mondo.
