I.C.T-D1200
I.C.T
smt coating machine for pcb
| Quantità: | |
|---|---|
| Distributore a getto di fascia alta

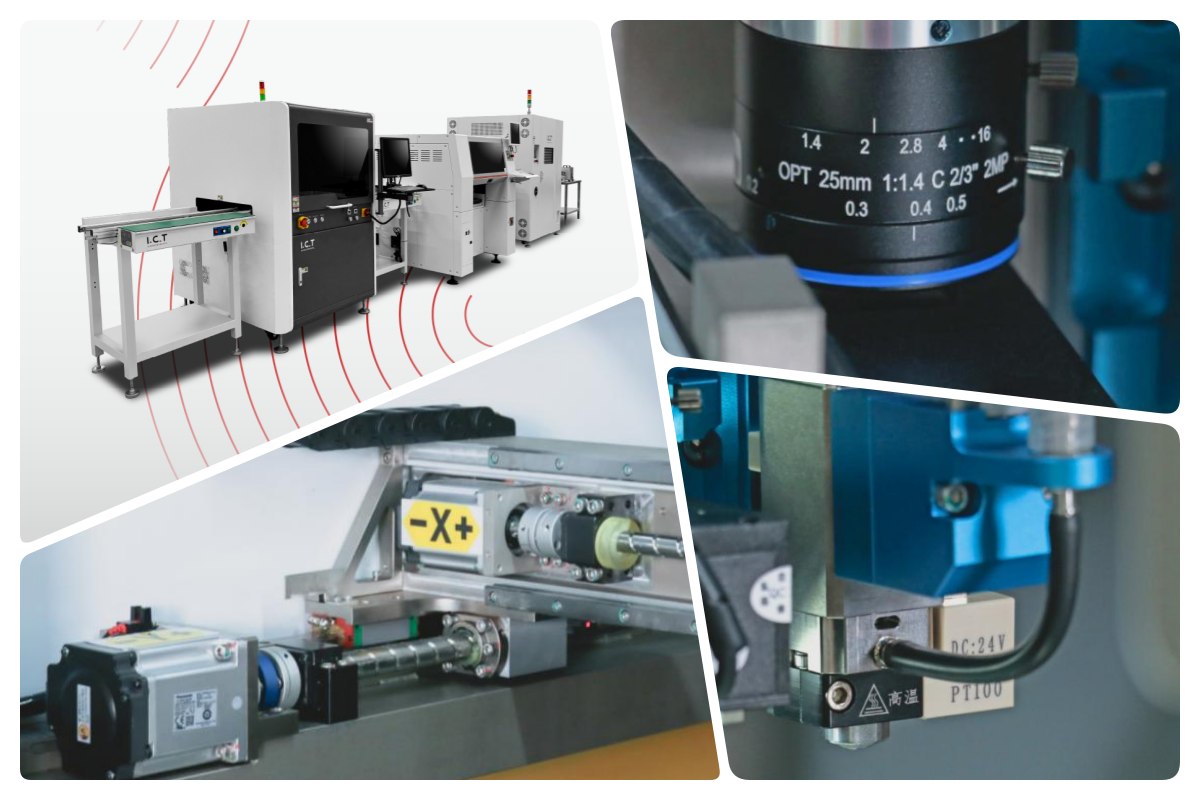

La I.C.T Jet Dispensing Machine si distingue nella produzione elettronica per le sue prestazioni affidabili e il design conciso. Gestisce in modo efficiente l'assemblaggio di PCB, l'erogazione di colla rossa SMT, le lenti LED e i prodotti medici. Alimentato da servomotori e viti di macinazione, raggiunge un'elevata ripetibilità e un controllo preciso della colla. Il sistema di posizionamento visivo corregge i punti Mark e compensa i bordi per la precisione. Supportando più tipi di colla e siringhe, si adatta a diverse esigenze. La macchina erogatrice a getto online per la linea SMT si integra perfettamente nelle linee di produzione, migliorando la produttività. La nostra ampia rete di assistenza garantisce assistenza rapida e ottimizzazione dei processi per i clienti in tutto il mondo.
| Caratteristiche dettagliate del prodotto

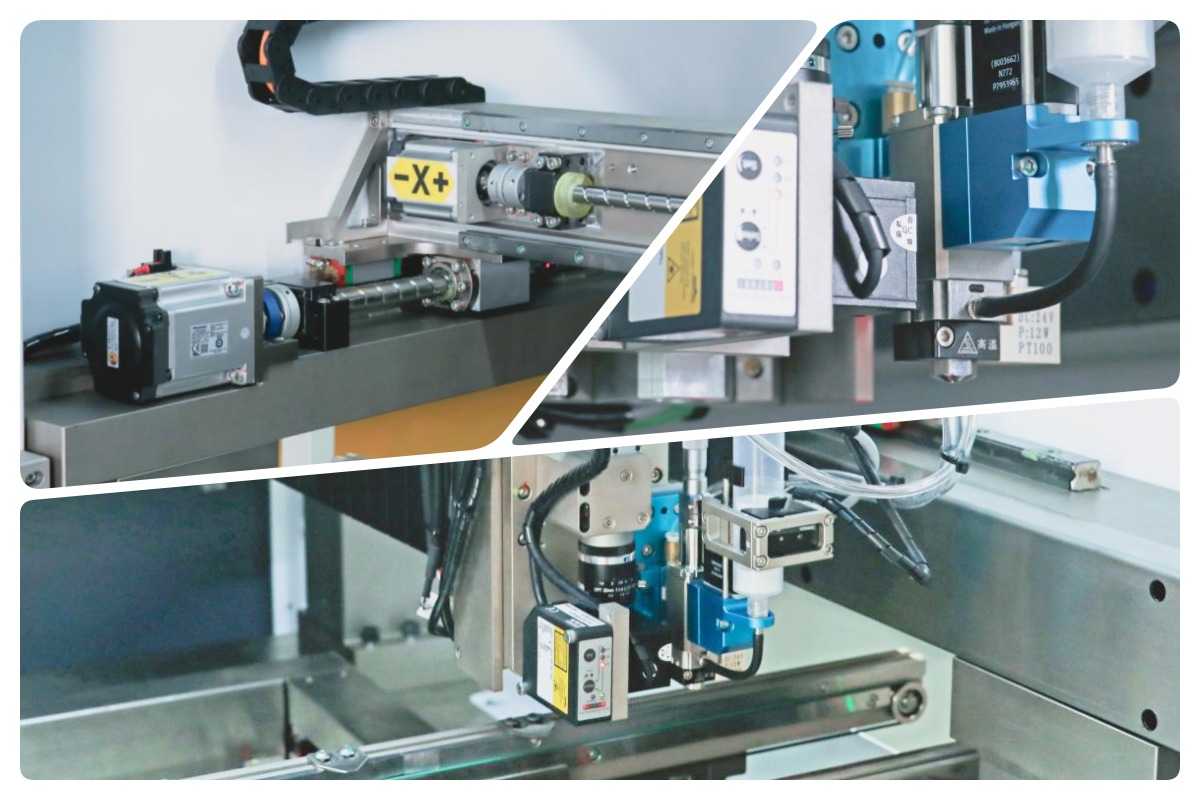

La macchina erogatrice a getto è dotata di una valvola ad alta precisione per il controllo esatto della quantità di colla. Azionato da servomotori e viti di macinazione, offre ripetibilità nell'erogazione. Supporta varie specifiche di colla con una funzione di preriscaldamento standard per ottimizzare la viscosità. Ciò garantisce una produzione uniforme della colla, migliorando l'affidabilità dell'incollaggio. Adatto per la colla rossa in SMT e altri adesivi, previene l'intasamento grazie al sistema di pulizia integrato, rendendolo efficiente per LED e applicazioni mediche.

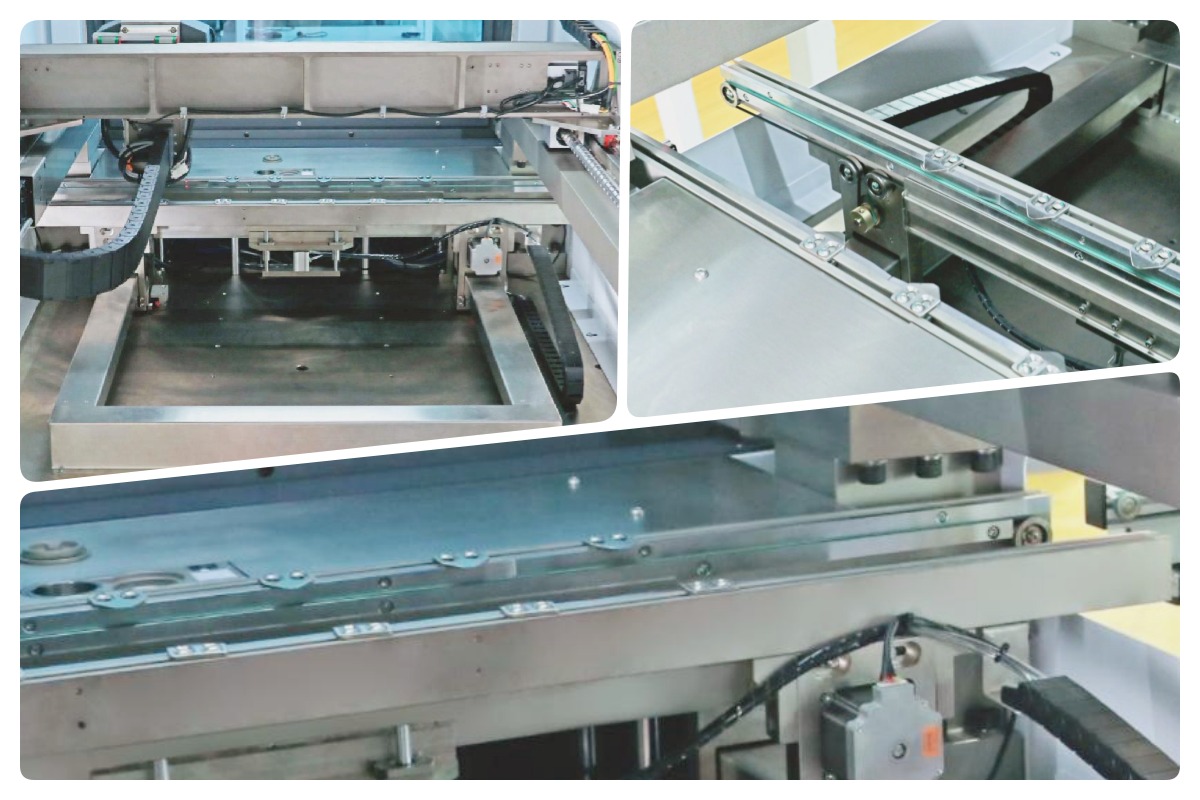

Il trasportatore della Jet Dispensing Machine utilizza cinghie antistatiche con motori indipendenti per una trasmissione accurata. Include un esclusivo fermo della scheda regolabile per evitare deviazioni PCB. La regolazione sincrona della larghezza tramite viti di rettifica garantisce il parallelismo delle rotaie. Ciò consente la movimentazione flessibile di PCB pesi fino a 5 kg e velocità di trasporto di 300 mm/s. Supporta più direzioni come da L a R o da R a L, adattandosi perfettamente alle linee SMT per un flusso di lavoro fluido.

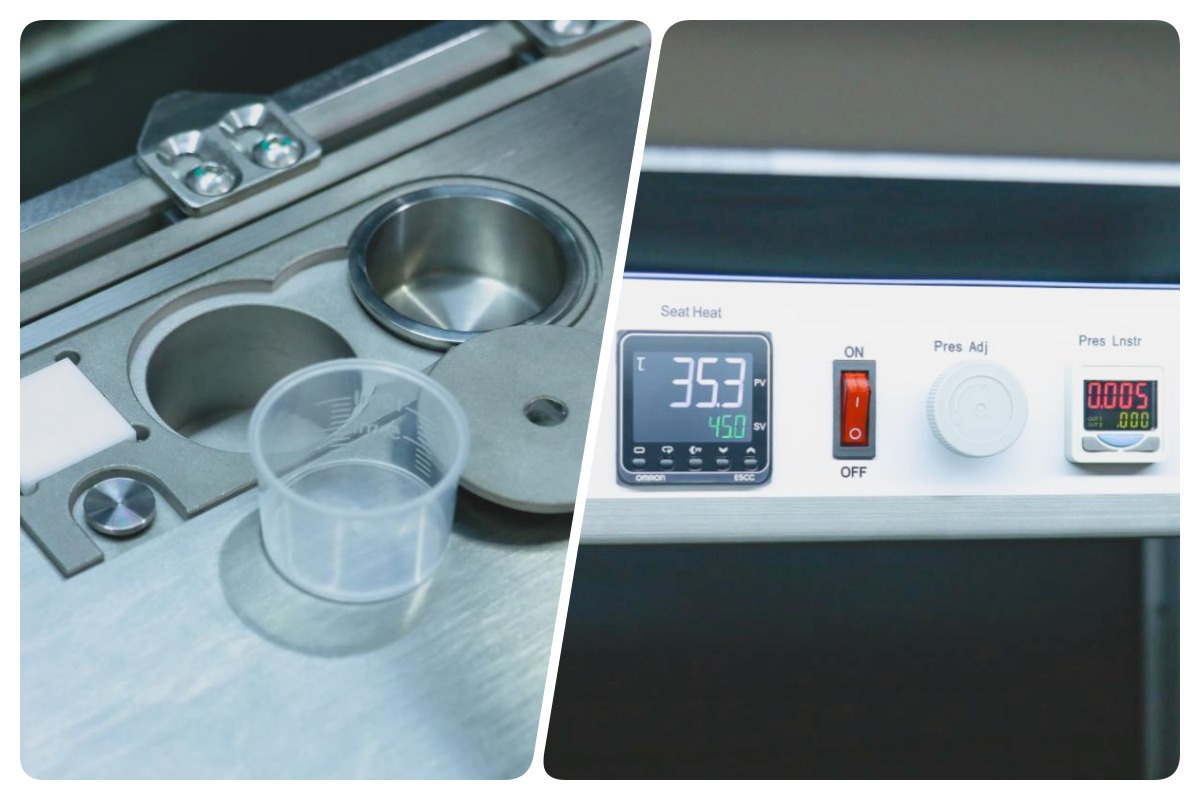

Il sistema di pulizia integrato mantiene pulita la punta della valvola e previene l'essiccazione o l'intasamento della colla. La pulizia automatica con un solo tasto termina in pochi secondi. Il controllo accurato della temperatura ottimizza il flusso di colla e mantiene la produzione stabile per tutto il giorno. Queste semplici funzionalità riducono notevolmente i tempi di manutenzione giornaliera e prolungano la durata della valvola, in modo che la macchina erogatrice a getto funzioni più a lungo con meno arresti.

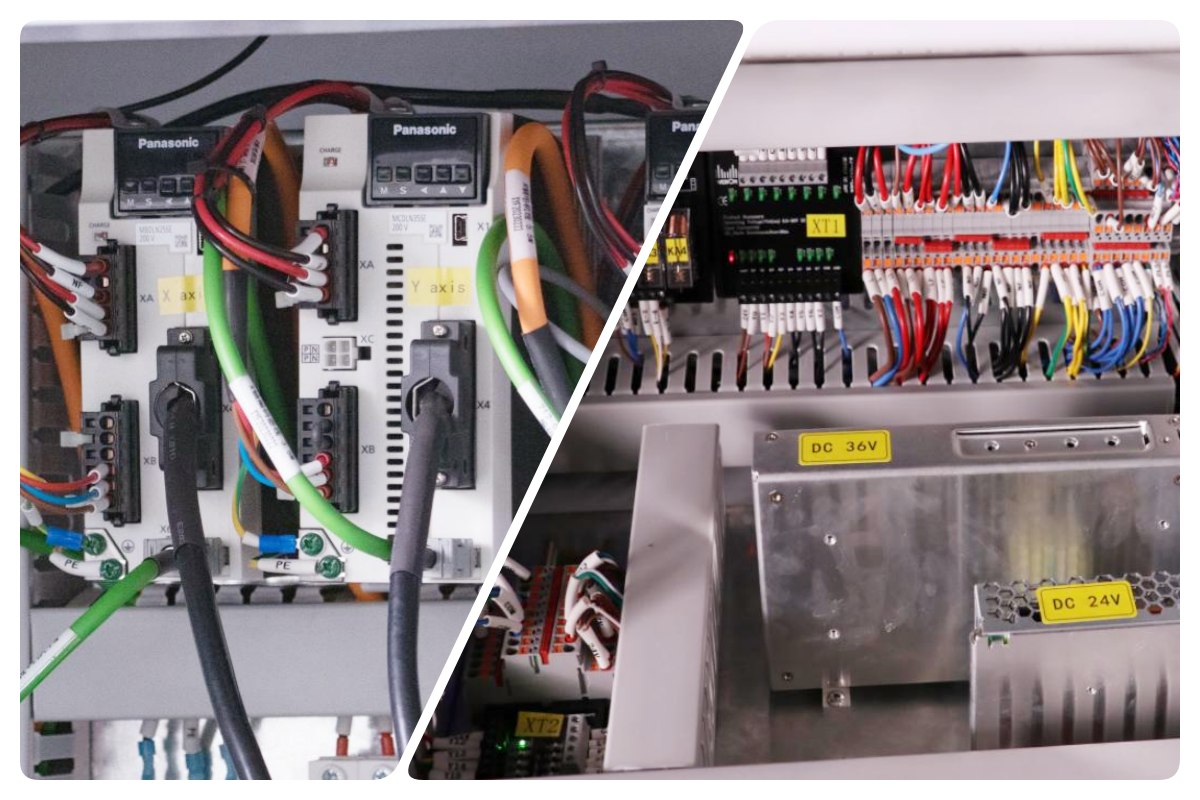

La Jet Dispensing Machine utilizza il controllo PLC + PC industriale per un'elevata stabilità e una facile espansione. Soddisfa gli standard di sicurezza CE e segue la progettazione Industria 4.0. I componenti elettrici delle migliori marche (servo Panasonic, relè Omron, interruttore Schneider) garantiscono un funzionamento affidabile 24 ore su 24, 7 giorni su 7. Il sistema supporta la connessione MES e futuri aggiornamenti come il rilevamento 3D o i moduli di polimerizzazione UV. L'interfaccia semplice e il software UFD semplificano il funzionamento anche per i nuovi lavoratori.
| Specifica
| Modello | I.C.T-D450 | I.C.T-D600(OBIETTIVO) | I.C.T-D1200(OBIETTIVO) |
| Gamma di distribuzione | X400*Y400*Z50mm | X600*Y400*Z50mm | X1200*Y400*Z50mm |
| Peso del prodotto | Massimo 4,5 kg | ||
| Spessore del prodotto | Massimo 6 mm | ||
| Velocità massima | 2000mm/s | ||
| Metodologia della visione | CCD | ||
| Sistema di pulizia | Auto | ||
| Velocità della valvola di iniezione | 200 punti/s | ||
| Precisione di erogazione | ±0,02 mm | ||
| Precisione ripetuta | ±0,01 mm | ||
| Peso | 650 Kg | 750 Kg | 950 chilogrammi |
| Dimensione | L770*P1200*A1500mm | L880*P1200*A1500mm | L1590*P1200*A1500mm |

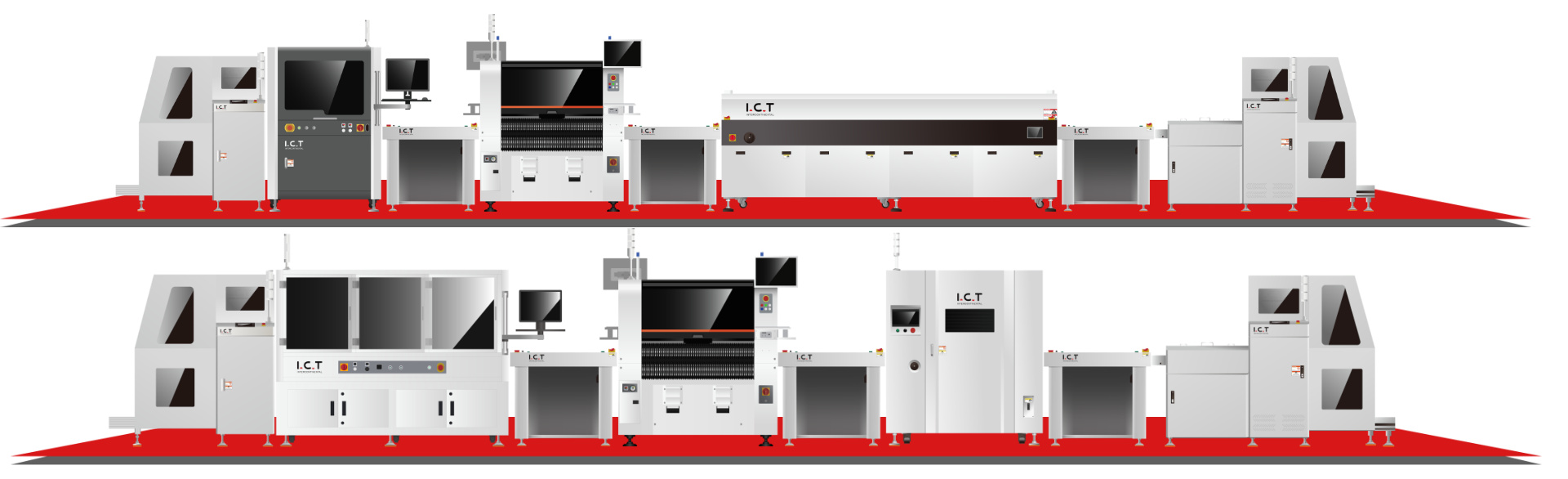

| SMT Elenco delle apparecchiature di linea
Il caricatore automatico alimenta le tavole senza problemi. La macchina erogatrice a getto rilascia punti o linee di colla esatti ad alta velocità. La macchina pick & place posiziona quindi accuratamente i componenti o le lenti LED sulla colla bagnata. Successivamente, il pannello entra in un forno di polimerizzazione IR o in un forno di polimerizzazione UV per indurire completamente l'adesivo in pochi secondi. Infine, una stazione AOI controlla il volume, la posizione e la qualità dell'incollaggio della colla.
| Nome del prodotto | Scopo nella linea di erogazione della colla |
|---|---|
| Distributore di colla | Fornisce un'erogazione della colla ad alta velocità e ultra precisa |
| Macchina per rivestimento conforme | Applica il rivestimento protettivo finale per garantire affidabilità |
| Scegli e posiziona la macchina | Posiziona accuratamente i componenti sulla colla fresca |
| Curangere il forno | Polimerizza rapidamente la colla con tecnologia IR o UV |
| Storia di successo del cliente

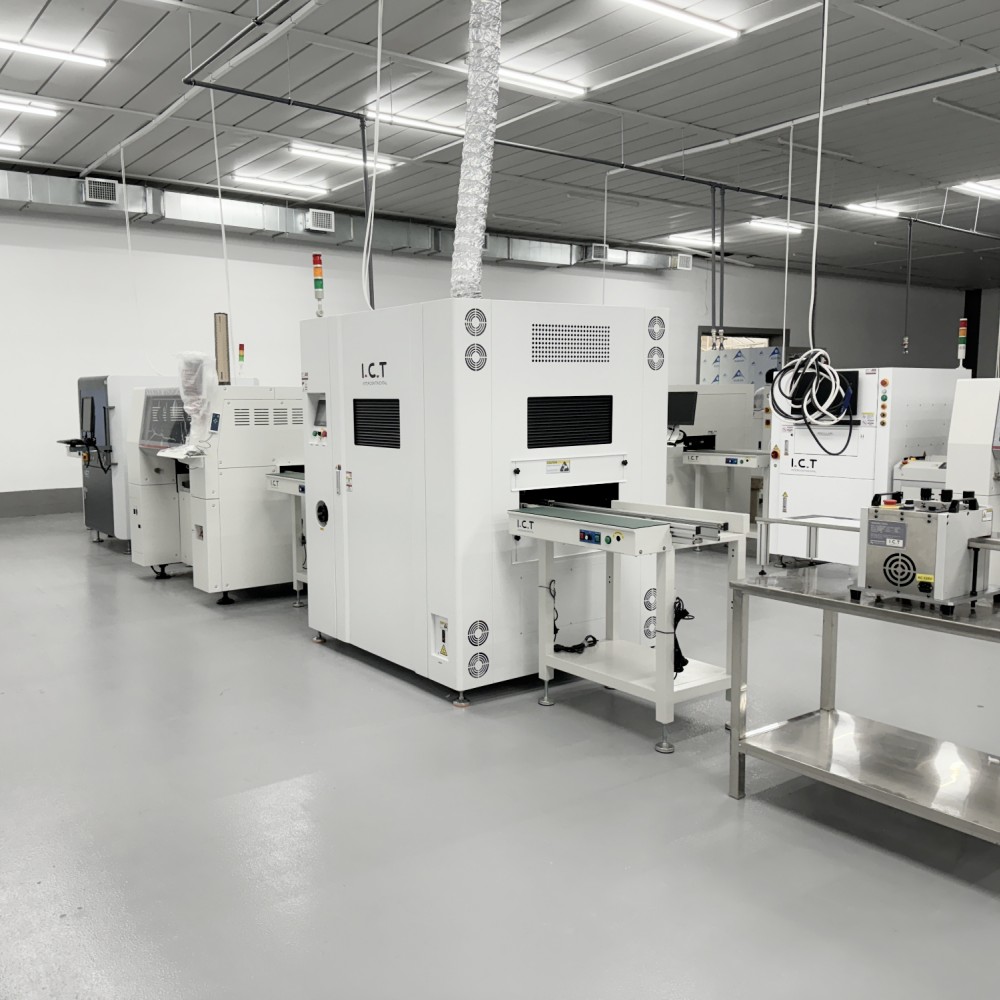

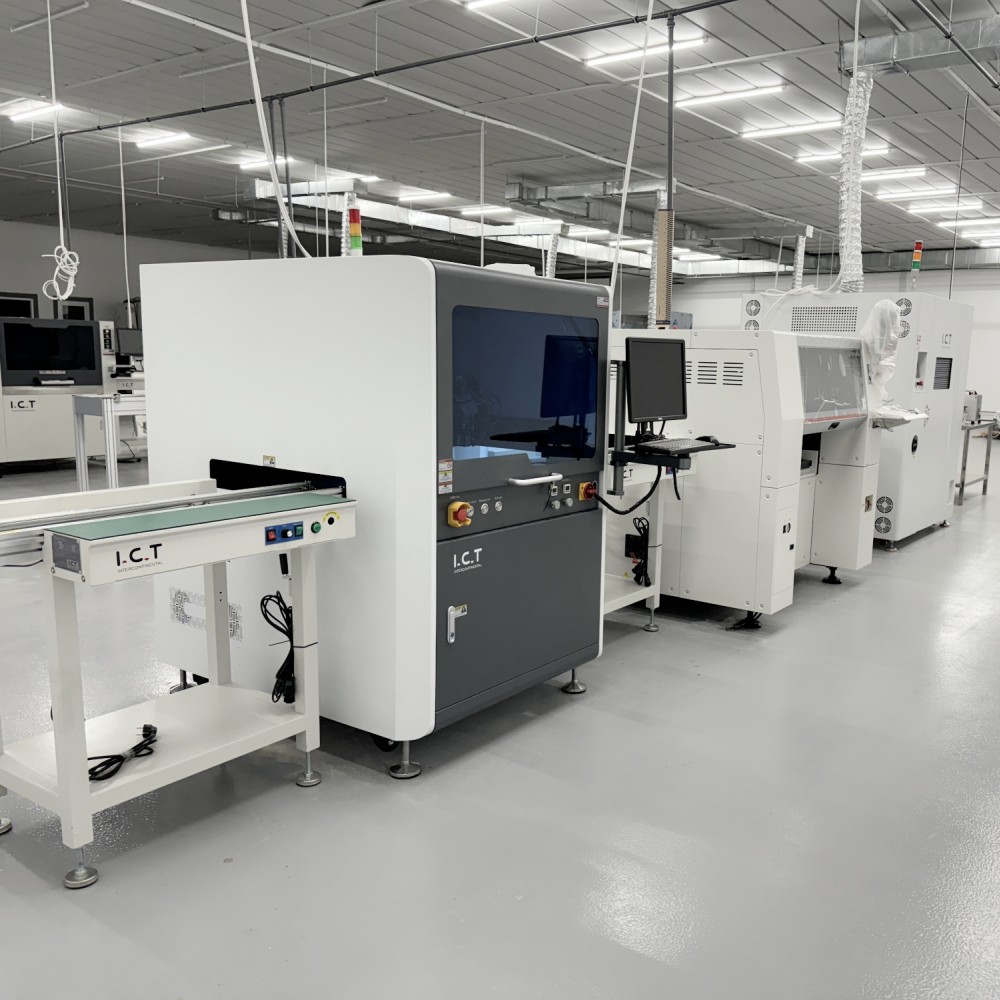

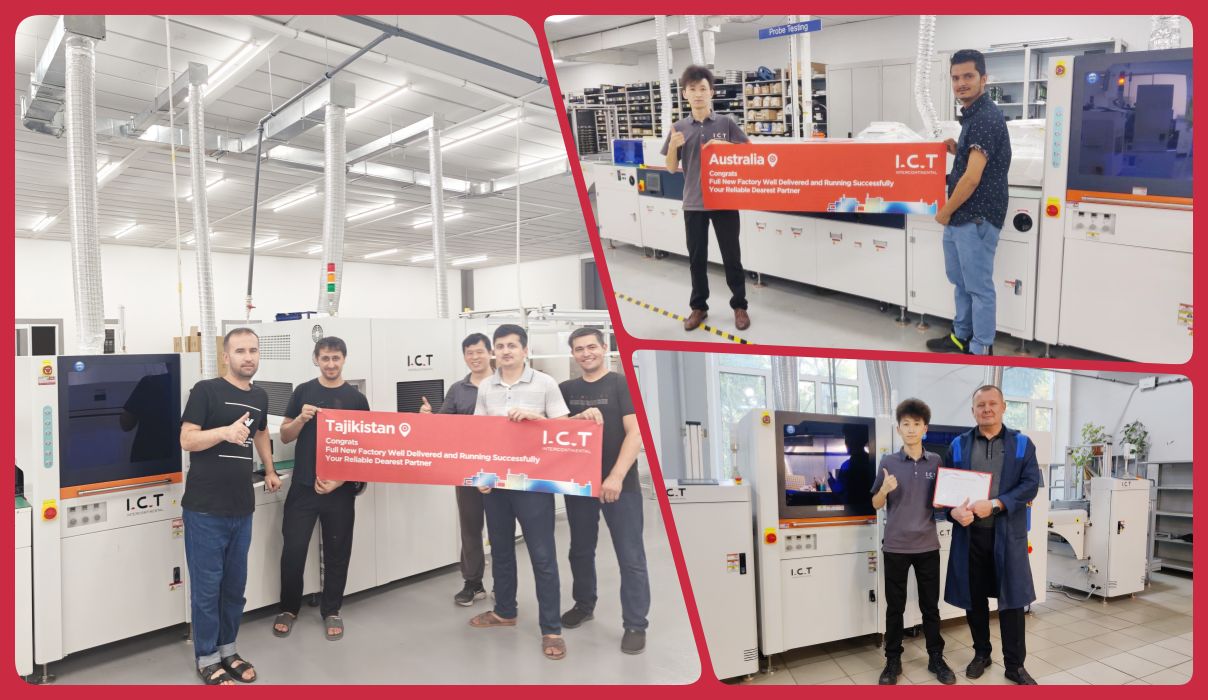

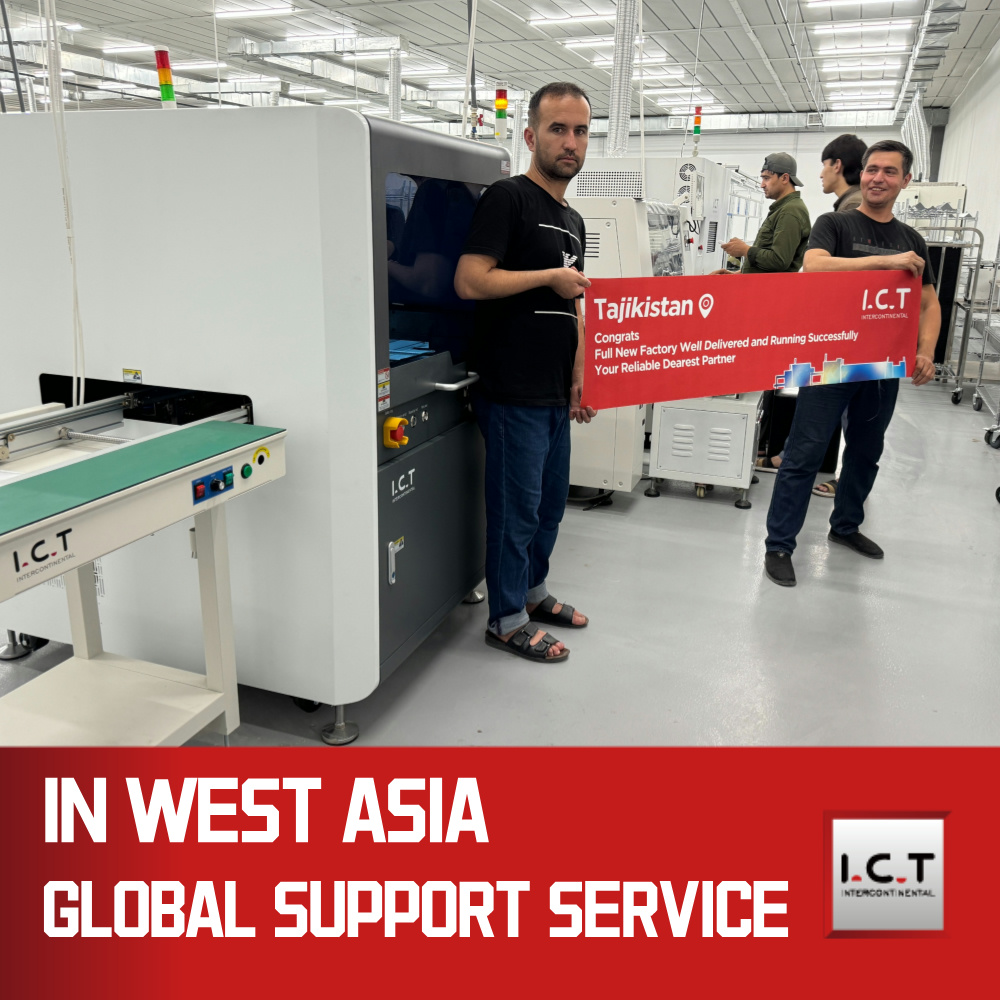

In Tagikistan, due ingegneri I.C.T hanno fornito supporto tecnico in loco a un cliente LED che ha acquistato due linee complete SMT, una linea DIP, una linea di rivestimento, una linea di erogazione e una linea di assemblaggio di lampadine LED. Il video mostra gli ingegneri che assemblano l'attrezzatura, formano il team del cliente sul funzionamento e sulla manutenzione e dimostrano la produzione di vari prodotti LED. La maggior parte degli articoli LED, dalle lampadine ai pannelli, sono stati prodotti con successo e con elevata precisione. La sessione mette in evidenza il ruolo della Jet Dispensing Machine nell'applicazione della colla per l'assemblaggio. Si conclude con la condivisione da parte del cliente di un feedback positivo sulla configurazione perfetta e sul miglioramento della qualità dell'output.
| Formazione e supporto professionale
I.C.T offre un servizio post-vendita completo e formazione per garantire il corretto funzionamento della macchina erogatrice Jet. La nostra rete globale comprende centri di vendita e assistenza in più paesi, che forniscono installazione, manutenzione e risoluzione dei problemi. Gli ingegneri offrono formazione pratica su software, hardware e ottimizzazione dei processi. Ci concentriamo su tempi di risposta rapidi, spesso entro 24 ore, per ridurre al minimo i tempi di inattività. I programmi personalizzati aiutano i clienti ad adattare la linea Online Jet Dispensing Machine For SMT alle loro esigenze. Questo supporto crea partnership a lungo termine, migliorando la produttività e riducendo i costi operativi.
| Elogio del cliente
I clienti lodano i nostri ingegneri per la loro competenza e pazienza durante le installazioni. Evidenziano l'affidabilità e la precisione della Jet Dispensing Machine nell'uso quotidiano. Molti apprezzano il nostro imballaggio sicuro che garantisce una consegna sicura senza danni. Le risposte rapide alle domande, che spesso risolvono i problemi da remoto, creano fiducia. Nel complesso, i clienti notano come le nostre apparecchiature aumentino l'efficienza e la qualità del prodotto, portando ad una maggiore soddisfazione.
| La nostra certificazione
I.C.T possiede certificazioni chiave come CE, RoHS e ISO9001, garantendo la conformità agli standard internazionali. Disponiamo inoltre di numerosi brevetti per progetti innovativi nella tecnologia di erogazione. Queste credenziali riflettono il nostro impegno nei confronti della sicurezza, della responsabilità ambientale e della gestione della qualità. Assicurano ai clienti che la Jet Dispensing Machine soddisfa rigorosi test di prestazioni e durata.
| Chi siamo e la fabbrica
I.C.T è un fornitore leader di soluzioni di produzione elettronica con i nostri impianti di ricerca e sviluppo e di produzione. Fondata nel 2012, abbiamo 89 membri dello staff, inclusi 20 ingegneri, su uno spazio di 12.000 m². Il nostro fondo registrato ammonta a 30 milioni di dollari, con una rapida crescita al servizio di oltre 1.600 clienti in 72 paesi. La fabbrica segue rigorosi processi di rilevamento e un solido sistema di gestione della qualità per garantire standard elevati. Copriamo SMT, DIP, linee di rivestimento e di erogazione a livello globale.
