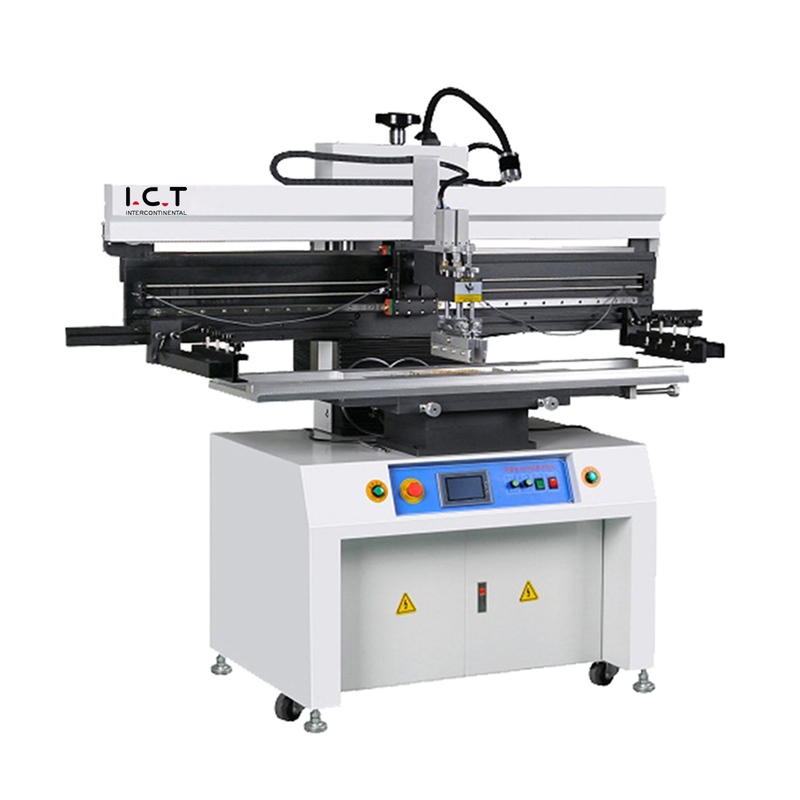

I.C.T-P12 |Stampante semiautomatica SMT per schermi stampino ad alta precisione nella catena di montaggio SMD

La stampante I.C.T-P1200 semiautomatica stampino è una stampante per saldatura ad alta precisione per PCBs.SMTLinea di produzione per pannelli da 1,2 m LED PCB
Dimensioni massime PCB: 1200*350 mm
  • I.C.T-P12

  • I.C.T

Stato di disponibilità:
Quantità:

I.C.T |Stampante semiautomatica SMT per schermi stampino ad alta precisione nella catena di montaggio SMD

Panoramica

Stampante semiautomatica SMT Introdurre:

1. L'utilizzo di guide lineari, abbinate alla velocità di azionamento del motore, garantisce stabilità e precisione di stampa.

2. La pressione della lama e la velocità di stampa sono regolabili, manometro di precisione, display del controller di velocità.

3. Il sistema di lame di sospensione rende la stampa più uniforme.

4. Banco universale modulare, posizionamento casuale del ditale, facile conversione.

5. Con dispositivo di allineamento per scheda PCB e telaio.

6. Lavora con tavole PCB sia a faccia singola che a doppia faccia.

7. I bracci del telaio in acciaio possono essere regolati per diverse gamme di dimensioni da 370 * 470 mm a 1500 * 350 mm.

8. Stampa automatica, qualità di stampa stabile ed efficiente.

Caratteristiche:
Stampante stampino - Sistema di piattaforma

Sistema di piattaforma

Il perno e il blocco di supporto devono essere adatti a diversi unilaterali

e bifacciale PCB e devono essere adatti perni di diverse dimensioni

per diversi fori PCB.operazione semplice, il posizionamento è

accurato e la posizione fissa è flessibile e regolabile.

stampante stencil - Sistema di azionamento

Sistema di guida

Motore passo-passo importato, garantisce la guida di precisione di Taiwan

stabilità, il sistema del tergipavimento può essere sollevato manualmente, conveniente

aggiungere pasta saldante e operazione di pulizia, sensore limite flessibile

adeguamento per ridurre i viaggi di trasporto.

stampante stencil smt - Sistema di stampa

Sistema di stampa

Struttura della spatola a connessione diretta. La spatola è

controllato in modo indipendente da due cilindri ad alta precisione per garantire

pressione precisa e stabile. Le doppie guide di posizionamento a scorrimento

garantire la precisione e la stabilità della spatola.

Stampante SMT stampino - Sistema di controllo

Sistema di controllo

Funzionamento touch screen, interfaccia MMI inglese amichevole, insegnamento e

funzione di navigazione.Modalità operativa: manuale, semiautomatica e

completamente automatico. Le parti di controllo principali adottano l'alta qualità importata

marchi per garantire la stabilità e l'operatività della stampante.

Specifica

Modello P3 P6 P12 P15
Precisione +/- 0,05 mm +/- 0,05 mm +/- 0,05 mm +/- 0,05 mm
PCB Dimensioni 300 x 350 mm 600 x 350 mm 1200 x 350 mm 1500 x 350 mm
Dimensioni della piattaforma 320 x 400 mm 700 x 400 mm 1350 x 400 mm 1650 x 400 mm
stampino Dimensioni (mm) 370*470-550*650 370*470-550*650 370*470-1500*650 370*470-1750*650
PCB Spessore 0,2 - 6 mm 0,2 - 6 mm 0,2 - 6 mm 0,2 - 6 mm
stampino  Posizionamento Manuale Manuale Manuale Manuale
Tempo di ciclo < 10 secondi < 10 secondi < 12 secondi < 12 secondi
Consumo di energia 200 W 200 W 220 W 220 W
Alimentazione elettrica 1 -PH, 220 V CA 50/60 HZ 1 -PH, 220 V CA 50/60 HZ 1 -PH, 220 V CA 50/60 HZ 1 -PH, 220 V CA 50/60 HZ
Pressione dell'aria 4,5-6 kg/cm 4,5-6 kg/cm 4,5-6 kg/cm 4,5-6 kg/cm
Velocità della spatola 0-200 mm/sec 0-1200 mm/sec 0-200 mm/sec 0-200 mm/sec
Dimensione 850x750x1650mm 1050x750x1650mm 1660x750x1650mm 2100x750x1650mm
Peso 280 chilogrammi 300 chilogrammi 356 chilogrammi 430Kg
Lunghezza della spatola 250mm 250mm 250mm 250mm
Altezza della piattaforma 950 mm 950 mm 950 mm 950 mm
Opzione: la dimensione speciale può essere personalizzata

* I.C.T continua a lavorare su qualità e prestazioni, le specifiche e l'aspetto possono essere aggiornati senza particolare preavviso.

FAQ:

1. Che cos'è una stampante semiautomatica SMT con schermo stampino?

Risposta: Una stampante semiautomatica per schermi SMT stampino è una macchina specializzata progettata per l'applicazione precisa di pasta saldante o adesivo su circuiti stampati (PCB) nel settore della produzione elettronica.Offre un equilibrio tra automazione e controllo operatore, rendendolo la scelta ideale per vari processi di assemblaggio SMT.

2. Come funziona una stampante semiautomatica SMT con schermo stampino?

Questa macchina utilizza un processo semiautomatico in cui l'operatore carica il PCB e lo allinea con uno stencil.La stampante deposita quindi accuratamente la pasta saldante o l'adesivo sul PCB attraverso lo stencil.L'aspetto semiautomatico consente l'intervento dell'operatore quando necessario per regolazioni fini.

3. Quali sono i vantaggi dell'utilizzo di una stampante semiautomatica SMT con schermo stampino?

  • Precisione: offre una deposizione precisa della pasta saldante, riducendo i difetti nell'assemblaggio SMT.

  • Versatilità: adatto per un'ampia gamma di dimensioni e design PCB.

  • Efficienza in termini di costi: raggiunge un equilibrio tra automazione e controllo manuale, rendendolo conveniente per vari volumi di produzione.

  • Controllo operatore: gli operatori possono ottimizzare l'allineamento e il processo di stampa per PCB complessi o personalizzati.

4. È necessaria una formazione dell'operatore per l'utilizzo di questa stampante?

Sì, si consiglia la formazione degli operatori per garantire risultati ottimali.La formazione in genere copre il funzionamento della macchina, l'allineamento degli stampini, la gestione della pasta saldante e le procedure di manutenzione.

5. Quale manutenzione è richiesta per una stampante semiautomatica con schermo SMT stampino?

La manutenzione ordinaria include la pulizia dello stencil, la garanzia della corretta consistenza della pasta saldante e ispezioni regolari per verificare l'eventuale usura.Istruzioni dettagliate per la manutenzione si trovano nel manuale utente della macchina.

6. Questa stampante è in grado di gestire pasta saldante senza piombo?

Sì, la maggior parte delle stampanti serigrafiche SMT semiautomatiche stampino sono progettate per funzionare con pasta saldante senza piombo, garantendo la conformità alle normative ambientali e agli standard di settore.

7. Quali fattori devo considerare quando scelgo una stampante semiautomatica SMT con retino stampino?

Considera fattori quali la compatibilità delle dimensioni di PCB, la velocità di stampa, la precisione, la facilità d'uso e la reputazione del produttore quando selezioni la stampante giusta per le tue specifiche esigenze di produzione.

8. Dove posso trovare fornitori o produttori affidabili di stampanti serigrafiche SMT semiautomatiche stampino?

È possibile trovare fornitori e produttori affidabili tramite fiere di settore, directory online di apparecchiature elettroniche e segnalazioni di professionisti nel campo della produzione elettronica.
