| Macchina per la stampa di pasta saldante I.C.T-P6 ad alta precisione

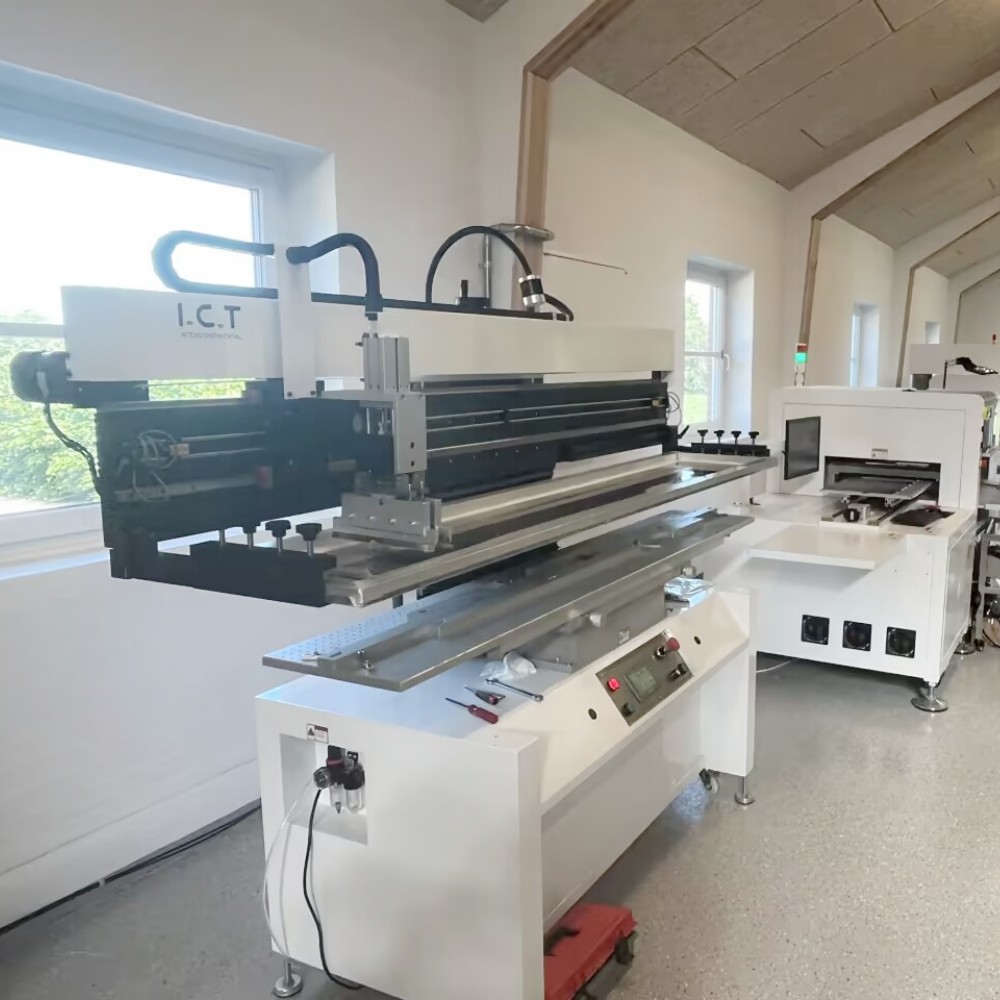

La macchina da stampa per pasta saldante I.C.T-P6 semiautomatica SMD utilizza guide lineari TBI di Taiwan e sensori Omron giapponesi per bloccare la precisione di ripetizione di ±0,05 mm anche dopo milioni di cicli. I doppi cilindri indipendenti ad alta precisione e le doppie guide di scorrimento mantengono la pressione uniforme su tutto lo stencil. La piattaforma modulare da 700×400 mm con perni a ditale casuali gestisce PCB a lato singolo o doppio con spessore da 0,2 a 6 mm e cambia formato in pochi secondi. Il touch-screen inglese con funzione di insegnamento offre modalità manuale, semiautomatica e completamente automatica. Il tempo di ciclo rimane inferiore a 10 secondi, rendendo questa stampante SMT perfetta per l'illuminazione LED, l'elettronica di consumo, i moduli automobilistici e la produzione mista di volumi medi.
| Caratteristica

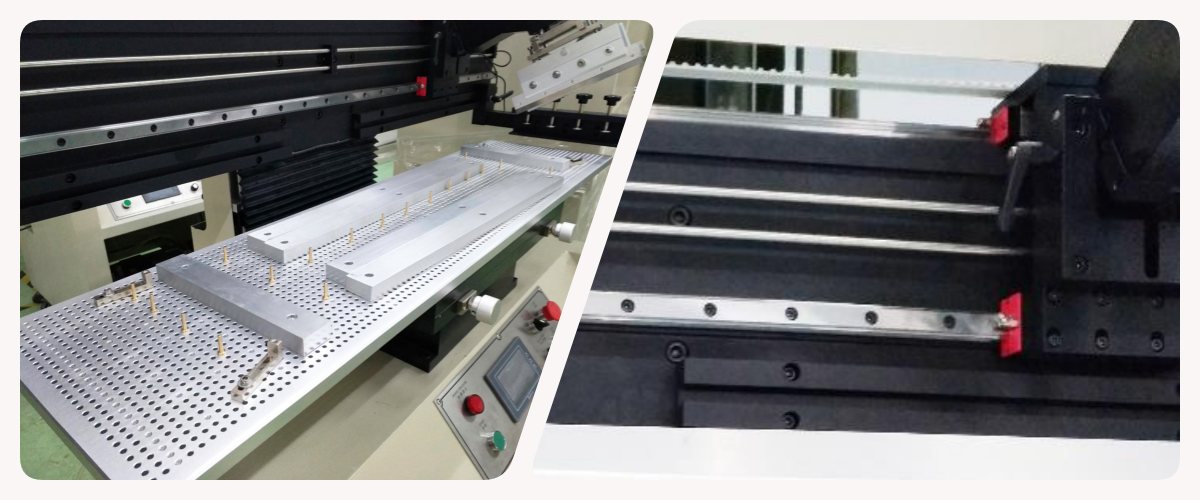

I perni universali e i blocchi di supporto si adattano a ogni schema di foro su PCB a lato singolo o doppio: le diverse dimensioni dei perni rendono il posizionamento semplice, accurato e completamente regolabile in pochi minuti. Il motore passo-passo SANYO/Leadshine importato abbinato alla guida di precisione TBI di Taiwan rimuove completamente le vibrazioni. Il sistema della spatola si solleva manualmente per ricaricare e pulire rapidamente la pasta saldante. I sensori di limite riducono automaticamente la distanza da percorrere e proteggono le parti meccaniche. Questa combinazione conferisce alla stampante semiautomatica SMT stampino stabilità solida, offset zero e risultati di stampa perfetti ad ogni ciclo su pannelli da 600 mm.
La struttura del tergipavimento a connessione diretta utilizza due cilindri SMC/FESTO indipendenti e doppie guide di posizionamento a scorrimento per controllare la pressione entro una tolleranza di 0,01 mm. Il design della lama sospesa distribuisce la pasta in modo più uniforme rispetto ai sistemi a racla singola. Il touch-screen con MMI inglese intuitivo offre modalità di insegnamento, navigazione e tre scelte operative. I componenti principali di Omron, Delta, IGUS e Samkoon mantengono la stampante SMD stampino in funzione 24 ore su 24, 7 giorni su 7, con un tasso di guasto quasi pari a zero, costi di manutenzione minimi e tempi di attività massimi per le fabbriche in crescita.
| Specifica
| Modello | P3 | P6 | P12 | P15 |
| Precisione | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm |
| PCB dimensione | 300 x 350 mm | 600 x 350 mm | 1200 x 350 mm | 1500 x 350 mm |
| Dimensioni della piattaforma | 320 x 400 mm | 700 x 400 mm | 1350 x 400 mm | 1650 x 400 mm |
| stampino size (mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| PCB spessore | 0,2 - 6mm | 0,2 - 6mm | 0,2 - 6mm | 0,2 - 6mm |
| stampino Posizionamento | Manuale | Manuale | Manuale | Manuale |
| Tempo del ciclo | < 10 secondi | < 10 secondi | < 12 secondi | < 12 secondi |
| Consumo energetico | 200 W | 200 W | 220 W | 220 W |
| Alimentazione elettrica | 1 -PH, 220 V CA 50/60 HZ | 1 -PH, 220 V CA 50/60 HZ | 1 -PH, 220 V CA 50/60 HZ | 1 -PH, 220 V CA 50/60 HZ |
| Pressione atmosferica | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm |
| Velocità della spatola | 0-200 mm/sec | 0-1200 mm/sec | 0-200 mm/sec | 0-200 mm/sec |
| Dimensione | 850x750x1650mm | 1050x750x1650mm | 1660x750x1650mm | 2100x750x1650mm |
| Peso | 280 chilogrammi | 300 kg | 356 chilogrammi | 430Kg |
| Lunghezza della spatola | 250 mm | 250 mm | 250 mm | 250 mm |
| Altezza della piattaforma | 950 mm | 950 mm | 950 mm | 950 mm |
| Opzione: la dimensione speciale può essere personalizzata | ||||
* I.C.T continua a lavorare su qualità e prestazioni, specifiche e aspetto possono essere aggiornati senza preavviso.
| SMT Elenco delle apparecchiature di linea

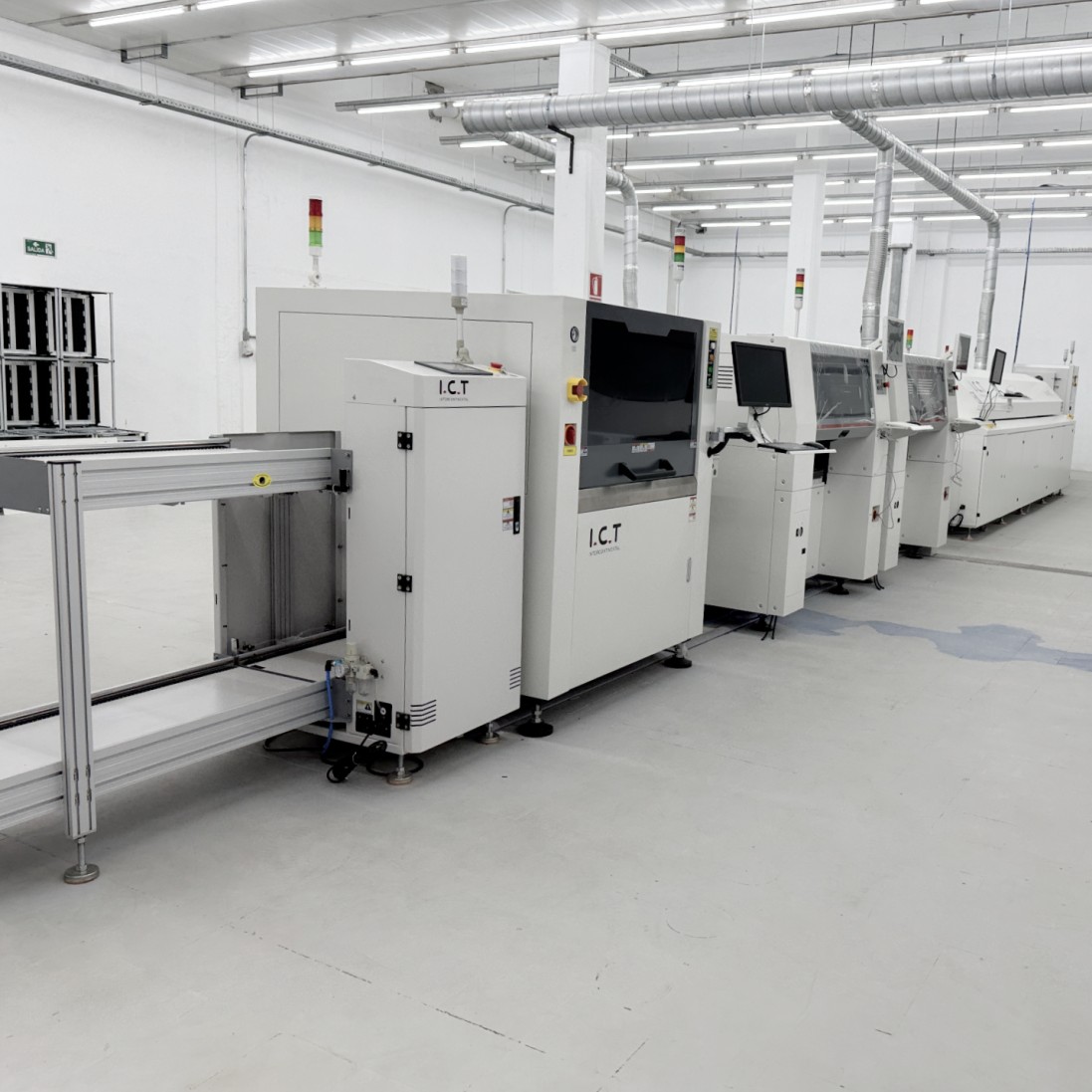

La linea di produzione I.C.T PCBA di alta qualità è dotata di attrezzature avanzate per un assemblaggio PCB efficiente e preciso. La linea SMT completamente automatizzata comprende un caricatore, una stampante automatica per un'applicazione accurata della pasta saldante, una macchina pick-and-place per il posizionamento preciso dei componenti, un forno di rifusione per una saldatura affidabile e un sistema AOI per un'ispezione approfondita dei difetti. Questa linea di produzione PCBA di alta qualità garantisce un funzionamento regolare, un'elevata affidabilità e un assemblaggio SMT a basso costo, soddisfacendo i diversi requisiti del settore.
| Nome prodotto | Scopo nella linea SMT |
|---|---|
| PCB Loader | Carica automaticamente i PCB nudi sulla linea. |
| Stampante in pasta di saldatura | Stampa accuratamente la pasta saldante sulle piazzole PCB. |
| Scegli e posiziona la macchina | Monta i componenti su PCB con precisione. |
| RIFLOVA DEL PROVO | Fonde la saldatura per formare giunti solidi. |
| AOI macchina | Ispeziona i giunti di saldatura e i difetti di posizionamento. |
| SPI Macchina | Controlla l'altezza e la qualità della pasta saldante. |
Ispeziona l'integrità del giunto di saldatura interno e rileva i difetti nascosti. | |
| SMT pulizia | Utilizzato per pulire PCB, stampini, dispositivi, ugelli, ecc. |
| PCB Macchina da taglio | Taglia il PCBA nel prodotto finale |
| Attrezzatura di tracciabilità | Registra e tiene traccia dei dati di produzione: macchina per marcatura laser /montatore di etichette/stampante a getto d'inchiostro |
| Case study sul successo del cliente – Fabbrica LED dell'Arabia Saudita
Nel 2025, un cliente dell'Arabia Saudita che produceva lampade a bulbo LED ha ordinato una linea completa SMT comprendente la macchina per la stampa di pasta saldante I.C.T-P6, il pick-and-place JUKI RS-1R e il forno di rifusione L8. Due ingegneri di I.C.T sono volati in fabbrica, hanno terminato l'installazione in due giorni e hanno formato il team locale per sette giorni interi. La linea ha iniziato la produzione di massa il giorno successivo con una qualità di stampa perfetta su pannelli da 600 mm LED e zero difetti. Il cliente è rimasto estremamente soddisfatto delle prestazioni stabili, dell'attento imballaggio in custodia di legno che è arrivato integro e del supporto tecnico rapidissimo che gli ha fatto risparmiare settimane di tempo di debug.
| Assistenza globale e supporto alla formazione
I.C.T fornisce un vero servizio chiavi in mano completo: progettazione gratuita del layout della linea, test di accettazione in fabbrica, spedizione marittima/aerea professionale, installazione in loco, formazione pratica di 7-10 giorni, pezzi di ricambio gratuiti per un anno, supporto remoto a vita tramite WeChat/TeamViewer, ottimizzazione dei processi e suggerimenti per aggiornamenti futuri. I nostri 20 ingegneri esperti servono 72 paesi con garanzia di risposta entro 4 ore, 24 ore su 24, 7 giorni su 7 online. Ogni macchina da stampa per pasta saldante supera un test di invecchiamento a pieno carico di 48 ore e un'ispezione funzionale al 100% nel nostro stabilimento certificato ISO9001 di 12.000 m². I clienti beneficiano di un avvio a rischio zero, tempi di inattività ridotti, rendimento più elevato e una vera partnership a lungo termine che cresce insieme alla loro attività.
| Recensioni dei clienti
Più di 1600 stabilimenti in 72 paesi si affidano a I.C.T soluzioni complete e complete e un potente supporto tecnico globale. Amano il nostro servizio chiavi in mano, l'imballaggio accurato, la formazione professionale in loco, la risposta ultraveloce e l'assistenza affidabile a vita. I clienti continuano ad espandere le linee con noi perché li aiutiamo a produrre di più, guadagnare di più e preoccuparsi di meno: vera soddisfazione e cooperazione vantaggiosa a lungo termine ogni volta.
| Certificazioni e standard
Ogni macchina da stampa per pasta saldante I.C.T è dotata di certificati CE, RoHS, ISO9001:2015 e numerosi brevetti di invenzione. I test di sicurezza completi e la rigorosa gestione della qualità nel nostro laboratorio soddisfano gli standard europei, americani e internazionali. Questi certificati dimostrano il nostro forte impegno per la tutela dell'ambiente, la sicurezza dei lavoratori, il risparmio energetico e l'affidabilità a lungo termine di cui i clienti possono fidarsi per anni di produzione pesante.
| Informazioni sull'azienda I.C.T e sulla nostra fabbrica
Fondata nel 2012, I.C.T possiede un moderno stabilimento di 12.000 m² a Dongguan con 89 dipendenti e 20 ingegneri a tempo pieno. Ricerchiamo, progettiamo, assembliamo e testiamo noi stessi ogni macchina secondo il sistema ISO9001 completo. Servendo oltre 1600 clienti in 72 paesi, cresciamo rapidamente fornendo sempre attrezzature della massima qualità, prezzi onesti e supporto a vita. Otto uffici all'estero più partner locali significano che un aiuto professionale è sempre vicino.
