YSM10
Yamaha
| Quantità: | |
|---|---|

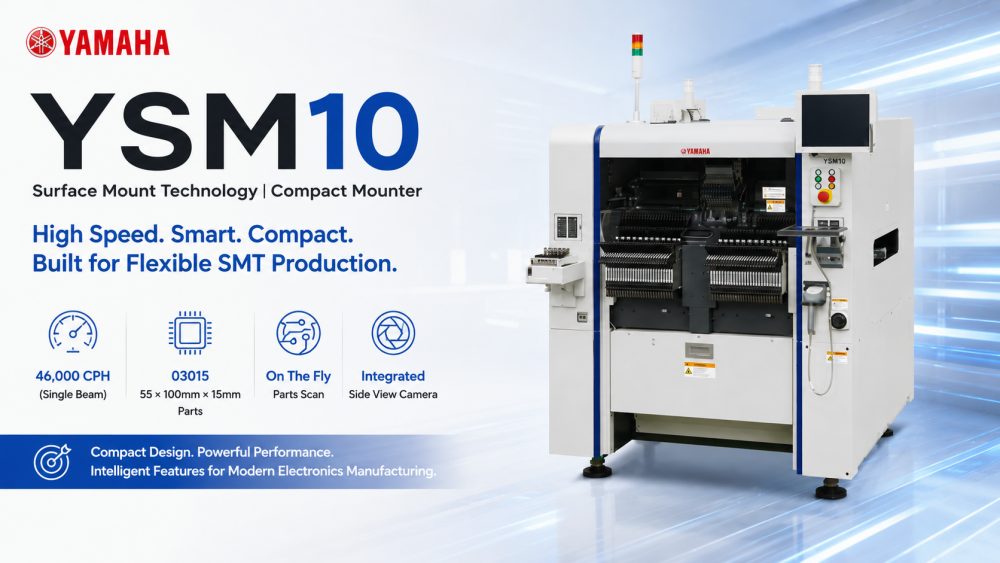

| Montatore compatto ad alta velocità SMT
YSM10 di Yamaha combina velocità, precisione e compattezza in un'unica soluzione pick-and-place SMT. Progettato per dimensioni PCB da piccole a medie, gestisce in modo efficiente componenti che vanno dai chip 0201 alle parti più grandi. La macchina offre configurazioni multitesta flessibili e sistemi di visione integrati, garantendo un'elevata produttività con tempi di configurazione minimi. YSM10 è ideale per le fabbriche che necessitano di un assemblaggio SMT affidabile senza occupare grandi spazi di produzione.
| Caratteristiche del prodotto
Montaggio uno a uno ad alta velocità
Le teste a raggio singolo di YSM10 prelevano e posizionano i componenti ad alta velocità, raggiungendo fino a 46.000 CPH in condizioni ottimali. La sua trasmissione rotativa garantisce una precisione costante riducendo i tempi di inattività durante il cambio degli ugelli.
Telecamera per vista laterale integrata
Dotato di una telecamera per vista laterale integrata, YSM10 rileva automaticamente le altezze e le posizioni delle parti, garantendo un posizionamento preciso. La telecamera supporta l'ispezione dei componenti al volo per un assemblaggio di alta qualità.
Alimentatore a super caricamento
L'innovazione dell'alimentatore a super caricamento elimina i tempi di inattività per il rifornimento dell'alimentatore. Gli operatori possono caricare rapidamente i componenti senza interrompere la produzione, migliorando l'efficienza complessiva della linea.
| Specifica
| Modello | YSM10 | |
| PCB applicabile | L 510 x L 460 mm - L 50 x L 50 mm * Consultateci per dimensioni della scheda che superano le dimensioni L510 | |
| Capacità di montaggio | Spec. testa HM (10 ugelli) | Spec. testa HM5 (5 ugelli) |
| 46.000 CPH (condizioni ottimali dell'azienda) | 31.000 CPH (condizioni ottimali dell'azienda) | |
| Componenti applicabili | 03015-L 55 x L 100 mm (riconoscimento diviso per larghezza superiore a 45 mm), A: 15 mm o inferiore * Requisito multicamera (opzionale) per componenti di altezza superiore a 6,5 mm o di dimensione quadrata superiore a 12 mm | |
| Precisione di montaggio | ±0,035 mm (±0,025 mm) Cpk≧1,0 (3σ) | |
| Numero di tipi di componenti | Piastra di impostazione: massimo 96 tipi (conversione dell'alimentatore nastro con larghezza 8 mm) Vassoio: 15 tipi (apparecchiatura sATS 15, Max, JEDEC) | |
| Alimentazione elettrica | CA trifase 200/208/220/240/380/400/416 V ±10% 50/60 Hz | |
| Fonte di alimentazione dell'aria | 0,45 MPa o più, allo stato pulito e asciutto | |
| Dimensione esterna | L 1.254 x P 1.440 x H 1.445 mm (escluse sporgenze) | |
| Peso | 1.270 kg | |
*Le specifiche e l'aspetto sono soggetti a modifiche senza preavviso.
* Contatta I.C.T per maggiori dettagli.
