I.C.T-SR250D
I.C.T
| Quantità: | |
|---|---|

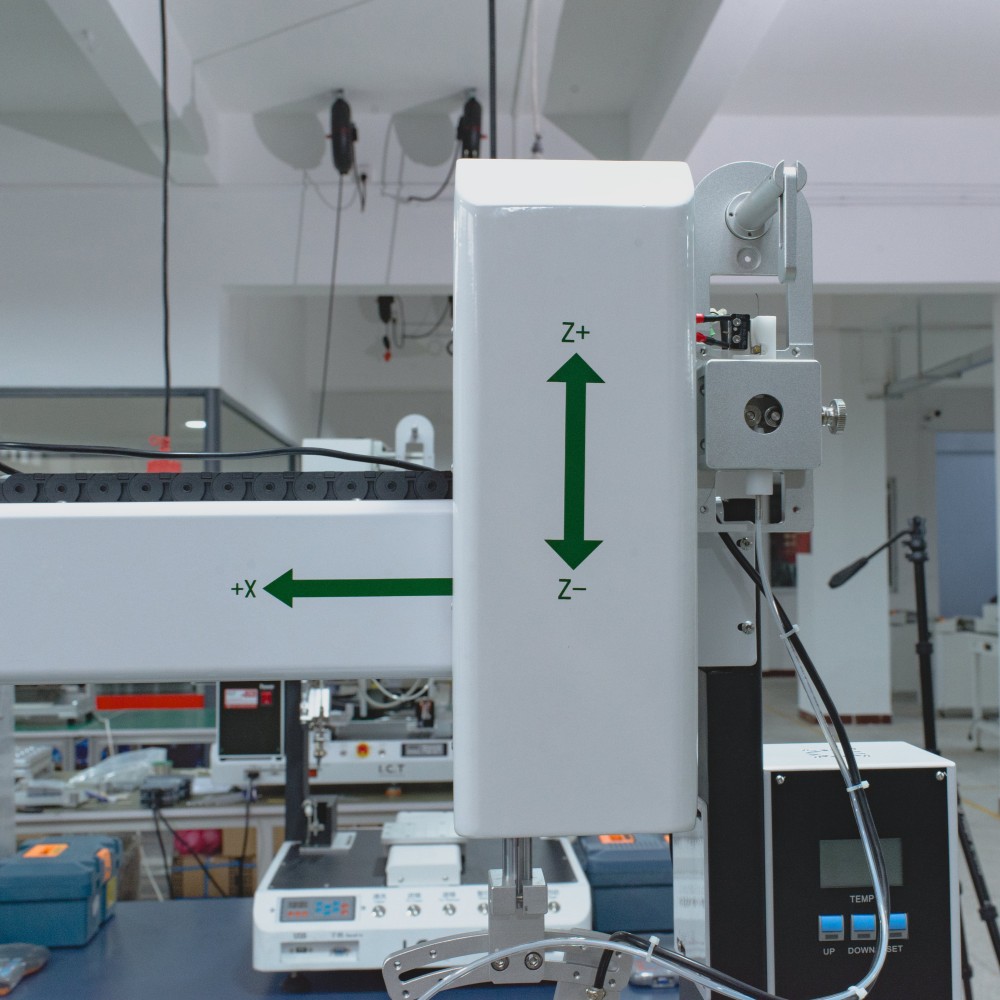

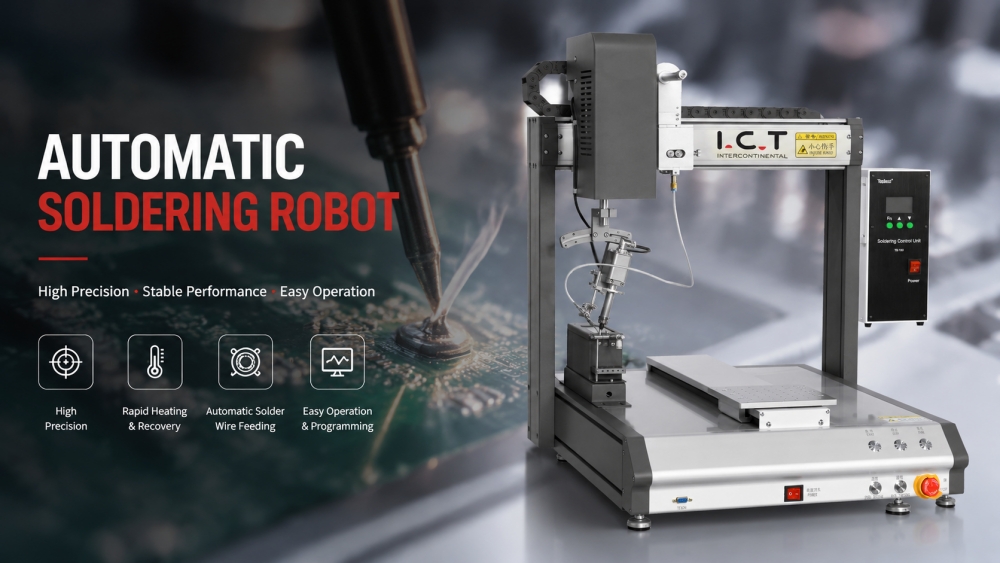

| Panoramica della macchina robotizzata per saldatura robotizzata desktop
La macchina robotizzata per saldatura robotica desktop è progettata per la saldatura affidabile e ripetibile di moduli PCB e SMD. Integra il movimento a cinque assi, l'alimentazione automatizzata del filo e il riscaldamento a induzione rapida per produrre giunti di saldatura uniformi. Gli operatori possono programmare percorsi di saldatura, regolare le velocità di avanzamento e ispezionare la qualità con un sistema di visione opzionale. Compatto per configurazioni da tavolo o integrazione in linee di produzione SMT complete, questo sistema migliora la produttività, riduce la manodopera e garantisce saldature costanti di alta qualità per assemblaggi PCB e SMD.
| Caratteristica del robot di saldatura automatica

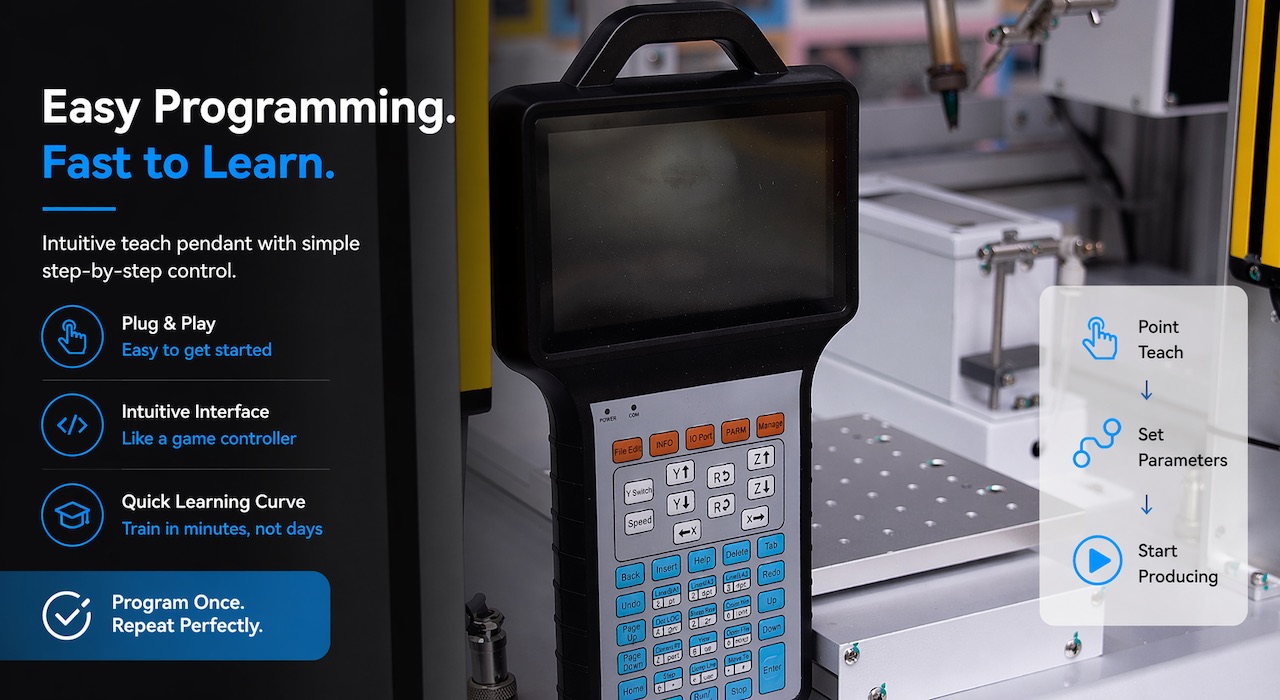

Programmazione rapida
È possibile programmare fino a 200 punti di saldatura per scheda in meno di 5 minuti. Il percorso, il tempo di permanenza e la velocità di avanzamento del filo sono regolabili. È possibile memorizzare dieci programmi per transizioni rapide tra diversi moduli PCB e SMD.

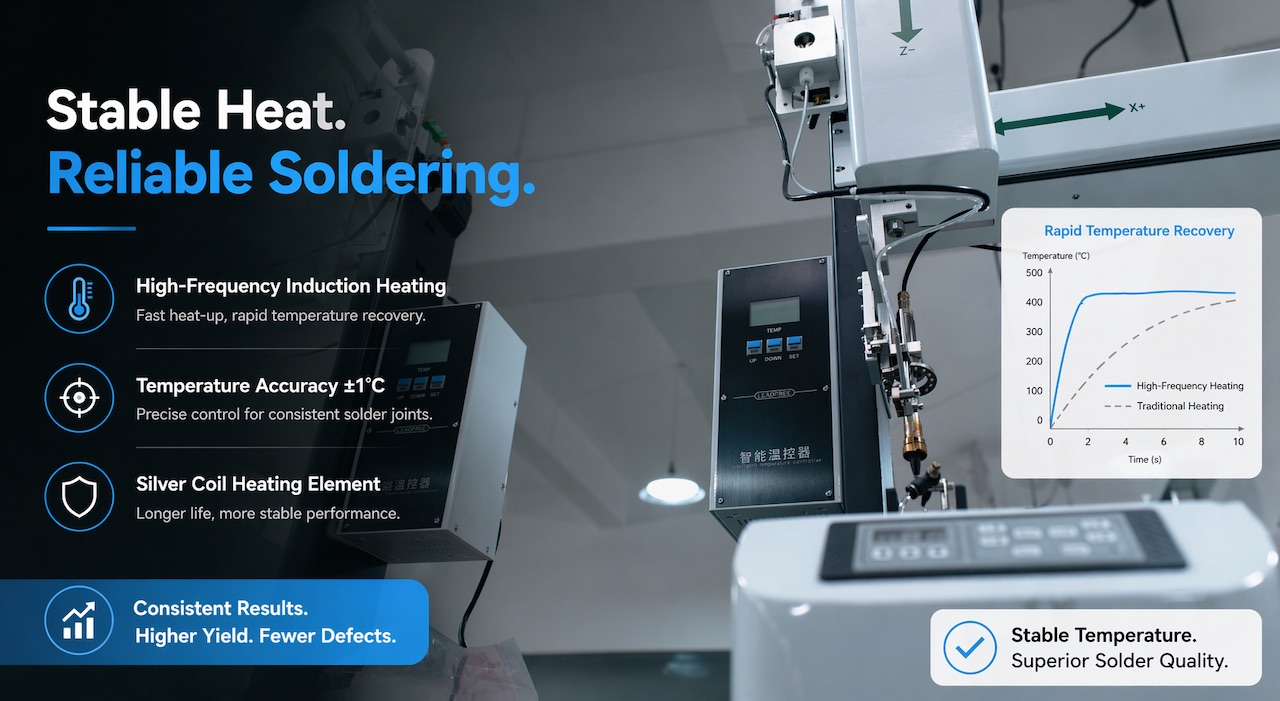

Saldatura affidabile a calore stabile
Il riscaldamento a induzione ad alta frequenza raggiunge i 500°C in meno di 3 secondi, mantenendo una stabilità di ±1°C. Ogni ciclo è in grado di gestire oltre 100 giunti in modo affidabile, garantendo una saldatura coerente per PCB densi.

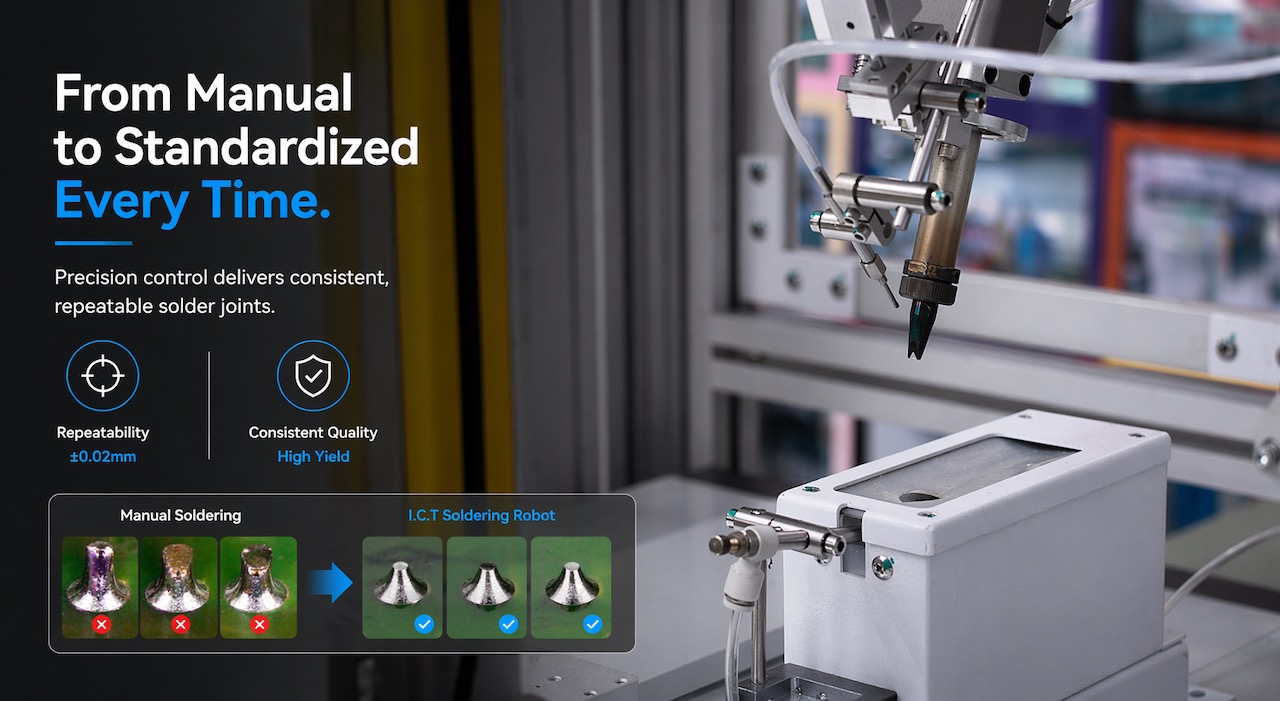

Dal manuale al standardizzato
La saldatura manuale viene convertita in sequenze ripetibili e automatizzate. La memorizzazione delle coordinate digitali con precisione di ±0,1 mm riduce l'errore umano di oltre il 90%, garantendo risultati coerenti su più lotti.

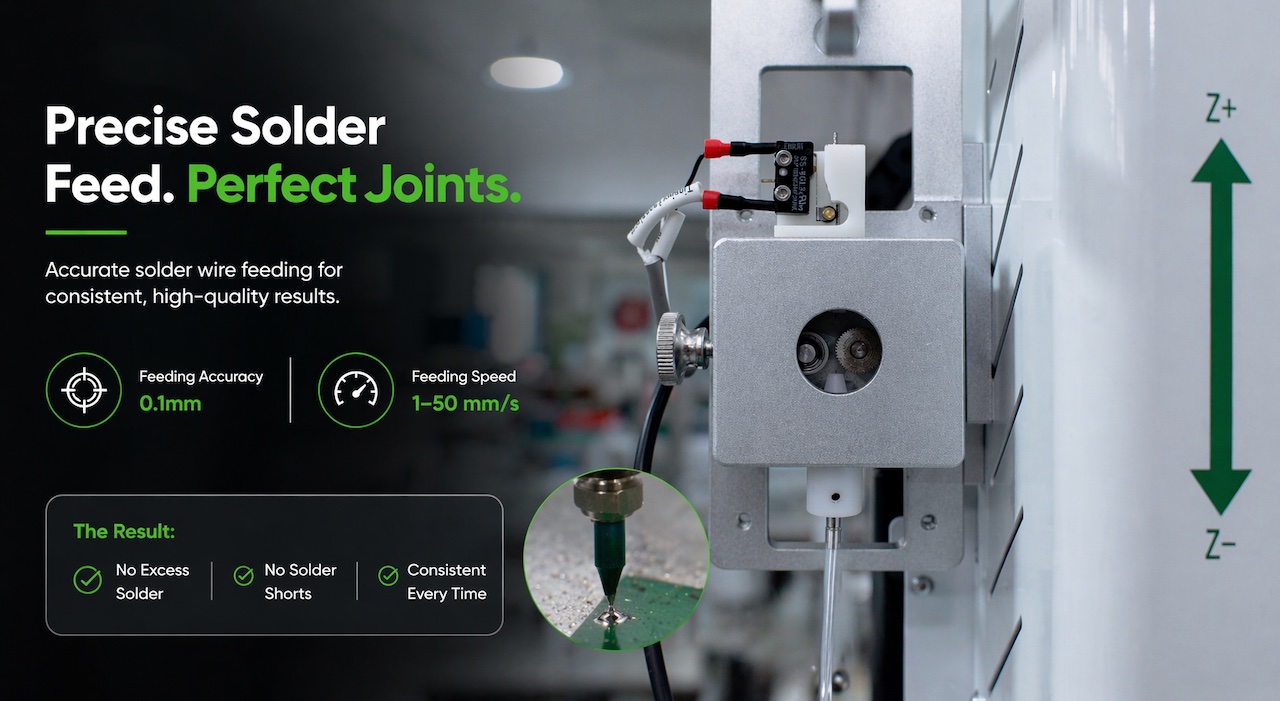

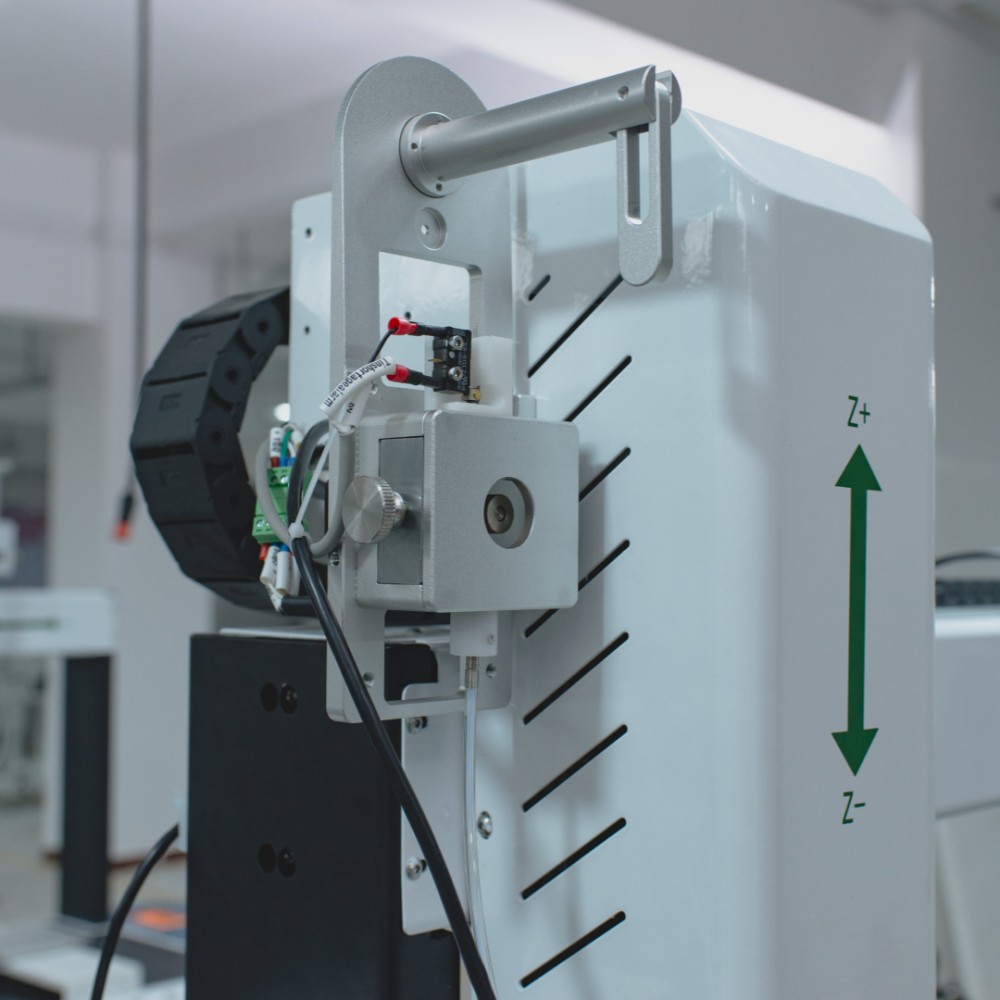

Giunti perfetti per alimentazione di saldatura precisa
Il filo di saldatura (0,6–1,2 mm) avanza a 1–50 mm/s con una precisione di ±0,02 mm. Il flusso e lo scoppio dello stagno sono ridotti al minimo. Ogni giunto soddisfa gli standard di ispezione, garantendo elevata resa e affidabilità per gli assemblaggi PCB e SMD.

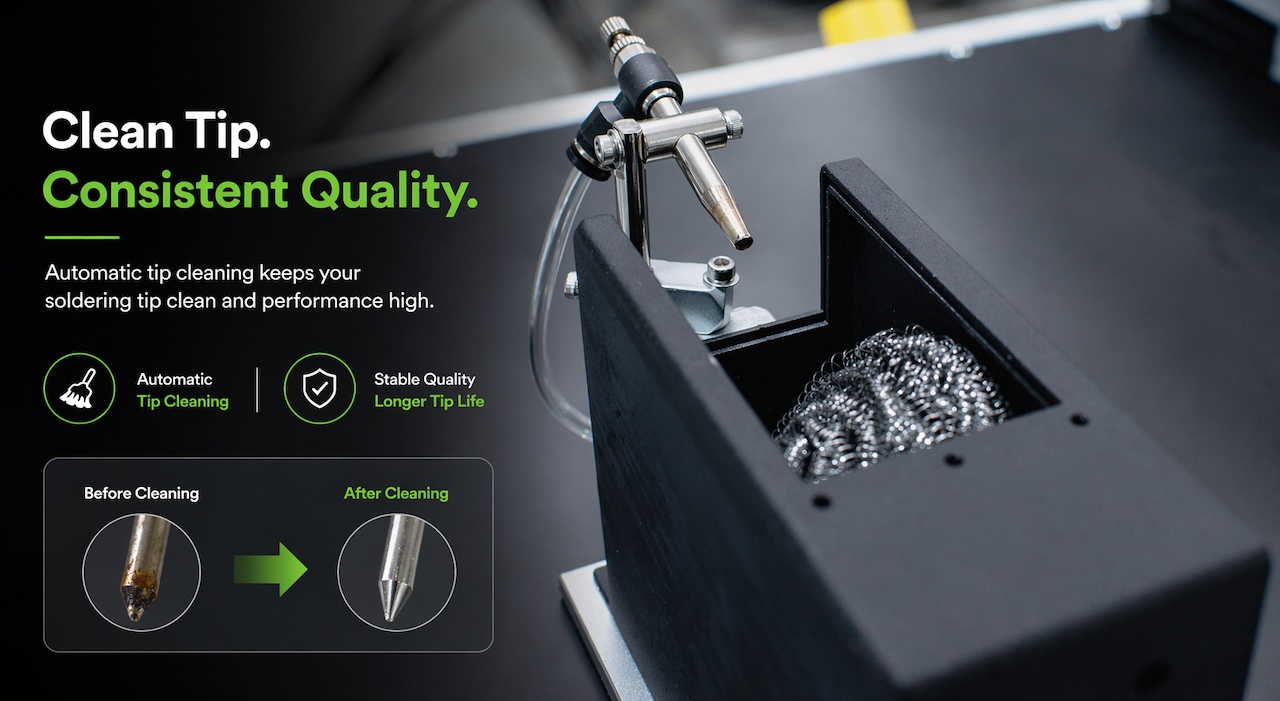

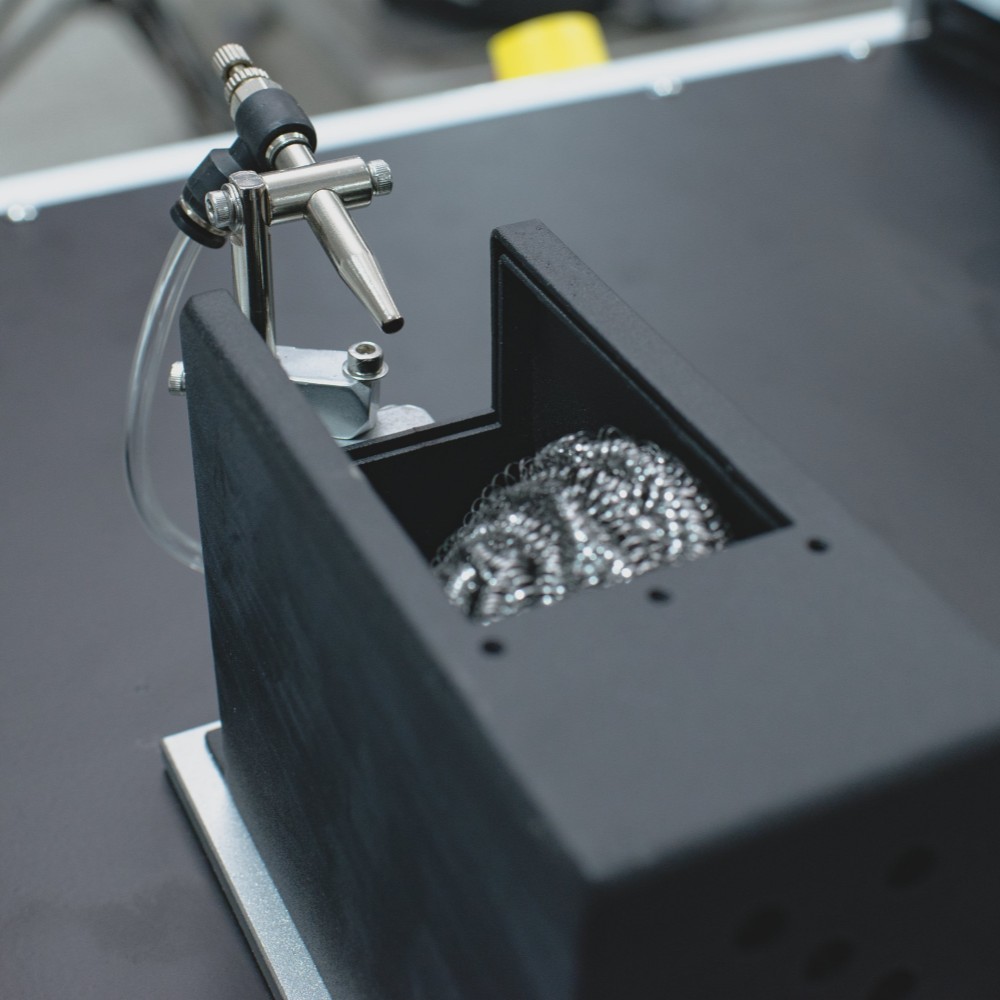

Qualità costante della punta pulita
La pulizia della punta avviene automaticamente ogni 5 minuti o dopo 50 giunzioni. Il filo d'aria e di acciaio rimuove l'ossidazione e i residui, prolungando la durata della punta del 50% e mantenendo una qualità di saldatura uniforme durante la produzione di volumi elevati.
| Specifiche del robot di saldatura automatica
| Specifica | I.C.T-SR300 | I.C.T-SR530 | I.C.T-SR250D | I.C.T-SR250DD |
|---|---|---|---|---|
| Numero della piattaforma | 1 | 1 | 2 | 2 |
| Numero della testa | 1 | 2 | 1 | 2 |
| Potenza di riscaldamento | 150w | 300w | 150w | 300w |
| Massimo. PCB Dimensioni | 300×300mm | 500×300mm | 250×250mm per ogni Piattaforma | 250×250mm per ogni Piattaforma |
| Velocità di movimento massima | Asse X,Y: 600-800mm/s, asse Z: 400 mm/s, asse R: 300°/s | Asse X,Y: 600-800mm/s, asse Z: 400 mm/s, asse R: 300°/s | Asse X,Y: 600-800mm/s, asse Z: 400 mm/s, asse R: 300°/s | Asse X,Y: 600-800mm/s, asse Z: 400 mm/s, asse R: 300°/s |
| Punta di saldatura pulita | Filo di acciaio e pressione dell'aria (opzionale: pulizia con spazzola rotante) | Filo di acciaio e pressione dell'aria (opzionale: pulizia con spazzola rotante) | Filo di acciaio e pressione dell'aria (opzionale: pulizia con spazzola rotante) | Filo di acciaio e pressione dell'aria (opzionale: pulizia con spazzola rotante) |
| Filo di saldatura | Filo di saldatura da 0,6 ~ 1,2 mm | Filo di saldatura da 0,6 ~ 1,2 mm | Filo di saldatura da 0,6 ~ 1,2 mm | Filo di saldatura da 0,6 ~ 1,2 mm |
| Velocità di alimentazione della saldatura | 1~50mm/s | 1~50mm/s | 1~50mm/s | 1~50mm/s |
| Precisione ripetuta | ±0,02 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm |
| Intervallo di temperatura | Temperatura ambiente–500°C | Temperatura ambiente–500°C | Temperatura ambiente–500°C | Temperatura ambiente–500°C |
| Precisione della temperatura | ±1°C | ±1°C | ±1°C | ±1°C |
| Modalità di guida | Motore passo-passo | Motore passo-passo | Motore passo-passo | Motore passo-passo |
| Modalità di controllo | Ciondolo Insegna | Ciondolo Insegna | Ciondolo Insegna | Ciondolo Insegna |
| Pressione atmosferica | 4,5~6Kg/cm² | 4,5~6Kg/cm² | 4,5~6Kg/cm² | 4,5~6Kg/cm² |
| Alimentazione elettrica | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ |
| Dimensione | 750×650×880mm | 780×660×770 mm | 930×650×880mm | 1280×750×950 mm |
| Peso | Circa 60 kg | Circa 70 kg | Circa 80 kg | Circa 85 kg |
* I.C.T continua a lavorare su qualità e prestazioni, specifiche e aspetto possono essere aggiornati senza preavviso.
