Nel frenetico mondo della produzione SMT di oggi, un'affidabile macchina per l'ispezione della pasta saldante può fare la differenza tra PCB di alta qualità e costose rilavorazioni. Che tu gestisca una piccola linea di prototipi o un impianto di produzione di grandi volumi, comprendere la tecnologia SPI ti aiuta a individuare tempestivamente i difetti della pasta saldante, ad aumentare la resa e a risparmiare denaro. Questa guida ti guida attraverso tutto, dalle nozioni di base all'integrazione avanzata, così puoi decidere se SPI è adatto alla tua configurazione.
L'ispezione della pasta saldante, o SPI, è un passaggio chiave nella tecnologia a montaggio superficiale (SMT) in cui una macchina controlla la pasta saldante stampata su un PCB prima che i componenti vengano posizionati. Pensa alla pasta saldante come alla colla che mantiene in posizione piccole parti come resistori e chip durante la saldatura. Se la pasta è troppa, troppo poca o nel punto sbagliato, possono causare grossi problemi in seguito, come cortocircuiti o connessioni deboli.
Una macchina SPI utilizza telecamere e luci per scansionare la tavola e misurare la pasta. Cerca problemi che l'occhio umano potrebbe non notare, specialmente su schede piccole con pad minuscoli. Senza SPI, molti difetti sfuggono al collaudo finale, con spreco di tempo e materiali. Secondo i rapporti del settore, fino al 70% dei difetti SMT iniziano con una cattiva stampa della pasta saldante. Ecco perché SPI è come un sistema di allarme rapido per la tua linea di produzione.
In una tipica riga SMT, SPI viene subito dopo la stampante per pasta saldante e prima della macchina pick-and-place. Ecco come si inserisce:
Innanzitutto, la stampante applica la pasta saldante al PCB attraverso uno stencil. Quindi, la macchina SPI lo ispeziona immediatamente. Se tutto sembra a posto, la scheda si sposta nella posizione in cui vengono aggiunti i componenti. In caso contrario, la macchina lo segnala per la pulizia o la ristampa.
Questa posizione è fondamentale perché risolvere tempestivamente i problemi relativi alla pasta è molto più semplice che dopo la saldatura a rifusione. Nelle linee ad alta velocità, SPI funziona in linea senza rallentare molto. Per configurazioni più piccole, offline SPI ti consente di controllare le schede in batch. In ogni caso, impedisce alle schede difettose di andare oltre, risparmiandoti rottami costosi.
Saltare SPI potrebbe sembrare un modo per ridurre i costi, ma spesso si ritorce contro. I dati del settore mostrano che senza SPI, i difetti dei giunti di saldatura possono rappresentare il 60-80% dei guasti totali di SMT. Ogni scheda difettosa potrebbe costare dai 10 ai 50 dollari in rilavorazione, senza contare il tempo di produzione perso.
Ad esempio, nella produzione automobilistica o medica PCB, un singolo giunto di saldatura difettoso potrebbe portare a richiami di prodotti che costano migliaia. Uno studio condotto da IPC, l'associazione dell'industria elettronica, ha rilevato che le linee con SPI hanno tassi di difettosità inferiori del 50% rispetto a quelle senza. In un anno, ciò si traduce in grandi risparmi. Se la tua linea produce 10.000 tavole al mese, anche un miglioramento della resa dell’1% potrebbe far risparmiare $ 10.000 o più.

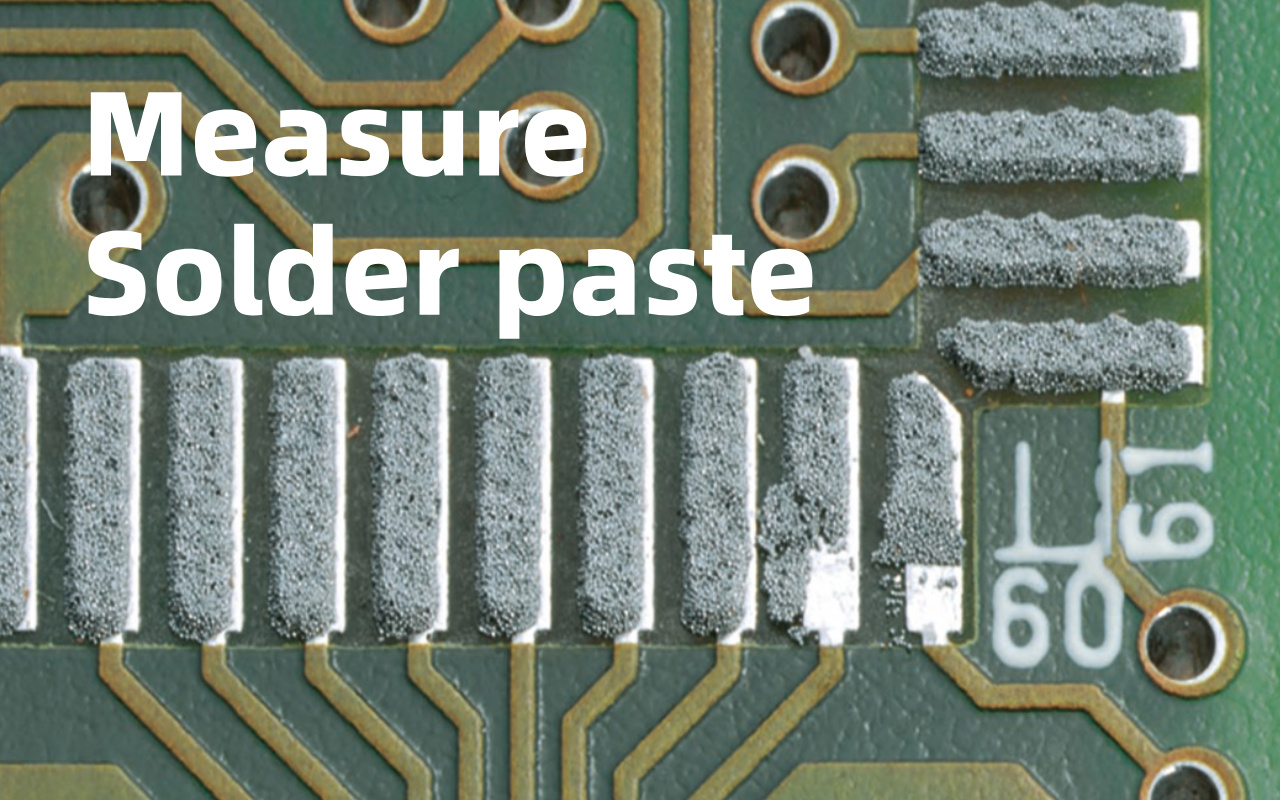

Fondamentalmente, una macchina SPI funziona come uno scanner estremamente preciso. Utilizza la luce e le telecamere per creare una mappa 3D della pasta saldante sul tuo PCB. Il principio principale è chiamato profilometria a sfasamento, in cui la macchina proietta schemi di luce sulla scheda e misura come si distorcono sui depositi di pasta.
Questa luce rimbalza sulla fotocamera e il software calcola l'altezza, la larghezza e la forma di ciascun punto di pasta. È simile al modo in cui l'ID facciale del tuo telefono mappa le tue funzionalità, ma per piccoli grumi di saldatura. La macchina confronta questi dati con le specifiche di progettazione e contrassegna qualsiasi cosa fuori tolleranza.
SPI non si limita a scattare foto; misura cose specifiche per garantire una buona saldatura:
- Altezza: quanto è alta la pasta. Troppo basso significa articolazioni deboli; troppo alto può causare ponti.
- Area: La diffusione della pasta sul tampone. Dovrebbe coprire l'80-100% senza traboccare.
- Volume: la quantità totale di pasta. Questo è fondamentale per giunti coerenti: mirare a una variazione del ± 10%.
- Offset: se la pasta viene spostata dal centro del pad. Anche uno spostamento di 50 micron può portare a lapidi.
Alcune macchine controllano anche eventuali difetti di forma come picchi o avvallamenti nella pasta. Queste misurazioni avvengono in micron, più fini di un capello umano, garantendo la precisione per i piccoli componenti moderni.
Quando esegui una tavola attraverso SPI, ecco cosa succede:
1. Il trasportatore sposta il PCB in posizione.
2. La macchina esegue la scansione del pannello, proiettando schemi luminosi.
3. Le fotocamere catturano immagini da più angolazioni.
4. Il software crea un modello 3D e analizza ciascun pad.
5. I risultati vengono visualizzati sullo schermo: verde per buono, rosso per cattivo, con dettagli su cosa non va.
6. Se va bene, il consiglio va avanti; in caso contrario, potrebbe pulirsi automaticamente o avvisarti.
Sullo schermo vedrai viste 3D colorate dell'incolla, come una mappa topografica. È facile individuare i problemi e modificare subito le impostazioni della stampante.

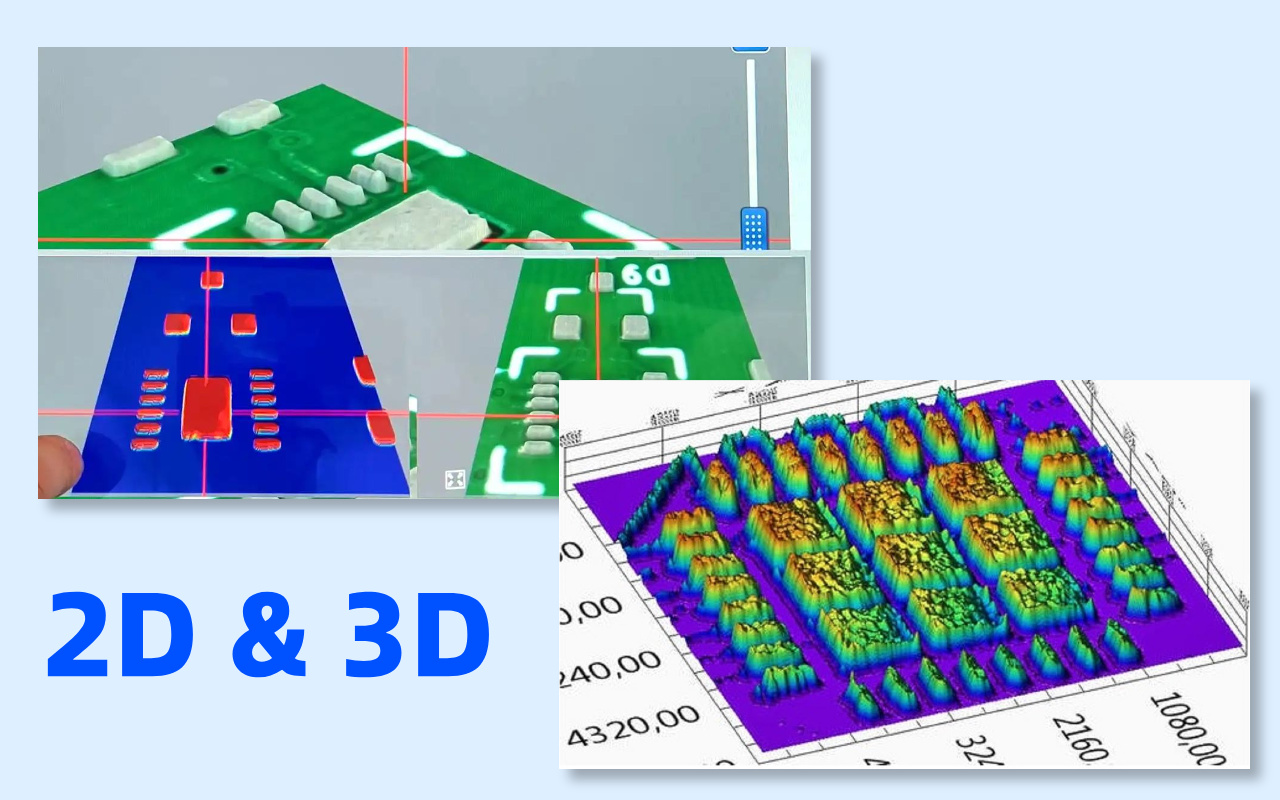

2D SPI utilizza telecamere di base per osservare la vista dall'alto della pasta saldante. Misura l'area e la posizione ma non è in grado di determinare con precisione l'altezza o il volume. È come giudicare la cottura di una torta solo dall'aspetto: potresti non notarla se è cruda all'interno.
Le limitazioni includono difetti di altezza mancanti, falsi allarmi dovuti alle ombre e velocità inferiori su schede complesse. Per i PCB semplici con pad di grandi dimensioni, il 2D potrebbe funzionare, ma per l'elettronica moderna spesso non è sufficiente. I prezzi partono da circa $ 30.000, ma ottieni quello per cui paghi con precisione.
3D SPI aggiunge la misurazione della profondità utilizzando laser o luce strutturata, fornendo un quadro completo del volume e della forma della pasta. Rileva più difetti, come un volume insufficiente che sembra a posto dall'alto.
Vantaggi: maggiore precisione (fino a 0,67 micron), meno false chiamate e dati migliori per le modifiche del processo. È essenziale per le parti a passo fine come i chip 01005. Sebbene sia più costoso (oltre 80.000 dollari), ripaga con rendimenti più elevati. Oggi la maggior parte delle fabbriche più importanti utilizza il 3D.
Ecco un rapido confronto:
| Caratteristica | 2D SPI | 3D SPI |
|---|---|---|
| Precisione | Buono per l'area (10-20um) | Eccellente per volume/altezza (1-5um) |
| Velocità | Veloce (0,5-1 s/FOV) | Più veloce sulle macchine moderne (0,35 s/FOV) |
| Falso tasso di chiamata | Superiore (5-10%) | Inferiore (1-3%) |
| Meglio per | Tavole semplici | Complesso e ad alta affidabilità |
Scegli in base alla complessità e al budget di PCB.

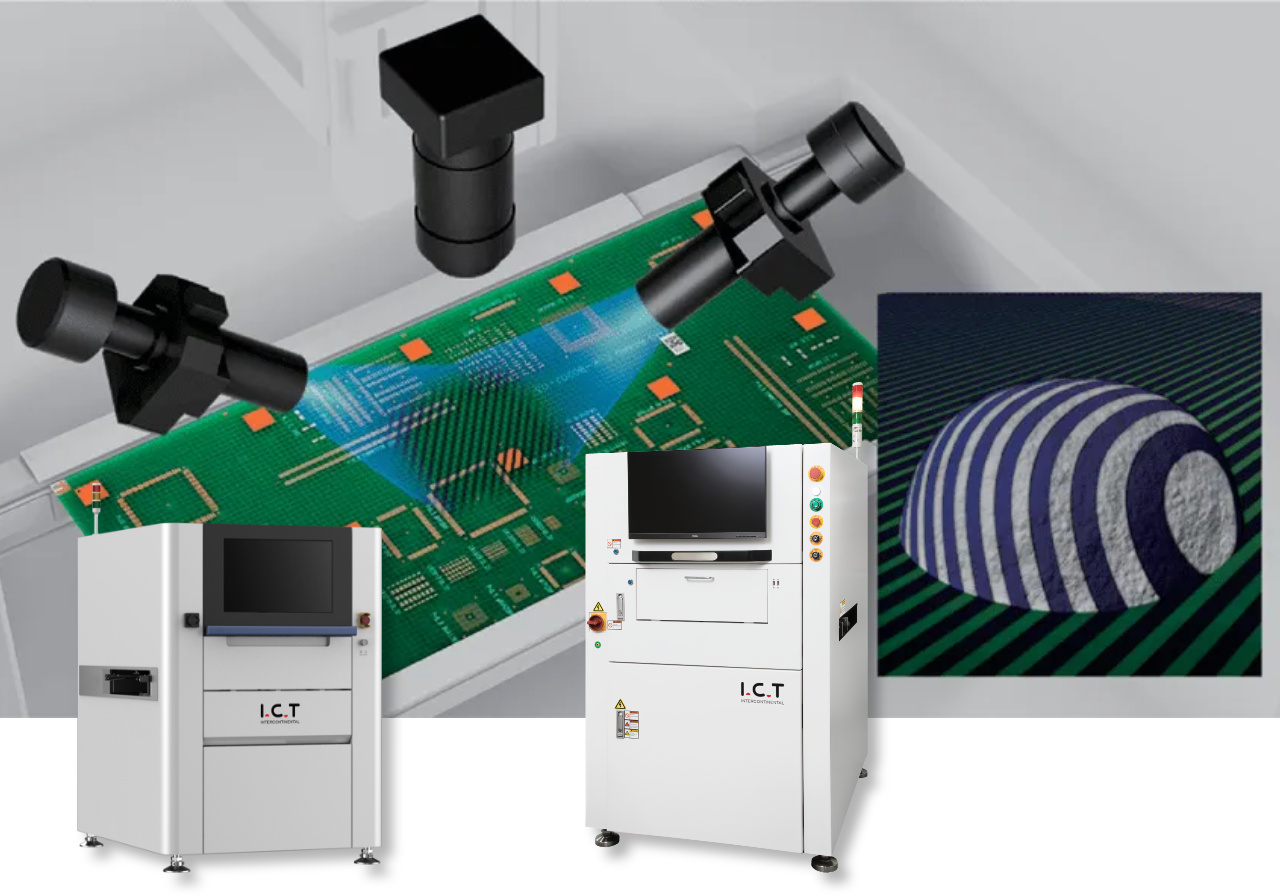

I rapporti del settore mostrano che i problemi della pasta saldante causano fino al 30% di tutti i difetti nell'assemblaggio di PCB. Senza SPI, questi problemi spesso passano inosservati fino alle fasi successive, portando a più fallimenti. Ma quando si aggiunge SPI, è possibile ridurre i difetti pre-riflusso fino al 70%, secondo gli studi SMTA.
Ciò significa un minor numero complessivo di giunti di saldatura difettosi, con alcune fabbriche che registrano un calo del 60-80% dei problemi di saldatura. Ad esempio, un rapporto di Global SMT afferma che quasi il 30% dei difetti di PCBA deriva da una pasta saldante scadente e SPI li risolve tempestivamente. Nelle linee ad alto volume, questa riduzione può aumentare la resa complessiva dal 90% al 98% o superiore.
Pensateci: se la vostra linea produce 10.000 tavole al mese, tagliare i difetti del 60% potrebbe salvare centinaia di tavole dallo scarto. Inoltre, SPI ti fornisce i dati per risolvere rapidamente i problemi di stampa, evitando errori ripetuti. Nel tempo, ciò porta a una produzione più coerente e a clienti più soddisfatti. Ricorda, questi numeri provengono da dati reali del settore, quindi SPI non è solo bello da avere: è un investimento intelligente per una migliore qualità.
In una fabbrica che produceva componenti per telefoni, prima del giorno SPI, il tasso di rilavorazione era del 5% a causa di problemi di saldatura. Dopo aver aggiunto SPI, i difetti sono scesi al di sotto dell'1%, risparmiando $ 200.000 in soli sei mesi.
Ciò è accaduto perché SPI ha rilevato tempestivamente i problemi relativi al volume di incollaggio, prima che diventassero giunti difficili da risolvere. Un altro esempio da un produttore di PCB: la resa al primo passaggio era bloccata all'80%, con molti errori di stampa.
Una volta implementato SPI, la resa è balzata al 95% e hanno ridotto gli scarti del 50%. Hanno utilizzato i dati della macchina per modificare le impostazioni della stampante, come la regolazione della pressione e della velocità. In uno studio condotto da Circuit Insight, un'azienda ha riscontrato una riduzione del 70% dei difetti dopo SPI, passando da bridge frequenti a quasi nessuno.
Per un produttore di dispositivi medici, SPI ha contribuito a soddisfare rigide norme di qualità, riducendo i guasti dal 2% allo 0,5%. Questi casi mostrano come SPI ripaga rapidamente, spesso in meno di un anno. Se la tua fabbrica affronta problemi simili, una semplice prova potrebbe mostrare subito grandi miglioramenti.
Oltre a un numero inferiore di difetti, SPI riduce le rilavorazioni, che possono costare dai 5 ai 20 dollari per scheda in termini di tempo e materiali. Individuando tempestivamente i problemi, si evita di staccare le tavole dalla linea in un secondo momento, risparmiando ore di manodopera.
Ciò porta a un rendimento più elevato al primo passaggio, il che significa che più schede passano al primo tentativo senza correzioni. Ad esempio, le fabbriche segnalano rendimenti in aumento dal 90% al 98%, il che significa meno rifiuti e una produzione più rapida. SPI ti fornisce anche dati reali, come le tendenze del volume incollato, così puoi prevenire i problemi prima che si manifestino.
Nell’arco di un mese, questo potrebbe far risparmiare migliaia di euro solo sui costi degli scarti. Inoltre, una migliore qualità significa meno resi da parte dei clienti, rafforzando la tua reputazione. I vantaggi nascosti includono meno tempi di inattività, poiché il tuo team dedica meno tempo alla risoluzione dei problemi.
A lungo termine, SPI aiuta l'intera linea a funzionare in modo più fluido ed efficiente. È come avere un paio di occhi in più che si ripaga con il risparmio.
SPI esamina la pasta saldante prima del posizionamento delle parti, in modo da individuare problemi come una quantità insufficiente di pasta che potrebbe successivamente causare l'apertura dei giunti. AOI ispezione La macchina non riesce a vedere sotto i componenti, quindi non rileva questi problemi di incolla nascosti.
Ad esempio, se il volume della pasta è ridotto del 20%, SPI lo segnala immediatamente, ma AOI vede la saldatura difettosa solo dopo il riscaldamento. SPI controlla anche l'altezza e la forma, prevenendo ponti o punti deboli che AOI potrebbe trascurare.
Nelle tavole a passo fine, SPI rileva offset piccoli fino a 50 micron, che AOI non è in grado di rilevare il pre-riflusso. Questa cattura anticipata ti evita costose soluzioni su tutta la linea. Gli studi dimostrano che SPI gestisce il 60-70% dei difetti di stampa che AOI non rileva mai.
Senza SPI, molti problemi passano al test finale. Quindi, se incolla è il tuo punto debole, SPI è la chiave per fermarli prima. Nel complesso, SPI si concentra sulla prevenzione, mentre AOI riguarda maggiormente il controllo del risultato finale.
AOI ispeziona dopo che le parti sono state posizionate e saldate, quindi trova i componenti mancanti che SPI non può vedere poiché esamina solo l'incollaggio. Ad esempio, se un chip è capovolto o ha una polarità errata, AOI lo cattura facilmente. SPI non rileva problemi post-stampa come le parti spostate durante il posizionamento.
AOI individua anche graffi superficiali o errori dimensionali sulla tavola finita. Nella saldatura, AOI rileva ponti o saldatura insufficiente dopo la rifusione, cosa che SPI non può prevedere completamente. Cose come la lapide, dove le parti stanno in piedi, sono la forza di AOI.
I dati mostrano che AOI copre il 50% dei difetti di assemblaggio che si verificano dopo l'incollaggio. Senza AOI, potresti spedire tavole con difetti visibili. Quindi, AOI è ottimo per i controlli finali, mentre SPI è per le prime correzioni incollate. Insieme, coprono l'intero processo.
Per le linee con volumi elevati che producono oltre 10.000 tavole al giorno, utilizza sia SPI che AOI in linea per controlli in tempo reale. Ciò mantiene bassi i difetti e soddisfa rigorosi obiettivi PPM. Inizia con SPI dopo la stampa per correggere l'incolla, quindi AOI dopo il riflusso per l'assemblaggio finale.
Nelle configurazioni di volume medio, come 1.000-5.000 schede, prova offline SPI con inline AOI per risparmiare sui costi. In questo modo puoi controllare in batch gli incollamenti ma individuare al volo i problemi di posizionamento. Per linee di prototipi o a basso volume inferiori a 500 schede, inizia solo con SPI se incolla è il problema principale, aggiungendo AOI in seguito se necessario.
Suggerimento per il budget: se i soldi sono limitati, dai la priorità a SPI poiché blocca anticipatamente il 60% dei difetti. Integrali con software intelligenti per la condivisione dei dati, ottimizzando l'intera linea. Gli studi dimostrano che utilizzando entrambi i potenziamenti si ottiene un rendimento del 15-20% rispetto a uno solo. Regola in base alla tua complessità PCB: più complesso significa che entrambi sono essenziali. Questa combinazione garantisce la qualità senza rallentare la produzione.

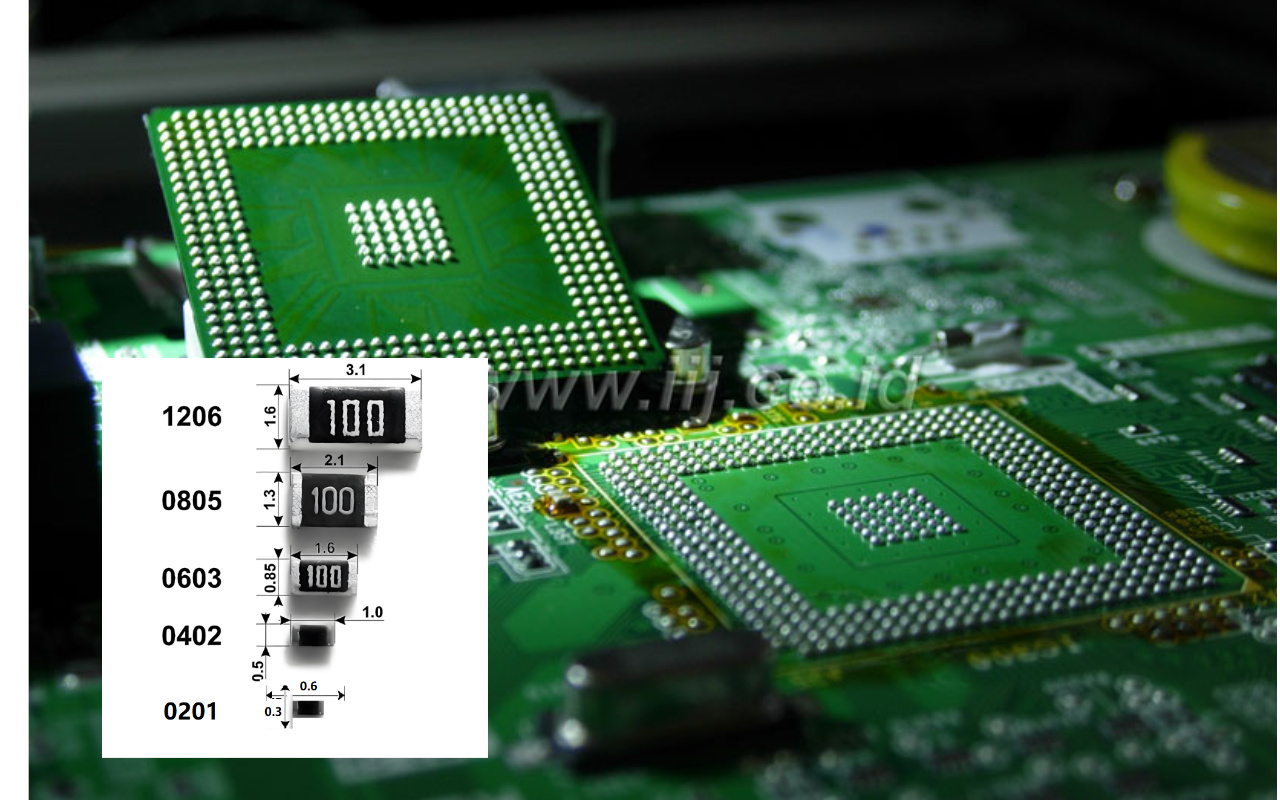

Se il tuo PCB utilizza parti molto piccole come resistori 01005, condensatori 0201 o chip BGA con passo da 0,3 mm, devi avere SPI. Questi minuscoli cuscinetti sono larghi solo 0,15–0,25 mm, quindi anche uno spostamento di 30 micron o un errore di volume del 10% possono causare giunti aperti o cortocircuiti.
Gli occhi umani e le semplici fotocamere delle stampanti 2D non sono in grado di rilevare errori così piccoli in modo affidabile. Un esempio di fabbrica reale: un'azienda che produce moduli 5G era solita ottenere l'8% di giunti aperti sulle parti 0201; dopo aver aggiunto 3D SPI, il valore è sceso allo 0,3%.
Con il passo fine, il volume della pasta saldante deve rimanere entro ±10% e solo il 3D SPI può misurarlo con precisione ogni volta. Se stai passando a pacchetti più piccoli per risparmiare spazio o aggiungere più funzioni, SPI diventa non negoziabile.
Senza di essa, la resa diminuirà rapidamente e la rilavorazione diventerà impossibile su parti così piccole. In breve, più piccolo è il componente, maggiore è la necessità di SPI.
I prodotti per automobili, dispositivi medici e aeroplani devono funzionare perfettamente perché un guasto può danneggiare le persone o costare milioni. Standard come IATF 16949 (automobilistico) e ISO 13485 (medico) richiedono la completa tracciabilità del processo e tassi di difetti molto bassi, spesso inferiori a 50 PPM.
SPI fornisce i dati esatti su volume, altezza e posizione per ogni singolo blocco, così puoi dimostrare agli auditor che la stampa era corretta. Un fornitore automobilistico di primo livello ha ridotto i resi sul campo da 1.200 PPM a 80 PPM semplicemente aggiungendo SPI e feedback a circuito chiuso alla stampante.
Nei pacemaker medici o nell'avionica aerospaziale, anche un solo giunto di saldatura a freddo è inaccettabile. SPI crea anche un record digitale di ogni cartone, necessario per la tracciabilità del lotto. Se il tuo cliente richiede CpK > 1,67 sul volume della pasta saldante, solo SPI può fornire tali dati. In conclusione: quando sono in gioco la sicurezza e la certificazione, saltare SPI non è un'opzione.
Quando la tua fabbrica produce più di 5.000-10.000 schede al giorno e il tuo cliente desidera meno di 500 PPM (o anche 100 PPM), i controlli manuali o l’ispezione 2D integrata nella stampante semplicemente non riescono a tenere il passo.
A questa velocità, una stampa difettosa può creare centinaia di schede difettose in pochi minuti. SPI ispeziona ogni cartone in 0,35–0,5 secondi e arresta automaticamente la linea o devia i cartoni difettosi.
Un grande ODM per smartphone ha riferito che l'aggiunta di SPI ha ridotto i tempi di stampa legati alla stampa da 1.800 PPM a meno di 200 PPM durante l'esecuzione di 120.000 schede al giorno. La macchina fornisce inoltre dati in tempo reale alla stampante per correggere automaticamente l'allineamento e la pressione dello stencil.
Nelle linee ad alto volume, il costo di un'ora di rilavorazione può facilmente ripagare un'intera macchina SPI. Se stai inseguendo livelli PPM a una cifra, SPI è l'unico modo realistico per arrivarci in modo coerente.
Capisci di aver bisogno di SPI quando vedi questi segnali di allarme: resa al primo passaggio bloccata al di sotto del 96-97% per mesi, la maggior parte dei difetti riconducibili a pasta saldante insufficiente o in eccesso, frequenti ponti o giunti aperti su parti a passo fine, operatori di stampa che passano ore a eseguire controlli 2D manuali, elevati costi di rilavorazione dopo il riflusso, reclami dei clienti su giunti freddi o guasti sul campo, CpK sul volume di pasta inferiore a 1,33 o il tuo ingegnere di processo dice 'abbiamo messo a punto il stampante il più lontano possibile.'
Quando ciò accade, hai raggiunto il limite naturale di un processo di sola stampante. L'aggiunta di SPI di solito dà un aumento immediato del rendimento del 3–8% e ti consente di spingere il processo molto più avanti. Molte fabbriche se ne rendono conto solo dopo un grave incidente di qualità. Non aspettarlo: guarda il tuo grafico di Pareto dei difetti; se la stampa è sempre tra le prime tre, è il momento di SPI.

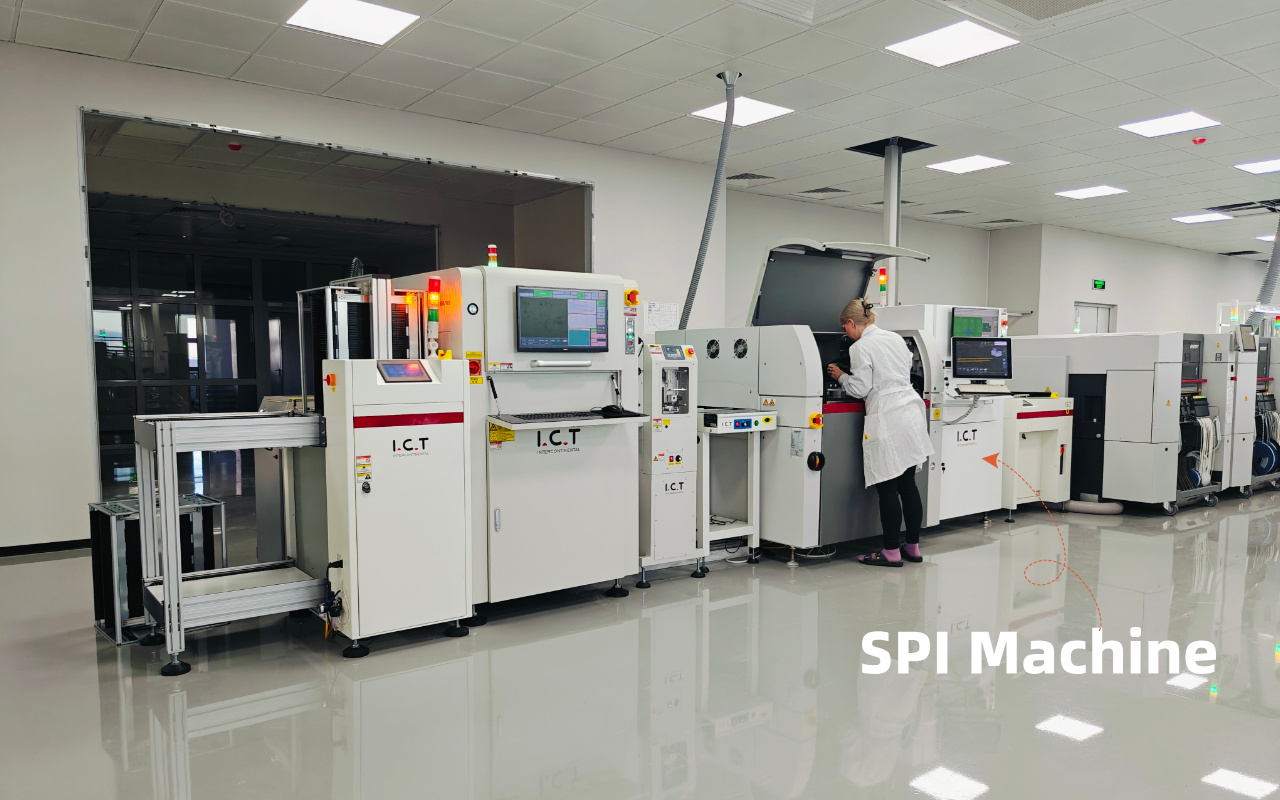

Se le tue schede sono per giocattoli, LED illuminazione, alimentatori o elettrodomestici con passo dei componenti di 0,8 mm, 1,27 mm o più grandi (come SOIC, resistori 1206, connettori grandi), i difetti di stampa sono facili da vedere ad occhio nudo o con un microscopio economico.
Questi grandi pad perdonano piccoli errori di volume, quindi anche una variazione di pasta del ± 30% di solito salda bene. Molte fabbriche che producono semplici pannelli a doppia faccia con foro passante + alcune parti SMD funzionano perfettamente per anni utilizzando solo una buona stampante con allineamento automatico della visione e pulizia regolare dello stencil.
La rilavorazione è semplice ed economica su queste schede. Finché il tasso di difetti rimane inferiore all'1–2% e i clienti sono soddisfatti, puoi saltare il SPI dedicato e risparmiare l'investimento da $ 80.000 a $ 150.000. Basta mantenere una buona manutenzione della stampante e formare bene gli operatori: questo di solito è sufficiente per prodotti a basso costo e di grandi dimensioni.
Quando produci meno di 500-1.000 schede a settimana (comune per prototipi, controlli industriali in piccoli lotti o ordini personalizzati), il costo di una macchina SPI è difficile da giustificare. Un SPI costa quanto 6–18 mesi di stipendio di un ingegnere.
Nelle officine con volumi ridotti, gli ingegneri possono controllare manualmente ogni cartone al microscopio dopo la stampa, pulire quelli difettosi e ristampare se necessario. Ciò richiede solo pochi minuti extra per scheda. Molti reparti NPI (introduzione di nuovi prodotti) operano con successo in questo modo da anni.
Il rischio è basso perché il costo totale dello scarto è basso anche se alcune schede si guastano. Una volta che il prodotto passa al volume medio o alto, puoi aggiungere SPI in seguito. Per i prototipi puri o per le linee a volume molto basso, l’ispezione umana abbinata a una buona stampante rappresenta ancora la scelta più economica nel 2025.
Invece di acquistare SPI, puoi ottenere risultati sorprendentemente buoni con questi metodi più economici:
-Utilizzare una stampante moderna con una potente APC (correzione automatica della posizione) e visione 2D integrata: molte stampanti DEK, GKG o I.C.T possono correggere automaticamente la posizione dello stencil entro 10-15 μm;
-Pulire la parte inferiore dello stencil ogni 5-10 tavole per evitare eccessi di colla; eseguire controlli 2D manuali regolari con un microscopio USB economico ($ 200–$ 500);
-Stampare una scheda di prova all'inizio di ogni turno e misurare alcuni tamponi con un misuratore di altezza laser a basso costo;
-Conserva registri dettagliati della stampante e regola la pressione/velocità della racla in base ai grafici delle tendenze.
Le fabbriche che producono schede semplici riportano tassi di difetto inferiori all'1% utilizzando solo questi passaggi. Il costo aggiuntivo totale è inferiore a $ 5 000 anziché $ 100 000+ per SPI. Queste alternative funzionano perfettamente finché non raggiungi i limiti descritti nel capitolo 6, quindi è il momento di eseguire l'aggiornamento.

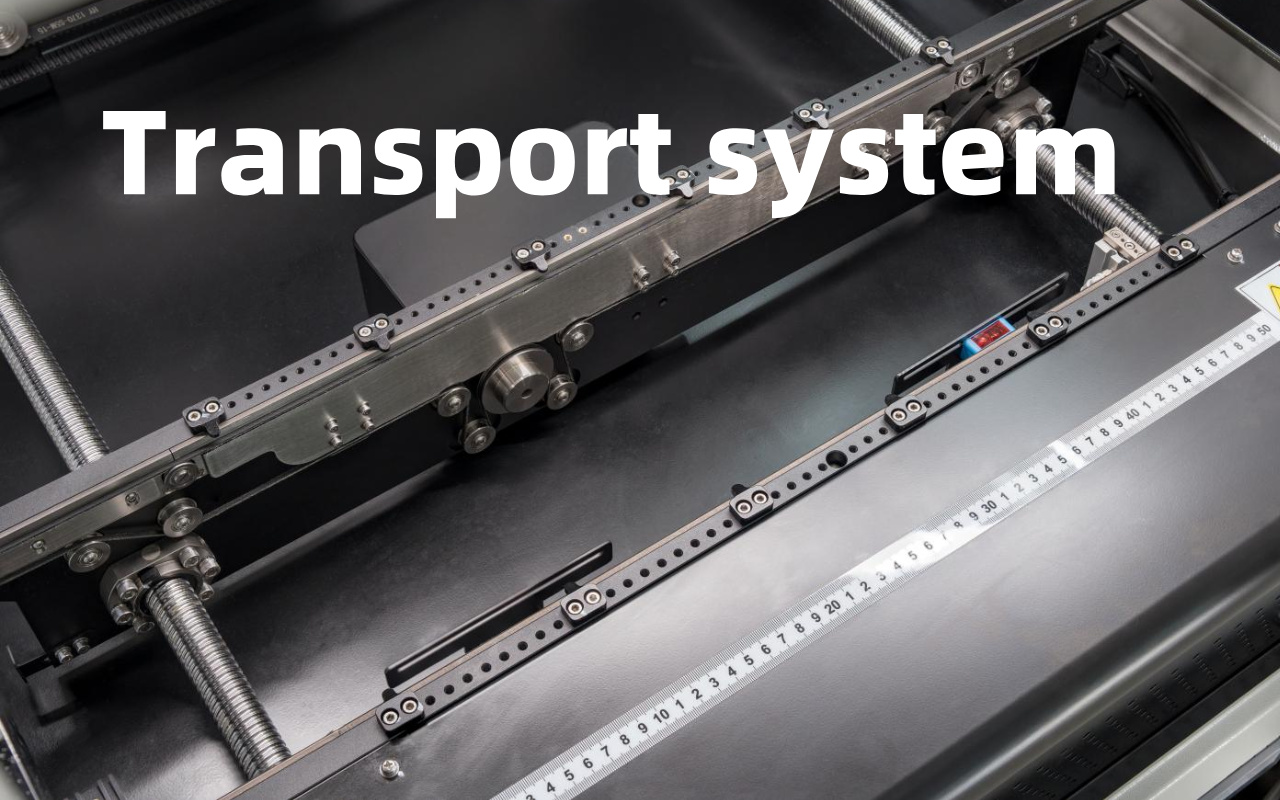

I.C.T offre attualmente diversi modelli 3D online SPI per soddisfare le diverse esigenze di produzione. Le più popolari sono la serie standard I.C.T-S510 a corsia singola (pannelli da 60 × 50 mm a 510 × 510 mm), la versione aggiornata I.C.T-S1200 che gestisce pannelli extra-large fino a 1200 × 550 mm e la doppia corsia ad alta velocità I.C.T-S510D che consente a due stampanti di alimentarne una SPI alla stesso tempo.
Tutti i modelli condividono la stessa tecnologia di misurazione 3D di base, ma differiscono per dimensioni del pannello, corsie di trasporto e produttività. Per la maggior parte dei clienti che iniziano il loro primo SPI, S510 o S1200 sono la scelta migliore perché sono facili da installare e coprono il 95% delle dimensioni comuni di PCB.
Se utilizzi già due stampanti e desideri risparmiare spazio, la S510D a doppia corsia può aumentare la capacità di ispezione di quasi il 100% senza acquistare una seconda macchina. Ogni modello è dotato di serie di regolazione automatica della larghezza del trasportatore, quindi il cambio dei prodotti richiede solo pochi secondi.

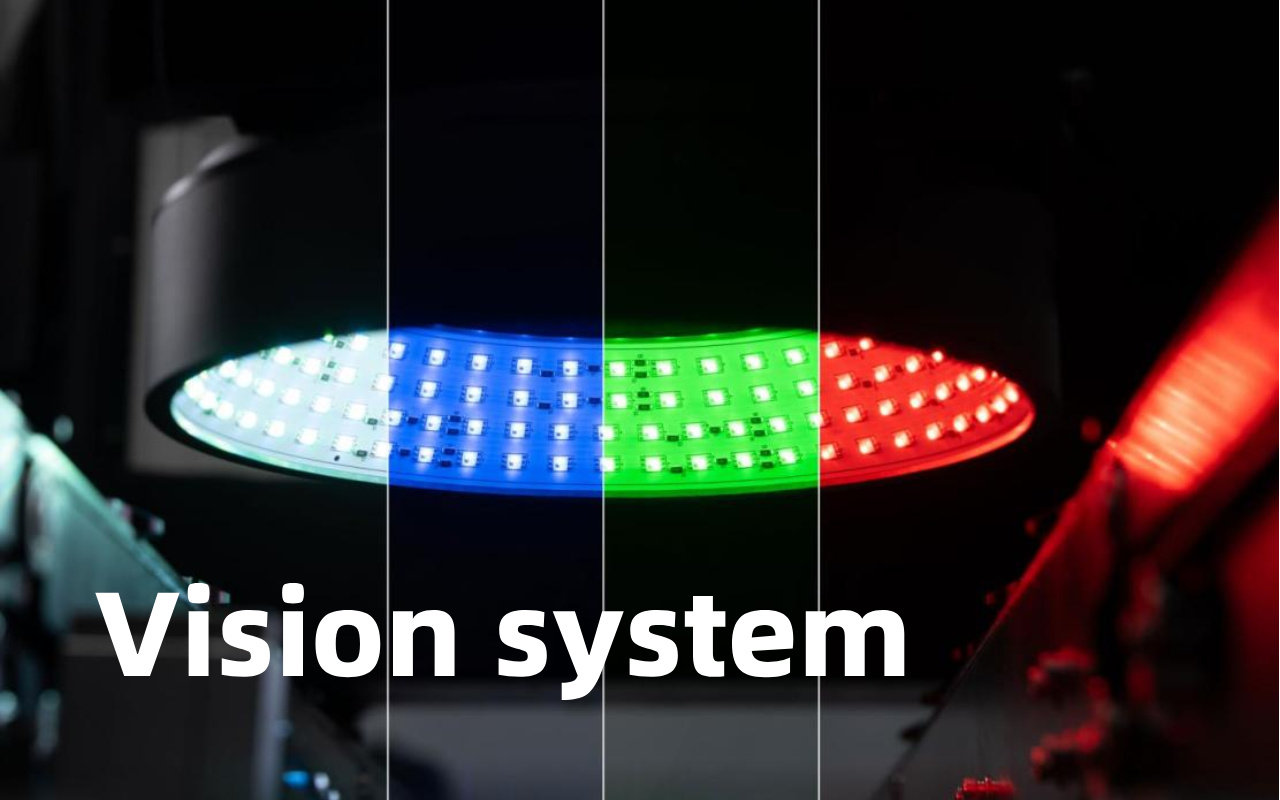

I.C.T 3D SPI elimina completamente i problemi di ombre e riflessi casuali che disturbano le macchine più vecchie.
Lo fa proiettando frange moiré programmabili in bianco e nero da più direzioni e utilizzando un obiettivo telecentrico professionale, in modo che anche la pasta saldante lucida o i substrati scuri PCB diano immagini perfette ogni volta.
La fotocamera standard è da 5 milioni di pixel con una precisione di misurazione effettiva di 0,67 μm; è disponibile una fotocamera opzionale da 12 milioni di pixel per lavori a passo ultrafine inferiore a 0,3 mm.
Il tempo di ciclo è di soli 0,35–0,5 secondi per campo visivo, il che significa che la macchina tiene facilmente il passo con le moderne stampanti ad alta velocità che funzionano 8–12 secondi per pannello. La proiezione 3D multidirezionale significa anche quasi zero false chiamate causate dalle ombre dei componenti o dalle pareti delle aperture dello stencil.
Nell'uso quotidiano, gli operatori segnalano tassi di falsi allarmi inferiori all'1%, il che consente di risparmiare un'enorme quantità di tempo di revisione rispetto al 5-10% delle macchine normali.

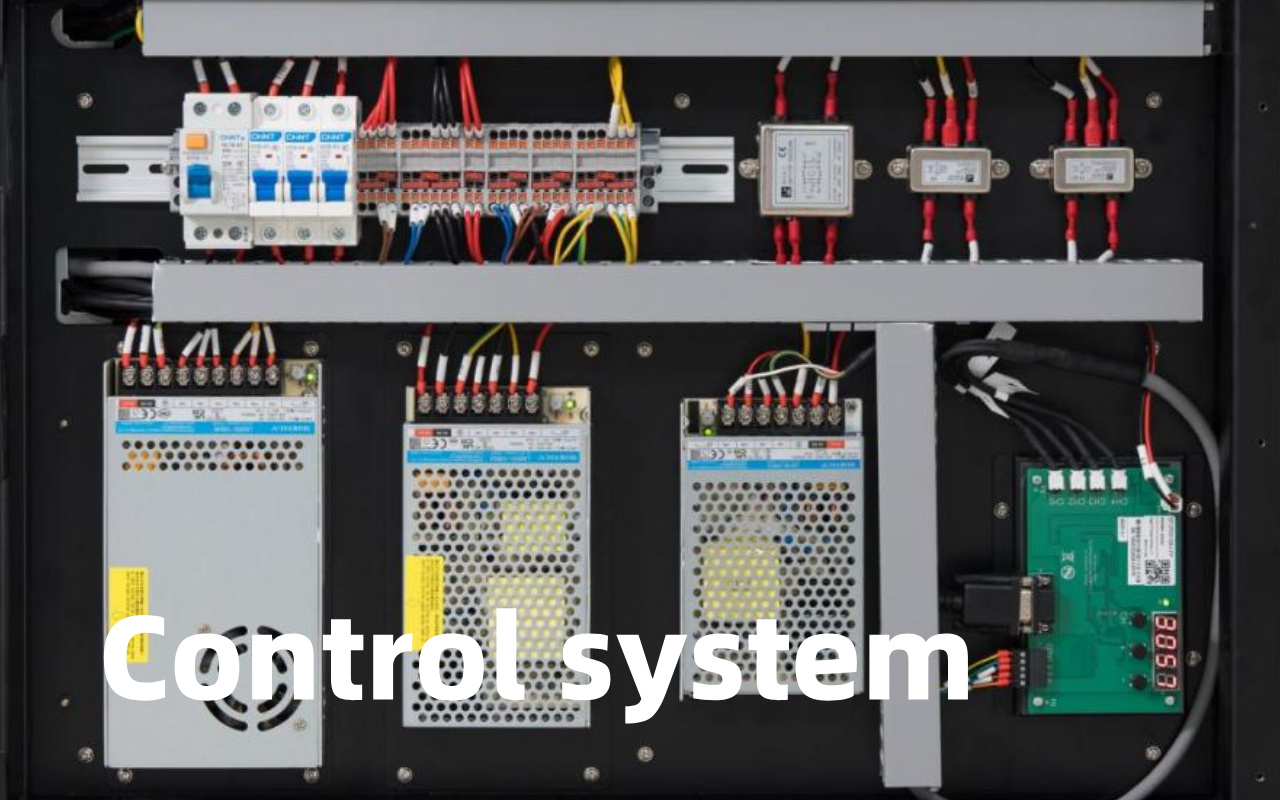

Hai due semplici modi per programmare una nuova scheda.
Per prima cosa importa direttamente i file Gerber o ODB++: il software crea automaticamente il programma di ispezione in 5-10 minuti.
In secondo luogo, se non disponi di dati Gerber, basta scansionare una tavola dorata e la macchina apprende le posizioni e le tolleranze corrette dei pad in un clic.
Entrambi i metodi supportano la programmazione offline, quindi non interrompi mai la linea mentre insegni un nuovo prodotto. L'interfaccia utente è divisa in livello operatore (visualizzazione semplice pass/fail) e livello tecnico (analisi completa dei dati e regolazione dei parametri), in modo che i nuovi lavoratori possano eseguirla in sicurezza fin dal primo giorno mentre gli ingegneri esperti ricevono comunque tutte le statistiche dettagliate di cui hanno bisogno.
I grafici SPC in tempo reale, i grafici delle tendenze di volume/altezza/area e le mappe termiche dei difetti sono tutti integrati e si aggiornano automaticamente.

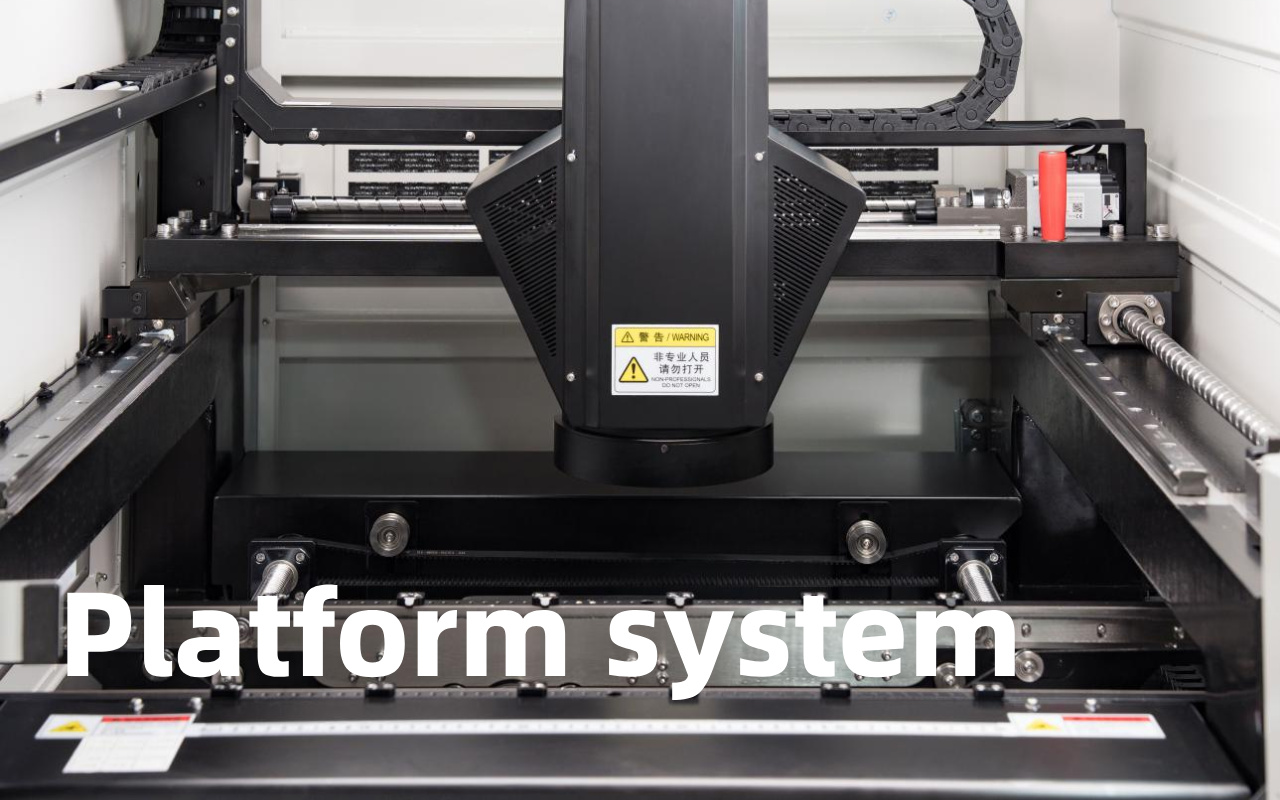

L'intera macchina utilizza una struttura di sospensione a ponte ad arco con assi X/Y azionati da servomotori indipendenti ad alta precisione e guide lineari, esattamente lo stesso design utilizzato nelle macchine pick-and-place di fascia alta.
La base è un telaio monopezzo in ghisa pesante che pesa oltre 800 kg, quindi le vibrazioni sono quasi pari a zero anche quando la linea funziona alla massima velocità. Il posizionamento della diapositiva utilizza vite a ricircolo di sfere + servomotore per mantenere la fotocamera perfettamente stabile prima e dopo il movimento.
Tutte le parti mobili sono protette da catene portacavi flessibili a serbatoio chiuso, in modo che polvere e particelle di pasta saldante non entrino mai nel sistema di movimento. Queste scelte meccaniche garantiscono una ripetibilità I.C.T SPI migliore di 1 μm per anni di funzionamento 7 × 24.
Molti clienti riferiscono che dopo tre anni superano ancora la calibrazione di fabbrica con la lastra di vetro originale: non sono necessari costosi contratti di assistenza annuali.
Ogni I.C.T SPI viene fornita di serie con regolazione automatica della larghezza del trasportatore, interfaccia per lettore di codici a barre, feedback a circuito chiuso per la maggior parte delle marche di stampanti (DEK, GKG, Panasonic, Yamaha, Fuji, ecc.), pacchetto SPC completo e buffer della scheda NG.
Le opzioni più diffuse includono fotocamera da 12 M pixel per i componenti 01005, trasportatore a doppia corsia per il modello S510D, torretta luminosa, alimentazione di riserva UPS e moduli di comunicazione MES/CFX/Hermes.
La macchina funziona con la normale alimentazione monofase da 220 V e necessita solo di 5–6 bar di aria pulita e asciutta, quindi l'installazione viene solitamente completata in un giorno. Poiché tutto è modulare, puoi iniziare oggi con un modello base e aggiornare la fotocamera o il software in un secondo momento senza acquistare una nuova macchina. Questa flessibilità rende I.C.T molto popolare tra le fabbriche che intendono crescere passo dopo passo.
1. Velocità: abbina il tempo di risposta della tua linea.
2. Precisione: 1um per passo fine.
3. Software: programmazione semplice, importazione Gerber.
4. Integrazione: MES, feedback della stampante.
5. Taglia: adatta ai tuoi PCB.
6. Fotocamera: 5M+ per i dettagli.
7. Servizio: supporto locale.
8. Prezzo: equilibrio con il ROI.
- PCB specifiche
- Esigenze di volume
- Bilancio
- Funzionalità richieste
- Richiesta di dimostrazione
Se SPI risparmia il 2% dei difetti su 100.000 schede/anno a $ 20/scheda, si risparmiano $ 40.000. La macchina da $ 100.000 si ripaga in 2,5 anni, spesso più velocemente.
1. Sfocatura della fotocamera: pulire l'obiettivo ogni giorno.
2. Inceppamento Trasportatore SMT: controllare i sensori settimanalmente.
3. Guasto alla luce: sostituire le lampadine una volta all'anno.
4. Crash del software: aggiornare regolarmente.
5. Deriva della precisione: calibrare mensilmente.
Ogni giorno: pulire l'esterno, controllare gli allineamenti.
Settimanalmente: ispezionare le cinghie, lubrificare le guide.
Mensile: calibrazione completa, backup dei dati.
Conservare la macchina in una stanza pulita e a temperatura controllata. Utilizzare le coperture quando sono spente. Evitare sovraccarichi.
Il circuito chiuso invia i dati SPI per regolare automaticamente la stampante, risolvendo i problemi in tempo reale per una qualità costante.
CFX per plug-and-play, Hermes per il tracciamento della scheda, SECS/GEM per un controllo a livello di fabbrica. Questi facilitano l'integrazione.
Monitorare le tendenze, prevedere la manutenzione, tracciare i difetti. Aumenta l'efficienza del 20-30%.
