SMT L"errore di prelievo a vuoto si verifica quando la macchina di prelievo e posizionamento non è in grado di prelevare, trattenere, ispezionare, trasferire o rilasciare un componente in modo stabile. Il problema potrebbe manifestarsi con un mancato prelievo, un componente caduto, un"elevata percentuale di scarti, un allarme di vuoto, un posizionamento instabile o un ripetuto fallimento del prelievo del componente.
In molte fabbriche, gli errori di aspirazione e aspirazione vengono trattati come semplici problemi agli ugelli. A volte è vero. Ma nella produzione reale SMT, la causa principale potrebbe derivare dall"usura degli ugelli, dal percorso del vuoto bloccato, dalla posizione dell"alimentatore, dall"altezza di prelievo, dalle condizioni delle tasche del nastro, dalla superficie del componente, dall"accelerazione della macchina, dall"impostazione della visione o da una cattiva gestione del materiale. Un buon processo di risoluzione dei problemi deve controllare l"intera catena di raccolta, non solo il messaggio di allarme.
Questa guida spiega come gli ingegneri possono eseguire passo dopo passo la risoluzione dei problemi di prelievo e posizionamento del vuoto e ridurre i guasti di prelievo dei componenti SMT nella produzione quotidiana.
Sommario
Gli errori di aspirazione e prelievo si verificano quando la macchina perde il controllo del componente tra l"alimentatore e il punto di posizionamento. La macchina potrebbe guastarsi prima del ritiro, durante il ritiro, durante il trasferimento, durante il riconoscimento della fotocamera o al momento del rilascio.
I sintomi più comuni includono mancato prelievo, allarme di errore del vuoto, componente caduto, rifiuto del componente dopo l"ispezione della telecamera, angolo del componente instabile e offset di posizionamento. Alcune macchine mostrano un chiaro valore di vuoto o un codice di errore di raccolta. Altri mostrano solo uno scarto ripetuto in corrispondenza di una posizione specifica dell"alimentatore o dell"ugello.
Gli ingegneri non dovrebbero dare per scontato che un allarme equivalga a una causa principale. Un allarme di vuoto può essere causato da un ugello sporco, ma potrebbe anche essere causato da un"altezza di prelievo errata, tasca vuota, indicizzazione inadeguata dell"alimentatore, superficie di tenuta del componente debole o ritardo del sensore di vuoto.
Gli errori di prelievo incidono direttamente sull’efficienza produttiva e sul costo dei materiali. Ogni prelievo fallito può arrestare la macchina, consumare componenti aggiuntivi, aumentare l"intervento dell"operatore e ridurre la resa al primo passaggio. Se la macchina lascia cadere un componente all"interno dell"apparecchiatura, può anche creare contaminazione o rischio nascosto sulla scheda successiva.
Per componenti di piccole dimensioni, LED, circuiti integrati, connettori e componenti dalla forma strana, la presa instabile può rapidamente diventare un serio problema di produzione. Potrebbero verificarsi componenti mancanti, posizionamento dei componenti capovolto, disallineamento, errori di polarità o difetti del giunto di saldatura dopo la rifusione.

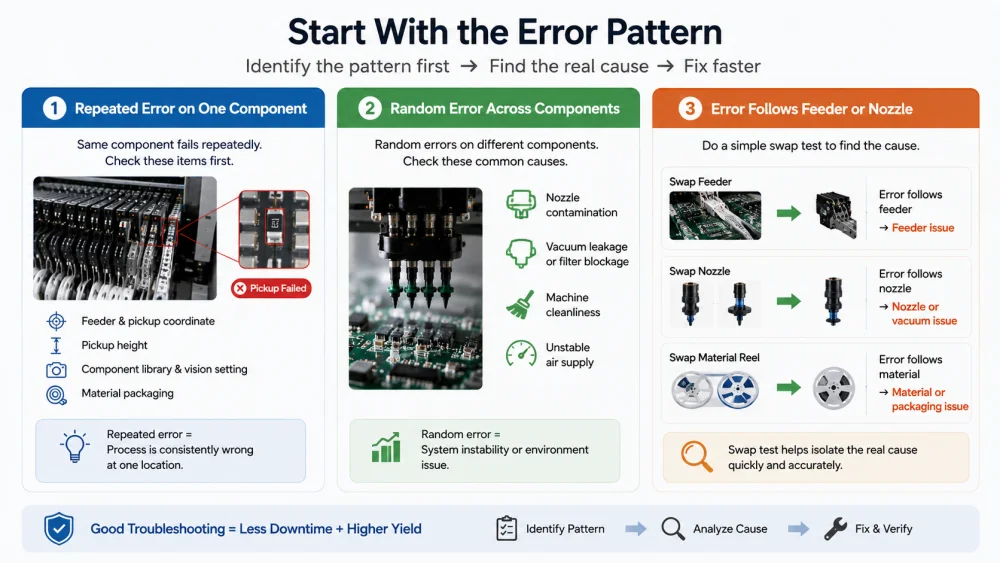

Il primo passo nella risoluzione dei problemi del vuoto di presa e posizionamento è identificare se il problema è ripetuto, casuale, correlato all"alimentatore, correlato all"ugello o correlato al materiale. Ciò fa risparmiare tempo ed evita inutili regolazioni della macchina.
Se lo stesso componente si guasta ripetutamente, gli ingegneri dovrebbero prima controllare l"alimentatore, le coordinate di prelievo, l"altezza di prelievo, la libreria dei componenti e l"imballaggio dei materiali. Un errore ripetuto di solito significa che il processo è costantemente sbagliato in una posizione.
Ad esempio, se un resistore si guasta sempre sulla stessa linea di alimentazione, l"ugello potrebbe non raggiungere il centro della tasca del nastro. Se un IC non supera sempre l"ispezione della fotocamera dopo il ritiro, i dati del pacco o l"impostazione di riconoscimento potrebbero essere errati.
Se gli errori di prelievo compaiono in modo casuale su diversi componenti, il problema è più probabile che sia legato alla contaminazione degli ugelli, alle perdite di vuoto, al blocco del filtro del vuoto, alla pulizia della macchina o all"alimentazione dell"aria instabile. Errori casuali possono verificarsi anche quando la macchina funziona troppo velocemente per un gruppo di componenti difficili.
I difetti casuali dovrebbero essere tracciati in base al numero di ugelli, numero di testine, posizione dell"alimentatore, tipo di componente, lotto di bobine e tempo di produzione. Questo tracciamento spesso rivela uno schema che non è evidente da un"ispezione della scheda.
Un semplice test di scambio è molto utile. Se il difetto segue l"alimentatore dopo averlo spostato in un"altra posizione, è probabile che la causa sia proprio l"alimentatore. Se il difetto segue il numero dell"ugello, è probabile che la causa sia l"ugello o il percorso del vuoto. Se il difetto riguarda la bobina del materiale, il problema potrebbe derivare dall"imballaggio del componente o dalla qualità del materiale.
Questo metodo è pratico perché separa i problemi a livello di macchina dai problemi hardware locali.
L"ugello è la parte più diretta del sistema di aspirazione. Un piccolo problema con l"ugello può causare un mancato prelievo, un vuoto debole, la caduta di un componente e un rifiuto della falsa visione.
L"ugello deve corrispondere alle dimensioni, alla forma, al peso e alla superficie di aspirazione del componente. Se l"ugello è troppo piccolo, potrebbe non fornire una forza di tenuta del vuoto sufficiente. Se l"ugello è troppo grande, potrebbe colpire la tasca del nastro, toccare il coperchio dell"alimentatore, spostare la parte fuori centro o coprire importanti funzioni visive.
Un buon ugello dovrebbe entrare in contatto con la superficie piana più resistente del componente senza danneggiare il corpo. Per connettore, induttore, schermatura, lente, interruttore e componenti irregolari, un ugello standard potrebbe non essere sufficiente. Potrebbe essere necessario un ugello speciale per una raccolta stabile.
Polvere, fibre di carta, pasta saldante, residui di flusso, olio e detriti dei componenti possono ridurre la tenuta tra l"ugello e la superficie del componente. Anche una piccola particella può creare perdite di vuoto. Questa è una delle cause più comuni dell"errore di presa a vuoto SMT intermittente.
Gli ingegneri dovrebbero ispezionare l"ugello sotto ingrandimento, pulirlo con il metodo corretto e verificare che il foro dell"aria non sia ostruito. Se lo stesso ugello crea ripetuti errori di prelievo dopo la pulizia, deve essere sostituito.
Un ugello usurato potrebbe perdere la planarità. Un ugello danneggiato potrebbe presentare un bordo scheggiato, una superficie graffiata o un foro allargato. Ciò rende instabile il mantenimento del vuoto, soprattutto per componenti piccoli e confezioni leggere.
Le fabbriche non dovrebbero aspettare finché un ugello non si guasta completamente. Le condizioni degli ugelli dovrebbero far parte della manutenzione preventiva. Il monitoraggio della durata degli ugelli in base al numero di utilizzi, al tipo di componente e alla cronologia dei difetti aiuta a prevenire ripetuti guasti di prelievo dei componenti.

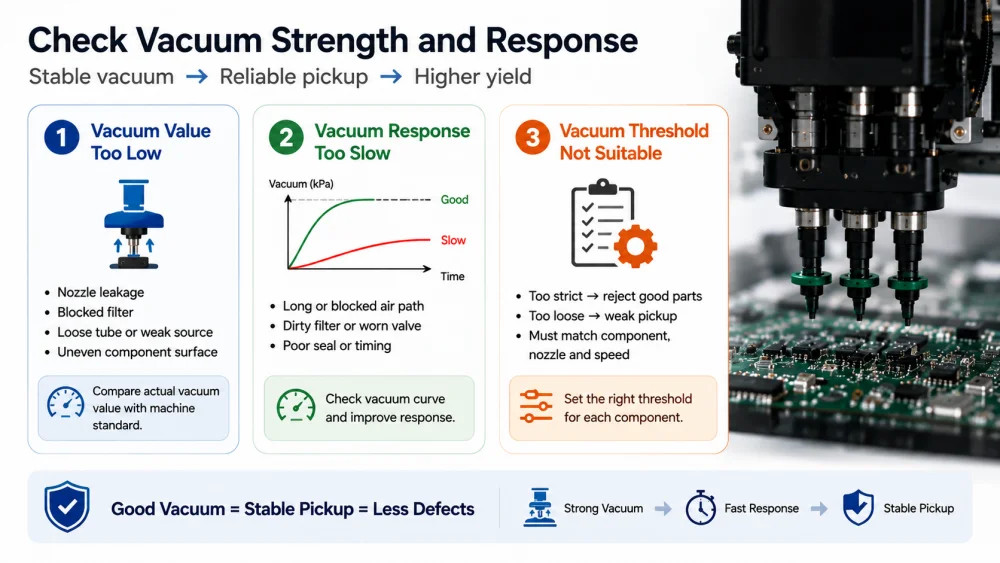

La risoluzione dei problemi del vuoto dovrebbe includere sia l"intensità del vuoto che la risposta del vuoto. Una macchina può raggiungere lentamente il livello di vuoto richiesto oppure fluttuare durante il movimento della testa. Entrambe le condizioni possono creare errori di prelievo.
Un valore di vuoto basso significa che l"ugello non può trattenere saldamente il componente. Le cause possono includere perdite dall"ugello, filtro del vuoto ostruito, tubo del vuoto allentato, guarnizione danneggiata, problema alla valvola o fonte di vuoto debole. Il vuoto basso può verificarsi anche quando la superficie del componente non è uniforme e non riesce a sigillare correttamente.
Gli ingegneri dovrebbero confrontare il valore effettivo del vuoto con lo standard della macchina per il tipo di componente. Dovrebbero anche verificare se il valore cambia dopo aver sostituito l"ugello, pulito il filtro o utilizzato un"altra testina.
Il tempo di risposta dell"aspirazione è importante perché la macchina inizia a muoversi rapidamente dopo la raccolta. Se il vuoto si crea troppo lentamente, il componente potrebbe non essere completamente fissato quando la testa accelera. Ciò può causare la caduta di un componente, un pickup distorto o il rifiuto della fotocamera.
Una risposta lenta può essere dovuta a un percorso dell"aria lungo o bloccato, a un filtro sporco, a una valvola usurata, a una tenuta inadeguata o a un parametro di fasatura errato. Gli ingegneri dovrebbero controllare la curva del vuoto se la macchina fornisce questi dati.
Alcune macchine consentono impostazioni della soglia del vuoto specifiche del componente. Se la soglia è troppo rigida, la macchina potrebbe rifiutare prelievi validi e aumentare lo spreco di materiale. Se la soglia è troppo allentata, la macchina potrebbe accettare pickup deboli e successivamente creare componenti mancanti o caduti.
La soglia deve corrispondere alle dimensioni, al peso, alla superficie, al tipo di ugello e alla velocità di produzione del componente. Non dovrebbe essere copiato ciecamente da un altro pacchetto che sembra solo simile.
Molti errori del vuoto sono in realtà problemi di presentazione dell"alimentatore. Se il componente non si trova sotto il centro dell"ugello, la macchina potrebbe segnalare un errore di aspirazione del vuoto anche se il sistema del vuoto è integro.
Se le coordinate X/Y del prelievo sono errate, l"ugello potrebbe toccare il bordo del componente, la parete della tasca del nastro o un"area vuota. Ciò può causare un prelievo mancato, decentrato, inclinato o una tenuta del vuoto instabile.
Gli ingegneri dovrebbero insegnare o verificare la posizione di prelievo con il componente reale nell"alimentatore. L"ugello dovrebbe atterrare al centro corretto del componente, non solo al centro teorico della tasca.
Se l"altezza di aspirazione è troppo elevata, l"ugello potrebbe non entrare in contatto con il componente in modo sufficientemente saldo da creare la tenuta del vuoto. Se l"altezza di prelievo è troppo bassa, l"ugello potrebbe premere il componente nella tasca, danneggiarlo o creare una forza laterale che fa ruotare il componente.
L"altezza di prelievo deve essere controllata in base alla profondità effettiva della tasca del nastro, allo spessore del componente, alla lunghezza dell"ugello e alle condizioni dell"alimentatore. Ciò è particolarmente importante per gli imballaggi con componenti sottili, componenti alti e con tasche sfuse.
L"indicizzazione dell"alimentatore deve posizionare ogni componente nella stessa posizione di prelievo. Se il nastro avanza in modo incoerente, anche la ripresa sarà incoerente. L"ugello potrebbe agganciarsi correttamente per diversi cicli e poi guastarsi in modo casuale.
Le cause più comuni includono la ruota dentata usurata, il foro del nastro danneggiato, la copertura allentata, l"impostazione errata del passo, la scarsa tensione del nastro o il meccanismo di alimentazione sporco. La manutenzione dell"alimentatore dovrebbe includere test di indicizzazione, pulizia, calibrazione e ispezione del percorso del nastro di copertura.

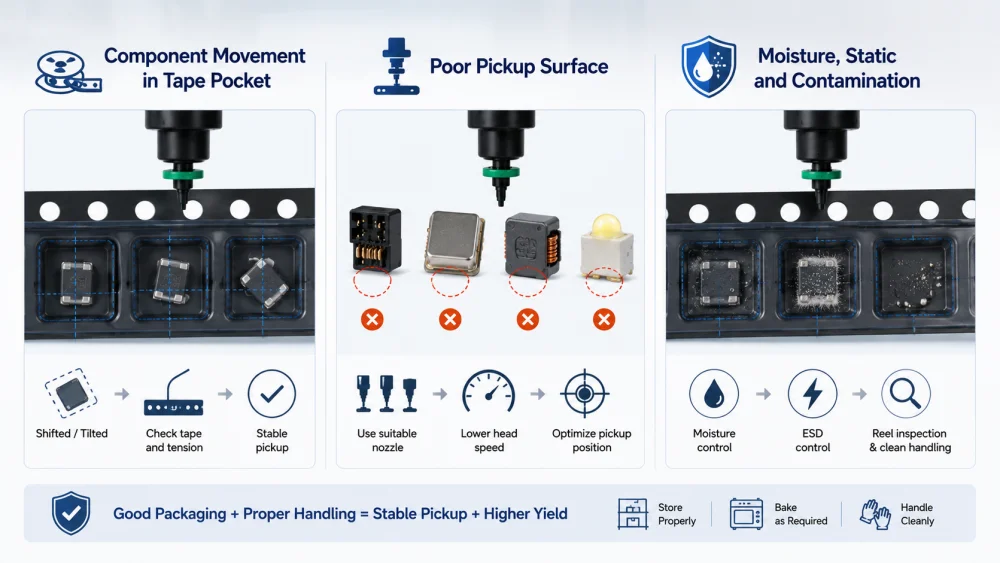

SMT il guasto del ritiro del componente è talvolta causato dall"imballaggio del materiale piuttosto che dall"hardware della macchina. La macchina può prelevare in modo affidabile solo se il componente si presenta in modo stabile e ripetibile.
Un componente piccolo o leggero potrebbe spostarsi all"interno della tasca del nastro. Se la parte viene spostata, inclinata o ruotata prima del prelievo, l"ugello potrebbe spostarla fuori centro. Ciò può portare a un vuoto debole, alla caduta di un componente o al rifiuto della vista.
Gli ingegneri dovrebbero osservare la posizione del componente prima del ritiro. Se la parte si sposta dopo la rimozione del nastro di copertura o l"indicizzazione dell"alimentatore, è necessario rivedere l"imballaggio. Potrebbero essere necessari una velocità di indicizzazione più lenta, una tensione del nastro di copertura regolata o un migliore imballaggio del materiale.
Alcuni componenti non hanno una superficie di raccolta piana o pulita. Una superficie ruvida, curva, porosa o irregolare rende difficile la sigillatura sottovuoto. Questo è comune con connettore, schermatura, induttore, trasformatore, lente e alcuni pacchetti LED.
In questo caso, un vuoto più forte potrebbe non risolvere il problema. La soluzione migliore potrebbe essere una forma diversa dell"ugello, un"area di contatto più ampia, una velocità della testa inferiore o una posizione di raccolta speciale.
Umidità, elettricità statica e contaminazione possono far aderire il componente al nastro, alla pellicola di copertura, alla parete della tasca o al lato dell'ugello. Ciò può causare il mancato ritiro, il doppio ritiro o la caduta del componente. JEDEC J-STD-033 fornisce una guida alla gestione del dispositivo a montaggio superficiale sensibile all'umidità e al riflusso, utile per controllare lo stoccaggio e la preparazione di confezioni sensibili.
Il materiale deve essere immagazzinato e maneggiato secondo le procedure di fabbrica. Il controllo dell"umidità, il controllo della cottura, l"ispezione delle bobine e una movimentazione pulita possono ridurre le variazioni di prelievo.
Non tutti i guasti di prelievo si verificano all"alimentatore. A volte il componente viene prelevato con successo, ma la fotocamera lo rifiuta perché la macchina non è in grado di confermarne la forma, la posizione, la polarità o la condizione del cavo.
Se i dati della libreria dei componenti sono errati, il sistema di visione potrebbe rifiutare il componente dopo il ritiro. Dimensioni del corpo, spessore, contorno, posizione dell"elettrocatetere, contrassegno di polarità o finestra di riconoscimento errati possono creare un falso rifiuto.
Gli ingegneri dovrebbero confrontare il componente reale con i dati del pacchetto. Ciò è importante dopo la sostituzione di un componente, l"introduzione di un nuovo prodotto, un cambio di fornitore o la modifica manuale della libreria.
L"illuminazione visiva deve corrispondere alla superficie del componente. Il metallo lucido, la confezione nera, la lente trasparente, il corpo in ceramica bianca e piccoli segni di polarità potrebbero richiedere un"illuminazione o una soglia diversa. Una scarsa illuminazione può far sembrare un buon pick-up un cattivo pick-up.
Se il componente rifiutato appare normale durante l"ispezione manuale, i tecnici dovrebbero esaminare l"immagine della telecamera, il livello di illuminazione, la soglia del bordo, il riconoscimento della polarità e l"intervallo di correzione consentito.
Raccolta e visione andrebbero riviste insieme. Il rifiuto della telecamera può essere causato da un pessimo rilevamento, ma potrebbe anche essere causato da un"impostazione visiva inadeguata. Gli ingegneri dovrebbero confrontare la posizione di raccolta, il numero dell"ugello, il valore del vuoto, l"immagine della telecamera e il motivo del rifiuto.
Per una visione più ampia del processo che collega alimentatore, ugello, vuoto, visione e sintomi di posizionamento, gli ingegneri possono anche leggere questa SMT guida alla risoluzione dei problemi di prelievo e posizionamento.
I parametri della macchina possono migliorare o peggiorare una condizione di prelievo marginale. Quando i controlli dell"hardware e dei materiali non risolvono completamente il problema, gli ingegneri dovrebbero rivedere la velocità, l"accelerazione, il tempo di permanenza e il controllo del rilascio.
Il tempo di permanenza della raccolta consente all"ugello di entrare in contatto con il componente e creare il vuoto prima di allontanarsi. Se il tempo di permanenza è troppo breve, il componente potrebbe non essere completamente protetto. Questo è comune per componenti più grandi, più pesanti o irregolari.
Aumentare leggermente il tempo di permanenza può migliorare la stabilità, ma può ridurre la velocità della macchina. L’obiettivo è non rallentare l’intera linea. Gli ingegneri dovrebbero ottimizzare solo il componente interessato, quando possibile.
Il movimento rapido aumenta la forza sul componente durante il trasferimento. Se il prelievo è leggermente decentrato o il vuoto è marginale, un"elevata accelerazione può far muovere o cadere la parte. Ridurre la velocità del componente interessato è un test utile.
Se i difetti diminuiscono dopo la riduzione della velocità, il team dovrebbe regolare l"accelerazione, le condizioni di raccolta, la selezione degli ugelli o la stabilità dell"alimentatore prima di tornare alla produzione ad alta velocità.
Al momento del posizionamento, il vuoto deve essere rilasciato al momento giusto. Se il rilascio viene ritardato, il componente potrebbe sollevarsi insieme all"ugello. Se l"aria di scarico è troppo forte, il componente potrebbe spostarsi sulla pasta saldante o ribaltarsi.
Il parametro di rilascio deve essere controllato quando il componente viene selezionato correttamente ma manca dopo il posizionamento. L"ispezione pre-riflusso aiuta a confermare se il componente è stato effettivamente posizionato sul tampone.
I dati di ispezione aiutano a evitare congetture. L"errore di prelievo con vuoto SMT deve essere confermato dal registro della macchina, dall"osservazione visiva, dal risultato AOI, dal risultato SPI e dal rilevamento del modello di difetto.
I registri della macchina possono mostrare errori di prelievo, errori di aspirazione, rifiuto di riconoscimento, numero di ugelli, numero di testa, numero di alimentatore e riferimento del componente. Questi dati dovrebbero essere esportati o registrati prima che gli operatori resettino ripetutamente gli allarmi.
I dati di tendenza sono più utili di un allarme. Se lo stesso ugello crea errori ripetuti, è necessario ispezionare l"ugello e il percorso del vuoto. Se un alimentatore crea errori ripetuti, è necessario controllare l"indicizzazione dell"alimentatore e le coordinate di prelievo.
AOI può identificare componenti mancanti, polarità errata, distorsione e difetto di posizionamento. SPI può mostrare il volume della pasta saldante e l"offset prima del posizionamento. Se un componente manca prima del ridisposizione, la causa principale è probabilmente il ritiro, il trasferimento o il rilascio. Se è presente prima della rifusione ma manca o è spostato dopo la rifusione, è necessario verificare le condizioni della pasta saldante e della rifusione.
IPC rileva che IPC J-STD-001 e IPC-A-610 sono spesso utilizzati insieme per il controllo del processo di assemblaggio elettronico e i requisiti di accettazione. Questi standard aiutano le fabbriche a definire regole coerenti di ispezione e giudizio di qualità.
Gli ingegneri dovrebbero modificare solo un fattore alla volta. Possono pulire o sostituire l"ugello, scambiare la posizione dell"alimentatore, cambiare la bobina, regolare l"altezza di prelievo, ridurre la velocità o ispezionare il filtro dell"aspiratore. Se vengono modificate troppe impostazioni contemporaneamente, il team potrebbe risolvere il sintomo ma non riuscire a individuare la vera causa.
Un buon registro della risoluzione dei problemi dovrebbe includere il difetto originale, la causa sospetta, la modifica apportata, il risultato del test e l"azione correttiva finale. Ciò crea conoscenze utili per la produzione futura.
SMT l"errore di presa a vuoto è solitamente causato dall"instabilità dell"intera catena di presa. Le cause più comuni includono dimensione errata dell"ugello, ugello sporco, punta dell"ugello usurata, valore di vuoto basso, risposta lenta del vuoto, coordinata di prelievo errata, altezza di prelievo errata, errore di indicizzazione dell"alimentatore, tasca del nastro instabile, superficie del componente scadente e impostazione di visione errata.
Il miglior metodo di risoluzione dei problemi è iniziare con il modello del difetto, quindi controllare in ordine ugello, aspirazione, alimentatore, materiale, visione e parametri della macchina. Gli ingegneri dovrebbero utilizzare test di scambio e dati di ispezione per evitare ipotesi. Un errore di ritiro ripetuto solitamente indica dati di impostazione, alimentatore o pacco. Un errore casuale spesso indica usura degli ugelli, perdite di vuoto, pulizia della macchina o variazioni del materiale.
I.C.T fornisce una soluzione professionale completa SMT per i produttori di elettronica, inclusa la pianificazione della linea SMT, il supporto del processo di prelievo e posizionamento, l'ottimizzazione di alimentatori e ugelli, la risoluzione dei problemi del vuoto, l'ispezione, la formazione e il miglioramento della produzione. Per le fabbriche che desiderano ridurre i guasti di prelievo dei componenti e migliorare la stabilità della linea, una revisione completa del processo è più efficace della regolazione di una sola impostazione.
SMT l"errore di presa del vuoto è spesso causato da una scarsa tenuta tra l"ugello e il componente. Il motivo potrebbe essere la dimensione errata dell"ugello, la superficie dell"ugello sporca, la punta dell"ugello usurata, il percorso del vuoto bloccato, la fonte di vuoto debole, l"altezza di aspirazione errata o la superficie scadente del componente. L"errore di posizione dell"alimentatore può anche far sì che l"ugello prenda il componente fuori centro, il che sembra un problema di vuoto. Gli ingegneri dovrebbero controllare insieme l"ugello, il valore del vuoto, la coordinata di raccolta e l"indicizzazione dell"alimentatore.
Gli ingegneri risolvono i problemi di prelievo e posizionamento del vuoto identificando innanzitutto il modello di errore. Se il difetto riguarda un ugello, ispezionare l"usura dell"ugello, la contaminazione e il percorso del vuoto. Se segue un alimentatore, controllare la posizione di prelievo, l"indicizzazione del nastro e la calibrazione dell"alimentatore. Se segue una bobina, ispezionare l"imballaggio del materiale e la superficie del componente. I registri della macchina, i valori del vuoto, le immagini della telecamera e i risultati di AOI devono essere confrontati prima di modificare i parametri.
La macchina potrebbe prelevare correttamente il componente ma rifiutarlo visivamente perché la fotocamera non è in grado di confermarne il contorno, il centro, la polarità o la condizione del cavo. Le cause più comuni includono libreria di componenti errata, scarsa illuminazione, superficie riflettente, lenti sporche, soglia errata o rilevamento effettivamente decentrato. Gli ingegneri dovrebbero ispezionare l"immagine della telecamera e confrontarla con il componente reale. Se la parte è centrata fisicamente ma è ancora rifiutata, è probabile che il problema sia l"impostazione della visione.
Sì, i problemi dell"alimentatore possono facilmente causare errori di presa a vuoto. Se l"alimentatore non presenta il componente nella posizione corretta, l"ugello potrebbe toccare il bordo, l"angolo o la tasca vuota. Il sistema di aspirazione potrebbe essere normale, ma la raccolta continua a non funzionare. Gli ingegneri dovrebbero controllare il passo dell"alimentatore, l"indicizzazione del nastro, la tensione del nastro di copertura, le coordinate del pickup e il movimento dei componenti all"interno della tasca del nastro. Un test di scambio dell"alimentatore è uno dei modi più rapidi per confermare questa causa.
Le fabbriche possono ridurre SMT i guasti di prelievo dei componenti controllando la manutenzione degli ugelli, la stabilità del vuoto, la calibrazione dell"alimentatore, l"imballaggio del materiale, l"altezza di prelievo e le impostazioni di visione. Dovrebbero registrare i difetti per ugello, alimentatore, testa, componente, lotto di bobine e tempo di produzione. È importante anche la pulizia regolare dell"ugello, del filtro, dell"alimentatore e del tavolo della macchina. Per componenti difficili, potrebbe essere necessario un ugello speciale, una velocità di prelievo più lenta o un tempo di permanenza regolato per creare un prelievo stabile.
SMT gli errori di aspirazione e prelievo non sono solo allarmi della macchina. Sono segnali che il componente non viene controllato in modo affidabile dalla tasca dell"alimentatore al tampone PCB. La causa principale potrebbe essere la condizione dell"ugello, la risposta del vuoto, la presentazione dell"alimentatore, l"imballaggio dei componenti, l"impostazione della visione, la velocità della macchina o il rilascio del posizionamento.
Le fabbriche che risolvono sistematicamente questi errori possono ridurre i componenti mancanti, i componenti caduti, i componenti scartati e gli sprechi di materiale non necessari. Se un team di produzione si trova ad affrontare ripetuti guasti al ritiro dei componenti SMT, I.C.T può aiutare a rivedere l"intero processo SMT e fornire un supporto pratico e completo dalla configurazione dell"attrezzatura all"ottimizzazione del processo.
