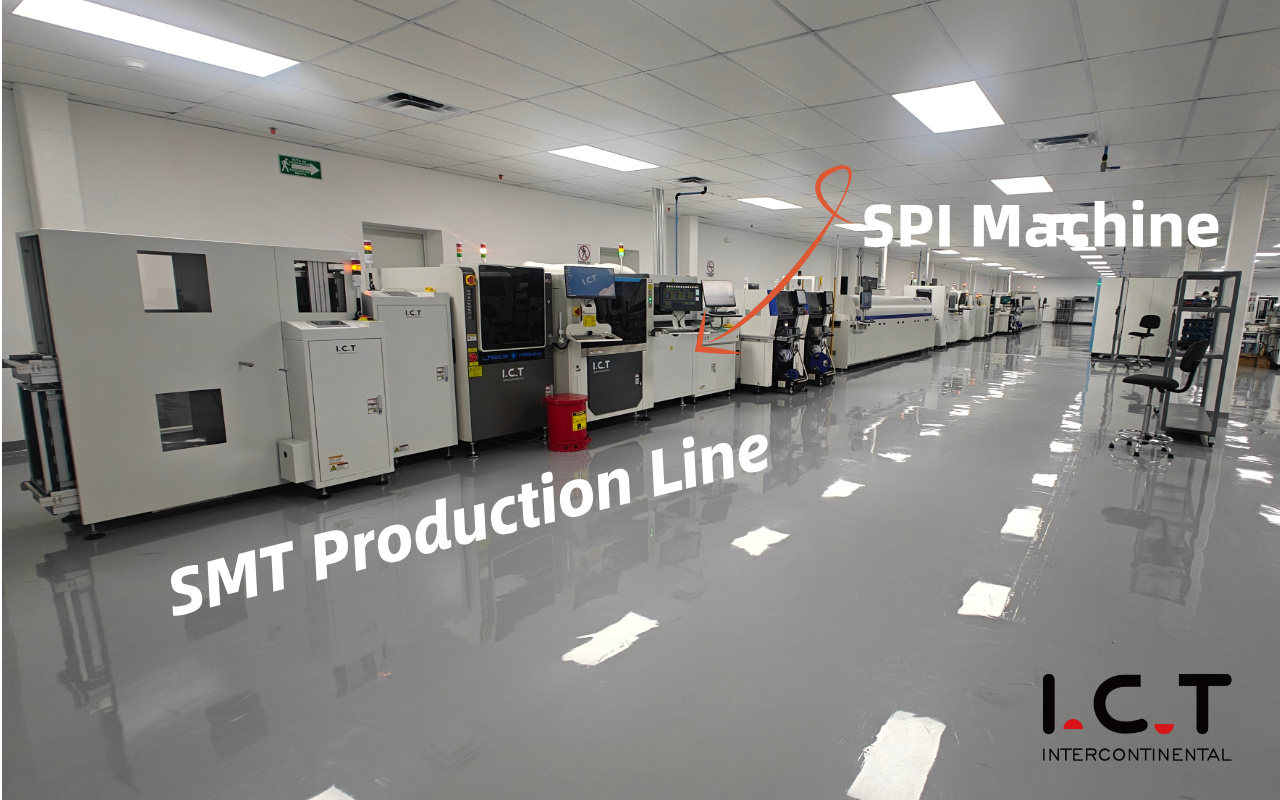

L'ispezione della pasta saldante (SPI) è una parte fondamentale dell'assemblaggio della moderna tecnologia a montaggio superficiale (SMT). Tuttavia, ci sono casi in cui SPI potrebbe non essere necessario. A causa di bassi volumi di produzione, progetti semplici o processi di produzione specifici, alcuni scenari possono ignorare questa fase di ispezione automatizzata. Questo articolo esplora le situazioni in cui SPI potrebbe non essere richiesto e i compromessi che derivano dal saltarlo.
Nella prototipazione a basso volume, spesso utilizzata nella produzione una tantum o in piccoli lotti, la pasta saldante viene applicata manualmente utilizzando siringhe o piccoli stampini. Dopo l'applicazione della pasta, per creare il prodotto finale viene utilizzata la saldatura manuale o il riflusso in fase vapore. Gli operatori possono monitorare e modificare l'applicazione Incolla in tempo reale, correggendo immediatamente eventuali incoerenze. Questa supervisione diretta elimina la necessità di SPI automatizzato, che viene generalmente utilizzato per gestire la variabilità nella stampa ad alta velocità e di grandi volumi. Per la prototipazione, dove i volumi di pasta sono più piccoli e le variazioni meno critiche, l’intervento manuale è solitamente sufficiente.
Per gli hobbisti, i produttori o i piccoli team di ingegneri che producono meno di 10 schede, l'automazione SPI spesso non è conveniente o necessaria. Queste tirature in genere comportano il posizionamento manuale dei componenti su schede con pasta stampata o distribuita manualmente. I controlli visivi sotto ingrandimento, combinati con i test funzionali, sono generalmente sufficienti per garantire il corretto assemblaggio. In questi casi, il tempo e i costi necessari per impostare e mantenere i sistemi SPI possono superare di gran lunga i vantaggi, soprattutto quando si lavora con progetti semplici.
L'impostazione e la programmazione di un sistema SPI richiedono tempo e investimenti significativi. Ciò è spesso giustificabile per cicli di grandi volumi, dove i vantaggi dell’ispezione automatizzata si ripagano nel tempo. Tuttavia, in tirature inferiori a 50 schede, i costi fissi dei sistemi SPI superano i potenziali risparmi derivanti da un minor numero di difetti. Senza SPI, gli operatori possono accelerare i cicli di prototipazione e ridurre i costi, il che è particolarmente critico quando si iterano rapidamente i progetti nelle fasi di ricerca e sviluppo.

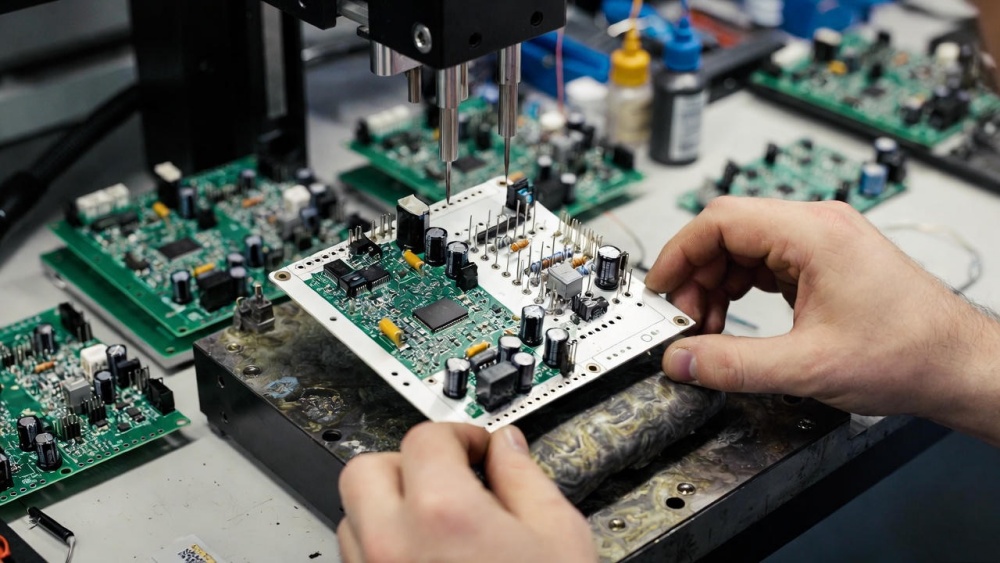

Le schede che si basano esclusivamente su componenti a foro passante non richiedono affatto pasta saldante. Invece, i componenti vengono inseriti nei fori placcati e la saldatura viene applicata tramite saldatura ad onda o saldatura manuale. Poiché non esiste un processo di stampa per incollare, non è necessario che SPI controlli il volume o l'allineamento dell'incolla. Questi tipi di schede si trovano spesso in progetti preesistenti o in applicazioni ad alta potenza in cui l'affidabilità dei giunti di saldatura non dipende dalla precisione della pasta.
Per le schede ibride che combinano la tecnologia a foro passante e a montaggio superficiale (SMT), dove vengono utilizzati solo pochi componenti SMT, i metodi di erogazione manuale della pasta o pin-in-paste possono essere sufficienti. Questi design hanno una bassa densità dei componenti, riducendo al minimo il rischio di formazione di ponti o di pasta insufficiente. Gli operatori possono ispezionare visivamente la pasta sui pochi SMT pad prima di posizionare i componenti, rendendo superfluo SPI.
I progetti più vecchi che utilizzano package più grandi (come SOIC, 1206 e componenti più grandi) con spaziatura dei pad più ampia sono spesso più indulgenti quando si tratta di incollare volume e allineamento. Questi layout robusti raramente presentano difetti legati alla stampa, anche se assemblati manualmente. In questi casi, il rischio di errori dovuti alla stampa incolla è minimo, quindi SPI non è essenziale, anche nella produzione a basso volume.
La saldatura a onda è comunemente utilizzata nelle schede a doppia faccia dove i componenti del lato inferiore SMT vengono saldati dopo che i componenti del lato superiore sono stati posizionati. In questo processo, i punti di colla mantengono i componenti in posizione e l'onda applica la saldatura fusa ai giunti. Poiché sul lato inferiore non viene utilizzata pasta saldante, non è necessario che SPI controlli la pasta, poiché non avviene alcuna stampa della pasta.
La saldatura selettiva viene utilizzata per componenti che richiedono una saldatura precisa, spesso in schede a tecnologia mista con componenti sia a foro passante che SMT. In queste applicazioni, la saldatura viene applicata solo a giunti specifici utilizzando mini-onde o fontane, evitando del tutto la necessità di stampare la pasta. Di conseguenza, SPI non è necessario per queste applicazioni.
Per le applicazioni che richiedono elevata resistenza meccanica e affidabilità, come nell'industria automobilistica o aerospaziale, vengono comunemente utilizzati adesivi conduttivi o connessioni a pressione. Questi metodi non richiedono pasta saldante e quindi eliminano la necessità di SPI. In questi casi l'affidabilità delle giunzioni è assicurata con altri mezzi ed il rischio di difetti dovuti a variazioni di pasta è trascurabile.

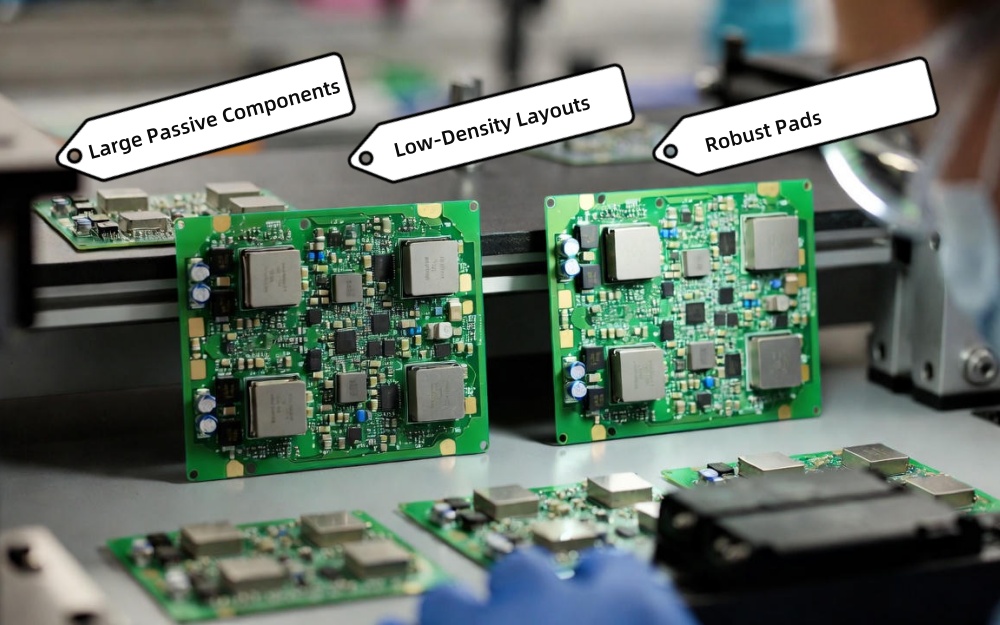

I progetti costituiti principalmente da componenti passivi di grandi dimensioni (1206 o più) posizionati su pad ampi sono intrinsecamente tolleranti quando si tratta di incollare variazioni. La stampa manuale o semiautomatica in genere non causa difetti significativi e gli errori di volume o di allineamento hanno meno probabilità di causare problemi funzionali. Ciò rende SPI superfluo per questi progetti, anche in tirature a basso volume.
I pannelli con una bassa densità di componenti e tamponi sovradimensionati offrono un'ampia finestra di processo per la pasta da stampa. Piccole variazioni nel volume dell'impasto o nell'allineamento in genere non danno luogo ad aperture o short. Questi layout sono tolleranti e consentono un assemblaggio affidabile senza la necessità di SPI.
Nelle schede più semplici con componenti a bassa densità e piazzole larghe, gli operatori possono ispezionare visivamente la pasta saldante dopo che è stata applicata. I controlli visivi ingranditi possono facilmente individuare difetti evidenti, come la mancanza di pasta o gravi ponti. I test visivi o funzionali post-riflusso possono fornire la garanzia definitiva che la scheda funziona correttamente, rendendo superfluo SPI.

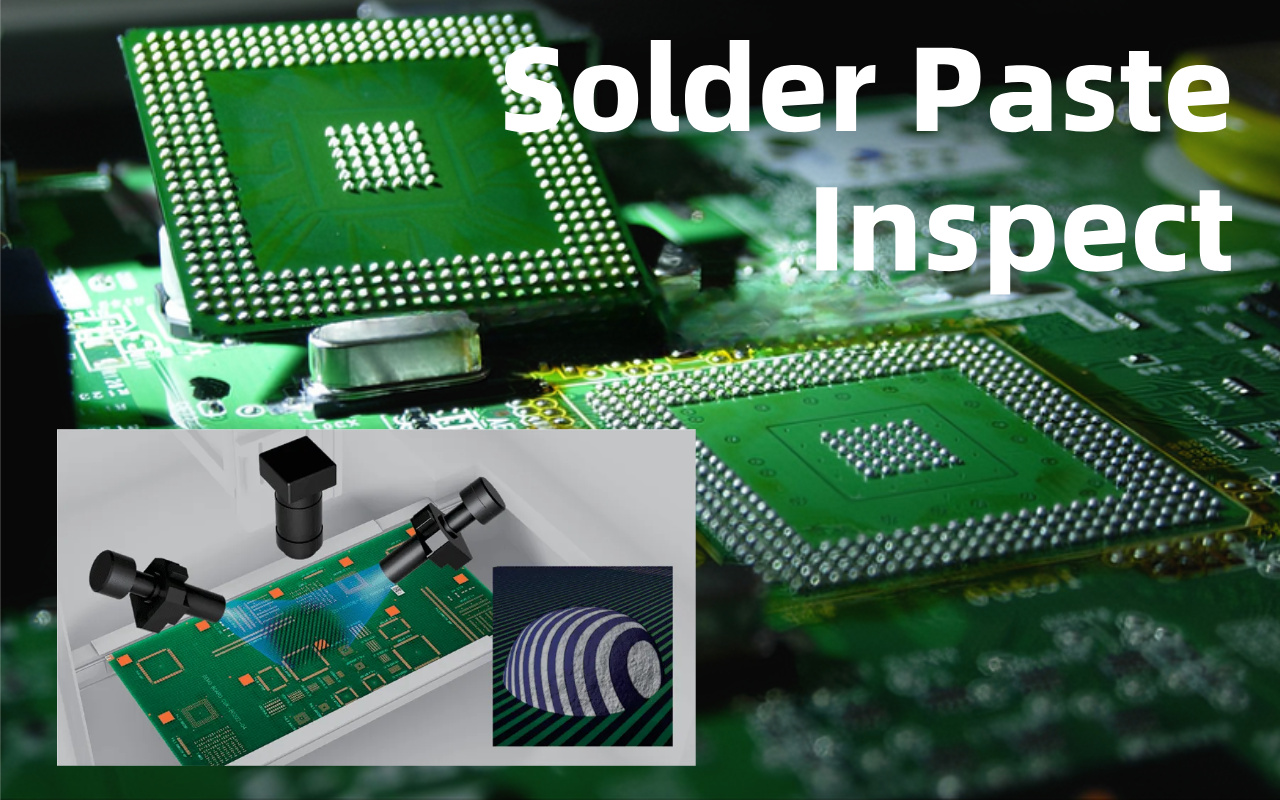

Anche se saltare SPI può essere accettabile per determinati progetti e volumi, comporta il rischio di difetti non rilevati. Ad esempio, un volume di pasta insufficiente può portare a giunti di saldatura deboli che potrebbero superare i test funzionali iniziali ma fallire successivamente sotto stress. Difetti nascosti come la testa nel cuscino o i vuoti potrebbero non essere visibili a occhio nudo e possono essere rilevati solo con la misurazione 3D, fornita da SPI.
Saltare SPI può comportare un aumento del rischio di guasti latenti dei giunti di saldatura, soprattutto in applicazioni ad alta affidabilità come dispositivi medici, prodotti aerospaziali o automobilistici. Anche piccoli rischi possono compromettere le prestazioni a lungo termine dei prodotti critici. Per questi settori si consiglia SPI per garantire che i giunti di saldatura soddisfino gli standard di qualità richiesti.
Poiché i progetti incorporano passi dei componenti più fini e densità più elevate, il rischio di difetti legati alla pasta aumenta in modo significativo. I dati di settore mostrano che il 60-80% dei difetti di SMT sono legati a problemi di stampa delle paste. Nei progetti complessi, saltare SPI spesso porta a tassi di difetti più elevati e a un aumento delle rilavorazioni. Di conseguenza, SPI è essenziale per garantire la qualità e ridurre al minimo gli errori costosi, anche nelle tirature con volumi inferiori. Per una guida completa sulle macchine SPI e sul loro ruolo nelle linee SMT, consulta la nostra Guida completa alle macchine SPI nella linea SMT.
In generale, SPI è essenziale per garantire giunti di saldatura di alta qualità nella moderna produzione di SMT. Tuttavia, esistono diversi scenari in cui è possibile ignorarlo in tutta sicurezza, come la prototipazione a volume estremamente basso, schede dominanti a foro passante, processi non riflusso o progetti estremamente semplici a passo ampio. Se da un lato saltare SPI può ridurre i costi e accelerare la produzione in questi casi, comporta anche dei rischi, tra cui la possibilità di difetti nascosti e problemi di affidabilità a lungo termine. Nella maggior parte degli ambienti di produzione SMT moderni, in particolare quelli che prevedono progettazioni complesse, SPI è uno strumento prezioso che aiuta a migliorare i rendimenti e a ridurre le rilavorazioni.
Sì, ma raramente. SPI è essenziale per rilevare problemi di volume, altezza e allineamento dell'impasto, che rappresentano il 60-80% dei difetti di SMT. Tuttavia, schede pure a foro passante, prototipi saldati a mano e progetti semplici a passo largo possono spesso essere prodotti senza SPI.
Sebbene il volume di produzione sia un fattore, la complessità della tavola è più importante. La prototipazione a basso volume spesso salta SPI, ma la produzione a volume medio (50-500 schede) e ad alto volume (>500 schede) generalmente trae vantaggio da SPI, soprattutto con componenti a passo fine.
Una maggiore complessità aumenta la probabilità di difetti legati al volume della pasta e all'allineamento. Le tavole a passo fine e ad alta densità richiedono un'applicazione precisa della pasta, rendendo SPI essenziale. I progetti semplici e con passo ampio hanno una tolleranza più ampia e spesso possono avere successo senza SPI.
L'ispezione manuale può individuare difetti evidenti come mancanze di pasta o ponti gravi, ma non può misurare con precisione piccole variazioni nel volume della pasta che possono portare a guasti latenti. Per i cicli a basso volume, l'ispezione manuale combinata con i test funzionali può spesso essere sufficiente per applicazioni non critiche.
Sì, le alternative includono l'erogazione a siringa con controlli visivi, riflusso pin-in-paste, adesivi conduttivi e altezza del primo pezzo.
