I.C.T-SS540
I.C.T
| Quantità: | |
|---|---|

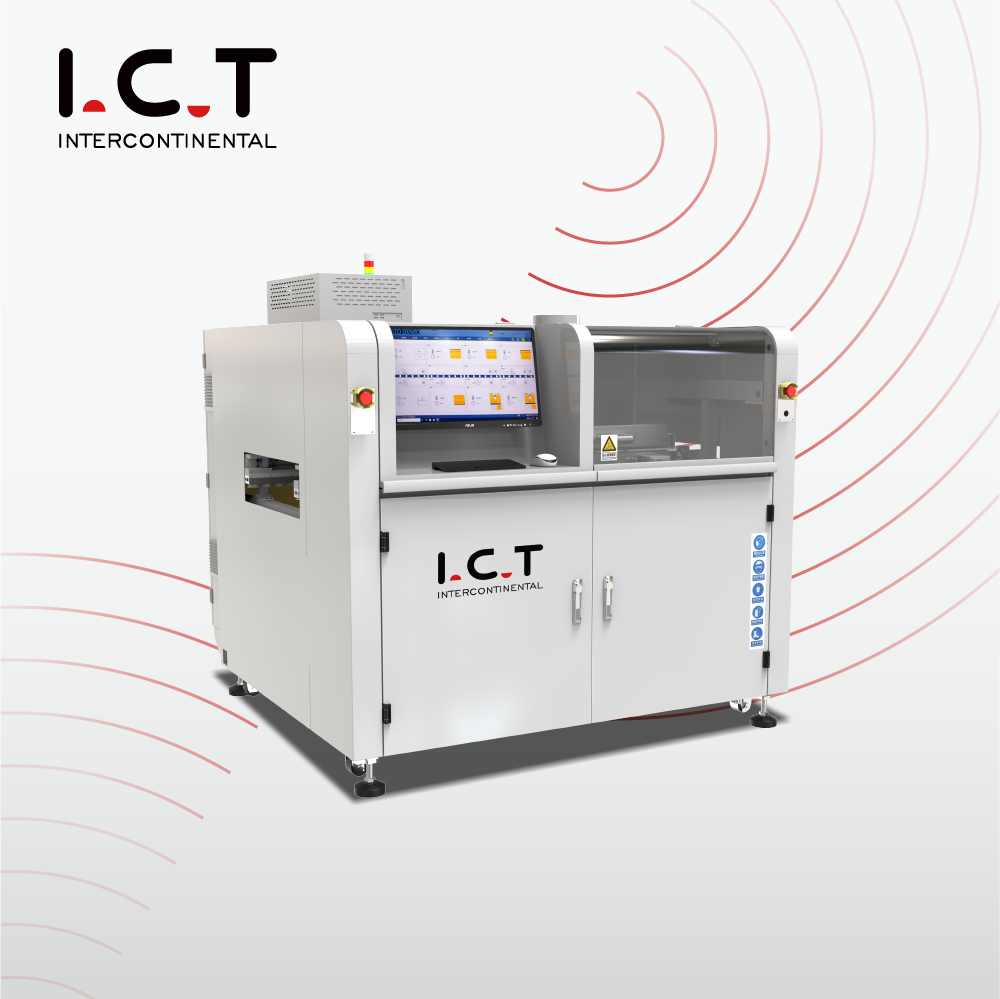

| Saldatura ad onde selettiva in linea
Completamente progettata e prodotta a Dongguan, la saldatrice a onda selettiva in linea I.C.T è il vero sistema di saldatura selettiva costruito per fabbriche ad alto volume e ad alto mix SMT che rifiutano di compromettere la qualità per la velocità. Il PCB scivola continuamente su un trasportatore di precisione mentre il portale ultraleggero in alluminio pressofuso, azionato da servo Panasonic e guide lineari, porta il flusso e la saldatura esattamente ai pin. Il riscaldamento in linea con azoto crea filetti lucenti e pieni con praticamente zero scarti. Gli operatori controllano ogni dettaglio (percorsi, temperature, volume di spruzzo, altezza delle onde) su un ampio touchscreen Windows e salvano infiniti programmi per cambi istantanei. La calibrazione automatica dell'onda, il CCD live, la valvola a getto tedesca e il vaso in titanio trasformano questa saldatrice a onda selettiva online in un centro di profitto 24 ore su 24, 7 giorni su 7.
| Elenco delle apparecchiature della linea DIP
La valvola tedesca a getto ad alta frequenza spara micro-punti di flusso a basso contenuto di solidi (<10%) ripetibili fino a 0,02 mm. Il serbatoio pressurizzato e il flussometro digitale mantengono la pressione stabile anche quando il serbatoio è quasi vuoto. I residui cadono in un vassoio a estrazione rapida. La pneumatica giapponese SMC e gli indicatori anteriori semplificano i controlli giornalieri. Una pompa automatica non lascia mai cadere la fornitura. Questo modulo di flusso attiva perfettamente ogni pad sulla saldatrice a onda selettiva in linea.
L'IR inferiore completamente regolabile è standard; aria calda superiore o IR extra opzionale. Il layout a griglia aperta e lo spesso isolamento ad alta temperatura distribuiscono il calore in modo uniforme su tutta la scheda. I riscaldatori premium e i motori plug-in funzionano silenziosamente e senza attrezzi per anni. Le schede escono perfettamente attivate e senza stress, pronte per giunzioni impeccabili nel sistema di saldatura selettiva.
La pompa elettromagnetica tedesca e il vaso in titanio producono una mini onda ultra stabile che non va mai alla deriva. Imposta il flusso di N2, la temperatura di saldatura, l'altezza dell'onda e la calibrazione automatica direttamente dal touchscreen. L'azoto in linea fornisce filetti brillanti e quasi privi di bava. Il laser controlla l'altezza, gli ugelli si puliscono automaticamente e 900 ore di video vengono archiviate per la tracciabilità. Questo è il nucleo a prova di proiettile di ogni saldatrice a onda selettiva in linea.
Il trasportatore a tre sezioni compatibile con SMEMA e i morsetti pneumatici laterali/superiori tengono ferme le schede fino a 20 kg durante la saldatura. Le robuste rotaie e i servi ad alta precisione si muovono PCB agevolmente alla velocità della linea. Gli assemblaggi spessi o bifacciali si puliscono con facilità. Costruito per un servizio continuo ad alti volumi su qualsiasi sistema di saldatura selettiva.
Il PLC certificato CE, il cablaggio Cat-6 e la connettività MES completa garantiscono una risposta rapidissima e un'affidabilità totale. Procedure guidate guidate, modifiche basate su immagini, rilevamento automatico degli ugelli e menu multilingue riducono la formazione in ore. La diagnostica remota consente alla saldatrice a onda selettiva online di guadagnare 24 ore su 24.
Il grande touchscreen a colori, le guide passo passo, l'anteprima CCD live con un solo tocco e gli avvisi vocali rendono il funzionamento della macchina estremamente semplice. Passa istantaneamente tra inglese, cinese, giapponese o russo. Le torri luminose personalizzate e gli aggiornamenti Wi-Fi tengono tutti aggiornati senza perdere la fila.
| Specifica
| Saldatura ad onde selettiva in linea | ||||
| Modello | I.C.T SS540 | I.C.T SS550 | I.C.TSS550P1 | I.C.TSS550P2 |
| Modulare in linea | Spray + Preriscaldamento e Saldatura | Spruzzo + Preriscaldamento + Saldatura | Spruzzo + Preriscaldamento + Saldatura + Saldatura | Spruzzo + Preriscaldamento + Saldatura + Saldatura + Saldatura |
| Sistema di saldatura | ||||
| Quantità di ugelli | 1 | 1 | 2 | 3 |
| Quantità del piatto di saldatura | 1 set | 1 set | 2 insieme | 3 insieme |
| Doppio piatto (opzione) | N / A | Opzione | Opzione | Opzione |
| Potenza del piatto di saldatura | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| Sistema di flusso | ||||
| Serbatoio di stoccaggio del flusso | 1L | 1L | 2L | 2L |
| Supporto di flusso | Allarme di flusso, automatico | |||
| Ugello di spruzzo | Germania Jet Valve (spruzzatura a punti e in linea) 1 set | |||
| Dimensione dell'ugello spray | 130um (opzione 180um, 210um) | |||
| Velocità di spruzzatura | 0 ~ 20mm/s | |||
| Velocità di movimento dell'ugello di spruzzatura | 0 ~ 400mm/s | |||
| Sistema di preriscaldamento | ||||
| Modalità di preriscaldamento | Aria calda e ir | Aria calda e ir | Aria calda e ir | Aria calda e ir |
| Area di preriscaldamento | L500*L500mm | L500*L500mm | L500*L500mm | L500*L500mm |
| Zona di preriscaldamento | Aria calda superiore: 2, IR inferiore: 1 | |||
| Potenza preriscaldamento inferiore | Max. 12 kW | |||
| Massima potenza di preriscaldamento | Max. 6 kW | |||
| Tempo di riscaldamento | Circa 15 minuti (impostazione 150 ℃) | |||
| Modalità di controllo | PC+PLC | |||
| Sistema di trasporto | ||||
| PCB Dimensioni (con dispositivo) | 120*60~500*500mm | |||
| PCB Sostituzione | In linea | |||
| PCB Massima liquidazione | 120mm | |||
| Altezza del trasporto | 900 ± 20 mm | |||
| Larghezza del trasporto | 60 ~ 500mm | |||
| Dimensioni: mm | L1850*L1850*H1480 | L2560*L1750*H1480 | L2560*L1950*H1480 | L2600*L1950*H1480 |
| Peso | Circa: 800 kg | Circa: 1200 kg | Circa: 1300 kg | Circa: 1500 kg |
| Elenco delle apparecchiature della linea DIP
Completa la tua saldatrice a onda selettiva online con la linea DIP completamente automatica I.C.T: il partner perfetto per la produzione high-mix THT. La configurazione chiavi in mano comprende una macchina per l'inserimento DIP ad alta velocità per il posizionamento preciso dei componenti, un caricatore a onde compatibile con SMEMA che alimenta le schede senza problemi nel sistema di saldatura selettiva, uno scaricatore a onde delicato che cattura i PCB finiti senza stress e un trasportatore di assemblaggio bufferizzato per l'ispezione finale e il ritocco. Tutto è modulare, certificato CE e costruito internamente per garantire un'affidabilità solida e cambi rapidissimi. Con magazzini di pezzi di ricambio globali e supporto in loco in 72 paesi, I.C.T mantiene l'intero processo through-hole in funzione con la massima efficienza e costi minimi, dall'inserimento fino alla saldatura selettiva.
| Nome prodotto | Scopo nella linea DIP |
|---|---|
Macchina per l'inserimento automatico | Posiziona automaticamente i componenti sui PCB con precisione per la linea di produzione DIP. |
Fonde la saldatura per formare giunti solidi sui PCB durante il processo di plug-in THT. | |
Macchina di saldatura selettiva | Applica la saldatura selettivamente ad aree specifiche per un assemblaggio accurato THT |
| Post-ondata in linea AOI | Ispeziona i giunti di saldatura e i difetti di posizionamento sul DIP assemblato PCB. |
| Video sul successo dei clienti
All'inizio del 2025 un importante fornitore vietnamita di un marchio di fotocamere è arrivato per l'accettazione finale della sua nuova saldatrice a onda selettiva online. I nostri ingegneri hanno caricato le schede di produzione reali, hanno eseguito cicli a piena velocità mentre il cliente osservava dal vivo la formazione di giunti THT perfetti sul CCD, quindi hanno formato il team per due giorni sulla programmazione, la manutenzione quotidiana e la risoluzione dei problemi. Sono partiti pronti al 100% a raggiungere il volume il giorno in cui è arrivata la cassa: un altro esempio della vera partnership globale di I.C.T.
| Servizio professionale e formazione
Dall'integrazione e messa in servizio della linea al supporto a vita e agli aggiornamenti, ti offriamo copertura in tutto il mondo. Venti ingegneri senior e team locali in 72 paesi offrono formazione in loco o remota ogni volta che ne hai bisogno. Magazzini di pezzi di ricambio in tre continenti e hotline attive 24 ore su 24, 7 giorni su 7, mantengono il vostro sistema di saldatura selettiva al massimo dei tempi di attività per decenni.
| Elogio del cliente
I clienti continuano a dirci che i nostri ingegneri sono pazienti, attenti e hanno veramente a cuore il loro successo. Amano la precisione millimetrica del flusso, l'onda stabile come la roccia e la velocità con cui la saldatrice a onda selettiva in linea si ripaga da sola con rendimenti più elevati e zero rilavorazioni. Le casse per l'esportazione arrivano impeccabili e le riparazioni remote nello stesso giorno hanno trasformato i nuovi acquirenti in partner per tutta la vita in tutto il mondo.
| Certificazioni di settore
Ogni saldatrice a onda selettiva in linea è dotata di certificazione di sicurezza CE, conformità RoHS, sistema di qualità ISO9001 e numerosi brevetti su valvole a getto, pompe e calibrazione laser. Questi marchi di fiducia a livello globale dimostrano che stai ottenendo una tecnologia sicura, ecologica e collaudata sul campo su cui puoi fare affidamento ovunque.
| Informazioni su I.C.T azienda e fabbrica
Dal 2012 siamo cresciuti fino a diventare un campus all'avanguardia di 12.000 m² con 89 membri del team, 20 ingegneri dedicati e 8 filiali globali. Tutto – ricerca e sviluppo, fabbricazione, assemblaggio e test di rodaggio – avviene internamente. Serviamo oltre 1.600 stabilimenti in 72 paesi con soluzioni complete chiavi in mano SMT e THT e ogni saldatrice a onda selettiva in linea è supportata da ispezioni rigorose e sistemi di qualità comprovati.
