BR-120
I.C.T
| Quantità: | |
|---|---|

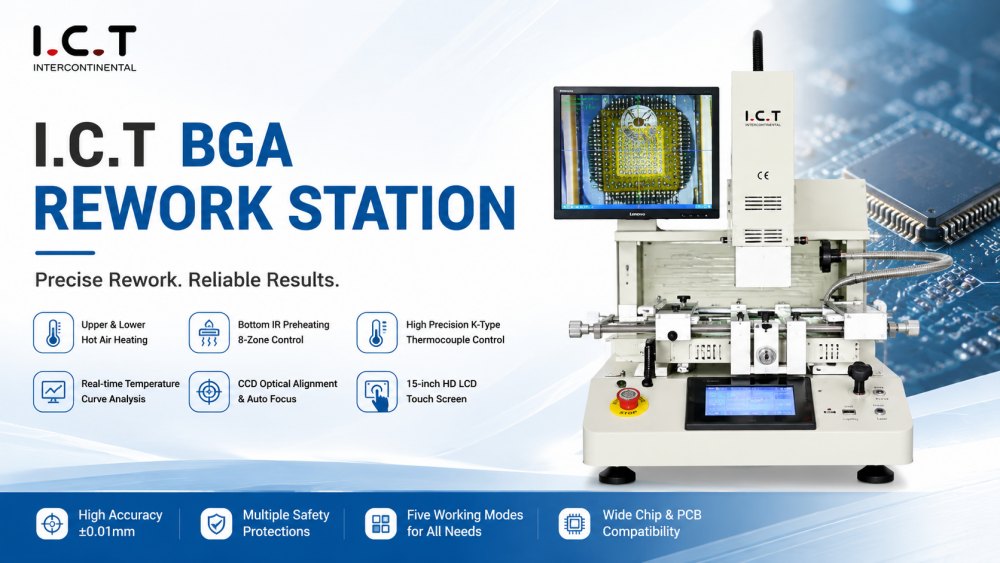

I componenti BGA richiedono una gestione termica precisa e un posizionamento accurato per una riparazione di successo. La stazione di rilavorazione BGA è progettata per una rilavorazione rapida e affidabile di PCB, schede per laptop e moduli LED. Integra il riscaldamento a infrarossi, l'allineamento ottico CCD e il controllo automatico della curva della temperatura per ottenere risultati ripetibili. Grazie alle funzionalità di preriscaldamento e riflusso multizona, la stazione riduce il rischio di danni PCB garantendo al contempo un'efficace rilavorazione dei componenti. I.C.T BR-120 BGA La stazione di rilavorazione fornisce agli operatori una piattaforma stabile e facile da usare che migliora l'efficienza delle riparazioni e garantisce la qualità nelle applicazioni elettroniche di alto valore.
La stazione di rilavorazione rapida automatica IR BGA stampino fornisce un riscaldamento preciso per i componenti BGA. Il sistema a infrarossi multizona garantisce una temperatura uniforme su PCB, riducendo al minimo lo stress termico mantenendo la precisione della saldatura. Gli operatori possono programmare le curve di temperatura e monitorare il riscaldamento in tempo reale, supportando rilavorazioni stabili e ripetibili.
La stazione di rilavorazione a infrarossi BGA include un allineamento ottico CCD ad alta precisione che identifica le posizioni dei componenti BGA prima della rifusione. Ciò garantisce un posizionamento accurato, riduce gli errori di allineamento e supporta una qualità di riparazione costante. Per i laptop o i PCB ad alta densità, un allineamento preciso è essenziale per una saldatura affidabile.
La stazione è dotata di zone di riscaldamento superiore e inferiore per il preriscaldamento PCB e il riflusso controllato. I parametri di riscaldamento regolabili si adattano a diverse dimensioni di schede e tipi di componenti. L'approccio multizona riduce il rischio di deformazione della scheda, migliora il flusso di saldatura e aumenta il tasso complessivo di successo della riparazione.
Gli operatori possono monitorare la temperatura, l'allineamento e il processo di riflusso tramite l'interfaccia touchscreen da 15 pollici. I profili programmabili per diverse dimensioni di BGA consentono una configurazione rapida e operazioni di riparazione ripetibili. L'interfaccia supporta un flusso di lavoro efficiente e riduce la curva di apprendimento per i tecnici nei laboratori di manutenzione elettronica.
| Specifica:
| Valore | delle specifiche |
|---|---|
| Modello | I.C.T BR-120 BGA stazione di relay |
| Alimentazione elettrica | CA:220±10%, 50/60Hz, 2Kw |
| Metodo di controllo | Controllo PLC |
| Dimensione (mm) | L900*P850*H750, Personalizzabile |
| Peso ca | 300 kg |
| PCB Dimensione massima | 350*350mm |
| Area di rilavorazione | 120*120 mm |
| Controllo della temperatura | Curva programmabile e indipendente dal riscaldatore superiore/inferiore |
| Tipo di riscaldamento | Infrarossi (IR) |
| Sistema ottico | Allineamento visivo del CCD |
| Sistema di preriscaldamento | Preriscaldatore PCB multizona |
| Controllo del riflusso | Controllo automatico della temperatura PID |
| Altezza massima del componente | 15 mm |
| Sistema ugello/raccoglitore | Ugello regolabile, aspirazione a vuoto |
| Interfaccia operativa | Touchscreen, facile da usare |
| Funzionalità opzionali | Posizionamento laser, ispezione pasta saldante, aspirazione fumi |
| SMT Elenco delle apparecchiature di linea
I.C.T fornisce soluzioni complete per la produzione di componenti elettronici, tra cui produzione SMT, assemblaggio DIP, linee di rivestimento e sistemi di rilavorazione BGA. L'integrazione della stazione di rilavorazione BGA con l'assemblaggio a monte PCB consente la riparazione e la rilavorazione di avvenire in modo efficiente senza interrompere la produzione. Il controllo a infrarossi multizona, l'allineamento ottico e il monitoraggio preciso della temperatura garantiscono che i componenti vengano rilavorati in modo sicuro, migliorando la resa complessiva della linea e riducendo al minimo gli scarti.
| Nome prodotto | Scopo nella linea SMT |
|---|---|
| PCB Loader | Carica automaticamente i PCB nudi sulla linea. |
| Stampante in pasta di saldatura | Stampa accuratamente la pasta saldante sulle piazzole PCB. |
| Scegli e posiziona la macchina | Monta i componenti su PCB con precisione. |
| RIFLOVA DEL PROVO | Fonde la saldatura per formare giunti solidi. |
| AOI macchina | Ispeziona i giunti di saldatura e i difetti di posizionamento. |
| SPI Macchina | Controlla l'altezza e la qualità della pasta saldante. |
| Attrezzatura di tracciabilità | Registra e tiene traccia dei dati di produzione: macchina per marcatura laser /montatore di etichette/stampante a getto d'inchiostro |
| SMT pulizia | Utilizzato per pulire PCB, stampini, dispositivi, ugelli, ecc. |
| Macchina per fresatura laser PCB | Taglia il PCBA nel prodotto finale |
| Video sul successo dei clienti
I.C.T ha fornito a un cliente statunitense una soluzione completa di rilavorazione SMT e BGA per i moduli di ricarica USB nei sistemi di sedili degli aerei. Il progetto prevedeva processi di posizionamento ad alta velocità, rilavorazione BGA e rivestimento conforme. L'allineamento ottico del CCD e il riscaldamento IR hanno garantito una riparazione precisa dei componenti, mentre gli ingegneri hanno supportato l'installazione, l'integrazione del sistema e la formazione degli operatori. Questa soluzione integrata ha consentito una rilavorazione affidabile e ripetibile e ha mantenuto standard di qualità di livello aerospaziale lungo tutta la linea di produzione.
| Assistenza e supporto alla formazione
La riparazione di BGA richiede uno stretto controllo sui profili termici e sulla precisione del posizionamento. I.C.T aiuta le fabbriche a implementare processi di rilavorazione che si integrano perfettamente con le linee di produzione. La stazione BR-120 garantisce cicli di riparazione ripetibili, riducendo i tempi di inattività e migliorando l'efficienza complessiva. Combinando il riscaldamento automatizzato, l'allineamento preciso e la gestione della temperatura multizona, gli operatori possono mantenere una qualità costante e ottimizzare il flusso di lavoro di rilavorazione per componenti elettronici di alto valore.
| Feedback dei clienti
I.C.T fornisce supporto end-to-end per l'implementazione della stazione di rilavorazione BGA, inclusa installazione, formazione degli operatori e risoluzione dei problemi. Gli ingegneri contribuiscono a garantire l'uso ottimale del riscaldamento IR, dell'allineamento CCD e dei profili programmabili. Questa guida riduce al minimo gli errori, abbrevia i tempi di configurazione e migliora l'efficienza della riparazione. I clienti ricevono supporto pratico sia per le applicazioni di rilavorazione a scheda singola che per volumi elevati, garantendo operazioni stabili e risultati di produzione affidabili.
| Certificazioni e standard
Ogni stazione di rilavorazione BGA è sottoposta a severi controlli di qualità per l'uniformità del riscaldamento, la precisione dell'allineamento e la stabilità operativa. Certificato secondo gli standard CE, RoHS e ISO9001, il BR-120 soddisfa i requisiti di produzione internazionali. Materiali di alta qualità e test rigorosi garantiscono affidabilità a lungo termine, prestazioni stabili e operazioni di rilavorazione sicure. I.C.T offre sistemi di rilavorazione BGA che mantengono un controllo termico preciso, supportando saldature e riparazioni dei componenti coerenti.
| Informazioni su I.C.T azienda e fabbrica
I.C.T è un fornitore di apparecchiature per la produzione elettronica con oltre 25 anni di esperienza, che offre soluzioni complete che coprono processi di rilavorazione SMT, DIP, rivestimento, robot, assemblaggio e BGA. Con team interni di ricerca e sviluppo, produzione e ingegneria, I.C.T supporta i clienti dalla pianificazione, fornitura di apparecchiature, installazione e formazione fino all'ottimizzazione dei processi. Servendo oltre 1.600 clienti in 72 paesi, I.C.T aiuta i produttori di elettronica a implementare sistemi di produzione efficienti e affidabili e a mantenere le prestazioni di produzione a lungo termine.
