SMT PCB Loader / Scaricatore
I.C.T
| Quantità: | |
|---|---|

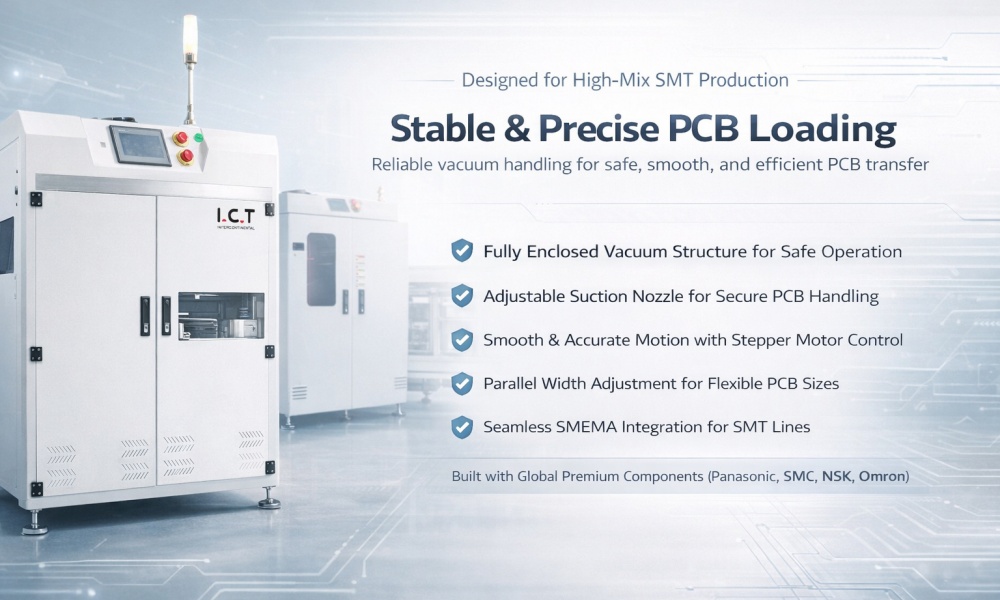

| Tipo di vuoto nudo PCB Loader
Il tipo a vuoto nudo PCB Loader è progettato per l'uso in linee di produzione automatizzate SMT, offrendo un caricamento preciso ed efficiente di PCB. È dotato di potenza di aspirazione regolabile, garantendo una movimentazione sicura per una varietà di tipi di PCB, mentre il suo funzionamento ad alta velocità riduce i tempi di fermo e aumenta l'efficienza della produzione. Questo caricatore si integra perfettamente con altre apparecchiature attraverso la sua interfaccia SMEMA, rendendolo una scelta eccellente per le linee di produzione automatizzate. Il suo design personalizzabile lo rende adattabile a diversi ambienti di produzione, garantendo un adattamento perfetto alla tua configurazione di produzione.
| Tecnologia avanzata del vuoto e del bloccaggio
Il tipo a vuoto nudo PCB Loader garantisce che i PCB vengano trasportati in modo sicuro attraverso la linea di produzione senza rischio di danni. Utilizzando una tecnologia di controllo del vuoto ad alta precisione, garantisce una movimentazione fluida e stabile, fondamentale per mantenere una qualità del prodotto costante durante tutto il processo di produzione.
Progettato per la versatilità, il caricatore PCB regola automaticamente la sua forza di aspirazione in base alle dimensioni e allo spessore di ciascun PCB. Questa regolazione dinamica dell'aspirazione garantisce che il caricatore possa gestire facilmente un'ampia gamma di tipi di pannelli, consentendogli di soddisfare le esigenze di ambienti di produzione sia ad alto volume che ad alto mix.
Le capacità di alta velocità del caricatore consentono tempi di trasferimento rapidi, riducendo il ciclo di produzione complessivo. Ciò contribuisce a una maggiore efficienza della linea e a tempi di inattività ridotti al minimo, garantendo che il processo di produzione si svolga senza intoppi e alla massima capacità per tutta la giornata.
Il tipo a vuoto nudo PCB Loader è dotato di interfacce di comunicazione SMEMA, che consentono un'integrazione perfetta con altre apparecchiature SMT come macchine pick-and-place, forni di rifusione e sistemi AOI. Questa integrazione garantisce che l’intera linea di produzione funzioni in armonia, migliorando l’efficienza e riducendo la necessità di interventi manuali.
L'altezza di trasporto del caricatore può essere personalizzata per adattarsi a diversi ambienti di produzione, rendendolo una scelta versatile per le fabbriche con spazio limitato o esigenze di configurazione specifiche. Questa possibilità di regolazione garantisce che il caricatore si integri perfettamente nella tua linea SMT esistente, indipendentemente dalla disposizione del pavimento.
| Specifica
| Articolo | Aspirazione traslazionale Loader | Aspirapolvere e caricatore Loader | ||
|---|---|---|---|---|
| Modello | VL330 | VL460 | VL1200 | VM330 |
| Dimensione (mm) | 600×1002×1300 | 800×1270×1300 | 1450×1200×1300 | 650×1050×1300 |
| PCB Dimensioni (mm) | 50 × 50 ~ 450 × 330 | 50 × 50 ~ 530 × 460 | 50 × 50 ~ 1200 × 350 (personalizzabile) | 50 × 50 ~ 450 × 330 |
| PCB Capacità | 400 pezzi (spessore 0,6 mm) | 400 pezzi (spessore 0,6 mm) | 100 pezzi (spessore 0,6 mm) | 400 pezzi (spessore 0,6 mm) |
| Tempo del ciclo | ca. 12 secondi o specificare | ca. 12 secondi o specificare | ca. 15 secondi o specificare | ca. 12 secondi o specificare |
| Sistema di controllo | Plc | Plc | Plc | Plc |
| Energia | Massimo 150 VA | Massimo 150 VA | Massimo 150 VA | Massimo 150 VA |
| Fornitura d'aria | 4–6 bar, 10 l/min | 4–6 bar, 10 l/min | 4–6 bar, 10 l/min | 4–6 bar, 10 l/min |
| Altezza del trasporto | 900 ± 20 mm (personalizzabile) | 900 ± 20 mm (personalizzabile) | 900 ± 20 mm (personalizzabile) | 900 ± 20 mm (personalizzabile) |
| PCB direzione | Da sinistra a destra o da destra a sinistra | Da sinistra a destra o da destra a sinistra | Da sinistra a destra o da destra a sinistra | Da sinistra a destra o da destra a sinistra |
| Comunicazione | SMEMA (Entrata e Uscita) | SMEMA (Entrata e Uscita) | SMEMA (Entrata e Uscita) | SMEMA (Entrata e Uscita) |
| Alimentazione elettrica | Monofase CA 220 V 50/60 Hz (Opzione: 110 V–380 V) | Monofase CA 220 V 50/60 Hz (Opzione: 110 V–380 V) | Monofase CA 220 V 50/60 Hz (Opzione: 110 V–380 V) | Monofase CA 220 V 50/60 Hz (Opzione: 110 V–380 V) |
| Peso | 130 chilogrammi | 150 chilogrammi | 380 chilogrammi | 120 chilogrammi |
| Opzione | Regolazione automatica della larghezza | Regolazione automatica della larghezza | Regolazione automatica della larghezza | Regolazione automatica della larghezza |
| Attrezzatura SMT correlata
Per costruire una linea di produzione SMT completa chiavi in mano, I.C.T offre una gamma completa di macchine compatibili. Le nostre soluzioni includono stampanti automatiche, , macchine pick-and-place ad alta velocità, , forni di rifusione, , sistemi AOI , trasportatori, depanelizzatori e PCB macchine di scarico . Tutte le apparecchiature sono progettate per funzionare insieme senza problemi, aiutando i clienti a creare layout efficienti e salvaspazio, come linee a forma di U che si adattano a pavimenti stretti della fabbrica pur mantenendo un'elevata produttività.
| Progetto cliente di successo in Arabia Saudita
Nel settembre 2025, gli ingegneri di I.C.T si sono recati in Arabia Saudita per assistere un cliente con l'installazione e la formazione.
Il cliente, un produttore di illuminazione domestica LED, richiedeva una linea di produzione SMT completamente automatizzata. Abbiamo fornito una soluzione composta da 13 macchine, per una lunghezza totale di circa 29 metri. Tuttavia, lo spazio disponibile era lungo solo 21 metri e largo 5 metri. Dopo esserci consultati, abbiamo progettato la linea di produzione a forma di U, lunga 16 metri e larga 2,7 metri. Dopo 2 giorni di installazione e 6 giorni di formazione e supporto tecnico, il sistema è stato consegnato con successo al cliente.
| Servizio professionale e formazione
I.C.T offre un supporto completo per garantire il regolare funzionamento della tua linea di produzione SMT. I nostri servizi includono l'installazione e il debug delle apparecchiature, nonché una formazione approfondita sul funzionamento e la manutenzione delle macchine. Forniamo supporto tecnico remoto 24 ore su 24, 7 giorni su 7 per risolvere rapidamente eventuali problemi. Inoltre, sono disponibili servizi di manutenzione regolare per mantenere le vostre apparecchiature al massimo delle prestazioni, riducendo al minimo i tempi di fermo e prolungando la vita delle vostre macchine.
| Cosa dicono i nostri clienti
'Le attrezzature e il servizio di I.C.T sono di prim'ordine. Il processo di installazione e formazione è stato efficiente e il team di supporto tecnico è sempre reattivo. La nostra efficienza produttiva è notevolmente migliorata da quando abbiamo installato il tipo a vuoto nudo PCB Loader.' — LED Produttore di illuminazione, Arabia Saudita
'La precisione del caricatore e la facilità di integrazione con la nostra linea esistente lo hanno reso la scelta giusta per le nostre esigenze. Ha funzionato in modo affidabile nel nostro ambiente di produzione ad alto volume.' — Produttore di elettronica di consumo
| Certificazioni di qualità
I prodotti di I.C.T sono riconosciuti a livello internazionale e certificati per soddisfare standard elevati, tra cui:
Certificazione CE
Gestione della qualità ISO 9001
Conformità RoHS
Certificazione UL
Queste certificazioni garantiscono la massima qualità, dandoti fiducia nelle prestazioni e nella sicurezza delle nostre attrezzature.
| Informazioni su I.C.T: il tuo partner affidabile per SMT
I.C.T è un produttore leader di apparecchiature SMT e fornisce soluzioni complete per la produzione elettronica. La nostra gamma di prodotti comprende macchine pick-and-place, forni di rifusione, stampanti automatizzate e caricatori PCB. Con un forte team di ricerca e sviluppo e impianti di produzione all'avanguardia, ci impegniamo a produrre apparecchiature affidabili e ad alte prestazioni. I nostri prodotti sono progettati con la tecnologia più recente e sono supportati da un supporto globale per garantire che la vostra linea di produzione funzioni senza intoppi, indipendentemente dalla posizione.
