I.C.T Telecamera DIP invertita online AOI AI-4540 migliora il controllo di qualità PCB dopo la saldatura THT con rilevamento preciso dei difetti e tempi di inattività minimi.
UN. Individua rapidamente i difetti nei componenti.
B. Applica il deep learning per giudizi intelligenti.
C. Controlla le tavole senza linee di arresto.
D. Programmazione semplice con configurazioni rapide.
e. Consente la gestione remota e il tracciamento dei dati.
F. Si adatta facilmente a varie taglie PCB.
G. Si integra perfettamente con i sistemi di fabbrica.
I.C.T- AI-4026
I.C.T
| Stato di disponibilità: | |
|---|---|
| Quantità: | |

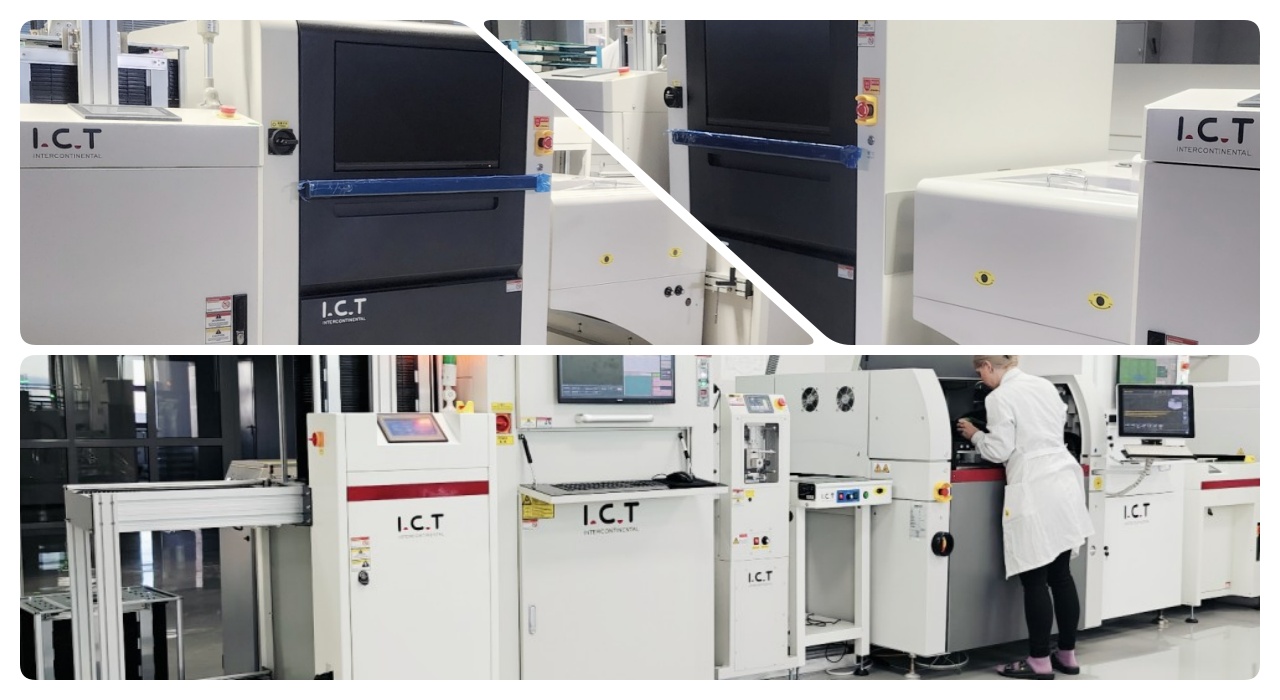

| Scopri le macchine AI-4540 AOI
La I.C.T DIP Inverted Camera Online AOI AI-4540 è uno strumento di ispezione avanzato per PCBA dopo la saldatura THT. Cattura immagini in tempo reale utilizzando una fotocamera a colori ad alta precisione e le elabora con algoritmi Convolution Neural Network (CNN) per rilevare i difetti in modo intelligente. Questa macchina aoi automatica per circuiti stampati identifica problemi come parti errate, componenti mancanti, polarità inversa e difetti di saldatura come ponti, vuoti o saldatura insufficiente in elementi come resistori, condensatori, diodi e prese. Con tassi di rilevamento elevati e bassi falsi allarmi, si installa sulle linee di produzione senza modifiche, consentendo il funzionamento continuo. Facile da regolare in altezza e larghezza, supporta il controllo centralizzato di più unità. La tracciabilità dei dati include allarmi SPC, archiviazione automatica dei registri, avvisi NG e programmazione remota. Ciò aumenta l'efficienza e la qualità della fabbrica nei processi SMT.
| Caratteristica

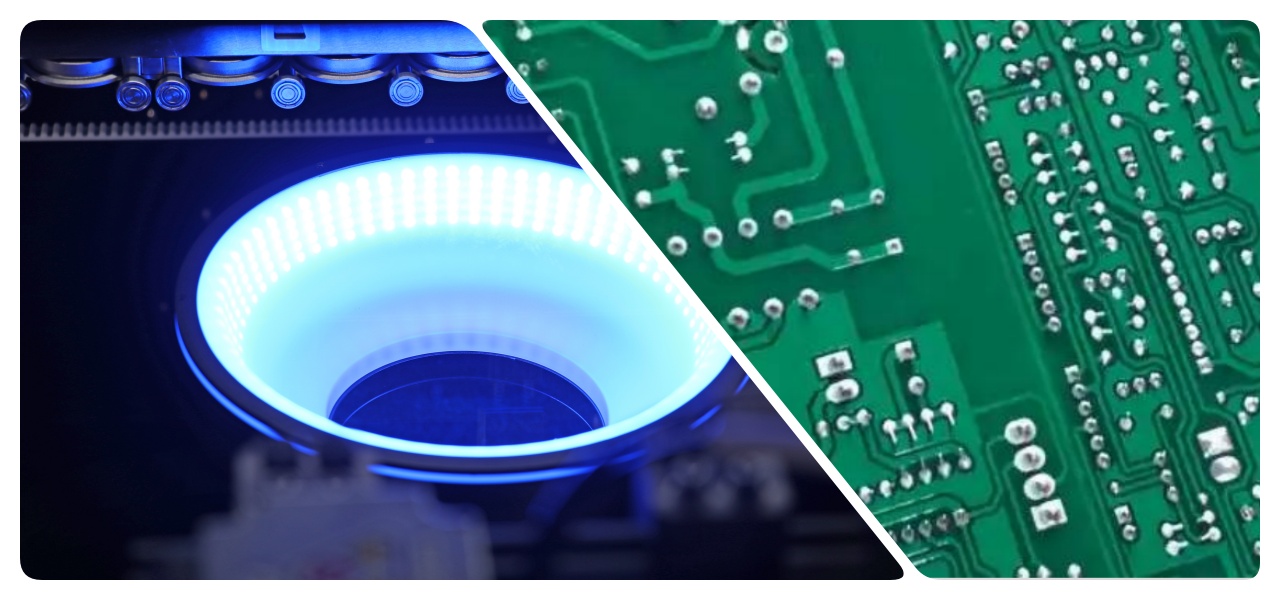

Le macchine aoi AI-4540 utilizzano il deep learning con ottimizzazione dei big data per i controlli industriali. Identifica automaticamente componenti e giunti di saldatura con un clic, riducendo i lunghi tempi di programmazione e i falsi allarmi elevati rispetto ai metodi tradizionali. Addestrato su set di dati di grandi dimensioni, gestisce le variazioni del lato inferiore dopo la saldatura a onda, garantendo l'assenza di difetti mancati. Riduce i falsi richiami dovuti a parti sporgenti o leggere differenze di colore. La CNN imita il giudizio umano per diversi scenari, come il rilevamento di fori di spillo sfocati nella saldatura senza interferenze di pin o dispositivi. Ciò porta a una forte generalizzazione, elevata precisione e ispezioni affidabili per schede complesse.

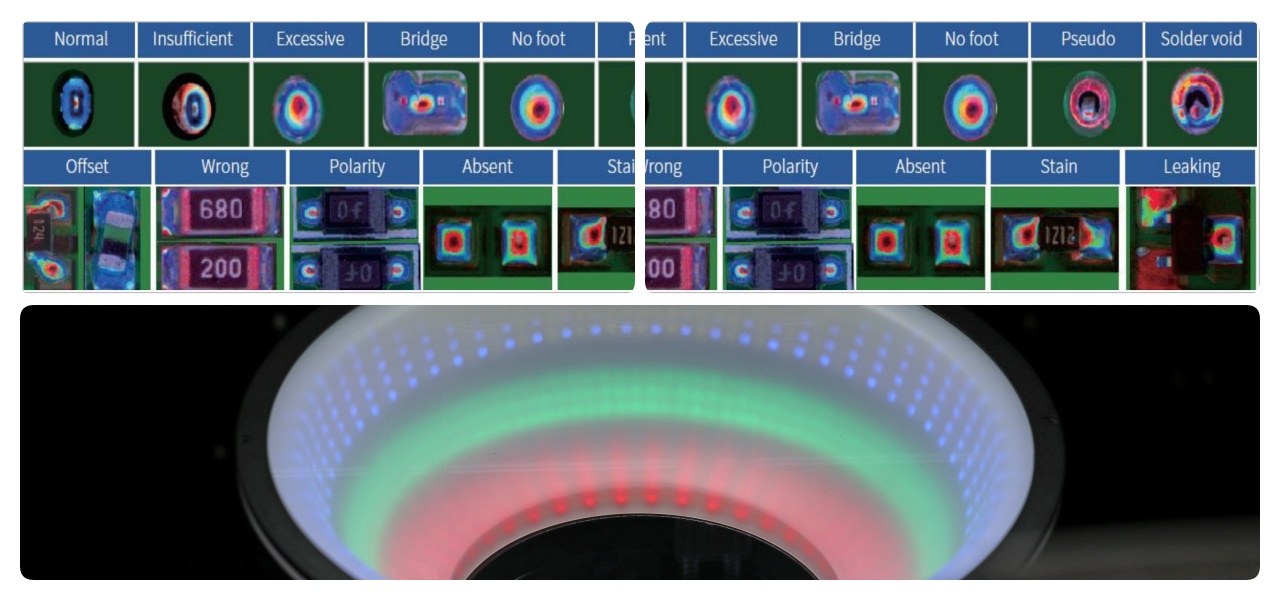

Questa macchina di ispezione aoi online offre processi intelligenti e adattabili per un utilizzo regolare. Controlla i resistori ad anello colorato, i condensatori, i diodi e le prese in modo intelligente, online o offline, senza interrompere le linee. La programmazione richiede 10-20 minuti, il debug 10-15 minuti, con brevi cambi utilizzando file esistenti. Le modifiche batch dei parametri avvengono con una chiave. Gli allarmi acustici avvisano per articoli o tipi errati. Ciò semplifica le operazioni, ottimizza rapidamente le impostazioni delle apparecchiature e riduce i tempi di inattività per un migliore flusso di produzione.

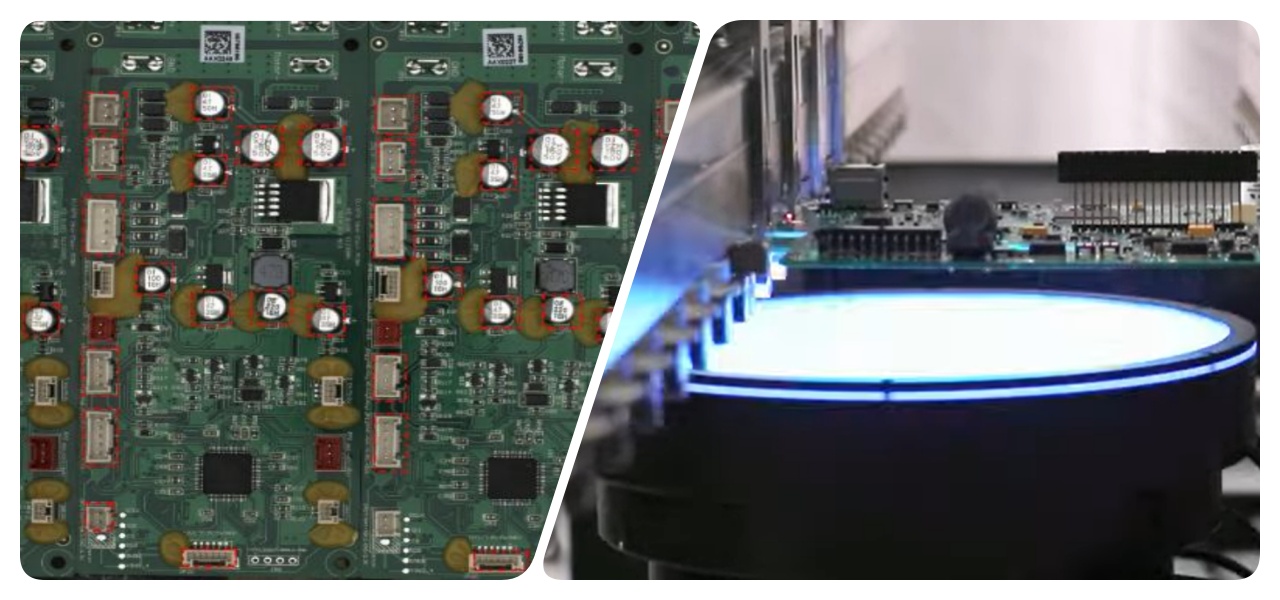

Le macchine aoi AI-4540 eseguono controlli rapidi con la pianificazione del percorso dell'algoritmo genetico. Riduce i conteggi del FOV saltando le aree non saldate, accorcia i percorsi e seleziona i punti di imaging ideali per evitare la saldatura sui bordi. L'elaborazione parallela della GPU accelera la gestione dei dati. Con 0,23 secondi per FOV, è adatto alle linee ad alto volume. Essendo un sistema di ispezione in linea sulla macchina smt aoi, mantiene il flusso garantendo risultati precisi.
Supporta controlli multi-scheda, schede miste e materiali misti. Identifica rotazioni a vari angoli e posizioni. Salta automaticamente i brutti voti. Questa flessibilità si adatta a diverse configurazioni PCB per ispezioni approfondite ed efficienti senza passaggi aggiuntivi.
| Specifica
| Modello | I.C.T Telecamera DIP invertita online AOI AI-4540 (dopo la saldatura THT) | I.C.T Telecamera DIP invertita online AOI AI-4540L (dopo la saldatura THT) |
| FOV | 49*41 mm | |
| Risoluzione | 20um | |
| Telecamera | 5M | |
| Leggero | Luce RGB+W, 4 colori integrali | |
| Velocità di ispezione | 0,23 secondi/FOV | |
| Ispezione della miscelazione PCB | Supporta il programma di chiamata automaticamente. | |
| PCB dimensione | Binario a tre sezioni: 50*50-350*400mm Binario a sezione singola: 50*50-450*400mm | 50*50~550*650mm |
| PCB Altezza | Superiore: 110 mm (150 mm opzionale), inferiore: 25 mm | |
| PCB spessore | 0,3 ~ 6,0 mm | |
| PCB Bordo | 3,0 mm | |
| PCB Deformazione | ±3,0 mm | |
| PCB peso | Massimo: 10 kg | |
| Trasportatore SMT altezza | 750 e 900 ± 20 mm | |
| Display | Display FHD da 23,8 pollici | |
| Uscita dati | SPC di analisi statistica generata automaticamente | |
| Funzione speciale | Ricerca automatica degli elementi e programmazione rapida | |
| Energia | AC220 50/60Hz,5A | |
* I.C.T continua a lavorare su qualità e prestazioni, specifiche e aspetto possono essere aggiornati senza preavviso.
| Elenco delle apparecchiature della linea DIP
La nostra linea di produzione DIP offre strumenti avanzati per un assemblaggio PCB efficiente e preciso. La linea DIP completamente automatizzata comprende una linea di inserimento DIP per il posizionamento accurato dei componenti, un caricatore a onde per un'entrata fluida PCB, uno scaricatore a onde per un'uscita sicura e una linea di nastri di assemblaggio per i controlli finali. Questa linea di produzione DIP PCB di alta qualità garantisce un funzionamento stabile, un inserimento affidabile di THT e un assemblaggio conveniente, soddisfacendo le diverse esigenze del settore. Con design modulari e supporto globale da parte di I.C.T, aumenta la produttività per le attività a foro passante.
| Nome prodotto | Scopo nella linea DIP |
|---|---|
Macchina per l'inserimento automatico | Posiziona automaticamente i componenti sui PCB con precisione per la linea di produzione DIP. |

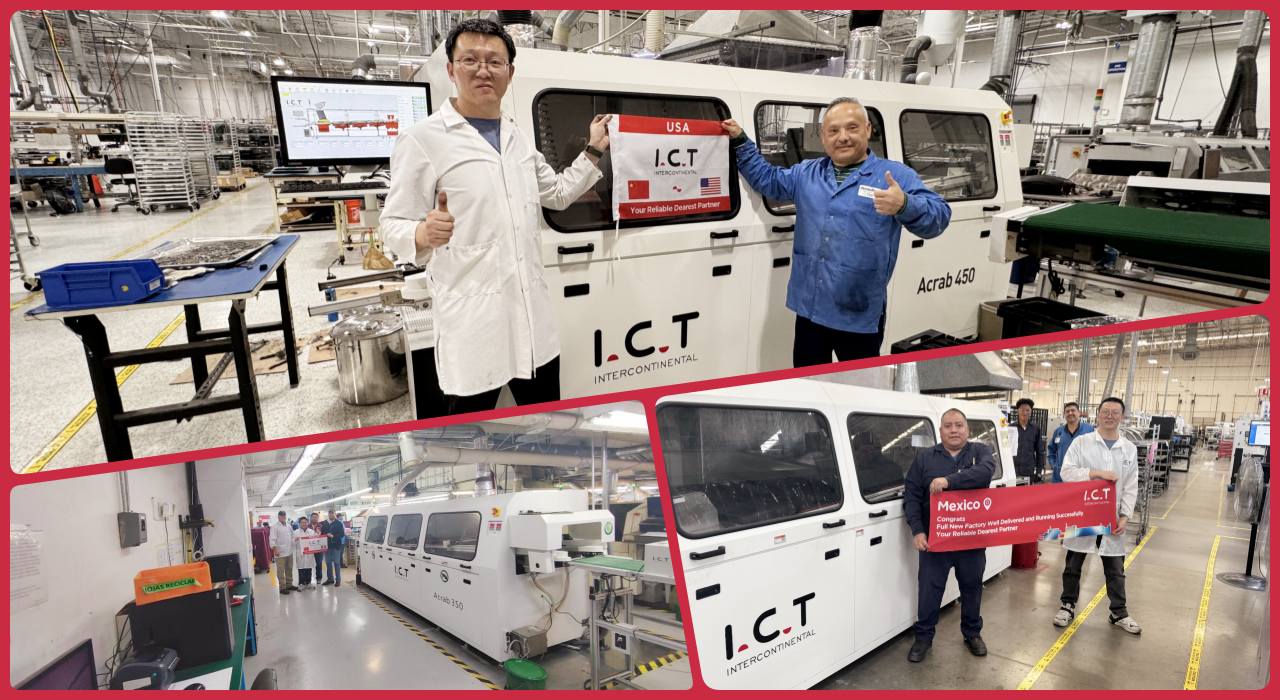

Fonde la saldatura per formare giunti solidi sui PCB durante il processo di plug-in THT. | |
Macchina di saldatura selettiva | Applica la saldatura selettivamente ad aree specifiche per un assemblaggio accurato THT |
Ispeziona i giunti di saldatura e i difetti di posizionamento sul DIP assemblato PCB. | |
Controlla la qualità delle saldature interne e i difetti nascosti nei componenti THT. | |
Verifica le prestazioni elettriche e la connettività del PCB assemblato. | |
Trasporta PCB senza problemi attraverso la linea DIP per un assemblaggio e un'ispezione efficienti. |
| Video sul successo dei clienti
Il nostro video di marketing per le macchine aoi AI-4540 ne mostra l'elegante design esterno, evidenziando il binario in tre sezioni per una movimentazione flessibile PCB. Si tuffa nella struttura interna, dimostrando la telecamera ad alta precisione e il sistema di illuminazione. Viene visualizzata la scatola elettrica, che mette in risalto i componenti affidabili per un funzionamento stabile. Sono presenti i principali punti di forza, come il rilevamento dei difetti in tempo reale e un basso numero di falsi allarmi. Vengono mostrati vari punti salienti della programmazione, tra cui l'identificazione con un clic, configurazioni rapide e modifiche batch. Questo video illustra come la macchina si integra perfettamente nelle linee, ottimizza l'efficienza e garantisce risultati di alta qualità per i produttori di elettronica di tutto il mondo.
| Servizio e formazione
I.C.T offre assistenza e formazione completi per le macchine aoi AI-4540. Il nostro team globale gestisce l'installazione, la manutenzione e l'assistenza remota per ridurre al minimo i tempi di inattività. La formazione comprende sessioni pratiche su programmazione, funzionamento e risoluzione dei problemi, disponibili in sede o online. Ci concentriamo su risposte rapide alle domande, garantendo che il tuo personale acquisisca rapidamente competenze. Questo supporto aiuta le fabbriche a funzionare senza intoppi, a migliorare la qualità e ad adattarsi in modo efficace alle esigenze di produzione.
| Recensioni dei clienti
I clienti elogiano le macchine aoi di I.C.T per la loro precisione e affidabilità. Lodano i nostri ingegneri per le configurazioni esperte e le soluzioni rapide. L'imballaggio sicuro e la spedizione puntuale prevengono i danni, guadagnando un punteggio elevato. Le risposte rapide ai problemi creano una forte fiducia e partnership.
| La nostra certificazione
I.C.T detiene CE, RoHS, ISO9001 e vari brevetti. Questi garantiscono sicurezza, conformità ambientale e standard di qualità. Le nostre macchine aoi soddisfano le regole globali per prestazioni affidabili. I brevetti proteggono le innovazioni come la tecnologia del deep learning, fornendo soluzioni avanzate e protette.
| Informazioni su I.C.T e sulla nostra fabbrica
I.C.T è un'azienda leader nel settore dell'elettronica con ricerca, sviluppo e produzione interni. Il nostro team di oltre 89 dipendenti, tra cui 20 ingegneri, guida una rapida crescita in 12 anni. Serviamo 1600 clienti in 72 paesi con soluzioni SMT complete. Il nostro stabilimento di 12.000 m² utilizza test rigorosi e sistemi ISO9001 per mantenere un'elevata qualità del prodotto.
