SCM1-D
SAMSUNG
| Quantità: | |
|---|---|
| Soluzione di posizionamento compatta SMT

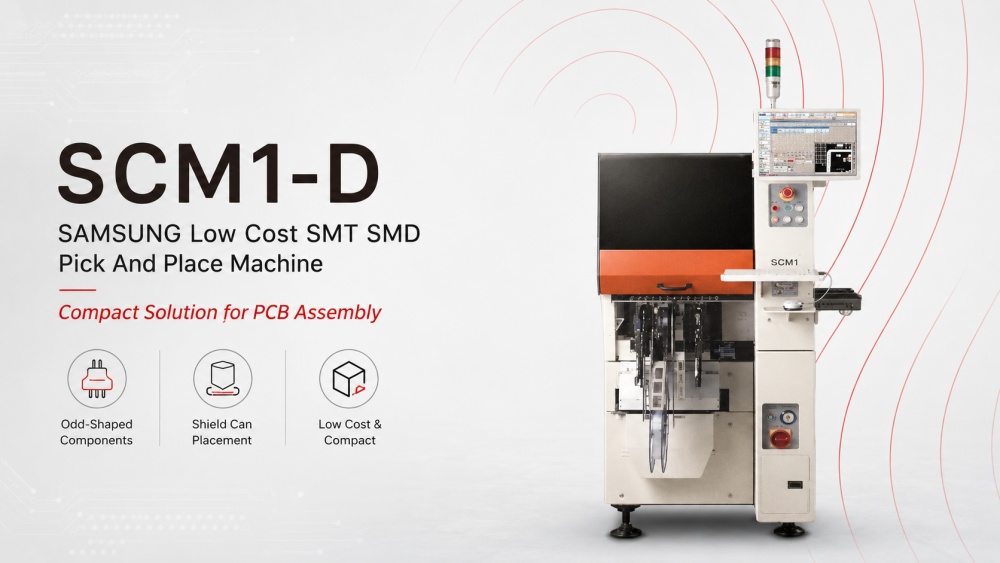

La macchina Pick And Place SCM1-D SAMSUNG a basso costo SMT SMD è progettata per gli stabilimenti di assemblaggio PCB che necessitano di una soluzione di posizionamento sottile e pratica per contenitori di protezione e componenti dalla forma strana. È adatta ai clienti che desiderano una macchina compatta con capacità di produzione flessibile e funzionamento più semplice. La macchina supporta l'ispezione del posizionamento delle lattine protettive, l'uso di alimentatori misti e il taglio del nastro opzionale. Il suo corpo sottile aiuta a ridurre l'area in linea SMT, il che è utile quando lo spazio in fabbrica è limitato. Essendo una macchina Pick And Place SMT a basso costo, SCM1-D può aiutare le fabbriche a gestire il posizionamento di componenti speciali senza investire in un grande montatore ad alta velocità. I.C.T può anche supportare la pianificazione, l'installazione, la formazione e i test di produzione completi della linea SMT.
| Introduzione al modello
Modello ad alta velocità: montatore chip SM471Plus
SM471Plus è un montatore di chip ad alta velocità utilizzato nelle linee di produzione SMT per il posizionamento stabile ed efficiente dei componenti. È adatto per le fabbriche che necessitano di un rapido posizionamento di componenti di chip, piccoli circuiti integrati e parti generali SMD. Rispetto alle semplici apparecchiature a basso costo, SM471Plus si concentra maggiormente sulla velocità, sul bilanciamento della linea e sulla produzione di massa stabile. Può funzionare con una stampante per pasta saldante, SPI, un forno di rifusione, AOI e macchine per la movimentazione di PCB per creare un processo SMT completo. Per i clienti che necessitano di una produttività maggiore dopo aver iniziato con la macchina Pick And Place a basso costo SAMSUNG SCM1-D SMT SMD, SM471Plus può essere considerata un'opzione di posizionamento aggiornata per esigenze di produzione più ampie.
Modello flessibile a velocità media: montatore flessibile SM481Plus
SM481Plus è una macchina di posizionamento flessibile SMT per i clienti che necessitano sia di velocità che di gamma di componenti. Può gestire diversi componenti SMD ed è adatto per produzioni miste PCB. Questo modello viene spesso utilizzato quando la linea di prodotti comprende elettronica di consumo, schede di controllo, schede LED, schede di potenza o prodotti di comunicazione. Il suo valore non risiede solo nella velocità di posizionamento, ma anche nella stabilità di funzionamento, nel cambio di produzione più semplice e nella migliore adattabilità ai diversi modelli PCB. Per una fabbrica che utilizza una macchina Pick And Place SMD per l'assemblaggio PCB, SM481Plus può aiutare a migliorare la flessibilità della produzione. I.C.T può abbinare questa macchina ai sistemi di stampa, ispezione, rifusione e gestione PCB in base al processo del cliente.
Montatore multifunzione SM482Plus
SM482Plus è una macchina di posizionamento multifunzione progettata per applicazioni di componenti più ampie. È adatto per le fabbriche che necessitano di posizionare diversi tipi di componenti sulla stessa linea di produzione. Questo modello è utile quando i clienti realizzano prodotti con distinte base più complesse, componenti più grandi o progettazioni di schede più varie. Supporta il posizionamento stabile per molte applicazioni SMT e può essere utilizzato insieme ad altre macchine in una linea completa SMT. Per i clienti che confrontano l'SCM1-D con apparecchiature di livello superiore, SM482Plus rappresenta un'opzione più efficace quando la produzione richiede maggiore flessibilità e maggiore capacità di posizionamento. Può supportare l'assemblaggio PCB in elettronica, componenti automobilistici, controllo industriale e altri settori manifatturieri.
Soluzione DECAN L2 per tavole lunghe
DECAN L2 è progettato per la produzione di pannelli lunghi PCB e di grandi dimensioni SMT. È adatto per quadri di illuminazione LED, quadri di controllo lunghi, quadri di illuminazione per automobili, quadri industriali e altri prodotti che necessitano di un'area di posizionamento più ampia. Rispetto ai montatori standard, DECAN L2 offre alle fabbriche maggiore flessibilità quando la lunghezza PCB diventa un requisito chiave. Può funzionare con stampanti a pannello lungo, nastri trasportatori, forni di rifusione e macchine AOI per formare una linea di produzione completa. Per i clienti che cercano una macchina Pick and Place SAMSUNG o una soluzione Hanwha per pannelli di dimensioni speciali, DECAN L2 è una scelta vincente. I.C.T può aiutarti a progettare l'intera linea in base alle dimensioni, alla capacità e al layout della fabbrica di PCB.
| Specifica
| Voce specifica | SCM1-D |
|---|---|
| Nome del prodotto | Macchina Pick And Place SCM1-D |
| Tipo di macchina | Posizionatore di componenti di forma strana |
| Applicazione | PCB Assemblaggio/Posizionamento della lattina di protezione/Posizionamento dei componenti di forma strana |
| Funzione principale | Posizionamento per contenitori di protezione e componenti di forma speciale |
| Velocità | 2.400 CPH, 1 mandrino / 3.000 CPH, 2 mandrini |
| Struttura | 1 portale × 25 mandrini |
| Struttura opzionale | 1 portale × 1 mandrino |
| PCB dimensione | minimo L50 × L50 mm/Max. L295×P250mm |
| Larghezza macchina | 680 mm |
| Dimensione componente | 1005 ~ □45 mm, H15 mm |
| Riconoscimento dei componenti | Riconoscimento dell'illuminazione posteriore |
| Ispezione del posizionamento | Ispezione del posizionamento dello scudo |
| Modalità di produzione | Produzione mista a doppia corsia |
| PCB Supporto per Surface | Stessa produzione della superficie superiore/inferiore PCB |
| Tipo di alimentatore | Utilizzo misto di alimentatore elettrico e alimentatore pneumatico |
| Dispenser Testa | Un ugello e un Dispenser |
| Taglierina per nastro | Taglierina per nastro incorporata, opzionale |
| Etichetta | Opzionale |
| Vantaggio principale | Basso costo, dimensioni compatte, posizionamento flessibile dei componenti di forma irregolare |
| Voce specifica | HM520 HS | HM520 MF |
|---|---|---|
| Modello | HM520HS | HM520MF |
| Tipo di macchina | Montatore modulare ad alta velocità | Montatore modulare multifunzione |
| Configurazione | 20 mandrini × 2 portali | 6 mandrini × 2 portali |
| Velocità di posizionamento | 80.000 CPH | 60.000 CPH |
| Precisione del posizionamento | ±25 μm @ Cpk ≥ 1,0, chip | ±40 μm @ Cpk ≥ 1,0, chip / ±30 μm @ Cpk ≥ 1,0, IC |
| Gamma dei componenti | 0201 ~ □6 millimetri | 0402 ~ □55 millimetri |
| Dimensione della macchina | L 890 × P 2.370 × H 1.930 mm | L 890 × P 2.370 × H 1.930 mm |
| Vantaggio principale | Posizionamento dei componenti del chip ad alta velocità | Posizionamento flessibile di componenti misti |
| Applicazione consigliata | Produzione in serie di piccoli componenti in chip | Produzione con tipi di componenti più ampi e parti più grandi |
| Parametro | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| Velocità di posizionamento (ottimale) | 78.000 CPH | 40.000 CPH | 30.000 CPH | 56.000 CPH |
| Numero di mandrini | 10 mandrini/testa (1 portale) | 6 mandrini/testa (1 portale) | 6 mandrini/testa (1 portale) | 6 mandrini/testa (2 portali) |
| Precisione del posizionamento (chip) | ±40 µm (0402) | ±40 µm (0402) | ±40 µm (0402) | ±28μm (03015) |
| Precisione del posizionamento (IC) | ±50 µm | ±30 µm | ±30 µm | ±25μm |
| Gamma dei componenti | 0402 ~ □14mm (H12mm) | 0402 ~ □42mm (H15mm) | 0402 ~ □55mm (H15mm) | 0402 ~ □21mm (H12mm, fino a □55mm opz.) |
| Dimensione massima PCB (standard) | 510 x 460 mm | 460 x 400 mm | 740 x 460 mm | 510 x 460 mm |
| Dimensione massima PCB (opzione) | 610 x 460 mm | 1.500 x 460 mm | 1.200 x 510 mm | Fino a 1.200 x 460 mm |
| Capacità dell'alimentatore (8 mm) | 120 pezzi | 120 pezzi | 120 pezzi | 120 pezzi |
| Sistema di visione | Visione volante | Visione scenica | Visione scenica | Visione volante |
| Altri prodotti correlati a SMT
I.C.T fornisce linee SMT complete e di alta qualità oltre la macchina pick and place SMT . Le nostre soluzioni di produzione complete PCBA includono caricatori a vuoto per la gestione delle schede , , stampanti automatiche per pasta saldante per applicazioni precise, forni di rifusione multizona per saldature forti e sistemi avanzati AOI per rilevare i difetti. Queste macchine lavorano insieme senza soluzione di continuità in linee strette ed efficienti. Questa configurazione offre rendimento elevato, basso costo e prestazioni affidabili per settori esigenti come quello automobilistico, medico, dell'illuminazione e dell'elettronica di consumo. Le schede escono pronte per l'uso nel mondo reale. Offriamo pianificazione e supporto completi per costruire il tuo sistema di produzione SMT ideale.
La macchina Pick And Place SCM1-D SAMSUNG a basso costo SMT SMD può essere utilizzata insieme ad altre macchine di produzione SMT per formare un processo di assemblaggio PCB più completo. I.C.T può fornire caricatore SMT, stampante automatica per stencil, macchina SPI, trasportatore PCB, montatore SMT, forno di rifusione, macchina di ispezione AOI, router PCB e macchina di pulizia PCBA. Queste macchine coprono il processo dal caricamento di PCB, alla stampa della pasta saldante, all'ispezione della pasta, al posizionamento dei componenti, alla saldatura, all'ispezione ottica, al depaneling e alla pulizia. Per le fabbriche che utilizzano SCM1-D per il posizionamento di contenitori di schermatura o di componenti di forma strana, la relativa attrezzatura deve essere abbinata con attenzione. Una buona linea SMT è come una squadra: una macchina non può portare avanti l'intero gioco da sola.
| Nome prodotto | Scopo nella linea SMT |
|---|---|
| Linea di produzione SMT chiavi in mano | Linea SMT tracciabile di fascia alta completamente automatizzata della Turchia. |
| Caricatore di riviste SMT | Carica automaticamente i PCB nudi sulla linea. |
| Automatico PCB stampino stampante | Stampa accuratamente la pasta saldante sulle piazzole PCB. |
| SMT montatore automatico di chip | Monta i componenti su PCB con precisione. |
| SMD forno a rifusione | Fonde la saldatura per formare giunti solidi. |
| PCB attrezzatura per l'ispezione | SMT dispositivi di ispezione come AOI, SPI, raggi X e ispettore stencil. |
| Attrezzatura di tracciabilità | Registra e tiene traccia dei dati di produzione come la macchina per marcatura laser PCBA |
