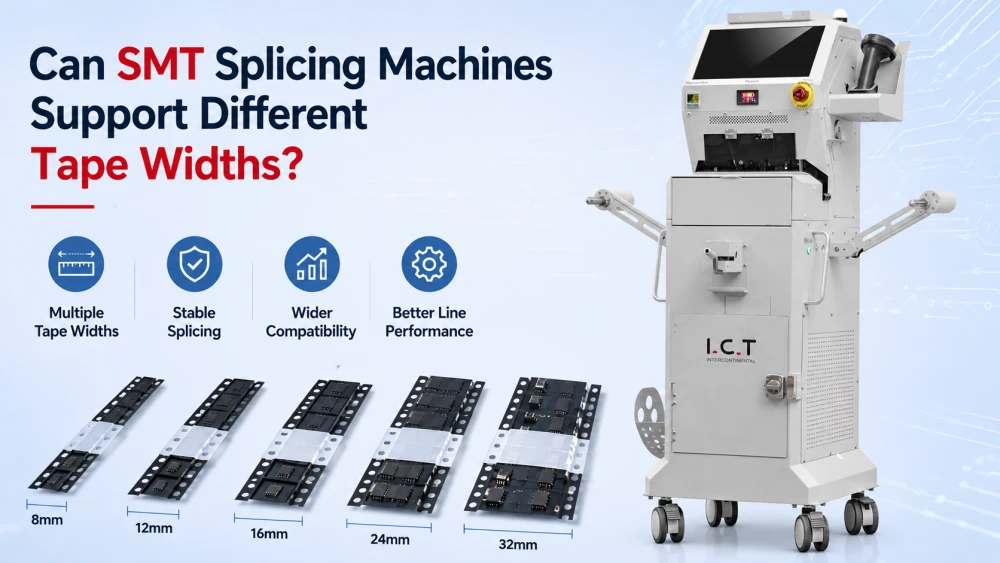

Sì, le giuntatrici SMT possono supportare diverse larghezze di nastro, ma non tutte le macchine supportano la stessa gamma o lo fanno altrettanto bene. La compatibilità della larghezza del nastro dipende dalla struttura di posizionamento della macchina, dal metodo di allineamento, dall"interfaccia dell"alimentatore e dalla stabilità della giunzione stessa. Se la macchina è progettata solo per una gamma ristretta di nastri, potrebbe funzionare bene in un processo limitato ma non riuscire a supportare esigenze di produzione più ampie.
Per le fabbriche che gestiscono molti tipi di componenti, comprendere la compatibilità della larghezza del nastro della giunzione SMT è importante prima di acquistare l'attrezzatura. Una macchina che soddisfa solo una parte della gamma di materiali può creare ritardi nel cambio formato, problemi di alimentazione e lavoro manuale non necessario. Al contrario, una macchina con un supporto nastro più ampio può adattarsi a più posizioni di alimentatore, a più tipi di componenti e a più scenari di produzione.
Questa guida spiega in che modo le diverse larghezze del nastro influiscono sulla giunzione, cosa significa compatibilità nella pratica e come decidere se una macchina può supportare i materiali utilizzati sulla propria linea. Mostra inoltre come la scelta della larghezza del nastro possa influire sulla stabilità dell'alimentatore e sulle prestazioni a valle nella fase di prelievo e posizionamento della macchina .
La risposta breve è sì, una giunzione SMT può supportare diverse larghezze di nastro. La risposta più utile è che può supportare solo le larghezze che si adattano al suo design fisico e al suo metodo di lavoro. Il supporto della larghezza non è illimitato. Ogni macchina di giunzione ha una gamma di compatibilità e la macchina deve essere adattata alle dimensioni delle bobine utilizzate nella produzione reale.
Alcune macchine sono costruite per i comuni nastri stretti. Altri supportano una gamma più ampia e sono progettati per gestire linee di produzione più flessibili. Se la tua fabbrica gestisce molte famiglie di componenti, il supporto della larghezza del nastro dovrebbe essere una delle prime cose controllate durante la valutazione dell"attrezzatura.
Molti acquirenti considerano solo la larghezza massima indicata nella brochure. Quel numero conta, ma non racconta tutta la storia. Una macchina può elencare il supporto per più larghezze di nastro, ma ottenere comunque prestazioni migliori su determinate larghezze rispetto ad altre. La vera prova è se riesce a giuntare i nastri in modo pulito, ad allinearli accuratamente e a consentire all"alimentatore di spostarli senza problemi in seguito.
In altre parole, il supporto della larghezza non riguarda solo l’adattamento fisico del nastro. Si tratta anche di verificare se la macchina è in grado di produrre una giunzione stabile che sopravvive alle reali condizioni di produzione.
I nastri stretti sono generalmente più sensibili all"allineamento e alla qualità delle giunture. I nastri più larghi possono essere più facili da tenere in posizione ma possono creare più superficie, più rigidità o più pressione nel punto di giunzione. Per questo motivo, la macchina deve corrispondere al comportamento del nastro, non solo al numero di larghezza del nastro.
Questo è il motivo per cui una macchina che gestisce molto bene una larghezza di nastro potrebbe richiedere dispositivi o impostazioni diversi per un"altra larghezza. Una buona compatibilità significa che la macchina rimane affidabile su tutte le larghezze che contano di più nel flusso di produzione.

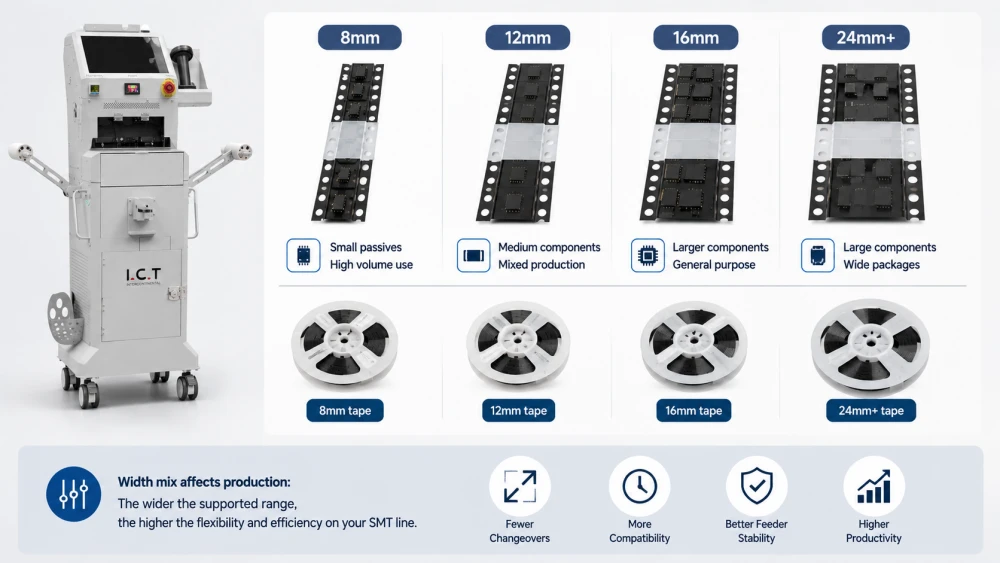

Per giudicare correttamente la compatibilità, è necessario sapere quali larghezze sono effettivamente comuni nella produzione di SMT. La maggior parte delle fabbriche non utilizza una sola larghezza di nastro. Utilizzano diverse larghezze per diversi tipi di componenti, posizioni di alimentatori e famiglie di prodotti.
Questo è il motivo per cui una revisione reale del supporto della larghezza del nastro dei componenti dovrebbe iniziare con l'elenco dei materiali, non con la brochure della macchina. Una volta che conosci le larghezze comuni, puoi confrontarle con la portata della macchina e il comportamento dell'alimentatore.
8 mm è una delle larghezze più utilizzate in SMT perché molti piccoli componenti passivi sono confezionati in un nastro portante stretto. Questa larghezza appare spesso su linee ad alto volume e può essere una delle bobine cambiate più frequentemente nella produzione.
Se la vostra fabbrica utilizza molte bobine da 8 mm, la giunzione dovrebbe supportare un allineamento stabile a questa larghezza ridotta. Piccole deviazioni possono avere più importanza perché il nastro è compatto e le tasche sono più vicine tra loro.
I nastri da 12 mm e 16 mm sono comuni per componenti di medie dimensioni e requisiti di produzione misti. Queste larghezze vengono spesso utilizzate laddove il pacchetto di componenti è più grande di una semplice parte passiva ma non è ancora abbastanza grande da richiedere un nastro di supporto ampio.
Queste larghezze possono essere più tolleranti di 8 mm in alcune situazioni, ma richiedono comunque una giunzione precisa. Se la giunzione è sfalsata o irregolare, il movimento dell"alimentatore può comunque diventare instabile.
I nastri più larghi vengono generalmente utilizzati per componenti più grandi o formati di imballaggio che necessitano di più spazio. Il vantaggio è che il nastro può essere più facile da maneggiare fisicamente, ma la giunzione potrebbe richiedere una macchina con un supporto più forte o un migliore controllo dell"allineamento.
I nastri più larghi possono anche introdurre maggiore rigidità vicino al giunto. Ciò significa che la macchina non deve solo trattenere il nastro, ma anche mantenere la giunzione sufficientemente piatta da passare in modo pulito attraverso il percorso di alimentazione.
Se la tua linea utilizza solo una o due larghezze, la compatibilità è più semplice da definire. Se si utilizzano molte larghezze, la giunzione deve supportare una gamma più ampia senza costringere l"operatore a regolare l"impostazione troppo spesso. In tale situazione, la flessibilità della larghezza diventa parte della produttività, non solo delle specifiche dell’attrezzatura.
Per una spiegazione più approfondita della struttura della macchina e della logica di funzionamento, puoi anche leggere come funziona una giuntatrice SMT.
La compatibilità della macchina di giunzione SMT non dipende solo dalla larghezza dell"etichetta del nastro. Numerose caratteristiche di progettazione determinano se il nastro può essere trattenuto, allineato, unito e alimentato correttamente. Se una qualsiasi di queste parti non corrisponde correttamente, la macchina potrebbe avere problemi anche se la larghezza del nastro rientra tecnicamente nell"intervallo elencato.
La macchina deve posizionare i nastri vecchi e nuovi in una posizione coerente. Se il posizionamento è disattivato, la giunzione potrebbe essere angolata o sfalsata. Ciò è particolarmente importante per i nastri stretti, dove anche un piccolo disallineamento può creare problemi all"alimentatore.
Una buona precisione di posizionamento aiuta la macchina a supportare una gamma di larghezze più ampia perché ciascun nastro entra nell"area di giunzione in modo controllato.
L"attrezzatura trattiene il nastro durante l"unione. Un dispositivo progettato per nastri stretti potrebbe non stabilizzare adeguatamente una bobina più larga, mentre un dispositivo progettato per nastri più larghi potrebbe non guidarne uno stretto in modo pulito. Ecco perché l"apparecchio è uno dei punti di compatibilità fisica più importanti.
Quando si valutano le macchine, chiedere se l"attrezzatura è regolabile, dedicata o multidimensione. La risposta aiuta a rivelare se la macchina è in grado di gestire il vostro attuale mix di produzione.
Anche il metodo di unione è importante. Alcuni metodi sono migliori nel mantenere il nastro piatto, mentre altri possono introdurre spessore o rigidità. Se il metodo crea una giunzione ingombrante, ciò potrebbe essere accettabile su una larghezza di nastro ma problematico su un"altra.
La compatibilità è più forte quando il metodo di giunzione mantiene la giunzione piatta e stabile su tutta la gamma di larghezza utilizzata nella produzione.
Una giunzione ha successo solo se attraversa l"alimentatore in modo pulito. Ciò significa che anche l"interfaccia dell"alimentatore fa parte della compatibilità della larghezza. Se una macchina unisce il nastro ma l"alimentatore non riesce ad accettare la giunzione risultante senza problemi, la richiesta di compatibilità è incompleta.
Questo è il motivo per cui il supporto della larghezza dovrebbe essere sempre rivisto insieme al comportamento dell"alimentatore, soprattutto quando la linea di produzione utilizza un sistema di posizionamento rapido.

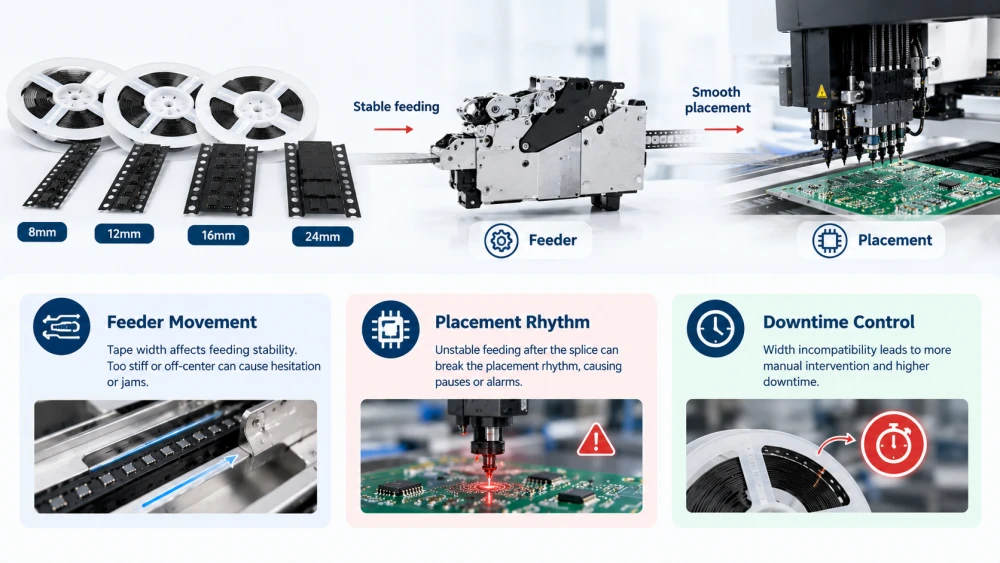

La larghezza del nastro ha un impatto diretto sul comportamento dell"alimentatore. I nastri stretti possono essere più sensibili all"allineamento, mentre i nastri più larghi possono creare maggiore resistenza fisica nel punto di giunzione. In entrambi i casi, l"alimentatore si aspetta un movimento prevedibile e una geometria articolare stabile.
Ecco perché la compatibilità della larghezza del nastro non è solo una questione di giunzione. È anche una questione di stabilità della produzione che interessa l"intera linea dall"alimentatore alla testa di posizionamento.
L"alimentatore fa avanzare il nastro con un movimento controllato. Se la giunzione è troppo rigida per la larghezza utilizzata, l"alimentatore potrebbe esitare o creare un piccolo inceppamento. Se il giunto non è centrato, il nastro potrebbe spostarsi lungo il percorso.
Questi problemi spesso compaiono dopo che la giunzione è stata completata, motivo per cui la macchina deve essere testata in condizioni di alimentazione reali. Per il comportamento correlato dell'alimentatore, consultare questo articolo sulla qualità della giunzione e sull'affidabilità dell'alimentatore.
La macchina pick and place dipende dall"alimentatore per presentare i componenti in tempo. Se la larghezza del nastro crea un"alimentazione instabile dopo la giunzione, il ritmo di posizionamento potrebbe interrompersi. Il risultato può essere una pausa, un allarme o una riduzione della produttività.
Quindi, quando ci si chiede se una macchina di giunzione supporta diverse larghezze di nastro, la domanda pratica è in realtà se supporta un posizionamento stabile dopo la giunzione.
L"incompatibilità della larghezza può creare interventi manuali ripetuti. Se gli operatori devono reimpostare l"alimentatore, ricongiungere il nastro o riprendersi da un inceppamento, i tempi di inattività aumentano rapidamente. Ciò è particolarmente doloroso sulle linee con frequenti cambi di bobina.
Per uno sguardo più ampio sull'impatto sui tempi di attività, leggi questo articolo su come la giunzione supporta il funzionamento in linea continua.
Il modo migliore per verificare la compatibilità è confrontare la macchina con le larghezze effettivamente utilizzate, quindi testare il risultato in un contesto produttivo reale. Le affermazioni delle brochure sono utili, ma i test di produzione forniscono la risposta reale.
Una buona revisione della compatibilità della larghezza del nastro della giunzione SMT dovrebbe includere i materiali attuali, i materiali futuri previsti e i tipi di alimentatori utilizzati sulla linea.
Elenca ogni larghezza del nastro attualmente utilizzata sulla linea. Includi le larghezze più comuni, quelle meno comuni e qualsiasi larghezza speciale che appare solo in determinati prodotti. Questo ti dà un obiettivo di compatibilità realistico.
Senza questo inventario, è facile acquistare una macchina che copre una larghezza frequente ma manca di un caso limite importante.
Quando possibile, utilizzare le bobine, i nastri trasportatori e gli alimentatori effettivamente prodotti in produzione. Il materiale campione potrebbe non rivelare lo stesso comportamento del materiale di produzione reale, soprattutto se i tuoi fornitori utilizzano una rigidità del nastro o una qualità dei bordi leggermente diverse.
Testare bobine reali ti dà una risposta più affidabile sulla capacità della macchina di supportare la tua gamma in modo affidabile.
Non interrompere il test nel momento in cui il nastro viene unito. Osserva come si muove la giunzione attraverso l"alimentatore. Controlla se rimane centrato, passa senza intoppi e continua ad alimentarsi senza allarmi o esitazioni.
Questo passaggio è importante perché il valore reale del supporto della larghezza del nastro non è la capacità di unire il nastro. È la capacità di mantenere il materiale in movimento in seguito.
Se la macchina necessita di numerose modifiche alle impostazioni tra le larghezze, la linea potrebbe perdere tempo anche se le larghezze sono tecnicamente supportate. Chiedi quanto velocemente gli operatori possono passare da una larghezza all"altra e se il processo rimane stabile su tutta la gamma.
La macchina migliore è quella che supporta più larghezze senza creare inutili complessità durante il cambio quotidiano.

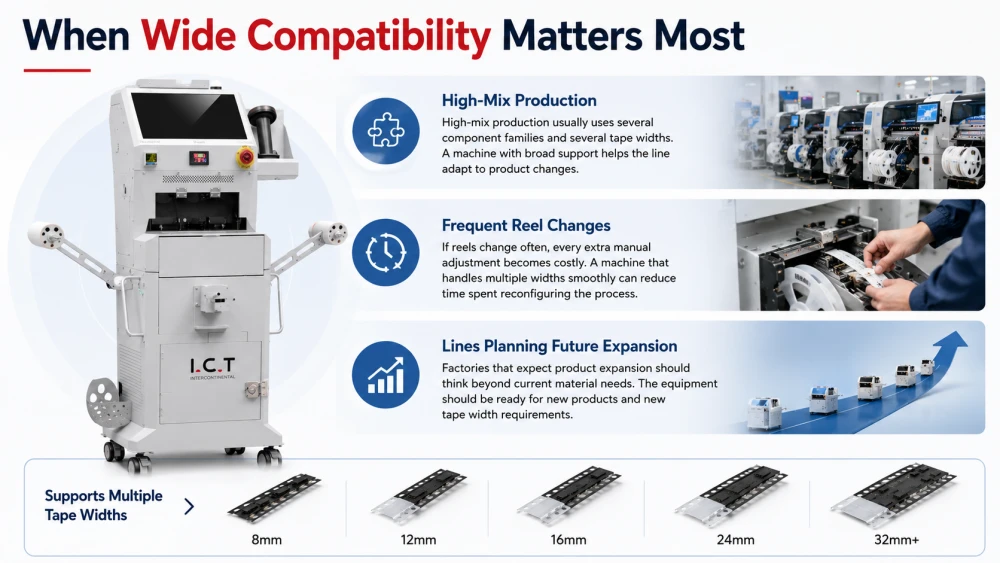

Alcune fabbriche necessitano di un"ampia compatibilità di larghezza più di altre. Quanto più cambia il mix di produzione, tanto più preziosa diventa una giunzione flessibile. In una linea stabile di un unico prodotto, un intervallo di supporto ristretto potrebbe essere sufficiente. In una linea di prodotti misti, la flessibilità può far risparmiare tempo e ridurre gli errori di configurazione.
La produzione ad alto mix utilizza solitamente diverse famiglie di componenti e diverse larghezze di nastro. Una macchina con ampio supporto aiuta la linea ad adattarsi ai cambiamenti di prodotto senza richiedere strumenti separati per ciascuna larghezza.
Se le bobine cambiano spesso, ogni regolazione manuale aggiuntiva diventa costosa. Una macchina che gestisce più larghezze senza problemi può ridurre il tempo impiegato per riconfigurare il processo.
Le fabbriche che prevedono un’espansione della produzione dovrebbero pensare oltre le attuali esigenze materiali. Se è probabile che i nuovi prodotti introducano nastri più larghi o più stretti, l"apparecchiatura dovrebbe essere in grado di gestirli senza grandi modifiche.
Per scegliere l'attrezzatura in quel contesto, questa guida su come scegliere una giunzione SMT è un utile riferimento.
Molti acquirenti commettono gli stessi errori quando giudicano la compatibilità della larghezza del nastro. Questi errori sono evitabili, ma spesso compaiono quando la macchina viene selezionata troppo rapidamente o senza un vero test del materiale.
Il numero di larghezza massima non è sufficiente. Tecnicamente una macchina può accettare un nastro largo ma non supportarlo adeguatamente durante l"alimentazione o l"unione. Chiedi sempre come si comporta la macchina per le larghezze specifiche effettivamente utilizzate.
Alcune macchine sembrano compatibili alla stazione di giunzione ma creano problemi successivamente nell"alimentatore. Controllare sempre l"intero percorso dall"unione del nastro al movimento dell"alimentatore fino alla disponibilità del posizionamento.
Effettuare test solo con una larghezza o una bobina campione può nascondere problemi di compatibilità. La macchina deve essere controllata con più larghezze e più condizioni di bobina prima dell"approvazione finale.
Se il supporto di più larghezze richiede troppe regolazioni manuali, la macchina potrebbe non essere pratica per l"uso quotidiano. La compatibilità dovrebbe ridurre il carico, non aggiungere nuovi passaggi al flusso di lavoro dell"operatore.
Sì, le giuntatrici SMT possono supportare diverse larghezze di nastro, ma solo entro il loro intervallo di progettazione e capacità di processo. La vera domanda non è se in teoria una macchina possa unire due nastri di diversa larghezza. La vera domanda è se potrà farlo in modo affidabile, ripetibile e senza creare problemi di alimentazione a valle.
Quando valuti la compatibilità della larghezza del nastro, controlla le larghezze effettive utilizzate nella tua fabbrica, testa la macchina con bobine reali e osserva come la giunzione si muove attraverso l"alimentatore. Una buona macchina dovrebbe supportare un allineamento stabile, unioni pulite e un"alimentazione fluida nelle larghezze che contano di più.
Se la tua linea di produzione gestisce molte famiglie di componenti, il supporto di un'ampia larghezza può migliorare l'efficienza del cambio formato e proteggere i tempi di attività del posizionamento. Se la tua linea utilizza un raggio d'azione più ristretto, la macchina dovrebbe comunque essere convalidata attentamente in modo che non crei problemi nascosti. Per un contesto di pianificazione più ampio, leggere la guida alla giunzione e al cambio dei materiali SMT.
Sì, le giuntatrici SMT possono supportare diverse larghezze di nastro se la macchina è progettata per tale intervallo. La chiave non è solo se il nastro si adatta, ma se la macchina può allineare, unire e far avanzare il nastro senza problemi. Controlla sempre la gamma di larghezza reale e prova le tue bobine reali prima di acquistarle.
Le larghezze del nastro SMT più comuni sono 8 mm, 12 mm, 16 mm e 24 mm. Alcune linee utilizzano anche formati speciali più ampi per componenti più grandi. La miscela esatta dipende dalla famiglia di prodotti, dalla configurazione dell"alimentatore e dal volume di produzione. La tua macchina dovrebbe corrispondere alle larghezze utilizzate più spesso sulla tua linea.
Sì, la larghezza del nastro può influire sulle prestazioni dell"alimentatore dopo la giunzione. I nastri stretti possono essere più sensibili all"allineamento, mentre i nastri più larghi possono creare maggiore rigidità o resistenza alla giunzione. La giunzione deve rimanere piatta e centrata in modo che l"alimentatore possa spostarla senza incepparsi o perdere la posizione.
Controlla l"attuale inventario della larghezza del nastro, conferma la gamma supportata dalla macchina e prova bobine reali attraverso l"alimentatore reale. Non fare affidamento solo sulla larghezza massima indicata nella brochure. La macchina dovrebbe dimostrare di poter unire e alimentare i nastri senza problemi in condizioni di produzione reali.
Non sempre. Una gamma di compatibilità più ampia è utile se il mix di produzione cambia spesso o si pianifica un"espansione futura. Ma se la tua linea utilizza solo una o due larghezze, potrebbe essere sufficiente una macchina più semplice. La scelta migliore è quella che corrisponde al tuo reale mix di materiali e al tuo flusso di lavoro quotidiano.
