SMT I problemi di giunzione di solito compaiono quando i nastri a due componenti non sono preparati, allineati, uniti o alimentati correttamente. Una giunzione inadeguata può causare la separazione del nastro, inceppamenti nell"alimentatore, perdita di componenti, interruzioni del posizionamento e tempi di inattività imprevisti della produzione. Nell"assemblaggio SMT di grandi volumi, anche un piccolo difetto di giunzione può influire sulla stabilità dell"intero processo di fornitura del materiale.
I problemi di splicing SMT più comuni sono prevenibili. La chiave è comprendere la relazione tra preparazione della giunzione, allineamento del nastro portante, forza di giunzione, compatibilità dell'alimentatore e gestione da parte dell'operatore. Quando la fabbrica combina l'attrezzatura corretta con un processo standardizzato, il rischio di guasti alla giunzione del nastro dei componenti può essere ridotto in modo significativo.
Questa guida spiega i problemi di giunzione più frequenti, come eseguire la risoluzione pratica dei problemi dei giunti di giunzione SMT e come prevenire guasti ripetuti durante il cambio del materiale automatico o manuale.
Sommario
Una giunzione SMT è una giunzione piccola, ma deve funzionare in modo affidabile all"interno di un alimentatore in rapido movimento. Il nastro collegato deve mantenere la direzione, la larghezza, il passo, la posizione della tasca e la resistenza meccanica corrette durante il percorso dell"alimentatore.
Se qualsiasi parte del processo non è corretta, la giunzione potrebbe fallire immediatamente o creare un problema diversi minuti dopo. Ad esempio, una giuntura può sembrare sicura quando viene realizzata ma staccarsi dopo ripetute tirature da parte dell"alimentatore. Un"altra giunzione potrebbe rimanere collegata ma creare uno spessore o un disallineamento sufficiente a causare un inceppamento nell"alimentazione.
La qualità della giunzione non dipende da una sola azione. È influenzato dalle condizioni del vecchio nastro, dalle condizioni del nuovo nastro, dal metodo di taglio, dalla posizione di allineamento, dal materiale di giunzione, dal design dell"alimentatore e dal metodo di gestione dell"operatore.
Ciò significa che la risoluzione dei problemi non dovrebbe concentrarsi solo sul giunto visibile. Se lo stesso problema si verifica ripetutamente, la fabbrica dovrebbe rivedere l"intero processo, dalla preparazione delle bobine al funzionamento dell"alimentatore.
Gli operatori spesso eseguono cambi di bobina durante i periodi di intensa produzione. Quando più alimentatori necessitano di attenzione contemporaneamente, l"operatore può affrettare la preparazione del nastro o saltare una fase di verifica. Anche la fatica e le differenze da un turno all"altro possono creare risultati incoerenti.
Le apparecchiature automatiche possono ridurre parte di questa variazione, ma non eliminano la necessità di una formazione adeguata e di un controllo del processo. Un"operazione di giunzione affidabile deve essere facile da seguire anche quando la domanda di produzione è elevata.
Una giunzione che funziona con un alimentatore potrebbe non funzionare altrettanto bene con un altro tipo di alimentatore. Le differenze nel percorso del nastro, nella struttura della guida, nella gestione del nastro di copertura e nello spazio libero possono influenzare il modo in cui il giunto si muove attraverso l"alimentatore.
Per questo motivo una giunzione dovrebbe sempre essere testata nelle reali condizioni di produzione. L"ispezione visiva da sola non può confermare che un giunto venga alimentato correttamente alla normale velocità della linea.
Il disallineamento del nastro è uno dei problemi di giunzione SMT più comuni. Succede quando il vecchio e il nuovo nastro portante non sono posizionati nella stessa direzione o non sono allineati correttamente prima di unirsi.
Il disallineamento può influenzare il bordo del nastro, la posizione della tasca, i fori dei pignoni o il passo del componente. Quando l"alimentatore tira in avanti il nastro collegato, il giunto potrebbe muoversi in modo non uniforme o incastrarsi nel percorso della guida.
I sintomi comuni del disallineamento del nastro includono resistenza dell"alimentatore, movimento irregolare del nastro, allarmi di alimentazione intermittente e una giunzione che si sposta lateralmente durante il passaggio attraverso l"alimentatore. L"operatore potrebbe anche notare che il bordo del nastro non è dritto una volta completata la giunzione.
In alcuni casi, l"alimentatore continua a muoversi ma la posizione della tasca del componente diventa instabile. Ciò può portare a prelievi mancati o errori di posizionamento piuttosto che all"arresto immediato della macchina.
I due nastri non erano posizionati sulla stessa linea centrale.
Le estremità del nastro sono state tagliate ad angoli diversi.
L"operatore ha unito i nastri con orientamenti diversi.
La guida di posizionamento non è stata utilizzata correttamente.
La larghezza del nastro non era compatibile con lo strumento di giunzione.
Il bordo del nastro portante è stato danneggiato prima dell"unione.
Prima di unire, gli operatori devono verificare la direzione del nastro, la posizione del bordo e l"orientamento della tasca. I nastri vecchi e nuovi dovrebbero essere posizionati nella guida della macchina secondo il punto di riferimento definito, anziché allineati solo a occhio.
Quando possibile, utilizzare una giuntatrice con un dispositivo di posizionamento stabile o una guida di allineamento. La guida dovrebbe tenere saldamente entrambi i nastri durante la creazione del giunto. Le fabbriche dovrebbero inoltre definire un semplice standard di ispezione visiva per la rettilineità, la posizione dei bordi e la direzione del nastro.
Se il disallineamento continua dopo la formazione dell"operatore, testare il processo con diversi fornitori di nastro e larghezze di nastro. Il problema potrebbe derivare dalla variazione dimensionale del nastro portante piuttosto che dalla sola gestione da parte dell"operatore.
Una giunzione debole potrebbe separarsi mentre l'alimentatore tira il nastro. Questa è una forma grave di guasto della giunzione del nastro dei componenti perché interrompe la continuità del materiale e può arrestare inaspettatamente l'alimentatore.
La giunzione potrebbe separarsi immediatamente dopo la giunzione, durante il caricamento dell"alimentatore o dopo che il nastro collegato ha già attraversato parte del percorso dell"alimentatore. La separazione ritardata è particolarmente difficile da diagnosticare perché la giunzione può inizialmente apparire accettabile.
I segni di una giunzione debole includono la separazione del nastro, materiale di giunzione allentato, una giunzione aperta o un alimentatore che si ferma improvvisamente dopo che il punto di giunzione ha raggiunto il meccanismo di alimentazione. Durante l"ispezione gli operatori potrebbero anche trovare la nuova bobina scollegata dal vecchio nastro.
Se il giunto si separa all"interno dell"alimentatore, l"operatore potrebbe dover rimuovere il nastro, liberare il percorso dell"alimentatore, ricollegare la bobina e verificare nuovamente il materiale. Ciò crea più tempi di inattività rispetto a un normale cambio bobina.
Pressione di giunzione insufficiente.
Materiale di giunzione errato o danneggiato.
Polvere, olio o residui sulla superficie del nastro.
Estremità del nastro irregolari o danneggiate.
Sovrapposizione errata tra i due nastri.
Materiale di giunzione che non corrisponde al tipo di nastro.
Forza di trazione eccessiva dell"alimentatore.
Le estremità del nastro devono essere pulite, piatte e prive di contaminazioni prima dell"unione. Gli operatori devono utilizzare il materiale di giunzione corretto e seguire la posizione e la sovrapposizione consigliate. Se la macchina applica pressione o calore, le impostazioni devono essere controllate in base al nastro e al metodo di giunzione utilizzati.
Le fabbriche dovrebbero eseguire un semplice controllo di pull o di gestione durante la convalida del processo. L"obiettivo non è applicare una forza eccessiva, ma confermare che l"articolazione rimanga sicura durante il normale movimento del nastro.
Per la produzione di volumi elevati, una macchina di giunzione automatica può contribuire a migliorare l'uniformità della giunzione controllando la posizione del nastro e l'azione di giunzione. La soluzione di giunzione automatica del nastro SMT può essere valutata quando la fabbrica necessita di prestazioni di cambio bobina più ripetibili.
Si verifica un inceppamento della giunzione quando la sezione collegata non riesce a passare agevolmente attraverso l"alimentatore. L"alimentatore potrebbe arrestarsi, generare un allarme o mostrare una resistenza anomala quando la giunzione raggiunge la guida, il trascinatore o il percorso del nastro di copertura.
Questo problema è comune quando la giunzione è troppo spessa, irregolare, disallineata o non adatta allo specifico alimentatore. Un giunto può essere meccanicamente resistente ma comunque cedere perché la sua forma non corrisponde alla distanza dell"alimentatore.
I segnali tipici includono un arresto improvviso dell"alimentatore, un allarme di inceppamento, un avanzamento irregolare del nastro o una giunzione che si piega o si danneggia all"interno dell"alimentatore. In alcuni casi, il motore dell"alimentatore potrebbe continuare a tentare di far avanzare il nastro mentre la posizione del componente non si sposta correttamente.
Inceppamenti ripetuti nella stessa posizione dell"alimentatore possono indicare un problema specifico dell"alimentatore. Gli inceppamenti che si verificano con molti alimentatori possono indicare un problema più ampio del processo di giunzione.
La giunzione è troppo spessa per il percorso dell"alimentatore.
Il giunto presenta un bordo irregolare o una sezione rialzata.
La larghezza del nastro non corrisponde alla configurazione dell"alimentatore.
Il materiale di giunzione si estende oltre il bordo del nastro.
La guida dell"alimentatore è sporca o danneggiata.
La giunzione è stata caricata nella direzione sbagliata.
La giunzione finale deve essere piana e pulita, senza materiale non necessario che si estende nel percorso dell"alimentatore. Gli operatori dovrebbero evitare eccessive sovrapposizioni o materiali di unione che creino una giunzione ingombrante.
Prima della produzione completa, testare la giunzione attraverso il modello di alimentatore effettivo alla normale velocità operativa. Controllare il movimento prima e dopo il punto di giunzione. Questo test deve essere ripetuto per le larghezze del nastro e i tipi di componenti utilizzati più spesso.
Anche la manutenzione dell"alimentatore è importante. Polvere, residui di adesivo e parti della guida usurate possono rendere un alimentatore meno tollerante alle variazioni di giunzione. Un buon processo di risoluzione dei problemi dovrebbe controllare sia la giunzione che le condizioni dell"alimentatore.
Un altro problema comune si verifica quando la nuova bobina viene caricata nella direzione sbagliata o il nastro portante viene invertito prima della giunzione. I nastri potrebbero ancora essere uniti, ma l"alimentatore non riesce a consegnare i componenti correttamente.
Una direzione errata può far sì che le tasche dei componenti siano rivolte nella direzione sbagliata, che il nastro di copertura si muova in modo improprio o che i fori dei trascinatori non si innestino nel meccanismo di alimentazione.
I sintomi possono includere l"assenza di prelievo di un componente, movimento del nastro all"indietro, allarmi dell"alimentatore, componenti esposti nella posizione errata o una giunzione che sembra corretta ma che non può essere caricata nell"alimentatore.
Poiché il nastro può ancora sembrare fisicamente connesso, questo problema potrebbe essere confuso con un guasto dell"alimentatore o della macchina di posizionamento. Gli operatori devono verificare la direzione del nastro prima di regolare la macchina o sostituire l"alimentatore.
La nuova bobina è stata posizionata nell"orientamento sbagliato.
Il nastro è stato capovolto prima di unirsi.
L"operatore non ha confrontato la vecchia e la nuova direzione del nastro.
Bobine dall"aspetto simile causavano confusione.
L"istruzione di lavoro non includeva un controllo della direzione.
Utilizzare un contrassegno di direzione del nastro chiaro sulla stazione di giunzione. Gli operatori devono confrontare il nuovo nastro con il nastro in esecuzione prima di unirlo e verificare che le tasche dei componenti, i fori delle ruote dentate e il nastro di copertura siano rivolti nella direzione corretta.
Anche le etichette dei materiali e le assegnazioni degli alimentatori dovrebbero essere facili da leggere. Quando più bobine sembrano simili, il controllo dei codici a barre o la verifica del materiale possono ridurre il rischio di caricamento errato.
Un"istruzione di lavoro standard dovrebbe includere un controllo della direzione come passaggio obbligatorio anziché lasciarlo alla memoria dell"operatore.
Alcune giunzioni rimangono collegate ma creano comunque un"alimentazione dei componenti instabile. La giunzione potrebbe passare attraverso l"alimentatore, ma il passo del componente, la posizione della tasca o il movimento del nastro diventano incoerenti vicino al punto di giunzione.
Questo tipo di problema può influire sulla precisione del posizionamento e può essere più difficile da identificare rispetto a un completo inceppamento dell"alimentatore. La linea potrebbe continuare a funzionare producendo errori di prelievo intermittenti o allarmi di posizionamento dei componenti.
Gli operatori potrebbero osservare prese mancate, tasche vuote, avanzamento irregolare del nastro o una testina di posizionamento che si ferma vicino all"area di giunzione. In alcuni casi, solo alcuni componenti o posizioni dell"alimentatore mostrano il problema.
Se il problema è intermittente, è importante registrare quando si verifica e se è sempre associato al punto di giunzione. Queste informazioni possono aiutare a distinguere un problema di giunzione da un problema dell"alimentatore o di un componente.
La macchina di posizionamento prevede che i componenti arrivino in un luogo di ritiro prevedibile. Se il nastro si muove in modo non uniforme o la giunzione modifica il tono effettivo, il componente potrebbe non essere presentato correttamente.
Ciò può influire sul sistema pick and place SMT anche quando la macchina stessa funziona normalmente. L'alimentazione stabile dei componenti è quindi una parte importante del controllo di qualità del posizionamento.
Utilizzare materiali di giunzione e metodi di giunzione che preservino la planarità e il movimento del nastro. Evitare di posizionare il giunto troppo vicino a una tasca danneggiata o di utilizzare una sezione di nastro con fori di trascinamento allungati o deformati.
Quando si convalida un processo di giunzione, far passare abbastanza nastro attraverso l"alimentatore per osservare la transizione effettiva. Un breve controllo manuale presso la stazione di giunzione non è sufficiente per confermare un comportamento di posizionamento stabile.
Un errato caricamento del materiale non è un guasto meccanico della giunzione, ma è uno dei problemi più gravi legati al cambio bobina. Il nastro può essere unito correttamente mentre nella linea di produzione viene introdotto il componente sbagliato.
Ciò può portare a un posizionamento errato, problemi di qualità del prodotto, rilavorazioni, sprechi di materiale e difficili indagini di tracciabilità.
È possibile che venga selezionato il materiale sbagliato perché bobine simili sono conservate insieme, le etichette sono difficili da leggere o l"operatore lavora sotto pressione. Il rischio diventa maggiore nella produzione ad alto mix, dove sulla stessa linea possono essere utilizzati molti codici.
Un altro rischio si verifica quando una bobina sostitutiva viene preparata in anticipo ma non chiaramente identificata. L"operatore può presumere che la bobina sia corretta senza completare un controllo adeguato.
Utilizza la scansione dei codici a barre o un processo definito di verifica dei materiali in due fasi quando l"ambiente di produzione richiede una tracciabilità più forte. Il codice articolo, la posizione dell"alimentatore e l"ordine di lavoro devono essere controllati prima di completare la giunzione.
Le bobine sostitutive devono essere allestite secondo il piano di produzione e chiaramente separate dai materiali non utilizzati o restituiti. Ciò riduce la confusione durante i periodi di passaggio intensivi.
La verifica del materiale dovrebbe essere trattata come parte del processo di giunzione. Una giunzione rapida non costituisce un passaggio riuscito se introduce il componente sbagliato nell"alimentatore.
Una qualità di giunzione incoerente è comune quando il processo dipende fortemente dalla movimentazione manuale. Due operatori possono utilizzare gli stessi strumenti ma creare giunti con allineamento, pressione, sovrapposizione o forza di unione diversi.
Ciò crea un processo di produzione instabile. La linea potrebbe funzionare normalmente in un turno ma riscontrare più problemi di alimentazione in un altro turno.
La variazione dell"operatore può derivare da una formazione incompleta, istruzioni di lavoro poco chiare, abitudini personali diverse, affaticamento o utilizzo di strumenti diversi. Può verificarsi anche quando il processo non definisce chiaramente l"allineamento accettabile del nastro o l"aspetto della giunzione.
Se la fabbrica dice agli operatori solo di "unire i nastri in modo sicuro", ogni persona può interpretare le istruzioni in modo diverso. Un processo migliore descrive i passaggi esatti e i criteri di qualità che devono essere controllati.
Crea un"istruzione di lavoro visiva che mostri la direzione corretta del nastro, la posizione di taglio, la sovrapposizione, il posizionamento del materiale di giunzione e i punti di ispezione finale. Quando possibile, utilizzare immagini campione o giunzioni di riferimento approvate.
La formazione dovrebbe includere sia il normale funzionamento che esempi di guasti comuni. Gli operatori dovrebbero sapere riconoscere una giunzione debole, un bordo irregolare, un nastro invertito e una giunzione non adatta all"alimentatore.
Per le linee con frequenti cambi bobina, prendere in considerazione l'aggiornamento ad apparecchiature automatiche. Il confronto tra la giunzione manuale e quella automatica può aiutare i team di produzione a valutare se l'automazione ridurrebbe la variazione dipendente dall'operatore.
Quando una giunzione fallisce, la soluzione più rapida non è sempre quella di sostituire l"intera bobina o regolare la macchina di posizionamento. Un processo strutturato di risoluzione dei problemi aiuta a identificare la causa effettiva e impedisce che lo stesso problema si ripresenti.

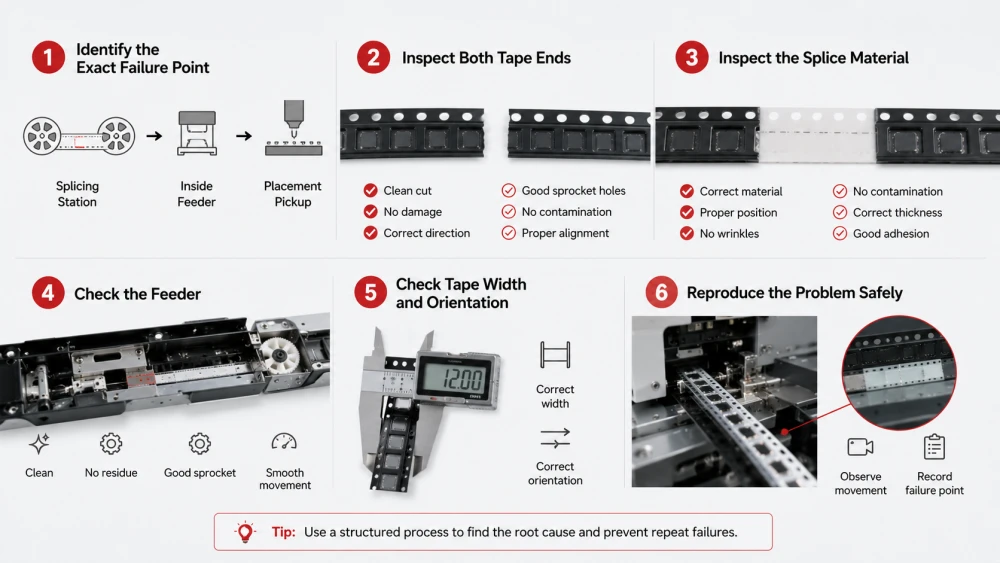

I seguenti passaggi possono essere utilizzati per la risoluzione pratica dei problemi dei giunti di giunzione SMT.
Determinare innanzitutto dove si verifica il problema. La giunzione non funziona nella stazione di giunzione, durante il caricamento dell"alimentatore, all"interno dell"alimentatore o vicino alla posizione di prelievo del posizionamento?
La posizione fornisce un indizio importante. Un giunto che si separa prima del caricamento suggerisce un problema di unione. Un giunto che si inceppa all"interno dell"alimentatore indica problemi di spessore, allineamento o compatibilità. Un giunto che passa ma causa errori di pickup può indicare instabilità del tono o del movimento del nastro.
Controllare se il vecchio e il nuovo nastro sono stati tagliati in modo netto e se uno dei nastri presenta bordi danneggiati, fori dei trascinatori allungati, contaminazione o deformazione.
Non ispezionare solo la superficie visibile. Controllare la direzione del nastro, la posizione della tasca, le condizioni del nastro di copertura e l"allineamento dei bordi. Un piccolo difetto prima della giunzione può compromettere la giunzione una volta completata.
Controllare se è stato utilizzato il materiale di giunzione corretto e se è posizionato all"interno dell"area consigliata. Cerca bordi allentati, rughe, contaminazione, spessore eccessivo o adesione incompleta.
Se lo stesso materiale crea ripetutamente problemi, testare un altro materiale di giunzione approvato o rivedere le impostazioni della macchina. Il materiale di giunzione deve corrispondere alle condizioni del nastro e dell"alimentatore.
Ispezionare il percorso dell"alimentatore per individuare polvere, residui di adesivo, guide danneggiate, ruote dentate usurate o resistenza anomala. Far passare un nastro funzionante attraverso l"alimentatore per verificare se l"alimentatore stesso funziona correttamente.
Questo confronto è utile perché separa i difetti di giunzione dai guasti dell"alimentatore. Se si inceppa anche un nastro sicuramente funzionante, potrebbe essere necessario pulire, regolare o sottoporre a manutenzione l"alimentatore.
Verificare che la larghezza del nastro corrisponda all"alimentatore e che il vecchio e il nuovo nastro siano rivolti nella direzione corretta. Una mancata corrispondenza della larghezza o un nastro invertito possono creare sintomi simili al fallimento della giunzione.
Documentare la larghezza del nastro, il tipo di componente, il modello dell"alimentatore e la posizione della linea di produzione. Queste informazioni aiutano a identificare i modelli se il problema si verifica ripetutamente.
Se il problema è intermittente, riprodurlo utilizzando una bobina di prova controllata anziché attendere il successivo errore di produzione. Osservare la giunzione mentre passa attraverso l"alimentatore e registrare il punto in cui il movimento diventa instabile.
Non continuare a eseguire una giunzione notoriamente difettosa se potrebbe danneggiare l"alimentatore o creare rischi per la qualità del prodotto. I test controllati sono più sicuri e solitamente producono informazioni diagnostiche migliori.
La prevenzione è più efficace del recupero ripetuto. Un efficace programma di prevenzione combina attrezzature corrette, lavoro standard, formazione degli operatori, controllo dei materiali, manutenzione degli alimentatori e monitoraggio delle prestazioni.
Le istruzioni di lavoro dovrebbero spiegare ogni passaggio dalla preparazione della vecchia bobina alla verifica dell"alimentatore. Dovrebbe mostrare dove posizionare il nastro, come confermare la direzione, come applicare il materiale di giunzione e come ispezionare la giunzione finale.
Le istruzioni dovrebbero anche definire cosa fare quando il nastro è danneggiato, viene trovato il materiale sbagliato o la giunzione non soddisfa lo standard visivo. Regole decisionali chiare riducono l"improvvisazione durante la produzione.
I campioni di riferimento approvati aiutano gli operatori a comprendere la differenza tra una giunzione accettabile e una giunzione difettosa. I campioni possono mostrare il corretto allineamento, planarità, posizione dei bordi, sovrapposizione e posizionamento del materiale di giunzione.
I campioni di riferimento sono particolarmente utili per formare nuovi operatori e mantenere standard coerenti tra i diversi turni.
Prima di unirti, ispeziona sia il vecchio che il nuovo nastro. Verificare la presenza di bordi danneggiati, contaminazione, deformazione, tasche mancanti e cattive condizioni del nastro di copertura. Non dare per scontato che ogni estremità del nastro sia adatta per la giunzione.
Se il nastro è danneggiato, tagliarlo in una sezione pulita o seguire la procedura di ripristino approvata dalla fabbrica. Iniziare con un"estremità del nastro scadente aumenta la possibilità di cedimento del giunto.
La pulizia e la manutenzione regolari aiutano a mantenere stabile il processo di posizionamento e unione. Rimuovere frammenti di nastro, polvere e residui di adesivo dall"area di lavoro secondo le istruzioni del fornitore della macchina.
Controllare le parti taglienti, le guide, i sensori e i meccanismi di pressione a intervalli definiti. Una macchina che perde gradualmente la precisione dell"allineamento può creare più guasti prima che il problema diventi evidente.
La qualità della giunzione non può compensare un alimentatore sporco o danneggiato. La manutenzione dell"alimentatore dovrebbe includere la pulizia del percorso del nastro, il controllo del movimento della guida, l"ispezione delle ruote dentate e l"esame della resistenza di alimentazione anomala.
Le fabbriche dovrebbero registrare se gli allarmi relativi alla giunzione sono concentrati su specifici modelli o posizioni di alimentatori. Queste informazioni possono rivelare problemi di manutenzione delle apparecchiature che vengono erroneamente attribuiti al processo di giunzione.
Tieni traccia degli arresti dell"alimentatore, delle separazioni del nastro, delle posizioni degli inceppamenti, degli incidenti relativi al materiale errato e delle rilavorazioni dell"operatore legate al cambio della bobina. I dati dovrebbero includere la larghezza del nastro, il tipo di componente, la posizione dell"alimentatore, l"operatore e lo spostamento, quando possibile.
Una revisione regolare aiuta la fabbrica a identificare le cause ricorrenti. Mostra anche se un aggiornamento delle apparecchiature o un cambiamento di processo sta producendo un miglioramento misurabile.
L"automazione non è una soluzione a tutti i problemi di giunzione, ma può ridurre la variazione che causa molti guasti. È particolarmente utile quando la fabbrica esegue frequenti cambi di bobina, opera su più turni o ha difficoltà a mantenere una qualità di giunzione manuale costante.
Le apparecchiature automatiche possono aiutare a posizionare i nastri secondo un riferimento ripetibile. Ciò riduce il disallineamento causato dal posizionamento della mano e rende la giunzione finale più coerente tra gli operatori.
Una macchina può aiutare a controllare la pressione, la posizione o la sequenza di giunzione. Ciò riduce la probabilità di giunti deboli causati da una movimentazione manuale irregolare.
L"automazione fornisce un processo più chiaro per la formazione e il controllo. Gli operatori seguono lo stesso flusso di lavoro della macchina e i supervisori possono esaminare i problemi rispetto a una sequenza operativa definita.
Le fabbriche che valutano l"automazione dovrebbero comunque testare le apparecchiature con nastri e alimentatori reali. Una macchina adatta deve corrispondere ai materiali di produzione e supportare il processo di cambio formato richiesto.

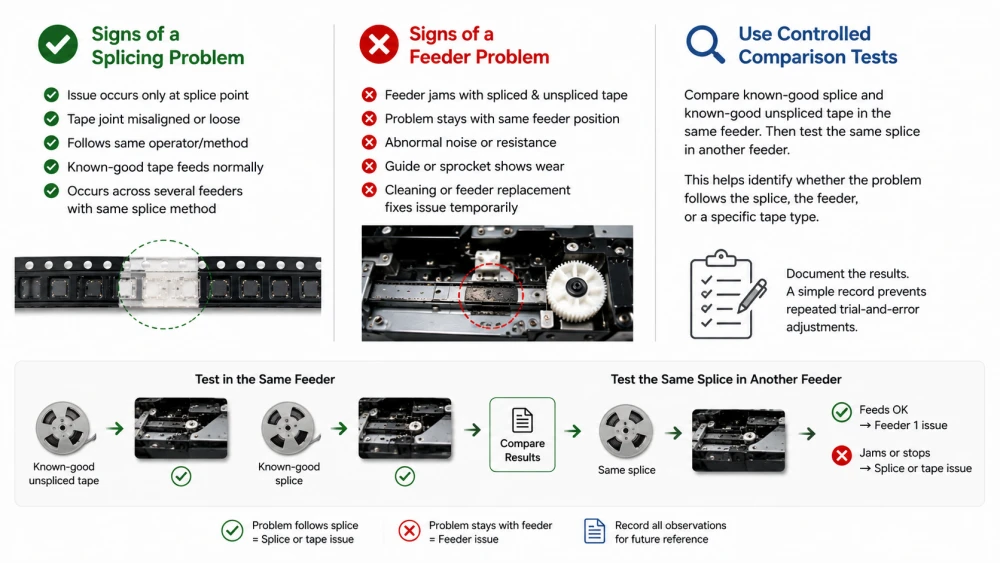

I difetti di giunzione e quelli dell"alimentatore possono creare sintomi simili, quindi la diagnosi dovrebbe essere sistematica. Sostituire il metodo di giunzione quando il vero problema è un alimentatore usurato non risolverà il problema.
Il problema si verifica solo quando il nastro raggiunge il punto di giunzione.
Il giunto del nastro è visibilmente disallineato o allentato.
Il problema segue lo stesso operatore o metodo di giunzione.
Il nastro di buona qualità viene alimentato normalmente attraverso lo stesso alimentatore.
Il problema si verifica su diversi alimentatori che utilizzano lo stesso metodo di giunzione.
L"alimentatore si inceppa sia con il nastro giuntato che con quello non giuntato.
Il problema rimane con la stessa posizione dell"alimentatore.
L"alimentatore presenta un rumore o una resistenza anomali.
La guida o il pignone presentano segni di usura visibili.
La pulizia o la sostituzione dell"alimentatore risolve temporaneamente il problema.
Il test più utile consiste nel confrontare una giunzione di qualità nota e un nastro non giuntato di qualità nota nello stesso alimentatore. Quindi testare la stessa giunzione in un altro alimentatore. Ciò aiuta a identificare se il problema riguarda la giunzione, l"alimentatore o un tipo di nastro specifico.
Documenta i risultati invece di fare affidamento sulla memoria. Un semplice registro della risoluzione dei problemi può evitare ripetuti aggiustamenti per tentativi ed errori.
I problemi di giunzione SMT più comuni includono disallineamento del nastro, giunti deboli, inceppamenti dell"alimentatore, direzione errata del nastro, alimentazione di componenti instabile, caricamento di materiale errato ed esecuzione incoerente da parte dell"operatore. Questi problemi possono creare tempi di fermo della produzione, allarmi degli alimentatori, sprechi di componenti e rischi per la qualità del posizionamento.
Una prevenzione efficace inizia con una preparazione pulita del nastro, un allineamento accurato, materiali di giunzione adeguati, controlli di compatibilità dell'alimentatore, istruzioni di lavoro standard e una manutenzione regolare della macchina e dell'alimentatore. Quando si verifica un problema, utilizzare la risoluzione strutturata dei problemi dei giunti di giunzione SMT per identificare se la causa è la giunzione, l'alimentatore, il materiale o il metodo operativo.
Per gli stabilimenti con frequenti cambi di bobina o elevata pressione di produzione, un sistema di giunzione automatica può migliorare la ripetibilità e ridurre le variazioni dipendenti dall'operatore. Il processo completo dovrebbe essere considerato come parte della più ampia strategia di sostituzione dei materiali SMT.
Monitorando i guasti legati alla giunzione e correggendone le cause principali, i produttori di SMT possono ridurre i guasti di giunzione del nastro dei componenti , migliorare la stabilità dell'alimentatore e mantenere una fornitura più affidabile di componenti alla linea di posizionamento.
I problemi di giunzione SMT più comuni sono il disallineamento del nastro, giunti di giunzione deboli o separati, inceppamenti nell"alimentatore, direzione errata del nastro, alimentazione di componenti instabile, caricamento di materiale errato e qualità di giunzione incoerente tra gli operatori. Questi problemi possono essere causati da una preparazione inadeguata del nastro, da materiale di giunzione non corretto, da condizioni dell"alimentatore, da errori dell"operatore o da incompatibilità tra la giunzione e l"alimentatore.
Un giunto di giunzione SMT potrebbe non funzionare all"interno dell"alimentatore perché è troppo spesso, debole, disallineato, contaminato o inadatto al percorso dell"alimentatore. La giunzione potrebbe anche cedere quando il bordo del nastro portante è danneggiato o il materiale di giunzione non è applicato correttamente. Testare la giunzione con l"alimentatore vero e proprio e ispezionare sia la condizione del giunto che dell"alimentatore durante la risoluzione dei problemi.
È possibile prevenire guasti alla giunzione del nastro dei componenti utilizzando estremità del nastro pulite e non danneggiate, allineando accuratamente i nastri, selezionando il materiale di giunzione adatto, controllando la direzione del nastro e testando la giunzione attraverso l"alimentatore effettivo. Istruzioni di lavoro standard, formazione degli operatori, manutenzione regolare e apparecchiature di giunzione automatica possono migliorare ulteriormente la ripetibilità.
Per risolvere i problemi di un giunto di giunzione SMT, identificare innanzitutto il punto in cui si verifica il guasto. Ispezionare le estremità del nastro, il materiale di giunzione, la direzione del nastro, lo spessore del giunto e l"allineamento. Quindi controllare l"alimentatore per contaminazione, usura o resistenza anomala. Confrontare la giunzione problematica con una giunzione sicuramente funzionante e registrare la larghezza del nastro, la posizione dell"alimentatore, il tipo di componente e le condizioni operative.
Una giunzione automatica SMT può ridurre molti problemi causati dall"allineamento manuale, dalla pressione di giunzione incoerente e dalla variazione dell"operatore, ma non può prevenire ogni guasto. Materiali errati, nastro danneggiato, condizioni inadeguate dell"alimentatore, scarsa manutenzione o impostazioni errate della macchina possono comunque causare problemi. L"automazione funziona meglio se combinata con la verifica dei materiali, la formazione e la manutenzione dell"alimentatore.
