Una macchina di giunzione SMT viene utilizzata per collegare l"estremità di un nastro componente con l"inizio di un"altra bobina, in modo che la linea SMT possa continuare a funzionare con meno interruzioni. In termini semplici, aiuta gli operatori a sostituire le bobine dei componenti più velocemente senza creare lunghe soste nella fase di alimentazione o di prelievo e posizionamento.
Per le fabbriche che gestiscono frequenti cambi di bobina, capire come funziona la giunzione SMT è importante perché il cambio del materiale influisce direttamente sull'efficienza della linea, sulla stabilità dell'alimentatore e sulla produzione. Un buon processo di giunzione mantiene i componenti in movimento senza intoppi dalla bobina all'alimentatore alla macchina di posizionamento.
Questo articolo spiega cos'è una macchina di giunzione SMT, come funziona il processo di giunzione automatica del nastro e perché una macchina di giunzione per bobine di componenti sta diventando una parte importante della moderna produzione di SMT.
Una macchina di giunzione SMT è un pezzo di attrezzatura progettata per unire insieme due nastri di supporto durante la sostituzione della bobina dei componenti. Invece di fermare la linea, rimuovere una bobina vuota e preparare manualmente la bobina successiva, l"operatore può utilizzare la giunzione per collegare la nuova bobina al percorso del nastro esistente.
Lo scopo non è solo quello di collegare il nastro. Il vero scopo è ridurre i tempi di inattività, migliorare la precisione del cambio formato e mantenere la linea di produzione rifornita di componenti.
Nella produzione SMT, i componenti elettronici vengono generalmente forniti in nastri trasportatori e imballaggi in bobina. Il nastro di supporto tiene i componenti nelle tasche e un nastro di copertura li protegge prima che vengano prelevati dalla macchina di posizionamento.
Durante la produzione, l"alimentatore tira il nastro in avanti. Quando una bobina è quasi vuota, la bobina successiva deve essere collegata accuratamente. La macchina di giunzione SMT aiuta a unire i due nastri in modo che l"alimentazione possa continuare con interruzioni minime.
Senza un processo di giunzione affidabile, ogni cambio di bobina può diventare un piccolo arresto della produzione. Su una linea SMT trafficata, le piccole fermate si sommano rapidamente. Se gli operatori devono cambiare molte bobine durante un turno, uno scarso controllo del cambio può ridurre la produzione effettiva dell"intera linea.
Una giunzione SMT è particolarmente utile quando la fabbrica ha bisogno di:
Tempi di sostituzione della bobina più brevi
Funzionamento dell"alimentatore più stabile
Meno lavoro manuale dipendente dall"operatore
Migliore controllo del cambio materiale
Minor rischio di disallineamento del nastro

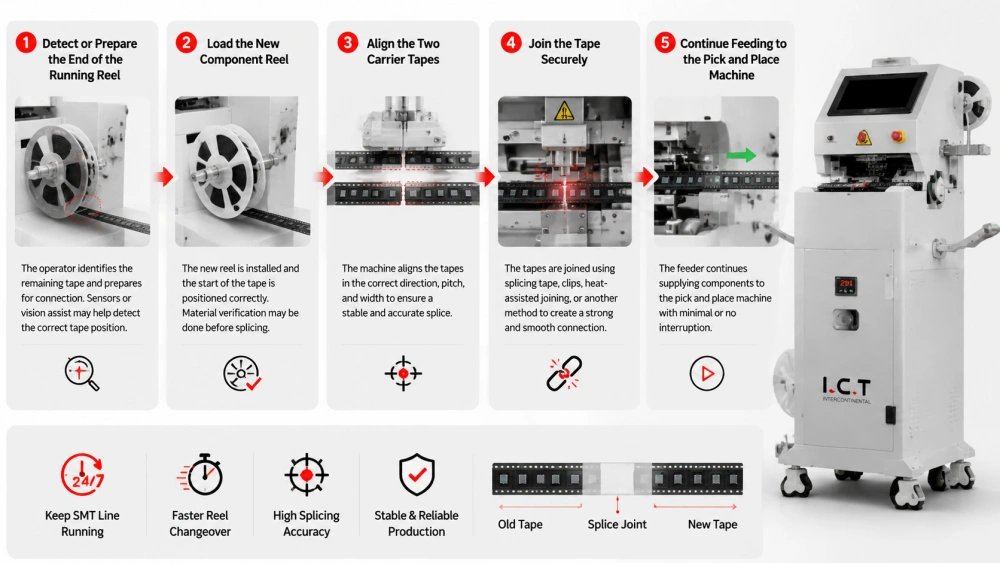

Il principio di funzionamento di base è semplice. La macchina prepara, allinea e unisce i nastri a due componenti in modo che l"alimentatore possa continuare a tirare il materiale senza lunghe interruzioni.
Sebbene i progetti delle macchine varino, la maggior parte dei modelli automatici o semiautomatici seguono una logica operativa simile.
Il processo inizia quando la bobina del componente attuale è quasi vuota. L"operatore identifica il nastro rimanente e lo prepara per la connessione. Nei sistemi più avanzati, sensori o assistenza visiva possono aiutare a rilevare la corretta posizione del nastro.
Questo passaggio è importante perché il punto di giunzione deve essere pulito e preciso. Se l"estremità del nastro è danneggiata, irregolare o posizionata in modo errato, la giunzione finale potrebbe influenzare il movimento dell"alimentatore.
Successivamente l"operatore prepara la nuova bobina. L"inizio del nuovo nastro deve essere posizionato correttamente in modo da poterlo unire alla fine del vecchio nastro.
In un sistema di cambio materiale controllato, questa fase può includere anche la verifica del materiale. Ad esempio, l"operatore può controllare il codice articolo, il codice a barre della bobina, le informazioni sul lotto o l"assegnazione dell"alimentatore prima di completare la giunzione.
L'allineamento accurato è una delle parti più importanti del processo di giunzione automatica del nastro . I due nastri devono corrispondere in direzione, passo e larghezza. Se l'allineamento è inadeguato, l'alimentatore potrebbe incepparsi o la sequenza delle tasche dei componenti potrebbe diventare instabile.
Una buona macchina per la giunzione di bobine di componenti aiuta a posizionare i nastri in modo coerente. Ciò riduce la pressione sulle competenze degli operatori e rende più semplice la ripetizione del processo di cambio su turni diversi.
Dopo l"allineamento, la macchina unisce i nastri vecchi e nuovi. A seconda del tipo di macchina, ciò può comportare la giunzione di nastri, clip, giunzioni termoassistite o un altro metodo di giunzione meccanica.
L"articolazione deve essere abbastanza forte da passare attraverso la mangiatoia, ma abbastanza liscia da non interferire con l"alimentazione. Questo equilibrio è importante. Un giunto debole può separarsi, mentre un giunto voluminoso o irregolare può causare resistenza all"alimentatore.
Una volta completata la giunzione, l'alimentatore può continuare a fornire componenti alla macchina pick and place . L'obiettivo è che la transizione tra i rulli sia quanto più fluida possibile, con poche o nessuna interruzione nel posizionamento.
È qui che lo splicing diventa prezioso. Supporta la produzione continua invece di considerare ogni cambio bobina come un punto fermo.

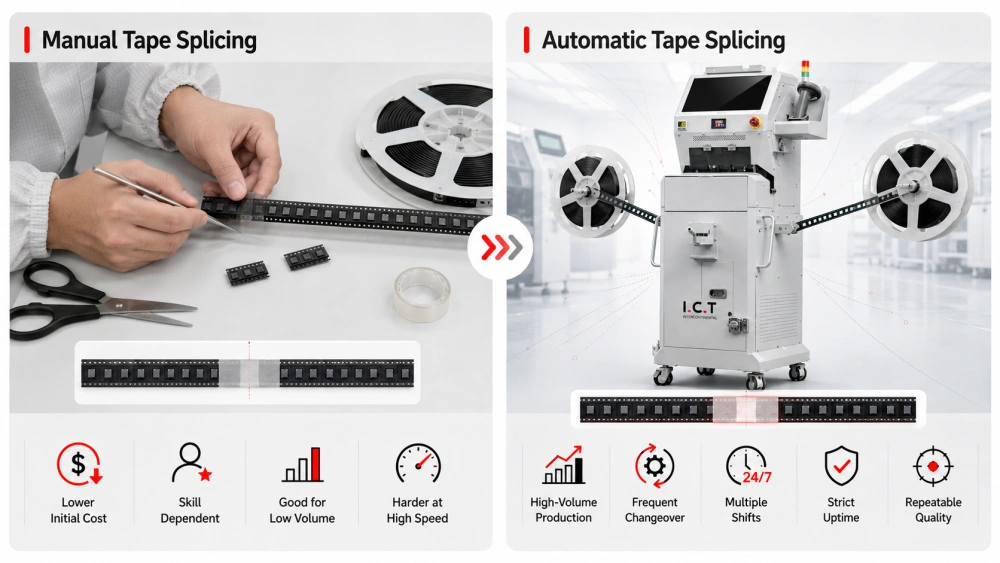

La giunzione del nastro SMT può essere eseguita manualmente o con apparecchiature automatiche. Entrambi i metodi possono funzionare, ma la stabilità e l’efficienza sono diverse.
La giunzione manuale di solito dipende dal taglio, dall"allineamento e dall"unione manuale dei nastri da parte di un operatore. Potrebbe richiedere un investimento iniziale inferiore, ma il risultato dipende fortemente dall’abilità e dall’attenzione.
La giunzione manuale può essere adatta per linee a basso volume, prodotti semplici o fabbriche con cambi bobina limitati. Tuttavia, con l’aumento della velocità di produzione, il funzionamento manuale diventa più difficile da controllare.
Un processo di giunzione automatica del nastro utilizza apparecchiature per standardizzare passaggi chiave come il posizionamento, il taglio, l"allineamento e l"unione del nastro. Ciò migliora la coerenza e riduce la possibilità di errore umano.
La giunzione automatica è solitamente migliore per le fabbriche con:
Produzione di SMT ad alto volume
Cambio materiale frequente
Turni di produzione multipli
Requisiti rigorosi di uptime
Richiesta di qualità operativa ripetibile
Per una visione più ampia della strategia di cambio materiale, puoi leggere la guida alla giunzione SMT e al cambio materiale.
Una macchina per la giunzione di bobine di componenti può sembrare compatta, ma solitamente combina diverse funzioni per rendere l"unione delle bobine più rapida e affidabile.
L"area di posizionamento mantiene in posizione il vecchio e il nuovo nastro di supporto. Quest"area aiuta a garantire che i nastri siano allineati prima di unirli. Il posizionamento stabile è particolarmente importante per componenti piccoli e nastri stretti.
Alcune macchine includono un meccanismo di taglio o rifilatura per preparare le estremità del nastro. Un taglio netto aiuta a creare una giunzione migliore e riduce il rischio di movimenti irregolari attraverso l"alimentatore.
L"unità di giunzione esegue il processo di giunzione vero e proprio. Può applicare nastro di giunzione, premere il giunto o completare un altro tipo di connessione a seconda del design della macchina.
Le macchine avanzate possono includere sensori, scansione di codici a barre o ispezione visiva. Queste funzioni aiutano a ridurre il caricamento di materiali errati e a migliorare la tracciabilità del processo.
Ad esempio, la giunzione automatica intelligente SMT è progettata per la giunzione intelligente delle bobine e il cambio efficiente del materiale SMT.
Una giunzione può sembrare un piccolo punto di connessione, ma può influenzare l"intero processo di alimentazione. Se la giunzione non è precisa, l"alimentatore potrebbe non tirare il nastro in modo fluido.
I problemi comuni legati all"alimentatore dovuti a una giunzione inadeguata includono inceppamenti del nastro, resistenza all"alimentazione, mancato avanzamento e posizione di presa instabile. Questi problemi potrebbero fermare la linea o creare errori di posizionamento.
Ecco perché la qualità della giunzione conta tanto quanto la velocità dell’operazione. La giunzione rapida è utile solo quando la giunzione finale può passare in modo affidabile attraverso l"alimentatore.
Una buona giunzione dovrebbe essere forte, piatta e accuratamente allineata. Dovrebbe consentire all"alimentatore di continuare a spostare il nastro senza resistenza improvvisa. Quando ciò accade, il processo di prelievo e posizionamento rimane più stabile.
Per i team di produzione, ciò significa meno interruzioni e maggiore sicurezza durante il cambio bobina.
Il cambio del materiale non si limita alla semplice sostituzione di una bobina. Implica anche l"identificazione del materiale corretto, la preparazione della bobina successiva, la verifica dell"impostazione, il mantenimento della stabilità dell"alimentatore e la fornitura dei componenti giusti al programma di posizionamento.
Una macchina di giunzione SMT aiuta con la connessione fisica tra le bobine. Tuttavia, un processo di sostituzione completo può includere anche la verifica dei codici a barre, la gestione degli alimentatori, l"allestimento dei kit, il monitoraggio dei materiali e la pianificazione della produzione.
Quando queste fasi lavorano insieme, la fabbrica può ridurre le interruzioni della linea e migliorare la continuità della produzione.
Il carico di lavoro degli operatori è un fattore importante nella produzione di SMT. Quando gli operatori devono gestire molti alimentatori, bobine e cambi contemporaneamente, gli errori diventano più probabili. Una macchina per la giunzione di bobine di componenti riduce il lavoro manuale ripetitivo e offre agli operatori un processo più chiaro e controllato.
Questo è uno dei motivi per cui la giunzione automatica delle bobine è particolarmente utile nelle linee con frequenti cambi di prodotto o un elevato consumo di componenti.
Prima di utilizzare una giunzione SMT in produzione, le fabbriche dovrebbero verificare diversi dettagli pratici. L"obiettivo è garantire che la macchina corrisponda ai materiali effettivi e ai requisiti della linea.
Componenti diversi utilizzano larghezze di nastro diverse. Le larghezze comuni del nastro portante SMT includono 8 mm, 12 mm, 16 mm e 24 mm. Una macchina adatta dovrebbe supportare le dimensioni del nastro utilizzate più spesso nella linea di produzione.
Nastro danneggiato, bordi piegati o una cattiva gestione della bobina possono compromettere la giunzione. Gli operatori dovrebbero controllare le condizioni del nastro prima di unire due bobine, soprattutto quando si tratta di componenti sensibili o di alto valore.
La giunzione finale deve passare attraverso l"alimentatore senza intoppi. Anche se il nastro viene unito con successo, il processo non è completo a meno che l"alimentatore non sia in grado di gestire la giunzione senza resistenza o inceppamenti.
Le apparecchiature automatiche riducono i requisiti di abilità manuale, ma non eliminano la necessità di disciplinare il processo. Gli operatori devono comprendere la corretta direzione del nastro, la verifica del materiale e la risoluzione dei problemi di base.
Molti problemi di giunzione derivano da piccoli errori di preparazione. Questi errori sono facili da prevenire quando il processo è standardizzato.
Se il nuovo nastro viene caricato nella direzione sbagliata, l"alimentatore non può continuare correttamente. Ciò può portare a tempi di inattività, spreco di componenti o flusso di materiale errato.
Il disallineamento può creare resistenza all’alimentazione. Potrebbe anche causare l"inceppamento della giunzione all"interno del percorso dell"alimentatore. Il posizionamento accurato è essenziale per una giunzione affidabile.
Se la giunzione non è sufficientemente resistente, i nastri potrebbero separarsi durante l"alimentazione. Ciò può interrompere la produzione e richiedere il ripristino manuale.
Giuntare la bobina sbagliata è più serio di un semplice problema con il nastro. Ciò può comportare un posizionamento errato dei componenti e rischi di qualità. Per questo motivo, la giunzione dovrebbe essere collegata ad adeguate procedure di controllo del materiale.
Una fabbrica dovrebbe prendere in considerazione la giunzione automatica quando i cambi delle bobine avvengono con una frequenza tale da influire sui tempi di attività, sull’efficienza della manodopera o sulla stabilità della produzione.
Nella produzione in grandi volumi, le bobine dei componenti si consumano rapidamente. I frequenti cambi di bobina creano molte opportunità di tempi di inattività. La giunzione automatica aiuta a ridurre queste perdite ripetute.
La produzione ad alto mix spesso coinvolge molti tipi di componenti e cambi di bobina. Un processo di giunzione standardizzato aiuta gli operatori a gestire la complessità in modo più efficace.
Quando i programmi di produzione sono serrati, anche brevi interruzioni possono influire sulla consegna. La giunzione automatica supporta un flusso di materiale più fluido e aiuta a proteggere la linea in uscita.
Una giunzione SMT collega i nastri dei componenti durante il cambio bobina in modo che la linea SMT possa continuare a funzionare con meno interruzioni. Preparando, allineando e unendo i nastri di supporto, supporta un processo di giunzione automatica del nastro più stabile e riduce i tempi di inattività causati dalla sostituzione della bobina.
Comprendere come funziona la giunzione SMT aiuta le fabbriche a prendere decisioni migliori sulla gestione degli alimentatori, sul cambio dei materiali e sull'efficienza della linea. Per la produzione in volumi ridotti, la giunzione manuale potrebbe essere ancora sufficiente. Ma per le linee SMT ad alto volume o ad alto mix, una giunzione automatica di bobine di componenti può migliorare l'uniformità, ridurre la pressione dell'operatore e supportare la produzione continua.
Se la vostra fabbrica desidera migliorare l"efficienza del cambio bobina, il passo successivo è valutare le larghezze effettive del nastro, i tipi di alimentatori, il tasso di consumo della bobina e i costi dei tempi di inattività. Questi fattori ti aiuteranno a scegliere la giusta soluzione di giunzione per la tua linea SMT.
Una macchina di giunzione SMT viene utilizzata per unire l"estremità del nastro di una bobina componente con l"inizio di un"altra bobina. Ciò aiuta l"alimentatore a continuare a fornire componenti alla macchina pick and place con meno interruzioni. Viene utilizzato principalmente per ridurre i tempi di inattività durante il cambio dei materiali e migliorare la continuità della produzione nelle catene di montaggio SMT.
Una macchina di giunzione SMT funziona preparando, allineando e unendo insieme due nastri portanti. L"operatore carica il nastro vecchio e quello nuovo e la macchina aiuta a posizionarli accuratamente prima di effettuare la giunzione. Nei modelli automatici, il processo può includere il rilevamento, il taglio, l"allineamento e la pressatura per creare una connessione stabile per il funzionamento dell"alimentatore.
Il processo di giunzione automatica del nastro è un metodo controllato per collegare nastri a due componenti con l"aiuto di una macchina. Di solito include la preparazione del nastro, l"allineamento, l"unione e il controllo finale. Rispetto alla giunzione manuale, la giunzione automatica migliora l"uniformità e aiuta a ridurre gli errori causati dall"affaticamento dell"operatore o dall"allineamento impreciso della mano.
Sì, una giunzione SMT può ridurre i tempi di fermo macchina rendendo il cambio bobina più veloce e più stabile. Quando si collega una nuova bobina prima che il vecchio nastro sia completamente esaurito, l"alimentatore può continuare a fornire i componenti senza lunghe soste. Ciò è particolarmente utile nelle linee SMT ad alto volume con frequenti cambi di bobina.
Prima di scegliere una macchina per la giunzione di bobine di componenti, verificare la compatibilità della larghezza del nastro, la compatibilità dell"alimentatore, la velocità di giunzione, la stabilità operativa, le funzioni di verifica e il supporto post-vendita. La scelta migliore dipende dal volume di produzione, dalla frequenza di cambio materiale, dal carico di lavoro dell"operatore e dal tipo di componenti utilizzati sulla linea SMT.
