I.C.T-A40
I.C.T
| Quantità: | |
|---|---|

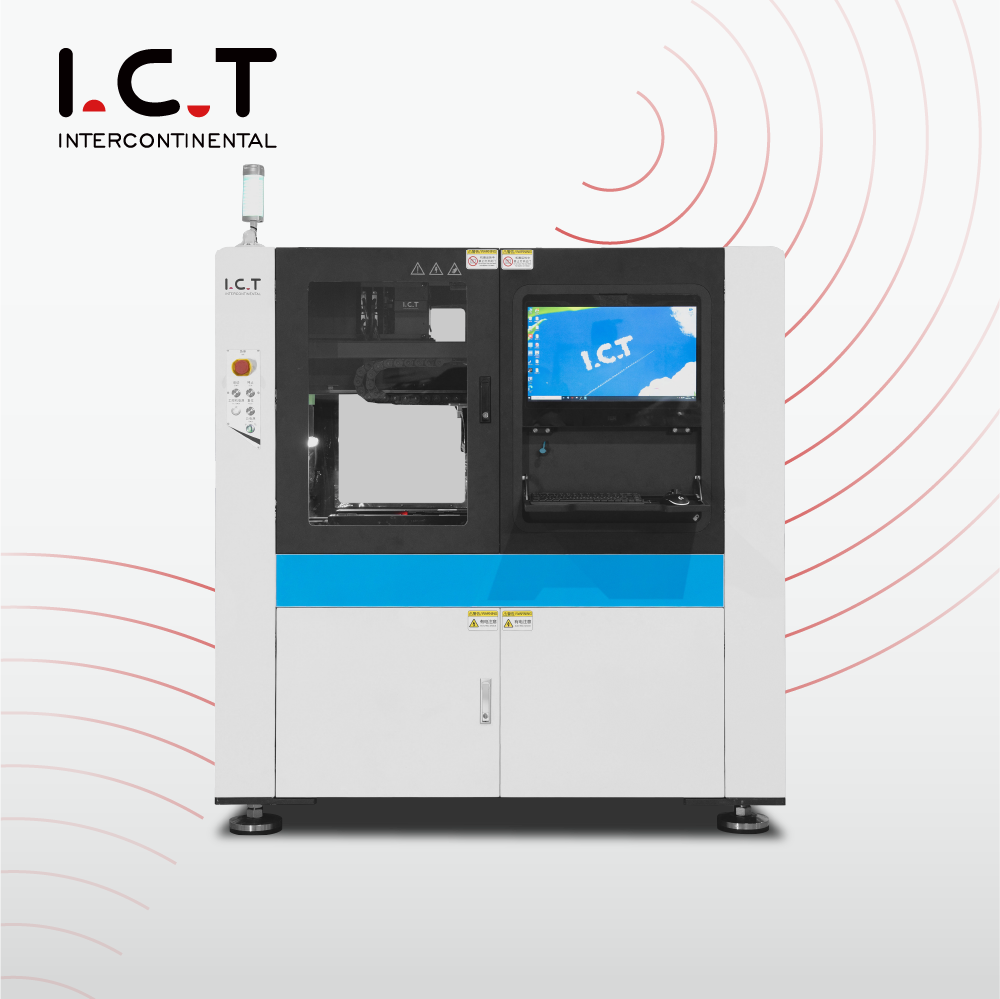

| I.C.T Tester per sonde volanti A40
Il I.C.T tester a sonde mobili A40 è un tester a sonde mobili ad alta precisione per PCBA che utilizza sonde in rapido movimento per controllare i circuiti stampati assemblati senza alcun dispositivo. Trova difetti come circuiti aperti, cortocircuiti, componenti errati e parti mancanti in modo rapido e accurato. Questo sistema combina una tecnologia di azionamento avanzata con un posizionamento preciso della sonda, in modo da ottenere sia un'alta velocità che una copertura eccellente. Il software è facile da usare, supporta l'importazione di file CAD e può creare automaticamente programmi di test. Consente inoltre test funzionali all'accensione e si collega ai sistemi MES per l'utilizzo in fabbrica intelligente. Rispetto ai tradizionali tester a letto d'aghi, offre molta più flessibilità, soprattutto per prototipi, piccoli lotti o schede complesse. Molti produttori di elettronica scelgono questa soluzione per migliorare il controllo qualità e ridurre i costi.
| Caratteristica

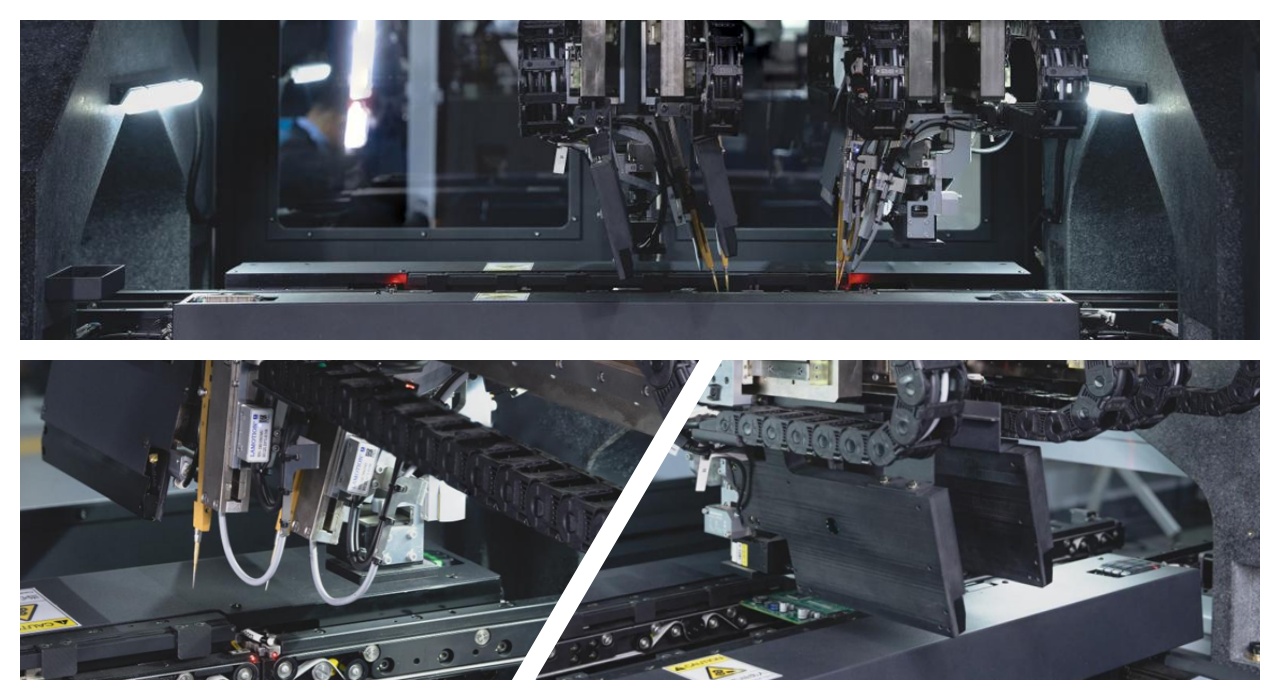

La macchina utilizza più servomotori indipendenti e viti a ricircolo di sfere ad alta precisione delle migliori marche come THK. La base in marmo offre un'eccellente stabilità e riduce le vibrazioni. Questo design consente un movimento rapido e preciso della sonda con protezione anticollisione, quindi i test rimangono sicuri e affidabili anche a velocità elevate.

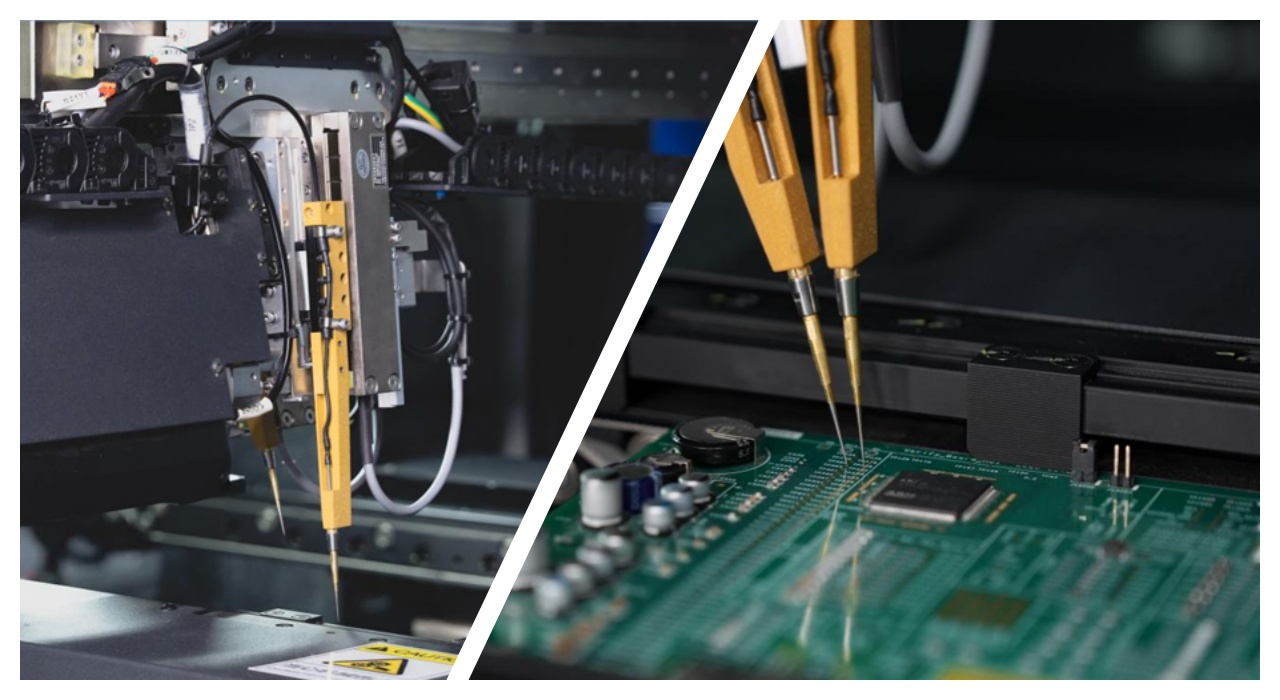

Quattro sonde superiori (6 o 8 opzionali) funzionano in modo indipendente con il proprio servocontrollo. Le funzioni di atterraggio morbido e pressione regolabile riducono al minimo eventuali segni sui componenti sensibili. Il sistema pianifica automaticamente i percorsi ottimali della sonda, aumentando l'efficienza e garantendo un'elevata copertura dei test su schede dense PCBA.

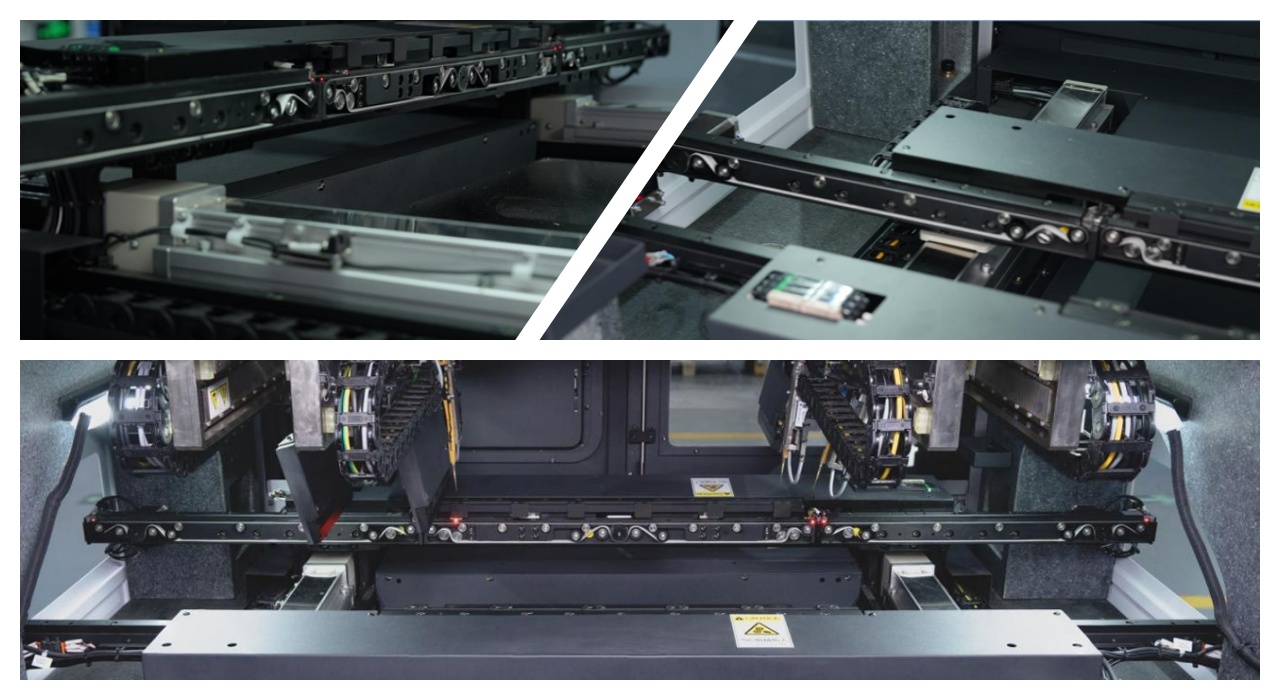

Il nastro trasportatore antistatico supporta il funzionamento regolare in linea o offline. I sensori ad alta precisione e la regolazione della larghezza servoassistita garantiscono un posizionamento accurato della tavola. La robusta piattaforma in marmo offre un forte smorzamento delle vibrazioni, creando una base stabile per risultati coerenti e di alta precisione dei test con sonda volante.
Controllo e software potenti
L'hardware di livello industriale esegue un software intuitivo in inglese e cinese. Supporta la programmazione rapida, l'importazione CAD, l'ottimizzazione dei test e l'integrazione MES. Gli operatori possono visualizzare i risultati in modo chiaro e gestire facilmente i big data, rendendo l'utilizzo quotidiano semplice ed efficiente per i team di produzione.
| Specifica
| Modello | I.C.T-A40 |
Chip minimo | 0201(0,6*0,3 mm),Opzione:01005 |
| Sonde | Prime 4 sonde, Opzione:6 (in alto:4;in basso:2);8 (in alto:4;in basso:4) |
| Driver XYZ | Vite a ricircolo di sfere |
| Precisione di posizionamento ripetuta | ±0,02 mm |
| Distanza minima tra i pin del componente | 0,20 mm |
| Contatto minimo | 0,15 mm |
| Distanza Z | -3mm~53mm |
| Area di prova massima | 500 mm*410 mm; Opzione: 640 mm*600 mm |
| Area di prova minima | 50 mm*50 mm |
| Accelerazione XY | Massimo: 3G |
| Accelerazione Z | Massimo: 20G |
| Prova la velocità | Massimo 15 passi/sec |
| Telecamera | 2 fotocamere colorate; (Opzione: 4 fotocamere colorate) |
| Pixel | 12M |
| Sensore di spostamento laser | 2 set; Opzione:4 set |
| Umidità | 30%-70% |
| Modalità in linea | sinistra (destra) dentro, destra (sinistra) fuori |
| Modalità offline | lasciato dentro, lasciato fuori |
| Trasportatore SMT larghezza | 50 mm~460 mm; Opzione: 50 mm~630 mm |
| Dimensione | L1450*L1400*A1450mm |
| Peso | 1200 kg |
* I.C.T continua a lavorare su qualità e prestazioni, specifiche e aspetto possono essere aggiornati senza preavviso.
| SMT Elenco delle apparecchiature di linea
La linea di produzione I.C.T completamente automatica SMT è dotata di attrezzature avanzate per un assemblaggio PCB efficiente e preciso. La linea SMT completamente automatizzata comprende un caricatore, una stampante automatica per un'applicazione accurata della pasta saldante, una macchina pick-and-place per il posizionamento preciso dei componenti, un forno di rifusione per una saldatura affidabile e un sistema AOI per un'ispezione approfondita dei difetti. Questa linea di produzione PCBA di alta qualità garantisce un funzionamento regolare, un'elevata affidabilità e un assemblaggio SMT a basso costo, soddisfacendo i diversi requisiti del settore.
| Storia di successo del cliente
Nel 2025, due ingegneri di I.C.T si sono recati in una fabbrica di PCBA in Uzbekistan che produce schede madri per computer. Il cliente aveva acquistato da noi una linea completa SMT e DIP, comprese 23 macchine come stampante per pasta saldante, macchina pick-and-place, AOI V8, saldatura ad onda W2 e miscelatore per pasta saldante. I nostri ingegneri hanno completato con successo l'installazione in loco e la formazione completa. Hanno insegnato al team del cliente come utilizzare tutte le apparecchiature in modo sicuro ed efficiente. Dopo la formazione, la fabbrica può gestire la produzione in modo indipendente con qualità stabile e rendimento più elevato. Il cliente è rimasto molto soddisfatto del processo regolare e del nostro supporto professionale, che lo ha aiutato ad avviare rapidamente la produzione di massa.
| Formazione e supporto professionale
I.C.T fornisce supporto completo dall'installazione al funzionamento quotidiano. I nostri ingegneri esperti viaggiano in tutto il mondo per installare apparecchiature, eseguire la messa in servizio e fornire formazione pratica presso la vostra fabbrica. Insegniamo al tuo team come programmare, utilizzare, mantenere e risolvere i problemi del tester a sonda volante e di altre macchine SMT/DIP. Dopo la formazione, i clienti possono gestire autonomamente la produzione in tutta sicurezza. Offriamo inoltre supporto tecnico continuo, fornitura di pezzi di ricambio e assistenza remota per risolvere rapidamente i problemi. Il nostro obiettivo è un avvio a rischio zero e prestazioni affidabili a lungo termine per ogni cliente.
| Elogio del cliente
I clienti elogiano i nostri ingegneri per le loro capacità professionali, pazienza e spiegazioni chiare durante l'installazione e la formazione. Molti sottolineano l'elevata precisione e affidabilità del tester a sonda mobile, sottolineando che rileva rapidamente i difetti senza danneggiare le schede. Apprezzano anche il nostro imballaggio accurato e il trasporto sicuro, quindi le macchine arrivano in perfette condizioni anche dopo spedizioni a lunga distanza. I clienti apprezzano particolarmente la nostra rapida risposta alle domande: il supporto tecnico risponde rapidamente e risolve i problemi in modo efficace, aiutandoli a mantenere la produzione senza intoppi.
| La nostra certificazione
Le apparecchiature I.C.T soddisfano gli standard internazionali con certificazione CE per la sicurezza, conformità RoHS per la protezione ambientale e ISO9001 per la gestione della qualità. Deteniamo inoltre numerosi brevetti per tecnologie chiave nel software di controllo delle sonde, atterraggio morbido e test. Queste certificazioni e brevetti dimostrano il nostro impegno per l'alta qualità, l'affidabilità e l'innovazione in ogni tester a sonda mobile che costruiamo.
| Chi siamo e la fabbrica
I.C.T, fondata nel 2012, dispone di un proprio team di ricerca e sviluppo e di un moderno stabilimento di produzione a Dongguan, in Cina. Con 89 membri dello staff, tra cui 20 ingegneri esperti, e una struttura di 12.000 m², siamo cresciuti rapidamente e ora serviamo oltre 1.600 clienti in 72 paesi. Progettiamo e produciamo internamente soluzioni complete SMT, DIP e PCBA. Ogni macchina viene sottoposta a severi processi di test e controllo qualità per garantire prestazioni ottimali e una lunga durata. La nostra rete globale di centri vendita e assistenza fornisce un supporto rapido e affidabile in tutto il mondo.
