Nella moderna produzione SMT, la maggior parte dei problemi di qualità non hanno origine nel posizionamento o nella rifusione dei componenti. Iniziano molto prima, nella fase di stampa della pasta saldante. I difetti di ispezione della pasta saldante sono spesso i primi segnali visibili che un processo SMT sta andando fuori controllo, anche quando i processi a valle sembrano ancora stabili.
L'ispezione della pasta saldante (SPI) svolge un ruolo unico nelle linee SMT perché è il primo punto di controllo della qualità completamente quantitativo. A differenza di AOI o dei test funzionali, che rilevano i difetti dopo che il valore è già stato aggiunto alla scheda, SPI valuta se le basi del processo di assemblaggio sono corrette prima che i componenti vengano posizionati. Quando i difetti di ispezione della pasta saldante vengono ignorati o interpretati erroneamente, i produttori spesso riscontrano una serie di problemi a valle come la rimozione definitiva, giunti di saldatura insufficienti, ponti di saldatura e vuoti BGA.
Nella produzione di componenti elettronici ad alta affidabilità, SPI non viene più considerata una semplice fase di ispezione. I produttori automobilistici, industriali ed EMS utilizzano sempre più i difetti di ispezione della pasta saldante come indicatori principali delle prestazioni di rendimento, anziché attendere i guasti al AOI o al test funzionale. Questo cambiamento riflette un movimento più ampio verso il controllo dei processi SMT basato sui dati.
Per comprendere appieno perché si verificano difetti di ispezione della pasta saldante e perché sono così critici, è essenziale capire innanzitutto come funzionano le macchine per l'ispezione della pasta saldante nelle moderne linee di produzione SMT. Una chiara comprensione dei principi SPI, della logica di misurazione e dell'integrazione del sistema aiuta a spiegare perché molti difetti hanno origine nella fase di stampa piuttosto che in una fase successiva del processo.
Questo articolo si concentra sui difetti di ispezione della pasta saldante più comuni in SMT, ne spiega le cause principali e, cosa più importante, fornisce metodi pratici per risolverli in ambienti di produzione reali.

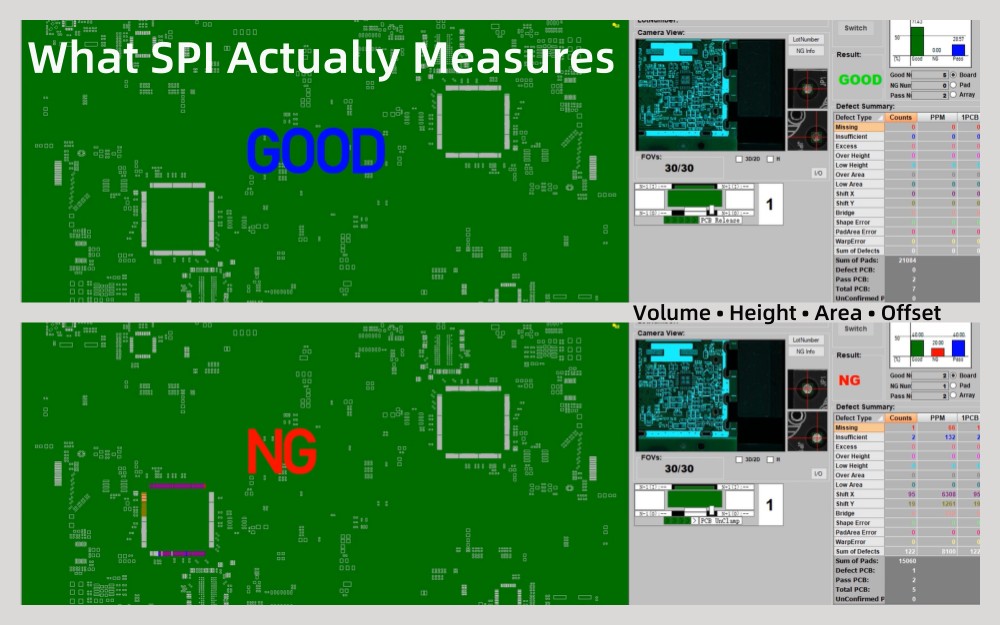

I difetti di ispezione della pasta saldante si riferiscono alle deviazioni rilevate durante la misurazione SPI che indicano un deposito improprio della pasta saldante sulle piazzole PCB. Queste deviazioni non si limitano a evidenti errori di stampa. In pratica, molti difetti SPI rientrano nei limiti di tolleranza, ma rappresentano comunque un serio rischio per la resa e l'affidabilità a lungo termine.
I parametri tipici SPI includono il volume della pasta saldante, l'altezza, l'area, l'offset e la consistenza della forma. Un difetto può essere segnalato quando uno qualsiasi di questi parametri si discosta dalla linea di base prevista o mostra variazioni anomale su più schede. È importante sottolineare che i difetti SPI dovrebbero essere visti come indicatori di processo piuttosto che semplici risultati di tipo pass-or-fail.
Ad esempio, una riduzione graduale del volume di pasta durante un ciclo di produzione potrebbe non attivare immediatamente gli allarmi NG. Tuttavia, spesso segnala l'ostruzione dello stencil, il degrado della pasta saldante o parametri di stampa instabili. Trattare SPI come uno strumento statistico e basato sulle tendenze è essenziale per un controllo efficace dei difetti.
Il processo di stampa della pasta saldante determina la quantità e la geometria della lega saldante disponibile per ciascun giunto. Una volta posizionati e rifusi i componenti, diventa impossibile aggiungere saldatura dove manca o rimuovere saldatura dove è eccessiva senza rilavorazione.
Di conseguenza, i difetti SPI sono tra i primi e più accurati indicatori di perdita di rendimento. Una pasta saldante insufficiente porta a giunzioni o aperture deboli, una pasta eccessiva aumenta il rischio di ponti e il disallineamento della pasta provoca difetti non bagnati o 'head-in-pillow', specialmente su package a passo fine e BGA.
Dal punto di vista sia della qualità che dei costi, correggere i problemi nella fase SPI è molto più efficiente che correggere i difetti dopo il riflusso. Un singolo aggiustamento guidato da SPI può prevenire dozzine di difetti a valle.

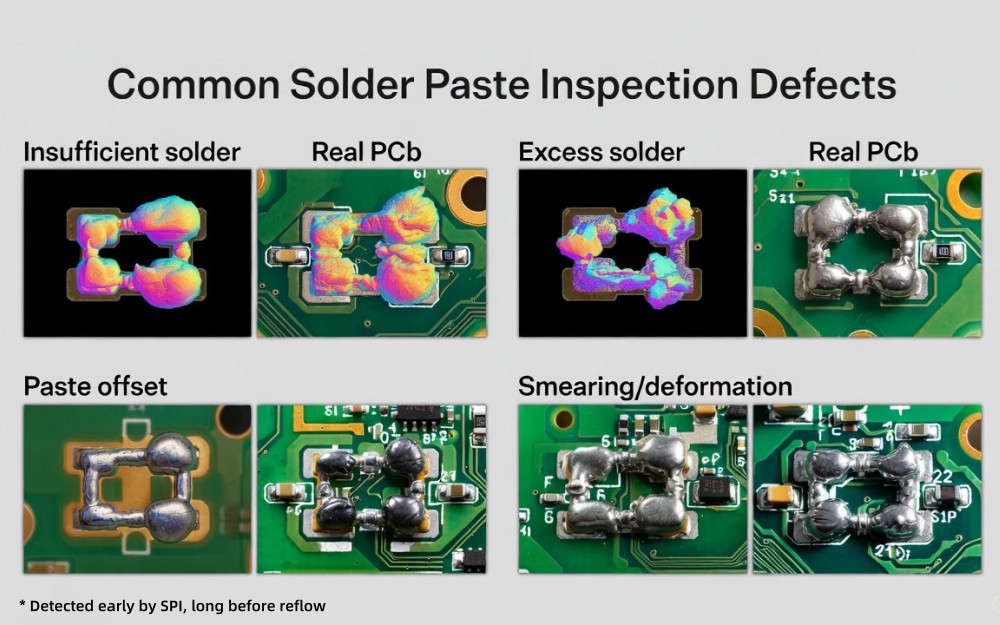

Questa sezione descrive i difetti riscontrati più frequentemente durante l'ispezione della pasta saldante, concentrandosi su come appaiono nei dati SPI, sul motivo per cui si verificano e sui rischi che introducono.
La pasta saldante insufficiente è uno dei difetti SPI più comuni e più critici. Nei sistemi SPI, generalmente appare come un volume basso, un'altezza ridotta o un riempimento dell'apertura incompleto.
Le cause più comuni includono uno spessore inadeguato della matrice, aperture ostruite o usurate, una pressione insufficiente della racla e un'attività degradata della pasta saldante. Fattori ambientali come la bassa umidità o condizioni di conservazione inadeguate della pasta possono peggiorare ulteriormente il problema.
Dal punto di vista SPI, la pasta insufficiente spesso si presenta come una tendenza al ribasso costante piuttosto che come fallimenti casuali. Se non corretto, porta direttamente a giunti aperti, connessioni di saldatura deboli e fallimenti nei test funzionali.
Un eccesso di pasta saldante può sembrare meno rischioso di una pasta insufficiente, ma spesso provoca difetti più gravi. SPI identifica la pasta in eccesso attraverso misurazioni di volume e altezza aumentate, talvolta accompagnate da forme di pasta distorte.
L'eccesso di pasta saldante è comunemente causato da aperture dello stencil sovradimensionate, da un'eccessiva pressione della spatola o da un cedimento della pasta. Nei progetti ad alta densità, anche un minimo eccesso di volume può aumentare significativamente il rischio di ponti di saldatura durante la rifusione.
I dati SPI consentono agli ingegneri di distinguere tra un eccesso localizzato causato dalla progettazione dell'apertura e un eccesso sistemico causato dai parametri di stampa, qualcosa che l'ispezione visiva da sola non può ottenere in modo affidabile.
L'offset della pasta saldante si verifica quando i depositi di pasta sono disallineati rispetto alle piazzole PCB. I sistemi SPI rilevano questo difetto attraverso l'analisi dell'offset XY e le misurazioni della deviazione del baricentro.
Le cause tipiche includono un allineamento impreciso della scheda, uno spostamento della matrice, un bloccaggio instabile o una deformazione del PCB. Nelle applicazioni a passo fine e micro-BGA, anche piccoli offset possono provocare un collasso irregolare della saldatura o una bagnatura insufficiente.
SPI è particolarmente prezioso in questo caso perché può distinguere il vero disallineamento dalle illusioni visive che possono apparire accettabili agli operatori in officina.
I difetti di smearing e di deformazione della forma sono spesso sottovalutati perché non sempre attivano allarmi basati sul volume. I sistemi SPI rilevano questi problemi analizzando la geometria della pasta, la definizione dei bordi e la distribuzione dell'altezza.
Le cause più comuni includono un angolo della racla non corretto, una velocità di stampa eccessiva, una scarsa reologia della pasta o stampini contaminati. Questi difetti spesso determinano una bagnatura della saldatura incoerente e una diffusione imprevedibile della saldatura durante la rifusione.
Molti difetti di ispezione della pasta saldante sono difficili da giudicare a occhio. Un deposito può apparire visivamente accettabile ma non rientrare nei limiti del processo stabile se misurato quantitativamente.
Questo è il motivo per cui gli allarmi SPI vengono talvolta liquidati come 'troppo sensibili'. In realtà, SPI non rileva i difetti prima perché è più severo: li rileva prima perché misura ciò che l'occhio umano non può. Comprendere questa differenza è fondamentale per un'adozione efficace di SPI.

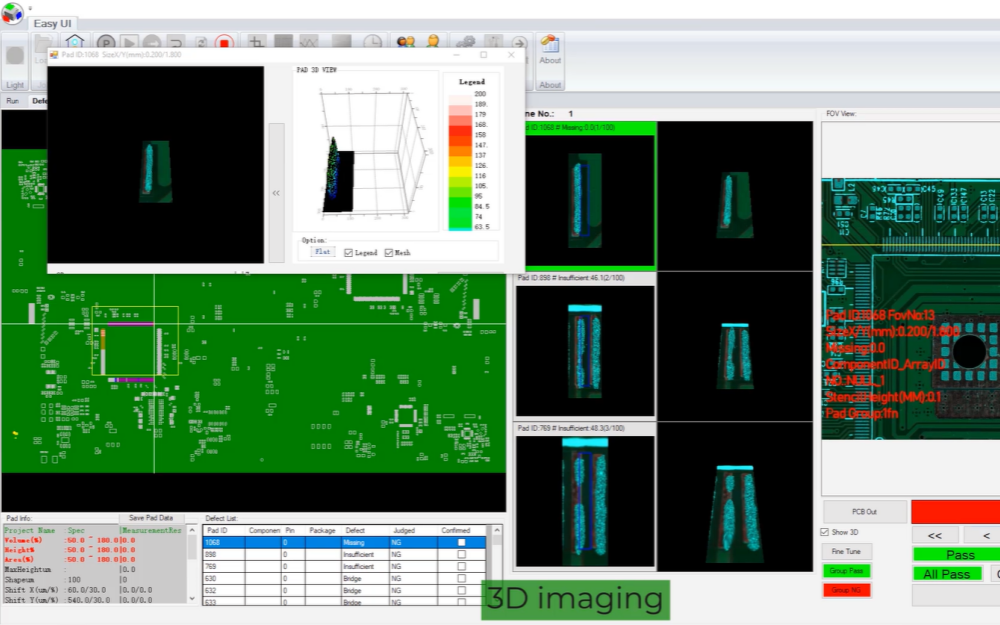

Il design di stampino ha un impatto diretto e misurabile sull'efficienza di trasferimento della pasta saldante. Le dimensioni dell'apertura, la forma, la finitura della parete e il rapporto dell'area influiscono tutti sulla coerenza del rilascio della pasta.
Un design scadente dello stencil spesso si traduce in difetti sistematici SPI come un volume basso o un'elevata variazione tra i pad. I dati SPI forniscono un feedback oggettivo che aiuta gli ingegneri a convalidare i progetti degli stampini prima che i difetti si propaghino nella produzione di massa.
Le proprietà della pasta saldante come la viscosità, il contenuto di metallo e l'attività del flusso svolgono un ruolo importante nelle prestazioni di stampa. Una temperatura di conservazione non corretta, un tempo di riscaldamento insufficiente o un tempo aperto eccessivo portano spesso a SPI difetti.
I problemi relativi ai materiali spesso appaiono in SPI come una maggiore variazione piuttosto che come guasti improvvisi. Senza l'analisi delle tendenze SPI, questi problemi vengono spesso diagnosticati erroneamente come problemi delle apparecchiature.
I parametri di stampa chiave includono la pressione della racla, la velocità di stampa, la velocità di separazione e la distanza di interruzione. Ciascun parametro influisce in modo diverso sulla deposizione della pasta.
SPI consente agli ingegneri di ottimizzare questi parametri sulla base di dati quantitativi anziché di tentativi ed errori. Quando gli aggiustamenti sono guidati dalle tendenze SPI, i tassi di difetti diminuiscono in modo significativo e la stabilità del processo migliora.

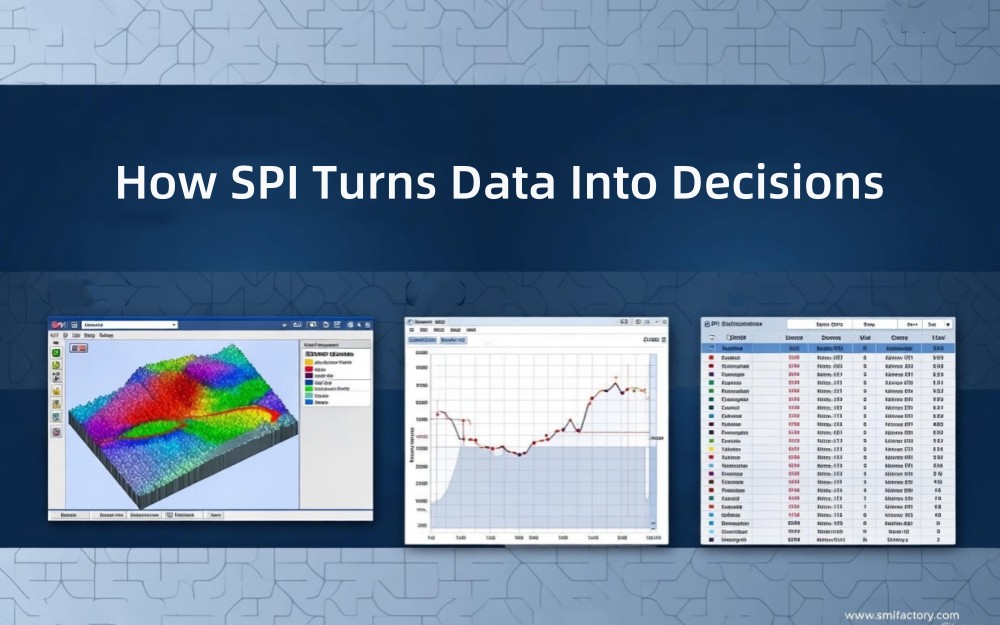

I moderni sistemi SPI utilizzano la tecnologia di misurazione 3D per valutare il volume, l'altezza e l'area della pasta saldante. Il volume è in genere il parametro più critico perché è direttamente correlato alla formazione del giunto di saldatura.
Le misurazioni dell'altezza e dell'area forniscono ulteriori informazioni sulla distribuzione della pasta e sulla consistenza della forma. Insieme, questi parametri formano un quadro completo della qualità della pasta che non può essere ottenuto tramite l’ispezione 2D.
Non tutti gli allarmi SPI rappresentano un vero problema di processo. Le false chiamate spesso derivano da un'impostazione di base inadeguata, da schede di riferimento incoerenti o da impostazioni di tolleranza troppo aggressive per l'effettiva capacità del processo.
Comprendere il processo di ispezione SPI nelle linee SMT è essenziale per distinguere i difetti reali dal rumore di misurazione. Una configurazione strutturata di SPI, che copre la convalida della golden board, la definizione della linea di base e il monitoraggio delle tendenze basato su SPC, garantisce che SPI funzioni come uno strumento affidabile di controllo del processo piuttosto che una fonte di allarmi non necessari.
Un errore comune è trattare SPI come un sistema di ricerca dei difetti invece che come un meccanismo di costruzione di base. Le linee stabili SMT non sono definite dall'assenza di allarmi, ma dalla distribuzione coerente dei dati e dal comportamento prevedibile del processo.

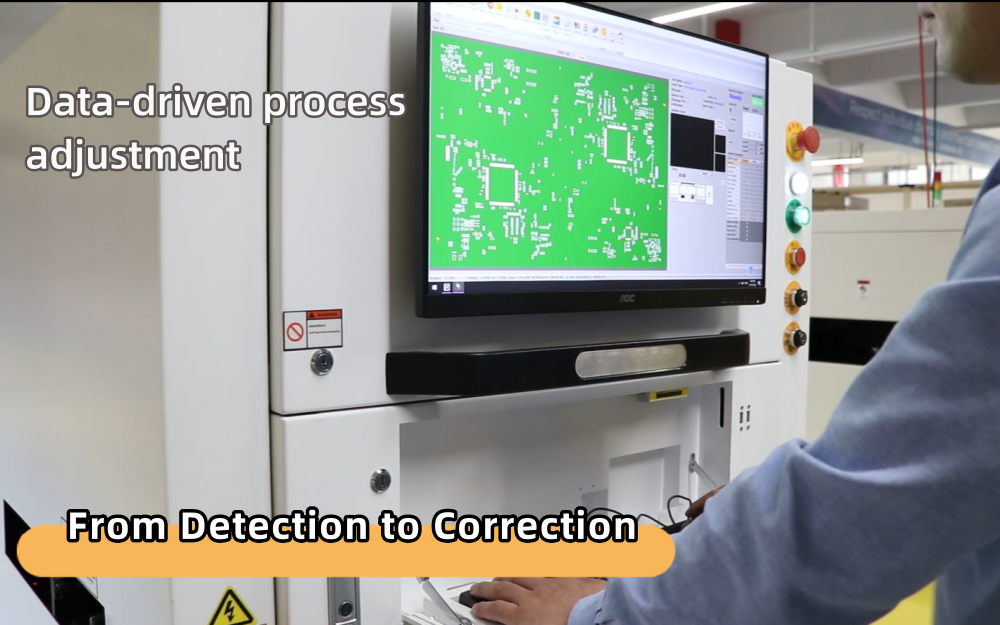

La correzione dei difetti SPI inizia con aggiustamenti dei processi controllati e basati sui dati. Le modifiche alla pressione della racla, alla velocità di stampa o ai parametri di separazione dovrebbero essere guidate dalle tendenze SPI piuttosto che da allarmi isolati.
Gli aggiustamenti incrementali seguiti da una verifica immediata SPI consentono agli ingegneri di confermare i miglioramenti prima che i difetti si propaghino a valle.
La stabilità dell'attrezzatura è essenziale per ottenere risultati SPI accurati. La precisione dell'allineamento della stampante, la ripetibilità del montaggio dello stencil e la calibrazione SPI influenzano tutti l'affidabilità dell'ispezione.
La calibrazione regolare e la manutenzione preventiva garantiscono che i dati SPI riflettano le reali condizioni di processo anziché la deriva dell'apparecchiatura.
Le strategie preventive includono la pulizia di routine degli stampini, la gestione controllata della pasta saldante e il monitoraggio continuo delle tendenze di SPI. Quando SPI è integrato nella pianificazione della manutenzione preventiva, la ricorrenza dei difetti diminuisce in modo significativo.
I dati SPI possono essere correlati con i risultati AOI e dei raggi X per stabilire modelli di qualità predittiva. Ad esempio, un volume di pasta costantemente basso sugli assorbenti BGA è spesso correlato a svuotamenti o difetti della testa nel cuscino rilevati dopo il riflusso.
Nelle linee SMT avanzate, il feedback SPI viene utilizzato per attivare azioni correttive o manutenzione preventiva prima che i difetti compaiano a valle. Questo approccio a circuito chiuso trasforma SPI da uno strumento di ispezione passiva in un sistema di controllo attivo del processo.
In diversi ambienti di produzione SMT, i produttori hanno ottenuto miglioramenti misurabili della resa ristrutturando la loro strategia SPI. Ottimizzando il posizionamento di SPI, perfezionando i parametri e formando gli operatori per interpretare correttamente i dati, i tassi di difetto sono stati ridotti senza aumentare i tempi di ispezione.
Questi casi dimostrano che l'efficacia di SPI dipende più dall'integrazione del sistema e dalla comprensione del processo che dalle specifiche della singola macchina.
La posizione di SPI all'interno della linea SMT determina quali difetti possono essere rilevati precocemente e corretti in modo efficiente. Il corretto posizionamento di SPI riduce al minimo le rilavorazioni e migliora la stabilità complessiva del processo.
La produzione ad alto mix e a basso volume richiede una programmazione flessibile SPI, mentre le linee ad alto volume e quelle automobilistiche danno priorità alla stabilità e alla coerenza dei dati. Selezionare la capacità di SPI in base ai requisiti di produzione è essenziale per il successo a lungo termine.
Controllare i difetti di ispezione della pasta saldante non significa aggiungere ulteriori passaggi di ispezione, ma piuttosto progettare la linea SMT in modo che i difetti vengano prevenuti, rilevati tempestivamente e corretti sistematicamente.
I.C.T si avvicina a SPI da una prospettiva di linea completa di SMT piuttosto che trattarlo come una macchina autonoma. Durante la pianificazione della linea SMT, I.C.T valuta il tipo di prodotto, la densità dei componenti, il volume di produzione e gli obiettivi di qualità per determinare come SPI dovrebbe interagire con le stampanti, le macchine di posizionamento e i sistemi di ispezione a valle.
Oltre alla selezione dell'attrezzatura, I.C.T supporta i clienti con l'impostazione del processo, la definizione dei parametri SPI e la formazione degli operatori. Ciò garantisce che i dati SPI vengano interpretati e utilizzati correttamente per l'ottimizzazione del processo invece di generare false chiamate non necessarie.
Aiutando i produttori a considerare SPI come uno strumento decisionale piuttosto che un semplice punto di ispezione, I.C.T consente ai clienti di trasformare i difetti di ispezione della pasta saldante in informazioni utili che migliorano la stabilità complessiva della linea SMT.
I difetti di ispezione della pasta saldante non sono semplici risultati dell'ispezione, ma sono segnali precoci di instabilità del processo. Se adeguatamente compreso e gestito, SPI diventa uno degli strumenti più potenti per migliorare la resa e l'affidabilità nella produzione SMT.
Concentrandosi sulle cause profonde, sfruttando il feedback SPI e integrando l'ispezione in una strategia di qualità a circuito chiuso, i produttori possono passare dalla correzione reattiva dei difetti al controllo proattivo del processo. Per i produttori che cercano una produzione SMT stabile e scalabile, il controllo dei difetti di ispezione della pasta saldante è uno dei punti di partenza più efficaci.
1. Qual è il difetto più comune nel controllo della pasta saldante?
La pasta saldante insufficiente è il difetto SPI osservato più frequentemente e una delle principali cause di giunti di saldatura aperti.
2. È possibile SPI eliminare completamente i difetti di saldatura?
SPI non è in grado di eliminare i difetti da solo, ma riduce significativamente il tasso di difetti se utilizzato come parte di un processo a ciclo chiuso.
3. Con quale frequenza dovrebbero essere rivisti i parametri SPI?
I parametri SPI dovrebbero essere rivisti ogni volta che cambiano materiali, design o condizioni ambientali.
4. SPI è necessario per la produzione di SMT a basso volume?
SÌ. Anche nella produzione in volumi ridotti, SPI fornisce preziose informazioni sulla stabilità del processo e aiuta a prevenire costose rilavorazioni.
