I.C.T
| Quantità: | |
|---|---|

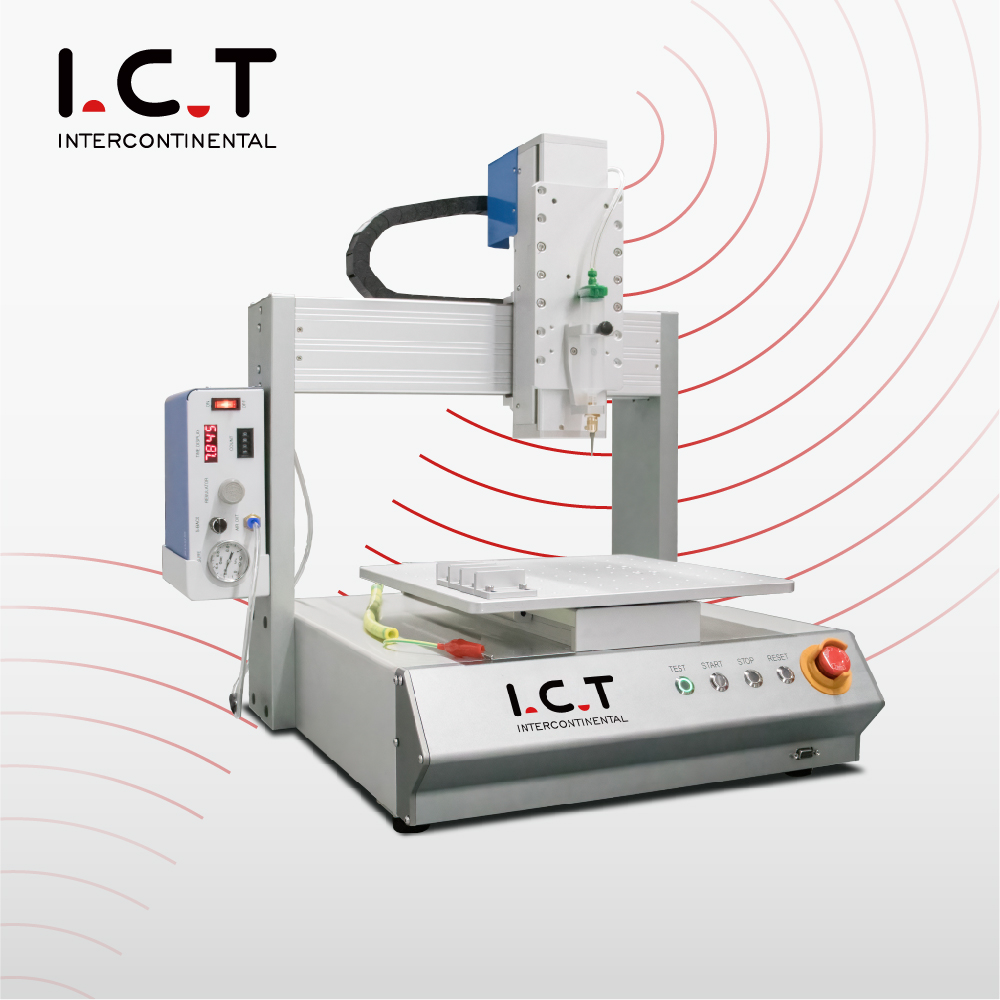

La soluzione di saldatura robotizzata in linea I.C.T è progettata per l'erogazione controllata di pasta saldante e fluidi nella produzione elettronica. È adatto per il fissaggio di parti PCB, l'imballaggio di semiconduttori, l'erogazione di LED, l'incollaggio di lenti ottiche, l'incollaggio di chip, la sigillatura di batterie e altri processi di piccole parti. Il sistema può funzionare con pasta saldante, colla UV, resina epossidica, colla rossa, colla argento, silicone, pasta termica e vernice trasparente. Gli operatori possono impostare percorsi di movimento, tempo di erogazione, velocità e tempo di arresto tramite un semplice controller portatile LCD. Con dimensioni compatte e programmazione flessibile, è adatto alla produzione di campioni, stazioni di riparazione, laboratori di ingegneria e aree di produzione di piccole e medie dimensioni.
Questa saldatrice robotizzata in linea utilizza un pannello LCD e un dispositivo di programmazione portatile, in modo che l'operatore possa creare programmi senza una complessa configurazione del computer. L'interfaccia è di facile comprensione, il che aiuta i nuovi utenti a iniziare più velocemente e riduce i tempi di formazione in officina. Gli operatori possono regolare la velocità di erogazione, lo spessore del materiale, il tempo di erogazione e il tempo di arresto attraverso chiare impostazioni dei parametri. Ciò è utile quando una fabbrica gestisce diversi modelli PCB o piccoli lotti di produzione. Aiuta inoltre i team di ingegneri a testare nuovi processi di pasta saldante prima di trasferirli in un flusso di produzione più ampio.
La macchina supporta l'erogazione di punti, linee, superfici, archi, cerchi, curve irregolari e traiettorie 3D non piane. Ciò offre agli ingegneri di processo un maggiore controllo quando la forma del prodotto non è semplice. Per pannelli con diverse disposizioni dei componenti, aree di incollaggio o punti di erogazione speciali, la macchina può seguire il percorso richiesto invece di forzare il processo in uno schema fisso. Supporta inoltre funzioni di array, navigazione grafica, inserimento di grafica comune e modifica di gruppo. Queste funzioni rendono il sistema pratico per moduli LED, assemblaggi PCB, parti ottiche, incollaggio di chip e altre attività dettagliate di produzione elettronica.
L'erogazione stabile è uno dei valori principali di questo robot distributore di pasta. Lo speciale controller di erogazione aiuta a mantenere una produzione di materiale costante, un taglio netto e una migliore rottura della colla. Ciò riduce i problemi più comuni quali perdite, incrostazioni, punti irregolari o materiale sprecato. La funzione anti-indurimento automatica aiuta inoltre a prevenire il blocco dell'ago durante il funzionamento, il che è importante per la produzione ripetuta. Quando una fabbrica lavora con pasta saldante, resina epossidica, colla rossa, colla argentata o silicone, piccoli cambiamenti nella produzione possono influire sulla qualità finale. Questa progettazione aiuta a mantenere il processo più prevedibile e più facile da gestire.
Il sistema può memorizzare 999 file di parametri, con un massimo di 65.535 punti in ciascun file. Ciò è utile per le fabbriche che devono gestire molti tipi di prodotti o ripetere ordini più vecchi. Invece di ricostruire i programmi ogni volta, gli operatori possono richiamare un file salvato e modificarlo secondo necessità. Ciò consente di risparmiare tempo e ridurre l'errore umano durante il cambio del prodotto. Per i clienti che utilizzano processi di erogazione robotizzata della pasta saldante nella produzione mista, la memoria del programma diventa un vero vantaggio quotidiano. Mantiene il lavoro organizzato e aiuta il team a spostarsi più velocemente tra campioni tecnici, esecuzioni pilota e produzione regolare.
La macchina ha una forte compatibilità con PC e può funzionare con il software Logoshop. Può importare file NC, AI, DXF, JPG, BMP, scanner e altri formati comuni dai principali software di progettazione. Ciò aiuta gli ingegneri a trasformare i disegni dei prodotti esistenti in percorsi di erogazione con meno lavoro manuale. Per prodotti personalizzati o aggiornamenti di progettazione frequenti, ciò riduce la pressione di programmazione e migliora la ripetibilità. Il robot distributore automatico di pasta saldante può anche supportare la creazione di percorsi più accurati quando il prodotto richiede curve, archi o piccole aree di erogazione speciali. Ciò è utile sia per la ricerca e sviluppo che per la produzione in lotti controllati.
Il sensore fotoelettrico importato supporta l'apprendimento automatico delle coordinate XYZ. Ciò aiuta la macchina a confermare i punti di riferimento quando si cambia tipo di prodotto o aghi diversi. Con un motore passo-passo, una trasmissione a cinghia, una guida lineare precisa e una ripetibilità XYZ di ±0,03 mm, la macchina offre un posizionamento stabile per lavori di erogazione di precisione. La precisione è importante per il fissaggio di PCB, l'incollaggio di chip, l'erogazione di LED e altre applicazioni su piccole aree. Il sistema offre anche diverse aree di lavoro, tra cui 300×300 mm, 400×400 mm e 500×500 mm. I clienti possono scegliere il modello in base alle dimensioni del prodotto, allo spazio di produzione e ai requisiti di processo.
| Specifiche del robot di erogazione della pasta saldante:
| Articolo | I.C.T-S300 | I.C.T-S300L | I.C.T-S500 |
|---|---|---|---|
| Area di lavoro | 300(X)×300(Y)×95(Z) mm | 400(X)×400(Y)×95(Z)mm | 500(X)×500(Y)×95(Z)mm |
| Dimensioni della macchina | 490(L) × 528(L) × 679(A) mm | 590(L) × 628(L) × 679(A) mm | 690(L) × 728(L) × 679(A) mm |
| Velocità di viaggio | 400 mm/sec(XY), 200 mm/sec(Z) | 400 mm/sec(XY), 200 mm/sec(Z) | 400 mm/sec(XY), 200 mm/sec(Z) |
| Carico massimo | 8 chilogrammi | 8 chilogrammi | 8 chilogrammi |
| Modalità di guida | Motore passo-passo + cinghia + guida lineare precisa | Motore passo-passo + cinghia + guida lineare precisa | Motore passo-passo + cinghia + guida lineare precisa |
| Ripetibilità XYZ | ±0,03 mm | ±0,03 mm | ±0,03 mm |
| Sistema operativo | Pannello LCD/dispositivo di programmazione portatile | Pannello LCD/dispositivo di programmazione portatile | Pannello LCD/dispositivo di programmazione portatile |
| Capacità del programma | 999 file di parametri, 65.535 punti per file | 999 file di parametri, 65.535 punti per file | 999 file di parametri, 65.535 punti per file |
| Modello di movimento | Punto a punto a 3 assi, linea continua, arco | Punto a punto a 3 assi, linea continua, arco | Punto a punto a 3 assi, linea continua, arco |
| Alimentazione elettrica | CA 220 V, 50/60 Hz, 0,5 kW | CA 220 V, 50/60 Hz, 0,5 kW | CA 220 V, 50/60 Hz, 0,5 kW |
| Peso | Circa 35kg | Circa 45kg | Circa 55 chilogrammi |
* I.C.T continua a lavorare su qualità e prestazioni, le specifiche e l'aspetto possono essere aggiornati senza particolare preavviso. Se diverso, seguire il nuovo elenco.
