| I.C.T Saldatura ad onda serie Acrab
La serie Acrab di saldatura a onda è progettata per le fabbriche che devono gestire qualsiasi cosa, dalle piccole schede di consumo alle saldatrici a onda per parti di grandi dimensioni PCB utilizzate nelle apparecchiature automobilistiche e industriali. Tre modelli coprono la larghezza di 350 mm, 450 mm e 615 mm. Integra la saldatrice a onda con flusso, preriscaldamento lungo, doppia onda ultrastabile e opzioni modulari (azoto, preriscaldamento superiore, larghezza elettrica). La potenza operativa rimane a 8-10 kW. La manutenzione senza attrezzi mantiene l'intera linea di saldatrici a onda per circuiti stampati in funzione quasi senza tempi di inattività.
| Caratteristica
L'intero gruppo di spruzzatura scorre in avanti su binari. Due ugelli giapponesi Kuroda, controllati da motori passo-passo, forniscono volume, angolo, larghezza e densità del flusso programmabili. Tutti i parametri sono salvati e ripetibili. Il ciclo di pulizia automatico e la struttura in acciaio inossidabile 316 mantengono la camera immacolata. La saldatrice ad onda con flusso è pronta per la scheda successiva in pochi secondi.
Tre zone indipendenti hanno una lunghezza totale di 1800 mm. La convezione dell'aria calda e i tubi a infrarossi portano il tunnel a 250 ℃ in quindici minuti. Il cotone isolante per alte temperature mantiene ±2 ℃ su tutta la superficie della tavola. Ogni zona utilizza un design a cassetto plug-in: i riscaldatori si sostituiscono senza attrezzi. Il modulo di preriscaldamento superiore opzionale si installa istantaneamente per pannelli molto spessi.
La catena di precisione e le robuste dita in titanio a doppio gancio trasportano tavole fino a 615 mm di larghezza senza farle cadere. Il dispositivo di ingresso sincrono brevettato garantisce un trasferimento regolare dal caricatore. Trasportatore SMT precisione della velocità ±2 mm/min. Le dita si autopuliscono durante il funzionamento. Regolazione larghezza manuale o elettrica. Questo sistema rende la saldatrice ad onda per circuiti stampati perfetta per la produzione mista.
La pentola in ghisa monopezzo con rivestimento in smalto può contenere 500-700 kg di saldatura senza piombo e non si deforma mai. Variazione dell'altezza dell'onda doppia inferiore a 0,5 mm. Il canale di ritorno automatico delle scorie rimuove i rifiuti continuamente. Il sistema opzionale di azoto riduce drasticamente l'ossidazione. Le canne escono luminose e piene. La saldatrice a onda per pezzi di grandi dimensioni PCB offre qualità di livello automobilistico ad ogni ciclo.
I ventilatori di convezione superiore ad alta potenza si attivano immediatamente dopo l'onda. Il raffreddamento forzato inferiore opzionale gestisce i pannelli multistrato. La temperatura PCB scende rapidamente senza shock termico. La superficie di saldatura si congela liscia e lucida. Le tavole escono abbastanza fredde per la movimentazione manuale. Il processo di saldatura ad onda termina con zero difetti e zero stress sui componenti.
L'ampio touchscreen mostra le curve della temperatura in tempo reale. PC+PLC con controllo PID+SSR blocca esattamente i parametri. La modalità standby riduce l'ossidazione dello stagno durante le pause. Storico completo degli allarmi e trasmissione manuale di emergenza. Certificato CE/UL. Gli operatori padroneggiano la saldatrice a onda per circuiti stampati in un turno e la gestiscono con sicurezza per anni.
| Elenco delle apparecchiature della linea DIP
| Modello | Arab 350 | Arab 450 |
| Dimensione (mm) | 4420X1420X1750 | 4420X1520X1750 |
| Alimentazione elettrica | 3P5W,380/220 V 50 Hz | 3P5W,380/220 V 50 Hz |
| Potenza di avvio | 33 kW | 33 kW |
| Potenza operativa | 8 kW | 8 kW |
| Sistema di controllo | PC+PLC | PC+PLC |
| Zona di preriscaldamento | 3 | 3 |
| Lunghezza di preriscaldamento | 1800mm | 1800mm |
| Temp. di preriscaldamento | (Temperatura ambiente) -250°C | (Temperatura ambiente) -250°C |
| PCB Larghezza (mm) | 50-350 mm | 50-450 mm |
| Dito | Dito di pressione della molla (standard); Opzione: dito che preme la molla, dito a bocca d'anatra | |
| Capacità del piatto di saldatura | 500 kg senza piombo | |
| Peso della macchina (chilogrammi) | Circa 1600 kg | Circa 1900 kg |
* I.C.T continua a lavorare su qualità e prestazioni, specifiche e aspetto possono essere aggiornati senza preavviso.
| Elenco delle apparecchiature della linea DIP

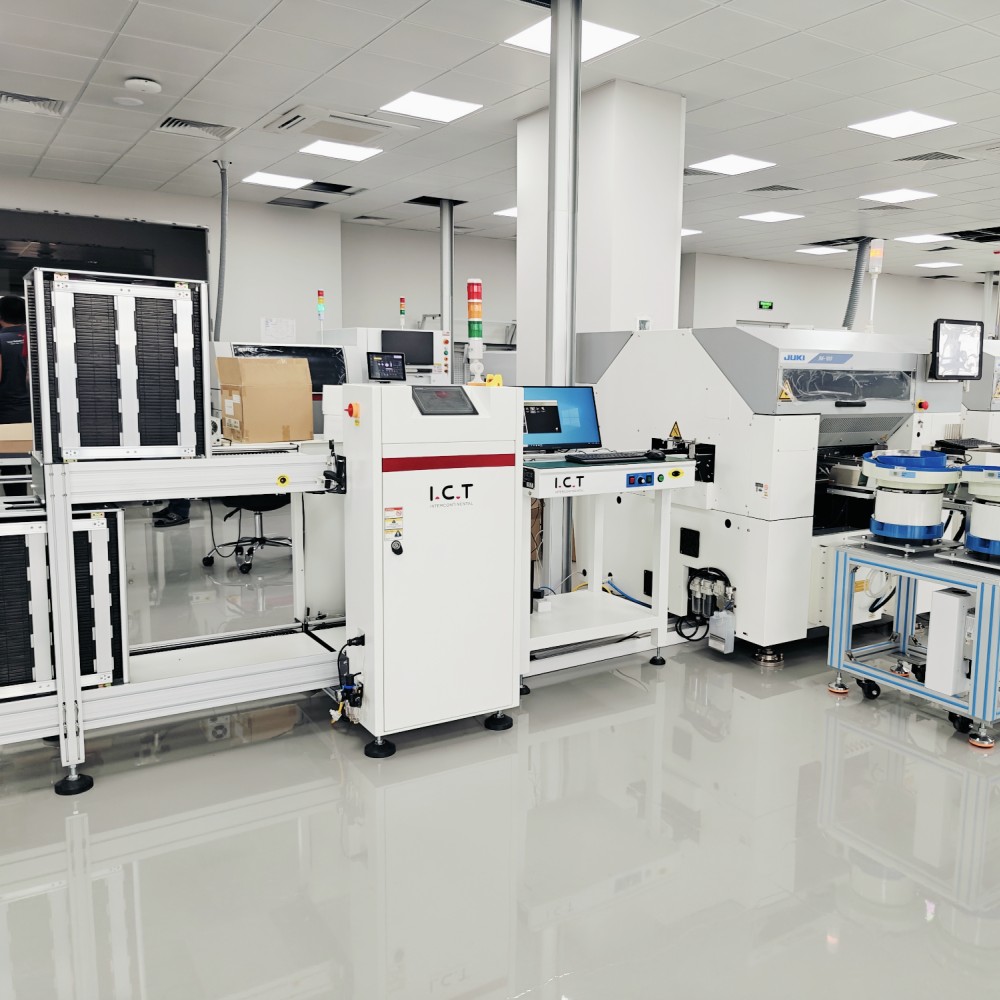

I.C.T fornisce una linea di produzione DIP completa e flessibile per l'assemblaggio a foro passante ad alta efficienza. Il sistema comprende una macchina per l'inserimento automatico per il posizionamento preciso dei componenti, un caricatore e uno scaricatore a onde per un trasferimento PCB fluido, un'affidabile saldatrice a onde e una linea di nastri di assemblaggio per l'ispezione e i test finali. Il design modulare consente facili modifiche al layout e futuri aggiornamenti. Con prestazioni stabili, basso tasso di guasto e supporto completo da parte del team globale di I.C.T, questa linea DIP aiuta le fabbriche a ridurre i costi di manodopera, migliorare la resa e soddisfare rapidamente le diverse esigenze di produzione.
| Nome prodotto | Scopo nella linea DIP |
|---|---|
| Macchina per l'inserimento automatico | Posiziona automaticamente i componenti sui PCB con precisione per la linea di produzione DIP. |
Fonde la saldatura per formare giunti solidi sui PCB durante il processo di plug-in THT. | |
Macchina di saldatura selettiva | Applica la saldatura selettivamente ad aree specifiche per un assemblaggio accurato THT |
Ispeziona i giunti di saldatura e i difetti di posizionamento sul DIP assemblato PCB. | |
Macchina di input scheda e macchina di output scheda | |
| Periferica DIP | Prodotti periferici della linea di produzione DIP |
| Video sul successo dei clienti
Nel 2023, I.C.T ha consegnato con successo una linea completa di saldatura a onda a un importante produttore di elettronica automobilistica in Messico. Il pacchetto comprendeva la saldatrice a onde Acrab-350, il caricatore a onde, lo scaricatore a onde, l'attrezzatura per l'inserimento di THT e il sistema di trasporto completo. Entro due settimane dall'arrivo, i nostri ingegneri sono arrivati per gestire l'installazione in loco, il collegamento elettrico, il debugging del processo e la formazione completa degli operatori. Dopo una settimana di intensa messa in servizio e ottimizzazione dei parametri, l'intera linea ha raggiunto un rendimento stabile al primo passaggio del 99,7% su due diversi tipi di PCBA automobilistici. Il cliente ha confermato la piena accettazione e continua a fare affidamento sul nostro team di assistenza locale per un supporto continuo.
| Servizi di esperti e formazione
I.C.T offre un vero e proprio servizio completo: progettazione del layout di fabbrica, consegna delle apparecchiature, installazione, formazione, ottimizzazione dei processi, fornitura di pezzi di ricambio e supporto tecnico a vita. Venti ingegneri in otto uffici esteri forniscono una risposta 24 ore su 24. I clienti in tutto il mondo segnalano un rendimento più elevato, costi di esercizio inferiori e completa fiducia nella nostra partnership.
| Testimonianze dei clienti
I clienti apprezzano costantemente la completa capacità chiavi in mano di I.C.T, il supporto tecnico globale immediato, le prestazioni affidabili delle apparecchiature a lungo termine, i programmi di formazione approfonditi e la partnership che continua molto tempo dopo la consegna.
| Certificazioni di qualità
Ogni saldatrice a onda I.C.T è dotata di certificazione CE, RoHS, ISO9001:2015 e numerosi brevetti di invenzione. Ogni unità viene sottoposta a test a pieno carico di 72 ore e a un controllo di qualità dettagliato nel nostro stabilimento di Dongguan prima della spedizione.
| Informazioni su I.C.T azienda e fabbrica
Fondata nel 2012 a Dongguan, in Cina, I.C.T è diventata un partner fidato per soluzioni full-factory per la produzione di SMT e DIP. Quasi 90 dipendenti e 20 ingegneri operano in una moderna struttura di 12.000 m². Progettiamo e produciamo internamente le apparecchiature principali e vantiamo oltre 25 anni di esperienza nel settore, servendo oltre 1.600 clienti in 72 paesi attraverso otto centri di vendita e assistenza all'estero. Dalla stazione di saldatura a onda singola alle linee complete chiavi in mano, restiamo al fianco dei clienti dal primo giorno all'ultima tavola.
