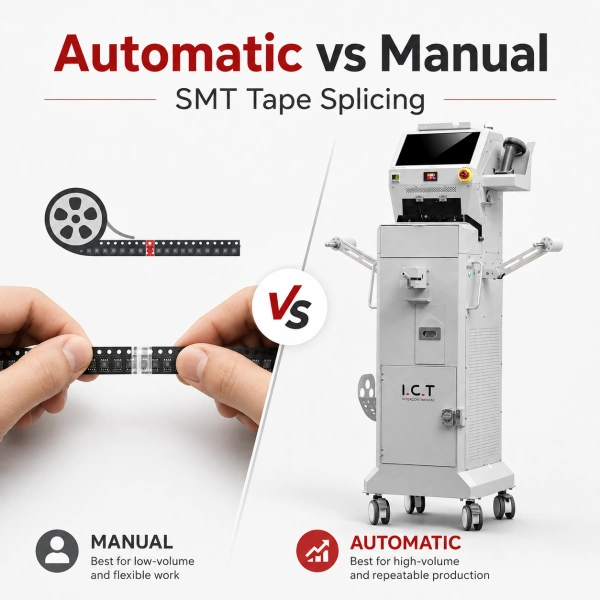

La giunzione del nastro SMT automatica e quella manuale hanno entrambe lo stesso scopo di base: collegano l"estremità di una bobina di un componente all"inizio di un"altra bobina in modo che la produzione possa continuare. La differenza sta nella velocità, coerenza, abilità dell"operatore e controllo del processo che ciascun metodo può fornire.
Per la produzione in volumi ridotti, la giunzione manuale può essere sufficiente. Ma per le linee SMT ad alto volume, i frequenti cambi di bobina o le fabbriche che necessitano di un controllo più rigoroso dei tempi di fermo, un sistema di giunzione automatico è solitamente la scelta migliore a lungo termine.
Questo articolo fornisce un confronto pratico tra i metodi di giunzione dei nastri SMT e spiega quando utilizzare la giunzione manuale, quando passare all'automazione e come una soluzione di cambio automatico delle bobine può migliorare la stabilità della produzione.
Sommario
SMT la giunzione del nastro è il processo di unione di due nastri portanti durante il cambio della bobina del componente. Quando una bobina è quasi vuota, la bobina successiva viene collegata al percorso del nastro esistente in modo che l"alimentatore possa continuare a fornire componenti alla macchina di posizionamento.
Nella produzione SMT, i componenti sono comunemente imballati in formato nastro e bobina. L"alimentatore tira in avanti il nastro portante, espone i componenti e consente alla testa di posizionamento di prelevarli per l"assemblaggio. Se il materiale si esaurisce e non viene preparata alcuna giunzione, potrebbe essere necessario fermare la linea per sostituire la bobina.
Il cambio bobina può sembrare un’operazione di poco conto, ma ha un effetto diretto sulla produttività. Ogni ritardo all'alimentatore può influire sulle SMT macchine pick and place , soprattutto quando la linea funziona ad alta velocità.
Un metodo di giunzione stabile aiuta le fabbriche a ridurre:
La linea si ferma inaspettatamente
Tempo di attesa dell"alimentatore
Errori di movimentazione manuale
Ritardi nel cambio materiale
Pressione dell"operatore durante turni impegnativi

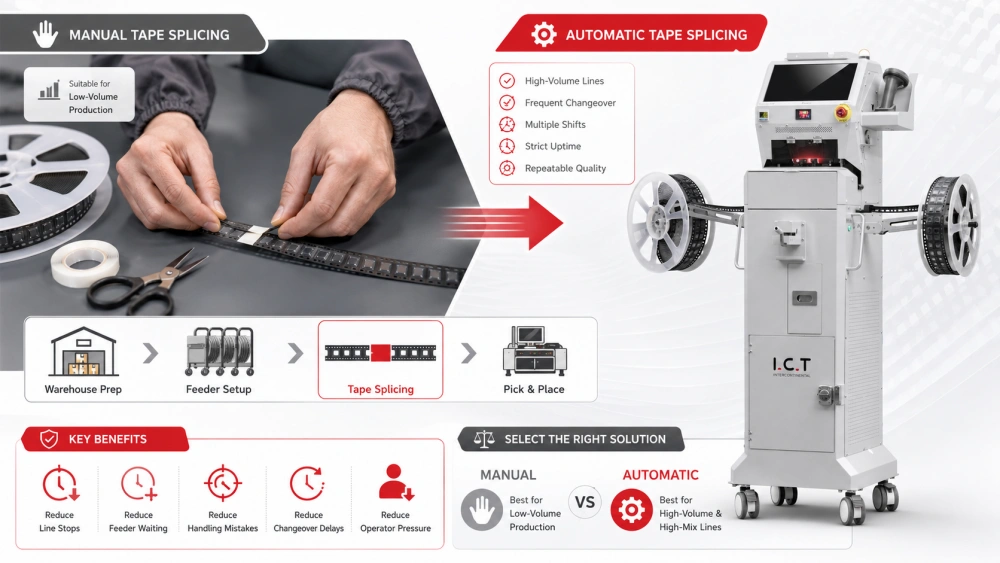

La giunzione fa parte del processo di fornitura del materiale. Si trova tra la preparazione del magazzino, l"impostazione dell"alimentatore e il posizionamento dei componenti. Un buon processo di giunzione garantisce che la macchina di posizionamento riceva i componenti in modo continuo senza frequenti interruzioni.
Se hai bisogno di una spiegazione di base sulla struttura della macchina e sulle fasi operative, leggi questa guida su come funziona una giuntatrice SMT.
La giunzione manuale dei nastri SMT si basa principalmente sull"operatore. L"operatore prepara le estremità del nastro, allinea il vecchio e il nuovo nastro, applica il nastro di giunzione o una clip di giunzione e controlla se la giunzione può passare attraverso l"alimentatore.
Questo metodo è comune in molte fabbriche perché è semplice, economico e non richiede attrezzature avanzate. Tuttavia, il risultato dipende fortemente dall’abilità e dall’attenzione dell’operatore.
La giunzione manuale ha un valore pratico in determinati ambienti di produzione. Può essere una scelta ragionevole quando il volume di produzione è basso o i cambi bobina non sono frequenti.
Investimento iniziale inferiore
Strumenti e accessori semplici
Flessibile per piccoli lotti di produzione
Facile da introdurre nelle linee base di SMT
Non è richiesta alcuna configurazione complessa della macchina
Per una piccola fabbrica o una linea pilota, la giunzione manuale può fornire sufficiente flessibilità senza aggiungere costi aggiuntivi per le attrezzature.
Il problema principale con la giunzione manuale è l"incoerenza. Anche gli operatori esperti possono commettere errori quando lavorano velocemente, gestendo molti alimentatori o gestendo più cambi bobina contemporaneamente.
Le limitazioni comuni includono:
Cambio bobina più lento
Maggiore dipendenza dall"abilità dell"operatore
Maggiore rischio di disallineamento del nastro
Forza di giunzione instabile
Maggiore variazione tra operatori e turni
La giunzione manuale può anche diventare difficile da gestire quando la fabbrica effettua turni lunghi o linee di posizionamento ad alta velocità.
La giunzione automatica del nastro SMT utilizza una macchina per standardizzare i passaggi chiave come la preparazione, l"allineamento, il posizionamento e l"unione del nastro. L"operatore continua a partecipare al processo, ma la macchina riduce le azioni manuali più soggette a errori.
Un sistema automatico è progettato per rendere il cambio bobina più veloce, più coerente e più facile da ripetere nella produzione quotidiana.
Nella giunzione automatica, la macchina aiuta a controllare la posizione del nastro e la qualità della giunzione. Ciò riduce la possibilità di tagli irregolari, allineamento errato o giunzioni deboli.
Un tipico processo automatico può includere:
Caricamento dei nastri dei componenti vecchi e nuovi.
Posizionamento dei nastri nella direzione corretta.
Allineare accuratamente il nastro portante.
Completamento della giunzione con pressione controllata o azione di giunzione.
Rilasciare il nastro collegato per l"uso nell"alimentatore.
I modelli più avanzati possono includere anche funzionalità di verifica dei materiali, assistenza visiva, scansione di codici a barre o rilevamento intelligente.
La giunzione automatica è solitamente l"opzione migliore quando la fabbrica desidera prestazioni di produzione stabili su molti turni.
Cambio bobina più rapido
Qualità di giunzione più costante
Minore dipendenza dalle competenze dell"operatore
Rischio di inceppamento dell"alimentatore ridotto
Migliore supporto per la produzione di grandi volumi
Standardizzazione dei processi più semplice
La giunzione automatica intelligente SMT è progettata per questo tipo di giunzione controllata delle bobine e per un efficiente cambio di materiale.

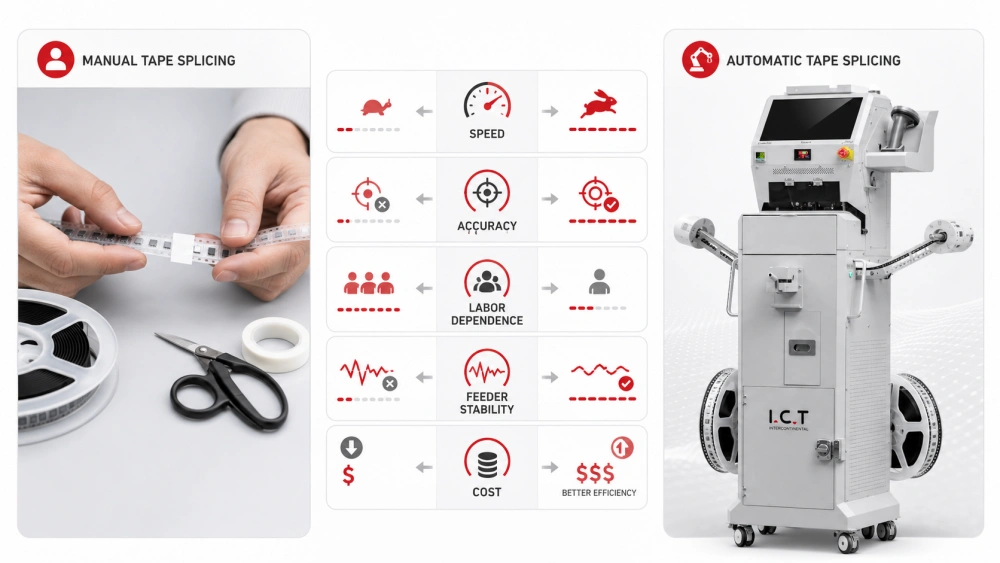

Quando si confronta la giunzione SMT automatica con quella manuale , la vera domanda non è solo quale metodo può unire il nastro. La domanda migliore è quale metodo supporta i tuoi obiettivi di produzione con meno rischi e migliore coerenza.
La giunzione manuale richiede solitamente più tempo perché l"operatore deve preparare, allineare e fissare il nastro manualmente. La giunzione automatica riduce i tempi di gestione guidando o controllando i passaggi più importanti.
Se i cambi di bobina sono rari, la differenza oraria potrebbe non avere molta importanza. Ma quando una linea cambia molte bobine ogni giorno, una giunzione più rapida può creare un chiaro vantaggio in termini di produzione.
La precisione manuale dipende dall"operatore. La precisione automatica dipende maggiormente dal posizionamento della macchina e dalla progettazione del processo. Ciò rende la giunzione automatica più ripetibile tra diversi operatori e turni.
Una migliore precisione aiuta la giunzione a passare attraverso l"alimentatore in modo più fluido, riducendo il rischio di resistenza o interruzione del nastro.
La giunzione manuale richiede maggiore formazione e attenzione. Se gli operatori sono stanchi, frettolosi o inesperti, la qualità della giunzione potrebbe peggiorare.
La giunzione automatica riduce la dipendenza dalle abilità individuali. Gli operatori hanno ancora bisogno di formazione, ma la macchina rende il processo più facile da controllare.
Una giunzione inadeguata può causare inceppamenti nell"alimentatore, resistenza all"alimentazione o movimento instabile del nastro. La giunzione manuale presenta maggiori variazioni, quindi la stabilità dell"alimentatore potrebbe essere meno prevedibile.
La giunzione automatica migliora l"uniformità della giunzione, contribuendo a mantenere un funzionamento più fluido dell"alimentatore e una fornitura di componenti più stabile.
La giunzione manuale ha un costo iniziale inferiore. La giunzione automatica richiede investimenti in attrezzature. Tuttavia, il costo reale dovrebbe includere tempi di inattività, manodopera, rischio di rilavorazione e perdita di produzione.
In molte fabbriche ad alto volume, una soluzione di cambio bobina automatico può ridurre i costi nascosti che non sono evidenti se si confronta solo il prezzo di acquisto.
La giunzione manuale non è automaticamente sbagliata. Può essere adatto quando le esigenze di produzione sono semplici e il costo dei tempi di fermo macchina è basso.
Se la linea di produzione prevede lotti piccoli e i cambi delle bobine non sono frequenti, la giunzione manuale potrebbe essere sufficiente. La fabbrica potrebbe non aver bisogno di una macchina automatica se l’impatto dei tempi di inattività è limitato.
Durante la costruzione di prototipi o le prove ingegneristiche, la flessibilità può essere più importante della velocità. Gli operatori possono gestire solo un numero limitato di bobine, quindi la giunzione manuale può rimanere pratica.
Alcune fabbriche potrebbero iniziare con strumenti manuali a causa dei limiti di budget. Questo può funzionare come punto di partenza, soprattutto se la domanda di produzione è ancora in fase di sviluppo.
Tuttavia, le fabbriche dovrebbero rivedere nuovamente il metodo quando il volume degli ordini aumenta o i ritardi nel cambio iniziano a influenzare la consegna.
La giunzione automatica diventa la scelta migliore quando il cambio della bobina influisce sull"efficienza della linea, sul carico di lavoro dell"operatore o sulla consegna del prodotto.
Nella produzione in grandi volumi, le bobine dei componenti si consumano rapidamente. La sostituzione frequente della bobina crea ripetuti rischi di fermo macchina. La giunzione automatica aiuta a ridurre queste piccole interruzioni prima che diventino grandi perdite di produzione.
La produzione ad alto mix spesso richiede più materiali, più alimentatori e più modifiche all"impostazione. Un processo automatico aiuta gli operatori a gestire questa complessità con meno errori.
Se l"utilizzo della linea è un obiettivo prestazionale chiave, la giunzione manuale potrebbe diventare un punto debole. La giunzione automatica supporta un cambio bobina più rapido e un ritmo di produzione più stabile.
Nella produzione su più turni, la coerenza è importante. Operatori diversi possono avere abitudini manuali diverse. Le apparecchiature automatiche aiutano a standardizzare il processo in modo che la qualità della giunzione dipenda meno da chi gestisce la linea.
La fase pick and place è spesso una delle parti più importanti di una linea SMT. Se l"erogazione del materiale viene interrotta, la macchina potrebbe attendere, rallentare o arrestarsi.
La giunzione manuale potrebbe non causare problemi seri una o due volte. Ma se ripetuti durante il giorno, si accumulano piccoli ritardi. Se gli operatori dovessero fermarsi per preparare manualmente ciascuna bobina, la linea potrebbe perdere tempo prezioso nella produzione.
Una soluzione di cambio bobina automatico aiuta a ridurre il tempo necessario per collegare le bobine. Riduce inoltre la possibilità che una giunzione scadente fermi l"alimentatore una volta completata la commutazione.
Questo è il motivo per cui la giunzione automatica dovrebbe essere vista come parte di una strategia di continuità produttiva, non solo come acquisto di una macchina.
Sia i metodi manuali che quelli automatici richiedono il controllo del processo. L’automazione migliora la coerenza, ma le fabbriche necessitano ancora di materiali corretti, funzionamento adeguato e controlli regolari.
La giunzione manuale presenta un rischio maggiore quando gli operatori hanno fretta o sono poco addestrati. I problemi tipici includono il disallineamento, la debole resistenza della giunzione, la direzione errata del nastro e la pressione di giunzione incoerente.
La giunzione automatica può anche fallire se la macchina non viene sottoposta a manutenzione, se viene utilizzata la larghezza del nastro errata o se l"operatore carica i materiali in modo errato. L’automazione riduce i rischi, ma non sostituisce la disciplina di produzione di base.
Sia che si utilizzi la giunzione manuale o automatica, le fabbriche dovrebbero standardizzare il processo. Ciò include la formazione degli operatori, i controlli della direzione del nastro, la verifica dei materiali, i controlli di compatibilità degli alimentatori e la revisione regolare delle interruzioni correlate alle giunzioni.

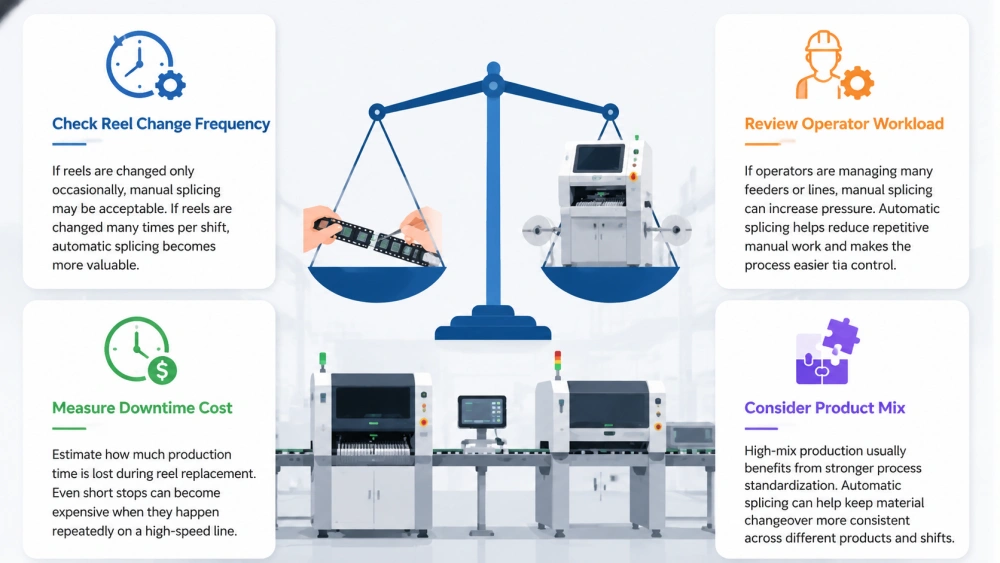

La scelta migliore dipende dalla vostra situazione produttiva. Una fabbrica dovrebbe confrontare entrambi i metodi in base alle condizioni operative reali, non solo al prezzo delle apparecchiature.
Se le bobine vengono cambiate solo occasionalmente, la giunzione manuale può essere accettabile. Se le bobine vengono cambiate più volte per turno, la giunzione automatica diventa più preziosa.
Stimare quanto tempo di produzione viene perso durante la sostituzione della bobina. Anche le fermate brevi possono diventare costose se si verificano ripetutamente su una linea ad alta velocità.
Se gli operatori gestiscono molti alimentatori o linee, la giunzione manuale può aumentare la pressione. La giunzione automatica aiuta a ridurre il lavoro manuale ripetitivo e rende il processo più facile da controllare.
La produzione ad alto mix di solito beneficia di una maggiore standardizzazione del processo. La giunzione automatica può aiutare a mantenere il cambio del materiale più coerente tra prodotti e turni diversi.
Nel confronto tra la giunzione SMT automatica e quella manuale , la giunzione manuale è adatta per la produzione semplice, a basso volume o con budget limitato. È flessibile e poco costoso da iniziare, ma dipende fortemente dall'abilità dell'operatore e può creare maggiori variazioni nella qualità della giunzione.
La giunzione automatica è migliore per le fabbriche che necessitano di un cambio bobina più rapido, di un funzionamento più stabile dell"alimentatore e di tempi di fermo macchina inferiori. Supporta una qualità di giunzione ripetibile e aiuta a proteggere le prestazioni della linea SMT.
Se la vostra fabbrica sta espandendo la produzione, effettuando più turni o affrontando frequenti ritardi nella sostituzione delle bobine, una soluzione di cambio automatico delle bobine è solitamente l’opzione più efficace a lungo termine. Per una panoramica completa delle attrezzature di giunzione e della pianificazione del cambio materiale, consultare la guida alla giunzione SMT e al cambio materiale.
La giunzione automatica SMT è solitamente migliore per la produzione ad alto volume o ad alto mix perché è più veloce, più coerente e meno dipendente dall"abilità dell"operatore. La giunzione manuale può ancora funzionare per linee a basso volume o produzione di prova. La scelta migliore dipende dalla frequenza di cambio bobina, dai costi dei tempi di inattività, dal carico di lavoro dell"operatore e dai requisiti di stabilità dell"alimentatore.
La differenza principale è il controllo del processo. La giunzione manuale dei nastri SMT dipende dal fatto che l"operatore tagli, allinei e unisca i nastri manualmente. La giunzione automatica utilizza apparecchiature per controllare passaggi chiave come il posizionamento e l"unione. Ciò rende il risultato più ripetibile e aiuta a ridurre gli errori durante il cambio bobina.
Sì, la giunzione automatica può ridurre i tempi di inattività della linea SMT rendendo il cambio bobina più rapido e affidabile. Quando le bobine vengono collegate accuratamente prima che il materiale finisca, l"alimentatore può continuare a fornire i componenti con meno fermate. Ciò è particolarmente utile per le linee pick and place ad alta velocità con un consumo frequente di componenti.
Una fabbrica può scegliere la giunzione SMT manuale quando il volume di produzione è basso, i cambi di bobina sono poco frequenti o il budget è limitato. La giunzione manuale può essere utile anche per la realizzazione di prototipi o la produzione di prova. Tuttavia, se il lavoro manuale inizia a causare ritardi ripetuti o variazioni di qualità, è opportuno prendere in considerazione l’automazione.
Prima di acquistare una soluzione di cambio bobina automatico, verifica la compatibilità della larghezza del nastro, la compatibilità dell"alimentatore, il tempo di ciclo, la facilità d"uso, le opzioni di verifica dei materiali, le esigenze di manutenzione e il supporto post-vendita. La macchina deve corrispondere al volume di produzione effettivo e al processo di cambio formato, non solo al layout generale della linea SMT.
