I difetti di posizionamento comuni di SMT derivano solitamente da un pickup instabile, dati imprecisi dei componenti, riconoscimento visivo debole, presentazione inadeguata dell"alimentatore o problemi di supporto della scheda. In una linea SMT ad alta velocità, anche un piccolo spostamento sull"alimentatore, sull"ugello, sul supporto PCB o sulle coordinate di posizionamento può trasformarsi in difetti visibili come spostamento del componente, rimozione definitiva, componente mancante, rotazione, errore di polarità o posizionamento errato della parte.
Questo articolo spiega i difetti di posizionamento SMT più comuni, il motivo per cui si verificano e come gli ingegneri possono risolverli senza indebolire il controllo di qualità. È scritto per responsabili di produzione, SMT ingegneri di processo, team di manutenzione e proprietari di stabilimenti che desiderano soluzioni pratiche per i difetti di montaggio SMT che migliorino la resa, riducano le rilavorazioni e stabilizzino la produzione.
Sommario
Molte fabbriche reagiscono ai difetti di posizionamento modificando prima i parametri della macchina. Ciò a volte può aiutare, ma può anche nascondere il vero problema. Un metodo migliore consiste nell"identificare il tipo di difetto, tracciarne l"inizio e quindi correggere la causa fisica o relativa ai dati.
Diversi difetti possono sembrare simili ma derivare da cause diverse. Un componente spostato può derivare da un supporto PCB inadeguato, coordinate di posizionamento errate, usura dell"ugello, vibrazione eccessiva della scheda o movimento della pasta saldante. Un componente ruotato potrebbe essere causato da un errore di prelievo dell"alimentatore, dati errati sulla confezione, instabilità del vuoto o accelerazione elevata. Un componente mancante può essere dovuto a problemi alla tasca dell"alimentatore, blocco degli ugelli, perdite di vuoto o problemi di visione.
Quando i team descrivono un difetto solo come "posizionamento errato", perdono la direzione della risoluzione del problema. Un utile rapporto sui difetti dovrebbe identificare il tipo di difetto, il riferimento del componente, le dimensioni della confezione, lo slot di alimentazione, l"ID dell"ugello, la testa della macchina, la posizione PCB, il tempo di produzione e il lotto di materiale. Ciò rende il problema tracciabile.
Non tutti i difetti di posizionamento sono causati dalla macchina pick and place. La stampa della pasta saldante, la deformazione del PCB, il supporto del pannello, l"imballaggio dei componenti, il controllo dell"umidità e il profilo di rifusione possono tutti influenzare la qualità del posizionamento finale. Ad esempio, un componente potrebbe essere posizionato correttamente ma spostarsi successivamente a causa di uno scarso deposito di pasta o di vibrazioni durante il trasferimento.
Gli ingegneri dovrebbero verificare se il difetto è visibile immediatamente dopo il posizionamento o solo dopo il riflusso. Se il componente è già stato spostato prima del ridisposizione, il problema è probabilmente legato al posizionamento, al prelievo, al supporto della scheda o ai dati della macchina. Se il componente si sposta dopo la rifusione, il volume della pasta saldante, il design della piastra, il bilanciamento termico o il profilo di rifusione potrebbero richiedere una revisione più approfondita.

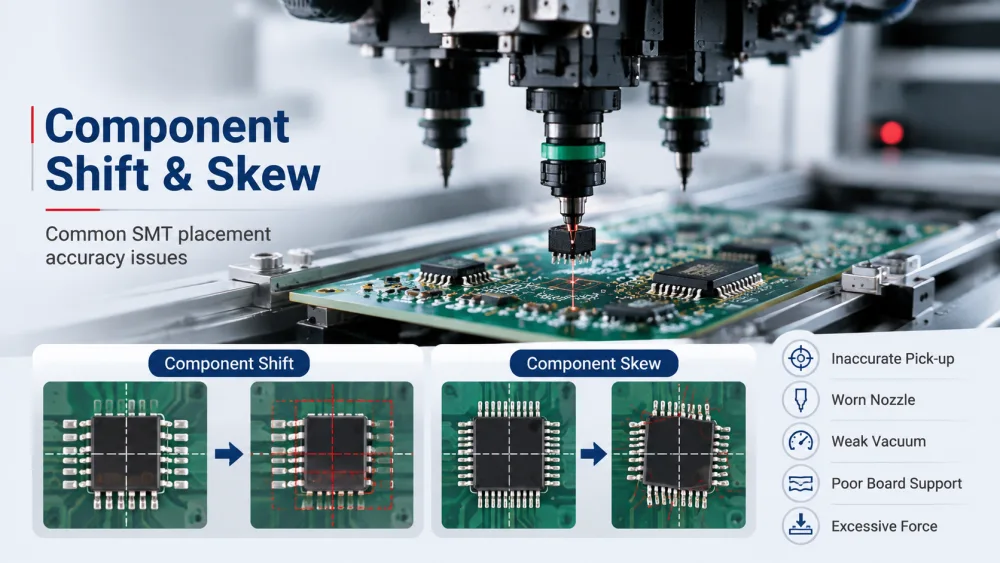

Lo spostamento e l"inclinazione dei componenti sono tra i problemi di posizionamento dei componenti SMT più comuni. Un componente spostato viene spostato dal centro del pad. Un componente inclinato viene ruotato leggermente o posizionato ad angolo. Entrambi i difetti possono ridurre la qualità del giunto di saldatura e creare rischi elettrici o meccanici.
Lo spostamento dei componenti spesso inizia con un prelievo instabile o un supporto della scheda instabile. Se l"ugello non afferra il componente al centro, il componente potrebbe inclinarsi durante il movimento. Se il PCB non è supportato bene, la tavola potrebbe flettersi durante il posizionamento. Se la forza di posizionamento è troppo elevata, il componente piccolo può scivolare sulla pasta saldante.
Le cause più comuni includono posizione di prelievo imprecisa, punta dell"ugello usurata, dimensione dell"ugello errata, vuoto debole, altezza del componente errata, serraggio PCB inadeguato, deformazione del cartone, forza di posizionamento eccessiva o coordinata di posizionamento errata. Per componenti di piccole dimensioni, anche un piccolo spostamento dell"alimentatore può creare uno spostamento di posizionamento ripetibile.
Questi problemi sono solitamente legati alla precisione e alla stabilità della SMT macchina pick and place . Un sistema di posizionamento configurato correttamente con visione accurata, controllo stabile dell'alimentatore e controllo preciso del movimento può ridurre significativamente i problemi di spostamento e inclinazione dei componenti.
Il primo passo è confermare se il difetto riguarda un componente, un alimentatore, un ugello o una posizione della scheda. Se il difetto riguarda un alimentatore, controllare la calibrazione dell"alimentatore, il passo del nastro, il distacco del nastro di copertura, la coordinata di prelievo e la tensione della bobina. Se segue un ugello, controllare la pulizia dell"ugello, l"usura, l"ostruzione del foro di aspirazione e la centratura dell"ugello.
Se il difetto appare in un"area PCB, controllare il supporto della scheda, la planarità del pannello, la condizione del morsetto, il riconoscimento fiduciale e il design del cuscinetto locale. Le coordinate di posizionamento dovrebbero essere verificate rispetto al centro reale del pad, non solo rispetto ai dati del programma. Anche la pressione di posizionamento dovrebbe essere rivista, soprattutto per i piccoli componenti passivi e i package a passo stretto.
Il Tombstone è un difetto in cui un"estremità di un componente del chip si solleva durante il riflusso, lasciando la parte parzialmente verticale. Sebbene la rimozione definitiva appaia dopo la rifusione, spesso ha radici nella precisione del posizionamento, nel bilanciamento della pasta saldante, nella geometria dei componenti e nel comportamento termico.
Il tombstone di solito si verifica quando la forza di bagnatura su un lato di un piccolo componente diventa più forte dell"altro lato durante il riflusso. Possono contribuire il volume non uniforme della pasta saldante, le dimensioni diverse delle piazzole, il riscaldamento non uniforme, l"offset dei componenti e la diversa velocità di bagnatura delle piazzole. I componenti passivi molto piccoli sono più sensibili perché la loro massa ridotta li rende più facili da sollevare.
Un errore di posizionamento può rendere più probabile la rimozione definitiva. Se un componente viene posizionato più vicino a un cuscinetto rispetto all"altro, un lato potrebbe bagnarsi per primo e tirare la parte verso l"alto. Questo è il motivo per cui la risoluzione dei problemi relativi alla rimozione definitiva non dovrebbe concentrarsi solo sul forno.
La stampante, la macchina di posizionamento, il design PCB e il profilo di riflusso sono tutti elementi importanti. La stampa stabile della pasta saldante da una stampante per pasta saldante di precisione è importante anche per ridurre il volume di saldatura irregolare che può portare a difetti di rimozione.
Gli ingegneri dovrebbero prima ispezionare la stampa della pasta saldante. I depositi di pasta devono essere equilibrati, puliti e coerenti. Il design dell"apertura dello stencil deve corrispondere al pacchetto dei componenti e al layout del pad. PCB la dimensione del pad e il design della maschera di saldatura devono essere rivisti se la rimozione definitiva si ripete sullo stesso designatore di riferimento tra lotti.
Dovrebbe essere verificata anche la precisione del posizionamento. Il componente dovrebbe essere posizionato uniformemente su entrambi i cuscinetti, con l'altezza e la pressione corrette. Per i riferimenti al processo, gli standard IPC come IPC J-STD-001 e IPC-A-610 sono utili per comprendere il controllo del processo di assemblaggio e le aspettative di accettazione. Non sostituiscono la risoluzione dei problemi in fabbrica, ma aiutano i team a utilizzare un linguaggio di qualità coerente.

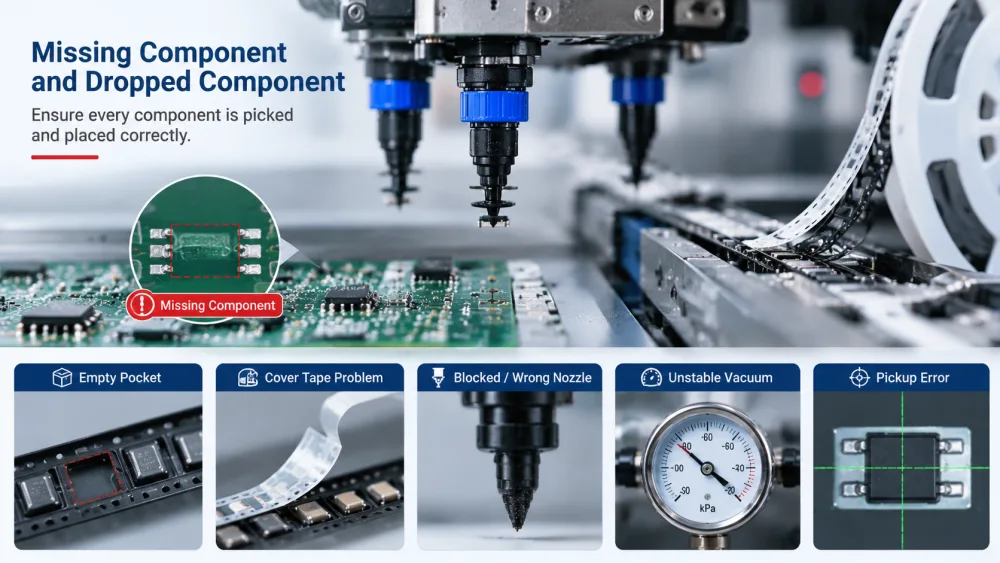

Un componente mancante significa che la parte non è presente nella posizione prevista PCB. Un componente eliminato indica che la parte è stata raccolta ma persa prima del posizionamento. Questi difetti possono interrompere la produzione, aumentare il carico di ispezioni e creare seri rischi per la qualità se sfuggono al rilevamento.
I componenti mancanti o caduti spesso derivano da un guasto del ritiro. L"alimentatore potrebbe non presentare correttamente il componente, l"ugello potrebbe non riuscire a sigillare o il livello di vuoto potrebbe essere instabile. Se la macchina rileva il guasto, potrebbe rifiutare il componente. Se le impostazioni di rilevamento sono deboli, il difetto potrebbe raggiungere la scheda.
Le cause tipiche includono tasca vuota, nastro di copertura che tira il componente fuori posizione, scarsa qualità di giunzione, passo dell"alimentatore errato, parti dell"alimentatore usurate, ugello bloccato, dimensione errata dell"ugello, perdita di vuoto, filtro sporco, eccessiva accelerazione della testa o altezza di raccolta errata. Un componente piccolo e leggero può anche aderire alle superfici del nastro o dell"ugello a causa della carica statica.
Il metodo migliore è tracciare la catena di prelievo dall"alimentatore alla testa di posizionamento. Gli ingegneri dovrebbero controllare l"indicizzazione dell"alimentatore, la stabilità della tasca, il distacco del nastro di copertura, le coordinate di prelievo, il tipo di ugello, la pulizia degli ugelli, il valore del vuoto e il risultato del riconoscimento dei componenti. Se il registro della macchina mostra ripetuti errori di prelievo da uno slot, è necessario controllare prima l"alimentatore e la presentazione del nastro.
Se il problema si presenta su diversi alimentatori ma riguarda un ugello o una testa, è necessario ispezionare l'ugello e il circuito del vuoto. Le squadre di manutenzione dovrebbero pulire l'ugello, controllare il percorso del vuoto, ispezionare i filtri e verificare se il valore del vuoto corrisponde alla normale linea di base. Per una logica diagnostica più ampia, i team possono fare riferimento a questa SMT guida alla risoluzione dei problemi di prelievo e posizionamento per collegare i sintomi di raccolta, visione, alimentatore e posizionamento.
La rotazione errata, il componente capovolto e l"errore di polarità sono difetti di posizionamento SMT ad alto rischio perché potrebbero superare l"ispezione visiva se il segno è piccolo o nascosto. Sono particolarmente importanti per diodi, LED, circuiti integrati, connettori, condensatori elettrolitici e pacchetti polarizzati.
I difetti di orientamento spesso derivano da dati errati della libreria confezioni, direzione errata di caricamento dell"alimentatore, segno di polarità poco chiaro, riconoscimento visivo inadeguato o rotazione dei componenti durante il prelievo. Una libreria di componenti copiata può anche creare problemi se il pacchetto è simile ma non identico.
Ad esempio, un LED potrebbe avere un sottile segno di polarità che necessita di un"illuminazione specifica. Un connettore può avere una forma asimmetrica che deve essere definita correttamente nei dati del pacchetto. Un componente può anche ruotare durante il movimento se l"area di contatto dell"ugello è troppo piccola o la tenuta del vuoto è debole.
Le fabbriche dovrebbero verificare l"orientamento dei componenti durante l"ispezione del primo articolo e dopo ogni ricarica dell"alimentatore. I dati della libreria del pacchetto devono includere la dimensione corretta del corpo, la definizione della polarità, la forma di riconoscimento, il centro di prelievo, l"altezza del componente e la tolleranza di rotazione consentita. L"immagine reale della telecamera deve essere controllata prima di ampliare la tolleranza.
La direzione di caricamento dell"alimentatore deve essere standardizzata con chiare istruzioni per l"operatore. Per i componenti polarizzati, il team di processo dovrebbe utilizzare foto di riferimento o disegni di orientamento sulla linea. L"illuminazione visiva e la calibrazione della fotocamera dovrebbero essere riviste quando i segni sono difficili da rilevare. L"obiettivo non è semplicemente fare in modo che la macchina accetti più componenti, ma rendere il riconoscimento più affidabile.
Dopo il posizionamento, l'ispezione AOI può aiutare a verificare la posizione dei componenti, l'angolo di rotazione, la polarità e le parti mancanti prima che i prodotti passino al processo successivo.

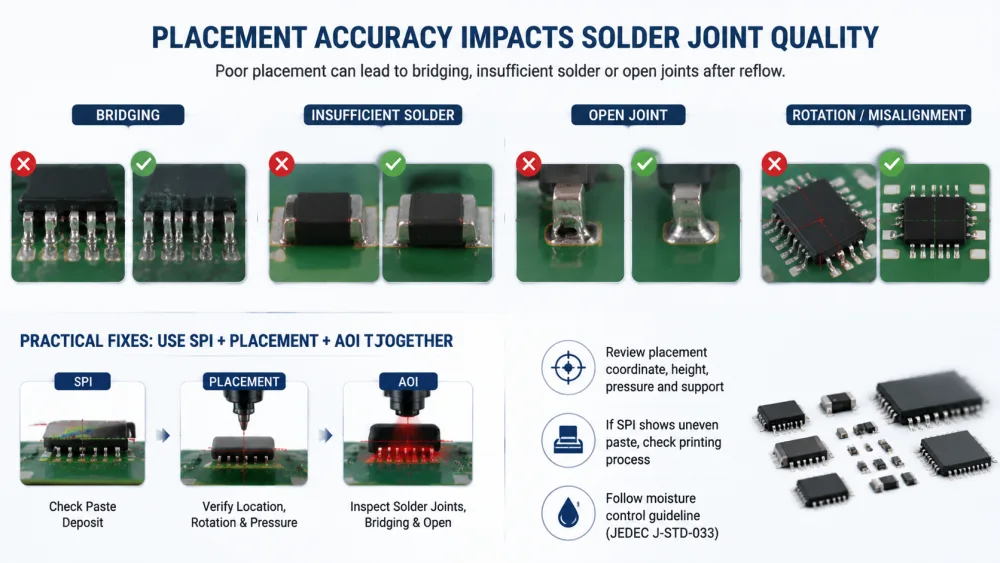

Bridging, saldatura insufficiente e giunto aperto sono spesso considerati difetti di saldatura, ma la precisione del posizionamento può influenzarli tutti. Un componente posizionato fuori dal supporto, inclinato, pressato troppo in profondità o appoggiato su una pasta non uniforme può creare problemi al giunto di saldatura dopo la rifusione.
Se un componente viene spostato verso un lato, la saldatura potrebbe creare ponti sul lato affollato e diventare insufficiente sul lato opposto. Se un componente con piombo viene ruotato o non allineato con il cuscinetto, alcuni cavi potrebbero non bagnarsi correttamente. Se la forza di posizionamento è troppo elevata, la pasta saldante potrebbe fuoriuscire e aumentare il rischio di ponti.
IC a passo fine, QFN, connettore e piccoli componenti passivi sono particolarmente sensibili. Anche quando la macchina di posizionamento non segnala errori, il giunto di saldatura finale potrebbe non funzionare se il deposito di pasta, il design del pad e la posizione di posizionamento non sono allineati come un sistema.
Gli ingegneri dovrebbero confrontare insieme i dati SPI, posizionamento e AOI. Se SPI mostra un buon incollaggio ma AOI mostra un ponte ripetuto in un componente, è necessario rivedere le coordinate di posizionamento, la rotazione, l"altezza del componente, la pressione e il supporto. Se SPI mostra già un incollaggio irregolare, la causa principale potrebbe essere la stampa anziché il posizionamento.
Per i componenti sensibili all'umidità, anche lo stoccaggio e il controllo della durata del pavimento sono importanti. JEDEC J-STD-033 è un riferimento importante per la gestione di dispositivi sensibili all'umidità/riflusso. Una buona gestione dei materiali non può correggere il posizionamento errato, ma aiuta a prevenire problemi di riflusso e affidabilità più ampi.
Le soluzioni più efficaci ai difetti di montaggio SMT seguono un principio semplice: scoprire se il difetto dipende dal componente, dall"alimentatore, dall"ugello, dalla testa della macchina, dalla posizione PCB, dal lotto di materiale o dal programma. Una volta che lo schema è chiaro, la correzione diventa molto più semplice.
Per le fabbriche con ripetuti problemi di posizionamento SMT, rivedere l' intera configurazione della linea di produzione SMT è spesso più efficace che modificare un parametro della macchina.
Se lo stesso difetto appare su un componente in molti PCB, controlla i dati del componente, l"alimentatore, l"ugello e l"imballaggio del materiale. Se il difetto riguarda uno slot dell"alimentatore, ispezionare la calibrazione dell"alimentatore, la tasca del nastro, il percorso del nastro di copertura e la giunzione. Se segue un ugello, controllare l"usura dell"ugello, la contaminazione, il vuoto e la calibrazione. Se appare solo in un"area PCB, controlla i perni di supporto, la deformazione della scheda, i dati fiduciari e le coordinate di posizionamento locale.
Questo metodo impedisce la regolazione casuale. Aiuta inoltre i team a evitare di modificare troppi parametri contemporaneamente. Quando vengono apportate troppe modifiche insieme, diventa difficile sapere quale correzione ha effettivamente risolto il problema.
Un utile elenco di controllo dei difetti di posizionamento SMT dovrebbe includere:
Tipo e posizione del difetto su PCB.
Pacchetto componenti, designatore di riferimento e lotto di materiale.
Slot dell"alimentatore, condizione dell"alimentatore e presentazione del nastro.
ID ugello, dimensione ugello, pulizia e valore del vuoto.
Testa della macchina, forza di posizionamento, altezza di prelievo e impostazione del movimento.
Immagine visiva, illuminazione, tolleranza e dati della libreria del pacchetto.
PCB supporto, condizione del morsetto, riconoscimento fiduciale e planarità della scheda.
Risultato SPI e AOI prima e dopo la correzione.
Le fabbriche dovrebbero registrare la causa finale confermata e aggiornare il lavoro standard. Ciò trasforma la risoluzione dei problemi in conoscenza del processo invece che in ripetuti interventi antincendio.

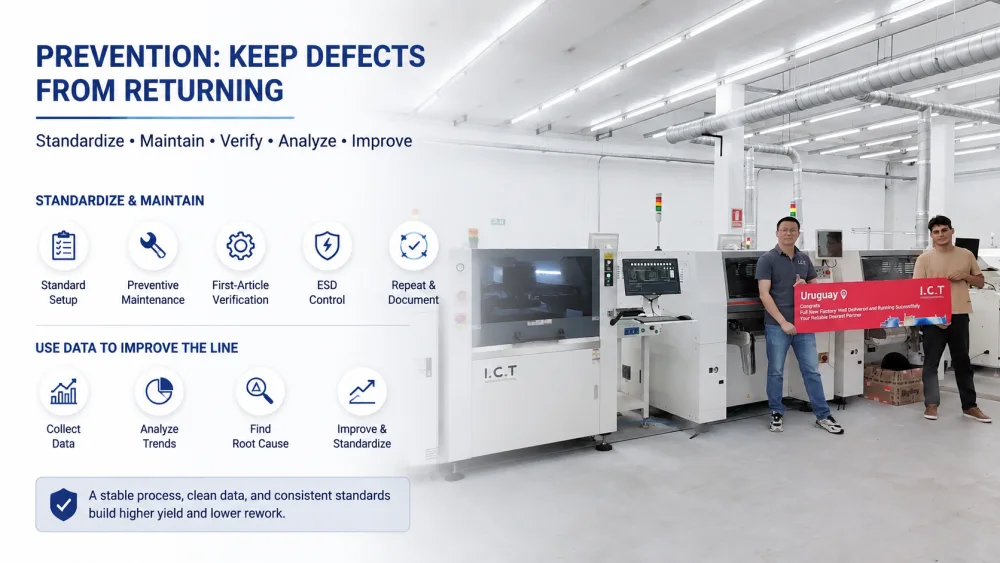

Risolvere un difetto è utile, ma prevenire la ripetizione dei difetti è più prezioso. La produzione stabile di SMT dipende dalla configurazione standard, dalla manutenzione preventiva, dalla verifica del primo articolo, dalla disciplina dell"operatore e dalla revisione dei dati.
La calibrazione dell"alimentatore, la pulizia degli ugelli, l"ispezione del vuoto, la calibrazione della telecamera, l"impostazione dei perni di supporto e l"ispezione del primo articolo dovrebbero far parte del controllo di produzione di routine. Questi controlli non dovrebbero dipendere solo dall"esperienza del singolo operatore. Dovrebbero essere documentati e ripetuti al cambio prodotto, al ricaricamento dell"alimentatore e agli intervalli di manutenzione.
È opportuno prendere in considerazione anche il controllo ESD poiché l'elettricità statica può influire sulla movimentazione di piccoli componenti e sulla stabilità del pickup. Il framework dell’ESD Association ANSI/ESD S20.20 è un utile riferimento per costruire un programma di controllo ESD attorno ai dispositivi elettronici sensibili.
I difetti di posizionamento dovrebbero essere esaminati per tendenza, non solo per singolo evento. Una fabbrica dovrebbe confrontare il tasso di difetti per prodotto, pacchetto di componenti, macchina, alimentatore, ugello, turno e lotto di materiale. Se un problema si ripete, il team dovrebbe migliorare la configurazione standard o la regola di manutenzione.
I.C.T supporta i produttori di elettronica con soluzioni SMT complete , tra cui la pianificazione della linea SMT, la fornitura di apparecchiature, l'installazione, la formazione, il supporto alla produzione e il servizio post-vendita. SMT progetti>>
Per i produttori che devono affrontare ripetuti difetti di posizionamento, un supporto esperto del processo può aiutare a collegare i dati della macchina, la movimentazione dei materiali, la pratica dell"operatore e la configurazione della linea di produzione in un unico chiaro piano di miglioramento.
I comuni difetti di posizionamento SMT includono spostamento, inclinazione, rimozione definitiva, componente mancante, componente caduto, errore di rotazione, capovolgimento, errore di polarità, ponti, giunto aperto e saldatura insufficiente.
Il miglior metodo di risoluzione dei problemi consiste nell"identificare prima il tipo di difetto, quindi verificare se segue il componente, l"alimentatore, l"ugello, la testa, l"area PCB, il lotto di materiale o i dati del programma.
La presentazione dell"alimentatore, le condizioni degli ugelli, la stabilità del vuoto, il riconoscimento visivo, il supporto PCB e i dati di posizionamento sono i principali fattori che determinano i problemi di posizionamento dei componenti SMT.
Non tutti i difetti finali della saldatura sono causati dal posizionamento, ma la precisione del posizionamento può influenzare fortemente il ponte, il giunto aperto e una saldatura insufficiente.
Il miglioramento a lungo termine dipende dalla configurazione standard, dalla manutenzione preventiva, dall"ispezione del primo articolo, dalla formazione degli operatori e dalla revisione dei dati.
Quando una fabbrica tratta i difetti di posizionamento come prove del processo, ogni difetto diventa più facile da risolvere e meno probabile che si ripresenti. Il risultato è una resa migliore, meno rielaborazioni, una consegna più stabile e una maggiore fiducia nella linea SMT.
I difetti di posizionamento SMT più comuni includono spostamento del componente, distorsione, rimozione definitiva, componente mancante, componente caduto, rotazione errata, componente capovolto, errore di polarità, ponte, giunto aperto e saldatura insufficiente. Alcuni difetti sono causati direttamente da problemi di raccolta e posizionamento, mentre altri compaiono dopo il riflusso perché il posizionamento, la pasta saldante, il design del pad o il bilanciamento del riscaldamento non erano stabili. Gli ingegneri dovrebbero classificare il difetto prima di modificare le impostazioni della macchina.
Il metodo affidabile più rapido è verificare se lo spostamento segue un componente, un alimentatore, un ugello, una testa della macchina o una posizione PCB. Se segue un alimentatore, le cause più probabili sono l"indicizzazione dell"alimentatore e la presentazione del nastro. Se segue un ugello, potrebbero essere coinvolte l"usura dell"ugello o una perdita di vuoto. Se appare in un"area PCB, è necessario controllare il supporto della scheda, la condizione del morsetto o i dati delle coordinate locali.
Un componente può spostarsi o diventare difettoso dopo la rifusione perché il volume della pasta saldante, il design della piastra, il bilancio termico o la forza di bagnatura cambiano durante il riscaldamento. La pietra tombale e alcuni difetti di spostamento sono esempi comuni. Il posizionamento potrebbe comunque contribuire se il componente era leggermente fuori centro prima della ridisposizione. Gli ingegneri dovrebbero confrontare insieme SPI, ispezione del posizionamento, AOI e il risultato della ridisposizione invece di considerare una sola fase del processo.
La tolleranza visiva non dovrebbe essere ampliata prima di aver compreso la vera causa. Una tolleranza più ampia può ridurre gli allarmi, ma può consentire il passaggio di componenti ruotati, spostati o riconosciuti erroneamente. Gli ingegneri dovrebbero prima controllare l"immagine della telecamera, la modalità di illuminazione, la libreria dei pacchetti, il segno di polarità, la forma dei componenti e la stabilità del pickup. L"aggiustamento della tolleranza è utile solo quando l"obiettivo di riconoscimento è già accurato e il rischio è controllato.
Una fabbrica dovrebbe chiedere supporto al processo SMT quando i difetti di posizionamento si ripetono dopo i normali controlli dell"alimentatore, dell"ugello, del vuoto, della visione e del programma. Il supporto è utile anche durante l"introduzione di nuovi prodotti, una produzione ad alto mix, l"installazione di una nuova linea o quando componenti costosi comportano elevati costi di rilavorazione. Un fornitore di soluzioni SMT professionale può esaminare l"intera linea invece di trattare ogni allarme della macchina come un problema isolato.
