La riduzione di SMT scarti di componenti e sprechi di materiale inizia con il controllo del processo di prelievo reale, non semplicemente con la riduzione della sensibilità degli allarmi della macchina. In una moderna linea SMT, componenti scartati, prelievi vuoti, parti cadute, scarti visivi e ripetuti allarmi dell'alimentatore possono creare perdite di materiale dirette e costi di produzione nascosti. Questi problemi sono strettamente correlati alle SMT prestazioni della macchina pick and place , tra cui la precisione dell'alimentatore, le condizioni degli ugelli, la stabilità del vuoto, il riconoscimento dei componenti e la capacità di controllo del processo.
Un piano di miglioramento pratico deve collegare i dati della macchina con la presentazione dell"alimentatore, la manutenzione degli ugelli, il monitoraggio del vuoto, l"imballaggio dei componenti, il riconoscimento visivo e le pratiche dell"operatore. Ottimizzando sia le condizioni delle apparecchiature che la gestione del processo, i produttori possono migliorare le percentuali di successo del ritiro e mantenere una qualità di posizionamento stabile.
Questa guida spiega come i produttori possono ridurre lo scarto dei componenti SMT, minimizzare lo spreco di materiale e migliorare il tasso di successo del ritiro di SMT attraverso un approccio ingegneristico strutturato. È scritto per SMT ingegneri di processo, responsabili di produzione, tecnici e proprietari di stabilimenti che necessitano di ridurre gli scarti senza sacrificare la qualità del posizionamento. Per i produttori che desiderano migliorare la stabilità del posizionamento a livello di attrezzatura, anche la scelta di una soluzione pick and place SMT affidabile è una base importante.1. Costruisci una chiara linea di base per il rifiuto e lo spreco
Una fabbrica non può ridurre ciò che non misura chiaramente. Molti team SMT sanno che la macchina "getta troppo materiale", ma non sempre sanno quale numero di parte, alimentatore, ugello, testa, spostamento o lotto di materiale crea gli scarti. Il primo passo è costruire una linea di base del rifiuto che separi la normale variazione del processo dalla perdita anomala.
Il conteggio totale dei componenti rifiutati è utile, ma non è sufficiente. Un report migliore dovrebbe mostrare gli scarti per tipo di componente, slot di alimentazione, ID ugello, numero di testa, corsia di macchina, modello di prodotto, lotto di materiale e tempo di produzione. Ciò rende visibile il modello di rifiuto. Se un alimentatore crea la maggior parte della perdita, la soluzione è diversa dal caso in cui un componente si guasta su più alimentatori.
Ad esempio, il rifiuto ripetuto su un piccolo resistore può indicare una variazione della tasca del nastro, il passo dell"alimentatore, la carica statica o la dimensione dell"ugello. Il rifiuto da parte di più componenti su un ugello può indicare contaminazione, usura o perdite di vuoto. Il rifiuto dopo un cambio di turno può indicare il metodo di caricamento, la manutenzione dell"alimentatore o la formazione dell"operatore.
Non tutti i rifiuti sono negativi. Una macchina di posizionamento dovrebbe scartare i componenti selezionati erroneamente, danneggiati, ruotati al di fuori della tolleranza o non riconosciuti correttamente. L’obiettivo non è il rifiuto zero ad ogni costo. L"obiettivo è ridurre i falsi scarti, ridurre i fallimenti di ritiro evitabili e ridurre i modelli ripetuti di perdita di materiale.
Quando un team amplia la tolleranza visiva solo per ridurre gli allarmi, può ridurre gli sprechi visibili ma aumentare il rischio nascosto di qualità. L"approccio giusto è quello di mantenere la protezione della qualità della macchina migliorando al tempo stesso le condizioni fisiche e dei dati che causano lo scarto di un componente valido.

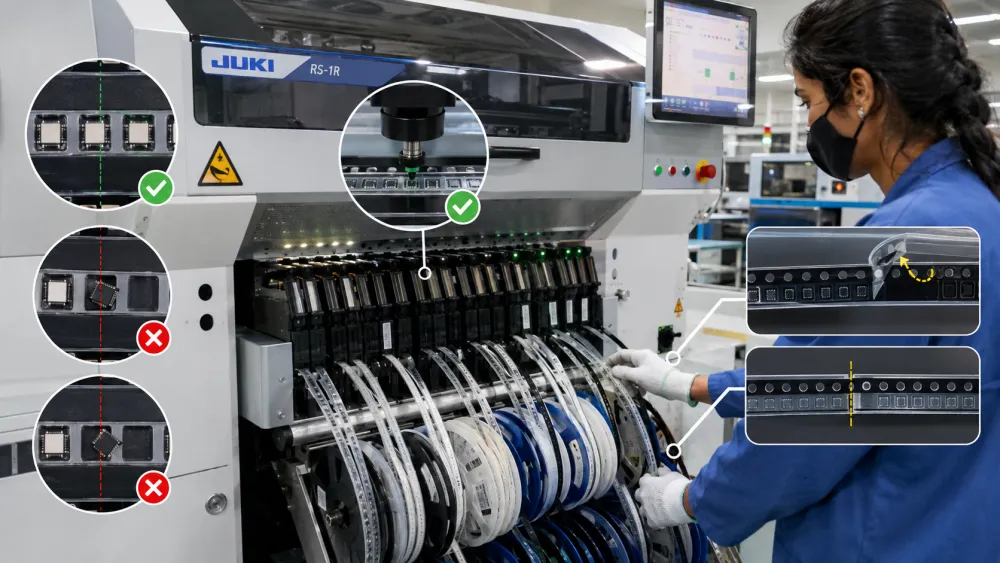

La presentazione dell"alimentatore è uno dei fattori più forti del rifiuto del componente SMT. L"ugello può raccogliere solo ciò che presenta l"alimentatore. Se il componente arriva fuori centro, inclinato, sollevato dal nastro di copertura o intrappolato nella tasca, il processo di prelievo diventa instabile prima ancora che la testa della macchina si muova.
L"indicizzazione dell"alimentatore deve corrispondere al passo del nastro del componente. Un piccolo errore di indicizzazione può far sì che l"ugello si avvicini al bordo di un componente invece che al centro. Ciò aumenta la mancata raccolta, la raccolta inclinata, il contatto dell"ugello con la tasca del nastro e il successivo rifiuto della visione.
Gli ingegneri dovrebbero controllare la calibrazione dell"alimentatore, le condizioni della guida del nastro, l"impostazione del passo, la tensione della bobina e le coordinate di prelievo. L"ispezione più utile è spesso visiva: azionare lentamente l"alimentatore e osservare se il componente si ferma ogni volta nella stessa posizione stabile. Se il punto di presentazione si sposta tra i cicli, la correzione del software non risolverà la causa principale.
Il nastro di copertura può disturbare la posizione dei componenti durante la rimozione. Se l"angolo di distacco, la forza di distacco o il percorso del nastro sono instabili, un piccolo componente potrebbe saltare, ruotare o rimanere più in alto nella tasca. Le aree di giunzione possono anche creare brevi periodi di rigetto anomalo. Un buon piano di riduzione degli scarti di materiale dovrebbe includere controlli del nastro di copertura, ispezione delle giunzioni e disciplina del cambio delle bobine.
Gli operatori non dovrebbero considerare una giunzione come un dettaglio minore. Una giunzione inadeguata può causare l"arresto della macchina, il mancato prelievo e la perdita di materiale. Una semplice lista di controllo per il caricamento delle bobine, l"instradamento del nastro di copertura e l"ispezione delle giunzioni può ridurre gli sprechi ripetuti senza modificare il programma di posizionamento.
Per migliorare il tasso di successo del ritiro di SMT, le fabbriche devono considerare l"ugello e il sistema di aspirazione come strumenti critici per il processo. Un ugello può sembrare semplice, ma le sue dimensioni, superficie, pulizia, usura e qualità della tenuta influiscono fortemente sulla possibilità di prelevare, trattenere, riconoscere e posizionare correttamente un componente.
L"ugello deve corrispondere alle dimensioni del corpo, alla superficie, al peso, all"area di aspirazione e al baricentro del componente. Un ugello troppo piccolo potrebbe non trattenere saldamente il componente durante l"accelerazione. Un ugello troppo grande potrebbe toccare i cavi, i bordi vicini del nastro o le caratteristiche della confezione con cui non è opportuno entrare in contatto.
I componenti dalla forma strana meritano un"attenzione speciale. Per connettore, schermatura, diodo, induttore o pacchetto irregolare, potrebbe essere necessario regolare il punto di prelievo. Il team dovrebbe confermare che l"ugello tocchi un"area piana e stabile e non crei un sollevamento inclinato.
La contaminazione degli ugelli è una delle cause più facili da perdere perché potrebbe creare errori intermittenti. Polvere, particelle adesive, residui di pasta saldante o residui di nastro possono ridurre la tenuta del vuoto. La macchina potrebbe funzionare bene per un po", per poi scartare improvvisamente altri componenti quando si accumula la contaminazione.
Un piano di manutenzione pratico dovrebbe includere la pulizia degli ugelli, l"ispezione ingrandita, il controllo dei fori ostruiti, l"ispezione dell"usura e le regole di sostituzione. I rapporti di rifiuto devono essere confrontati in base all"ID dell"ugello. Se un problema riguarda un ugello attraverso un componente diverso, tale ugello deve essere pulito, sostituito o ricalibrato.
I dati del vuoto devono essere utilizzati prima che diventino un allarme. Un valore di vuoto in calo può indicare un filtro bloccato, un tubo che perde, una punta dell"ugello danneggiata, un"altezza di raccolta errata, una superficie scadente del componente o un problema di presentazione dell"alimentatore. La registrazione del normale intervallo di vuoto per un pacchetto comune aiuta gli ingegneri a individuare tempestivamente la deriva.
Quando il rigetto aumenta, il team dovrebbe confrontare gli attuali valori di vuoto con la normale linea di base. Questo è un percorso più veloce rispetto alla regolazione di molte impostazioni contemporaneamente.

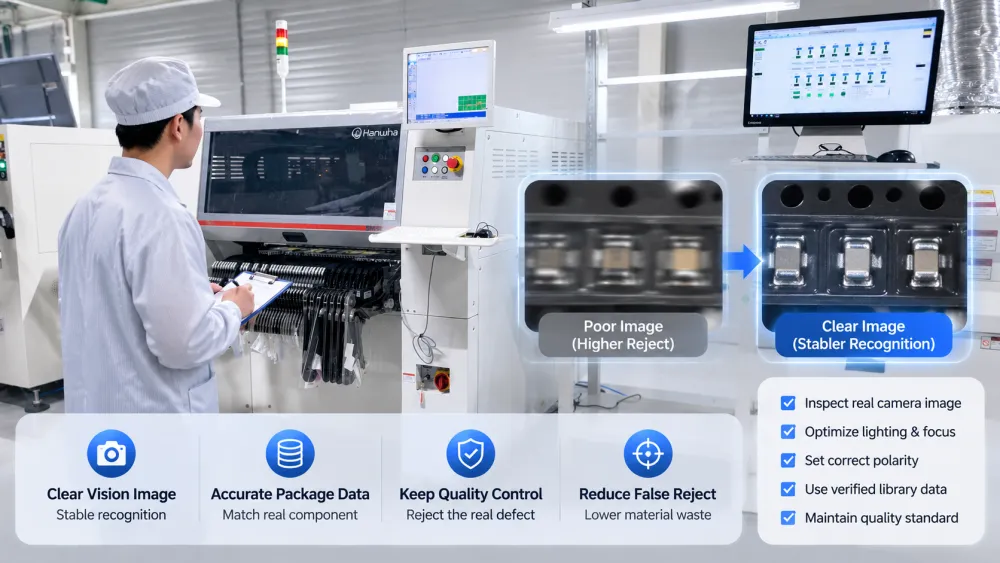

Il riconoscimento visivo viene spesso criticato quando una macchina rifiuta un componente. In realtà, la fotocamera potrebbe svolgere correttamente il suo lavoro. Il problema potrebbe essere una scarsa raccolta, dati di libreria errati, contrasto debole, variazione del pacchetto o definizione errata della polarità. L"ottimizzazione della visione dovrebbe migliorare l"accuratezza del riconoscimento mantenendo sotto controllo il rischio di qualità.
Prima di modificare la tolleranza, gli ingegneri dovrebbero ispezionare l"immagine reale della telecamera. Il bordo è chiaro? Il segno di polarità è visibile? Il componente è inclinato? La modalità di illuminazione è adatta alla superficie della confezione? Il metallo riflettente, il corpo nero, la confezione trasparente e i piccoli segni possono ridurre la stabilità del riconoscimento.
Se l"immagine stessa è di scarsa qualità, la soluzione potrebbe essere l"illuminazione, la pulizia dell"obiettivo, la calibrazione della fotocamera o una migliore presentazione dei componenti. Se l"immagine è chiara ma la macchina rifiuta un componente valido, potrebbe essere necessario rivedere i dati e la tolleranza della libreria del pacchetto.
I dati del pacchetto devono corrispondere al componente reale. Le dimensioni del corpo, il numero di cavi, il passo dei cavi, l"altezza dei componenti, il segno di polarità, il centro di raccolta e la forma di riconoscimento sono tutti fattori importanti. Una libreria copiata potrebbe essere sufficientemente vicina per un prodotto ma non stabile per un altro. Gli errori della libreria possono aumentare sia il rifiuto che il difetto di posizionamento.
Per garantire la coerenza della qualità, i team possono utilizzare riferimenti all'assemblaggio elettronico come IPC J-STD-001J e IPC-A-610J , che secondo IPC coprono i controlli del processo di assemblaggio, i materiali e i criteri di accettazione post-assemblaggio. Questi standard non sostituiscono le regole di configurazione della macchina, ma supportano un linguaggio di qualità coerente in tutta la fabbrica.
Gli scarti di materiale non si creano solo all"interno della macchina di posizionamento. Può iniziare con lo stoccaggio, la movimentazione delle bobine, la qualità della giunzione, l"esposizione all"umidità, il controllo ESD e la variazione della confezione. Un buon piano di riduzione dei rifiuti segue il componente dal magazzino all"alimentatore.
I componenti sensibili all'umidità richiedono uno stoccaggio controllato e una gestione della durata del pavimento. Una gestione inadeguata può creare difetti di rifusione successivi e può anche influire sulla stabilità della confezione. di JEDEC J-STD-033 è un riferimento chiave del settore per la gestione di dispositivi sensibili all'umidità/riflusso.
Le fabbriche dovrebbero verificare lo stoccaggio a secco, le schede degli indicatori di umidità, i registri della durata del pavimento, la disciplina di richiusura e le regole di cottura, ove applicabile. Anche quando l"umidità non causa direttamente il rifiuto del prelievo, può contribuire a una più ampia perdita di produzione.
I componenti di piccole dimensioni possono essere influenzati da carica statica, manipolazione brusca o contaminazione. L'elettricità statica può far aderire le parti al nastro, all'ugello o alle superfici delle tasche. Eventuali danni durante la manipolazione potrebbero piegare i cavi o modificare il modo in cui il componente si inserisce nel nastro. Il framework dell'ESD Association ANSI/ESD S20.20 è un utile riferimento per costruire un programma di controllo ESD attorno ai dispositivi elettronici sensibili.
Quando il rifiuto aumenta dopo un cambio lotto, non dare per scontato che la macchina sia diventata improvvisamente instabile. Confronta il vecchio e il nuovo lotto con le stesse condizioni di alimentatore, ugello e fotocamera. Differenze nel colore del corpo, nella tasca del nastro, nella struttura della superficie, nella forma della mina o nel segno di polarità possono influenzare la raccolta e il riconoscimento.
Le migliori fabbriche non reagiscono solo agli allarmi. Trasformano i dati di rifiuto in un sistema di miglioramento continuo. Ciò è particolarmente importante per la produzione ad alto mix, cambi frequenti e componenti costosi.

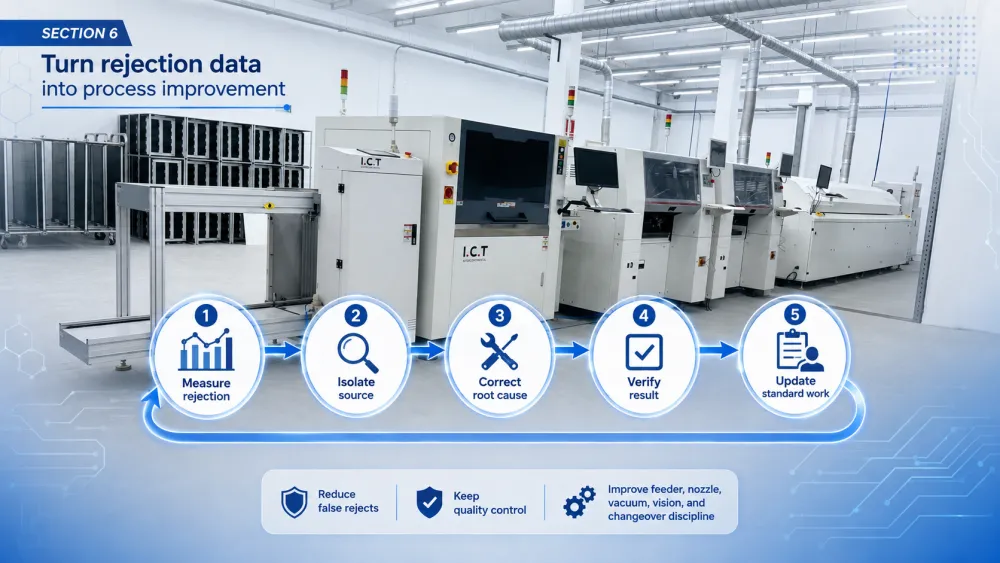

Un ciclo pratico è semplice: misurare il modello di rifiuto, isolare la fonte, correggere la causa principale, verificare il risultato e aggiornare il lavoro standard. Questo ciclo impedisce che lo stesso difetto si ripresenti. Aiuta inoltre i nuovi operatori a comprendere il motivo per cui esiste una regola di configurazione.
Misura lo scarto per componente, alimentatore, ugello, testa, prodotto e lotto.
Individuare se il problema riguarda il materiale, l"alimentatore, l"ugello, la telecamera o i dati del programma.
Correggere la causa principale fisica o dei dati.
Verificare la modifica con prove di produzione controllate.
Aggiornare i registri di manutenzione, configurazione e formazione degli operatori.
La riduzione degli sprechi non dovrebbe indebolire il controllo di qualità. Una linea SMT forte rifiuta una risposta veramente errata riducendo al tempo stesso il falso rifiuto evitabile. Questo equilibrio deriva da una migliore configurazione dell"alimentatore, dalla manutenzione degli ugelli, dal monitoraggio del vuoto, dai dati visivi, dalla movimentazione dei materiali e da un cambio disciplinato.
I.C.T supporta i produttori di elettronica con soluzioni SMT complete, tra cui pianificazione della linea, fornitura di apparecchiature, installazione, formazione, supporto dei processi e servizio post-vendita. Per i produttori che esaminano il percorso più ampio di risoluzione dei problemi, questo articolo si collega naturalmente al quadro più ampio di SMT pick and place per la risoluzione dei problemi .
Per ridurre il rifiuto del componente SMT, misurare innanzitutto dove e perché avviene il rifiuto.
L"indicizzazione dell"alimentatore, la stabilità delle tasche del nastro e il controllo del nastro di copertura sono i principali fattori di spreco.
Le condizioni dell"ugello, la selezione dell"ugello, l"altezza di aspirazione e la stabilità del vuoto influiscono direttamente sul successo dell"aspirazione.
La tolleranza visiva non deve essere allentata prima della verifica della qualità dell"immagine e dei dati della libreria del pacchetto.
Lo stoccaggio del materiale, il controllo ESD, la qualità della giunzione e la variazione del lotto influenzano lo scarto e gli sprechi.
Il modo migliore per ridurre SMT lo spreco di materiale è trasformare i dati di rifiuto in un ciclo di miglioramento ripetibile.
Quando una fabbrica tratta i dati di scarto come prove ingegneristiche, i rifiuti materiali diventano più facili da controllare. Il risultato non è solo un costo inferiore, ma un processo SMT più stabile, una maggiore fiducia da parte degli operatori e una migliore affidabilità di consegna per i clienti.
Il modo affidabile più rapido è identificare il modello di rifiuto ripetuto più ampio. Invece di regolare tutte le impostazioni, gli ingegneri dovrebbero scoprire se il problema riguarda un componente, un alimentatore, un ugello, un lotto di materiale o un programma. Se un alimentatore crea la maggior parte degli scarti, è necessario controllare prima l"indicizzazione dell"alimentatore e la presentazione del nastro. Se un ugello è coinvolto in più componenti, è necessario controllare le condizioni dell"ugello e il vuoto. Questo metodo mirato è più veloce delle modifiche casuali dei parametri.
La fabbrica dovrebbe ridurre i falsi scarti e gli evitabili guasti di ritiro mantenendo attiva la protezione della qualità reale. Ciò significa migliorare le condizioni fisiche di prelievo, la configurazione dell"alimentatore, la manutenzione degli ugelli, la movimentazione dei materiali e l"accuratezza delle librerie. Il team dovrebbe evitare di ampliare semplicemente la tolleranza visiva per far scomparire gli allarmi. Un conteggio degli allarmi inferiore non è utile se il posizionamento errato o l"orientamento errato passano in produzione.
Un cambio di bobina può introdurre una nuova tensione del nastro, condizioni di giunzione, variazioni delle tasche, comportamento del nastro di copertura o differenze di lotto di materiale. Anche se il codice prodotto è lo stesso, il componente potrebbe essere posizionato diversamente nella tasca o avere un aspetto superficiale leggermente diverso. Gli operatori devono ispezionare la nuova bobina, l"area di giunzione, il percorso del nastro di copertura, il caricamento dell"alimentatore e il primo risultato di prelievo dopo il cambio.
Entrambi sono importanti perché controllano diverse parti della catena di raccolta. L"alimentatore presenta il componente e l"ugello lo preleva e lo trattiene. Un ugello perfetto non può raccogliere un componente spostato nella tasca del nastro. Un alimentatore perfetto non può impedire il rigetto se l"ugello è usurato, sporco o perde. L"approccio migliore è tenere traccia dei dati di scarto e mantenere sia l"alimentatore che l"ugello in base al rischio effettivo.
Il supporto professionale è utile quando lo scarto rimane elevato dopo i normali controlli dell"alimentatore, dell"ugello, del vuoto, della visione e del materiale. È utile anche durante l"impostazione di una nuova linea, l"introduzione di un nuovo prodotto, una produzione ad alto mix o quando componenti costosi creano grandi costi di scarto. Un fornitore di soluzioni SMT completo può esaminare insieme la corrispondenza delle apparecchiature, gli standard di configurazione, le routine di manutenzione, la formazione degli operatori e il controllo dei processi invece di trattare ciascun allarme separatamente.
