SMT il rifiuto di un componente della macchina di solito significa che il sistema di posizionamento ha rilevato che un componente non può essere prelevato, trattenuto, riconosciuto, corretto o posizionato entro la tolleranza richiesta. Nella produzione quotidiana, questo problema viene spesso chiamato "componente di lancio" o "componente di scarto", ma la vera causa potrebbe risiedere nell"alimentatore, nella tasca del nastro, nell"ugello, nel percorso del vuoto, nella libreria visiva, nelle condizioni del materiale o nei dati del programma. Un tasso di rifiuto pick and place più basso inizia con la ricerca del punto esatto in cui avviene il rifiuto.
Questo articolo spiega in modo pratico le cause più comuni di scarto dei componenti SMT per ingegneri, tecnici e responsabili di produzione. Si concentra su come separare i difetti meccanici, materiali, ottici e legati al processo in modo che un team possa ridurre gli sprechi senza nascondere i rischi legati alla qualità.
Sommario

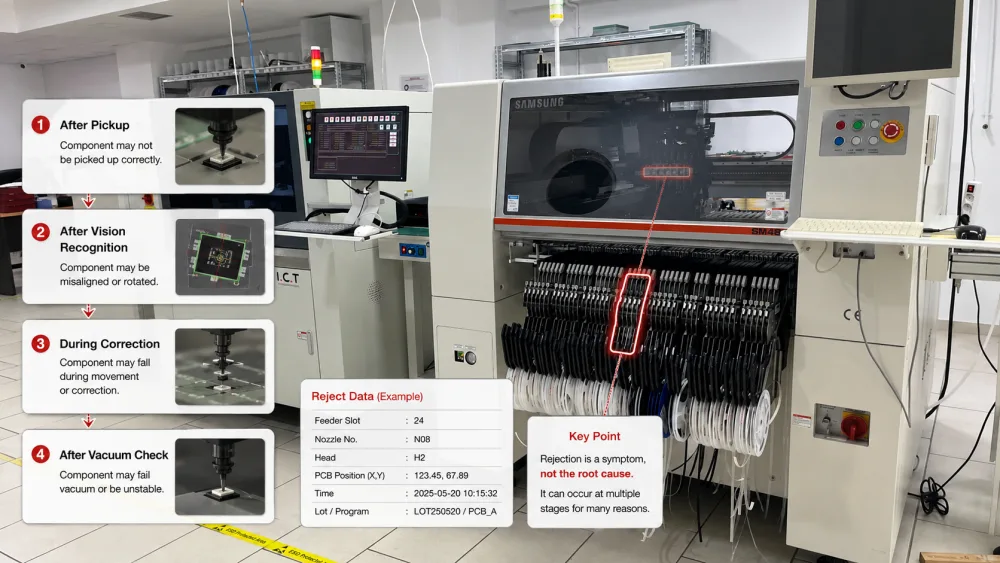

Il rifiuto di un componente non è un singolo errore. Si tratta di una decisione della macchina presa dopo che il sistema di posizionamento ha rilevato che il componente o il risultato del prelievo si trova al di fuori della finestra di processo consentita. La macchina può rifiutare il componente immediatamente dopo il prelievo, dopo il riconoscimento della telecamera, durante la correzione o dopo un controllo del vuoto. L"operatore vede un risultato, ma la macchina potrebbe rispondere a diversi segnali diversi.
Un componente potrebbe essere rifiutato perché non è mai stato selezionato correttamente. Potrebbe anche essere selezionato correttamente ma apparire ruotato sotto la fotocamera. In un altro caso, la fotocamera potrebbe rilevare un buon componente ma la libreria del pacchetto potrebbe contenere dimensioni del corpo, forma del cavo o definizione di polarità errate. Questo è il motivo per cui la modifica di un valore di tolleranza raramente risolve il problema a lungo.
Una buona risoluzione dei problemi inizia chiedendo dove avviene il rifiuto. Se il rifiuto appare prima dell"ispezione visiva, il team dovrebbe controllare prima la presentazione dell"alimentatore, le condizioni dell"ugello, l"altezza di raccolta e il valore del vuoto. Se il rifiuto avviene dopo l"ispezione visiva, l"immagine della telecamera, l"illuminazione, la soglia di riconoscimento, i dati della confezione e l"aspetto del componente diventano più importanti.
Un utile rapporto di scarto dovrebbe mostrare il componente interessato, la fessura dell"alimentatore, il numero dell"ugello, la testa, la corsia della macchina, la posizione PCB, l"ora e il lotto. Se lo stesso componente si guasta in diverse posizioni dell"alimentatore, il problema potrebbe riguardare i dati della confezione o una variazione del materiale. Se diversi componenti si guastano sullo stesso alimentatore, l"alimentatore è sospetto. Se molti componenti si guastano su un ugello, è necessario prestare attenzione all"ugello o al percorso del vuoto.

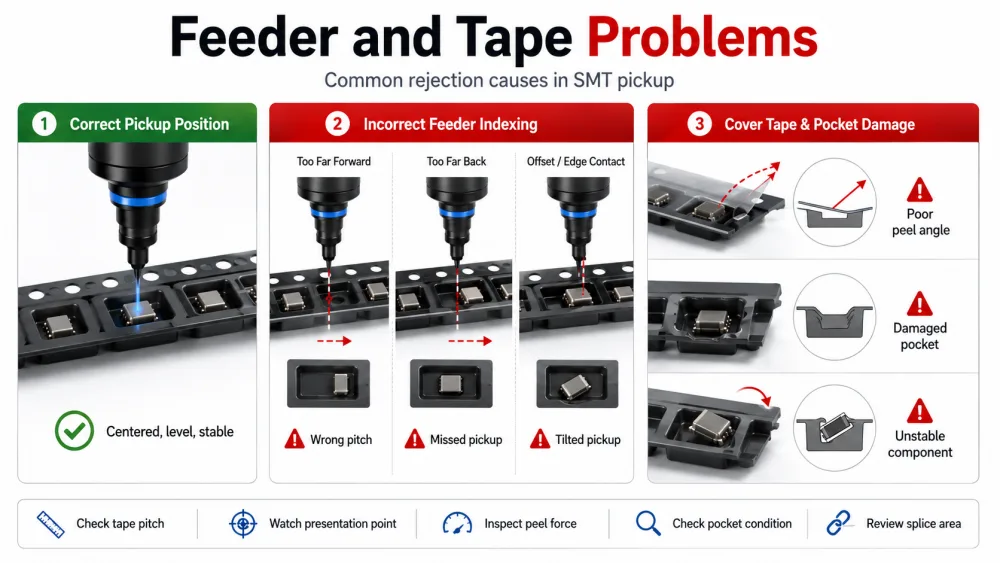

La condizione dell"alimentatore è una delle prime aree da ispezionare quando aumenta il rifiuto del componente SMT. Un alimentatore presenta il componente all"ugello. Se il componente non è nella posizione di prelievo corretta, la migliore testa della macchina e il miglior sistema di visione non possono creare una produzione stabile.
L"errore di indicizzazione dell"alimentatore si verifica quando il nastro non avanza con il passo corretto. Il componente potrebbe trovarsi troppo in avanti, troppo indietro o parzialmente sotto il nastro di copertura. L"ugello preleva quindi il componente dal punto sbagliato o tocca la tasca del nastro. Ciò può causare la mancata raccolta, l"inclinazione del raccoglitore, un componente danneggiato o il rifiuto della vista.
Gli operatori dovrebbero confrontare l"altezza programmata con il nastro componente reale. Dovrebbero anche guardare lentamente il punto di presentazione durante il ritiro di prova. Il componente dovrebbe arrivare centrato e livellato, senza rimbalzi o ritardi dopo il movimento del nastro.
Problemi con il nastro di copertura possono creare rigetti ripetuti anche quando la bobina appare normale dall"esterno. Se l"angolo di distacco del nastro di copertura è errato, il componente può sollevarsi, ruotare o saltare all"interno della tasca. Se la tasca è schiacciata o il nastro di supporto è piegato, l"ugello potrebbe non entrare in contatto correttamente con la superficie del componente.
Per i componenti passivi di piccole dimensioni, anche un minimo movimento all"interno della tasca può aumentare il tasso di scarto di prelievo e posizionamento. La squadra dovrebbe ispezionare il percorso del nastro, la tensione della bobina, la forza di distacco, le condizioni della tasca, l"area di giunzione e la guida dell"alimentatore. Un problema che inizia dopo una sostituzione di giunzione o bobina spesso è legato all"imballaggio o al caricamento piuttosto che all"hardware della macchina.
L"ugello è il punto di contatto diretto tra la macchina di posizionamento e il componente. Se l"ugello non riesce a creare una tenuta stabile, il componente potrebbe mancare, cadere, capovolgersi o essere rifiutato dalla vista. Il controllo degli ugelli e del vuoto è quindi essenziale nell"analisi degli scarti dei componenti della macchina SMT.
Un ugello deve corrispondere al corpo del componente, all"area di raccolta, al peso e alla superficie. Un ugello troppo piccolo potrebbe non contenere un"area sufficiente. Un ugello troppo grande potrebbe toccare i cavi, i bordi o le pareti delle tasche vicine. Per i componenti di forma strana, potrebbe essere necessario avvicinare il punto di prelievo al centro di gravità.
La scelta sbagliata dell"ugello spesso crea un rigetto intermittente. La macchina potrebbe funzionare bene a bassa velocità ma non funzionare correttamente quando l"accelerazione della testa aumenta. Potrebbe anche essere scartato più spesso quando la superficie del componente è leggermente polverosa o quando la risposta al vuoto diventa più debole dopo diverse ore di produzione.
La contaminazione degli ugelli è una causa semplice ma comune. Residui di pasta saldante, polvere, residui di nastro o particelle della confezione possono ridurre la tenuta tra l"ugello e il componente. Una punta dell"ugello usurata può anche creare perdite troppo piccole per arrestare ogni aspirazione, ma abbastanza grandi da creare un riconoscimento instabile.
I tecnici devono ispezionare l"ugello sotto ingrandimento, pulirlo con il metodo approvato e confrontare la cronologia degli errori in base all"ID dell"ugello. Se il rifiuto segue l"ugello dopo che quest"ultimo è stato spostato su un"altra testa o componente, l"ugello deve essere sostituito o ricalibrato.
Il vuoto non deve essere trattato solo come un allarme. È un segnale di processo utile. Un vuoto basso può significare perdite d"aria, filtro intasato, altezza di prelievo errata, superficie ruvida del componente, presentazione inadeguata dell"alimentatore o ugello danneggiato. Un valore di vuoto che cambia lentamente durante un turno può indicare contaminazione o deriva della manutenzione.
Le fabbriche dovrebbero registrare il valore di riferimento del vuoto normale per le confezioni comuni. Quando il rifiuto aumenta, il confronto degli attuali valori di vuoto con i valori di riferimento aiuta il team a evitare aggiustamenti casuali.

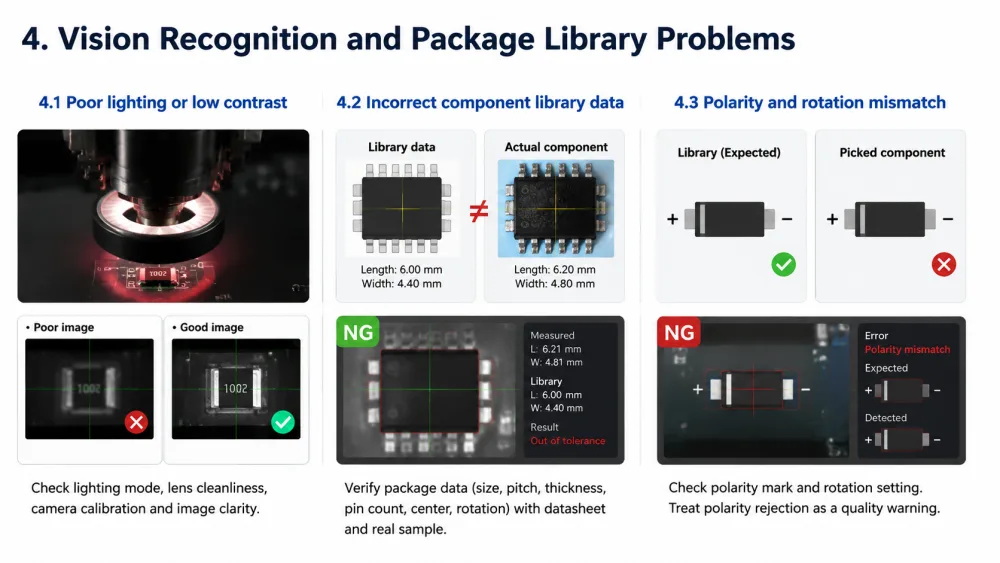

Gli errori di riconoscimento visivo rappresentano un altro gruppo importante di cause di rigetto dei componenti SMT. La telecamera controlla se il componente è presente, centrato, ruotato correttamente e entro la tolleranza. Se la fotocamera non riesce a riconoscere il componente, la macchina potrebbe rifiutarlo anche quando il ritiro fisico sembra accettabile.
Alcuni componenti sono difficili da vedere per la fotocamera. Il corpo nero su sfondo scuro, la superficie metallica lucida, la confezione trasparente, un piccolo segno di polarità o una forma irregolare del conduttore possono ridurre il contrasto. Se l"immagine della telecamera non è chiara, la modifica della tolleranza non risolverà il problema. Il team dovrebbe innanzitutto esaminare la modalità di illuminazione, la pulizia delle lenti, la calibrazione della fotocamera e l"immagine effettiva catturata dalla macchina.
La libreria del pacchetto deve corrispondere al componente reale. Le dimensioni del corpo, il numero di conduttori, il passo dei conduttori, lo spessore, il segno di polarità, il centro di raccolta e la rotazione consentita sono tutti fattori importanti. Una libreria copiata da un componente simile può essere sufficientemente simile per un semplice pacchetto di chip ma fallire per un circuito integrato, un connettore, una schermatura o un diodo a passo fine.
Quando si verifica un rifiuto dopo l"introduzione di un nuovo prodotto, i dati della libreria devono essere confrontati con il disegno del componente e con un campione reale. L"ingegnere dovrebbe evitare di ampliare la tolleranza finché i dati del pacchetto non vengono confermati.
La mancata corrispondenza della polarità è particolarmente importante per diodi, circuiti integrati, LED e altri componenti direzionali. La macchina potrebbe rifiutare il componente perché il sistema di visione vede un segno in una posizione diversa da quella prevista dalla biblioteca. In alcuni casi, il componente potrebbe superare il posizionamento ma successivamente causare un grave guasto elettrico. Per questo motivo, il rifiuto della polarità dovrebbe essere considerato un avviso di qualità e non semplicemente un ritardo nella produzione.
La condizione del materiale può influenzare direttamente il tasso di scarto del prelievo e del posizionamento. Una macchina di posizionamento si aspetta che il componente arrivi in una forma e posizione stabili. Se lo stoccaggio, la movimentazione o l"imballaggio modificano tale condizione, il rifiuto potrebbe aumentare anche se la configurazione della macchina non è cambiata.
I componenti sensibili all'umidità necessitano di stoccaggio e movimentazione controllati. Uno stoccaggio inadeguato potrebbe non sempre causare un rifiuto immediato del ritiro, ma può creare deformazioni della confezione, difetti di saldatura o rischi di affidabilità in una fase successiva del processo. JEDEC fornisce una guida ampiamente utilizzata per la gestione di dispositivi sensibili all'umidità/riflusso tramite J-STD-033.
La carica statica può far aderire piccoli componenti al nastro, all'ugello o alle superfici circostanti. Anche la polvere e la contaminazione possono influire sulla raccolta e sulla visione. Un buon programma di controllo ESD aiuta a proteggere i dispositivi sensibili e supporta una gestione più stabile. Lo standard ANSI/ESD S20.20 è un riferimento utile per costruire un sistema di controllo ESD formale.
Lotti diversi con lo stesso codice prodotto possono presentare piccole variazioni nel colore del corpo, nel contrasto dei segni, nella forma della mina o nella vestibilità del nastro sulla tasca. Queste differenze possono rientrare nella tolleranza del fornitore ma influiscono comunque sul riconoscimento o sul ritiro. Quando lo scarto aumenta dopo un cambiamento di lotto, gli ingegneri dovrebbero confrontare il materiale vecchio e quello nuovo con la stessa immagine della macchina e condizioni di prelievo.
Ridurre il tasso di scarto non significa rendere la macchina meno sensibile. Si tratta di rendere il processo più stabile. Una macchina che rifiuta un cattivo prelievo protegge la qualità. Una macchina che scarta componenti buoni spreca materiale e tempo. L’obiettivo è eliminare i falsi rifiuti mantenendo una reale protezione della qualità.

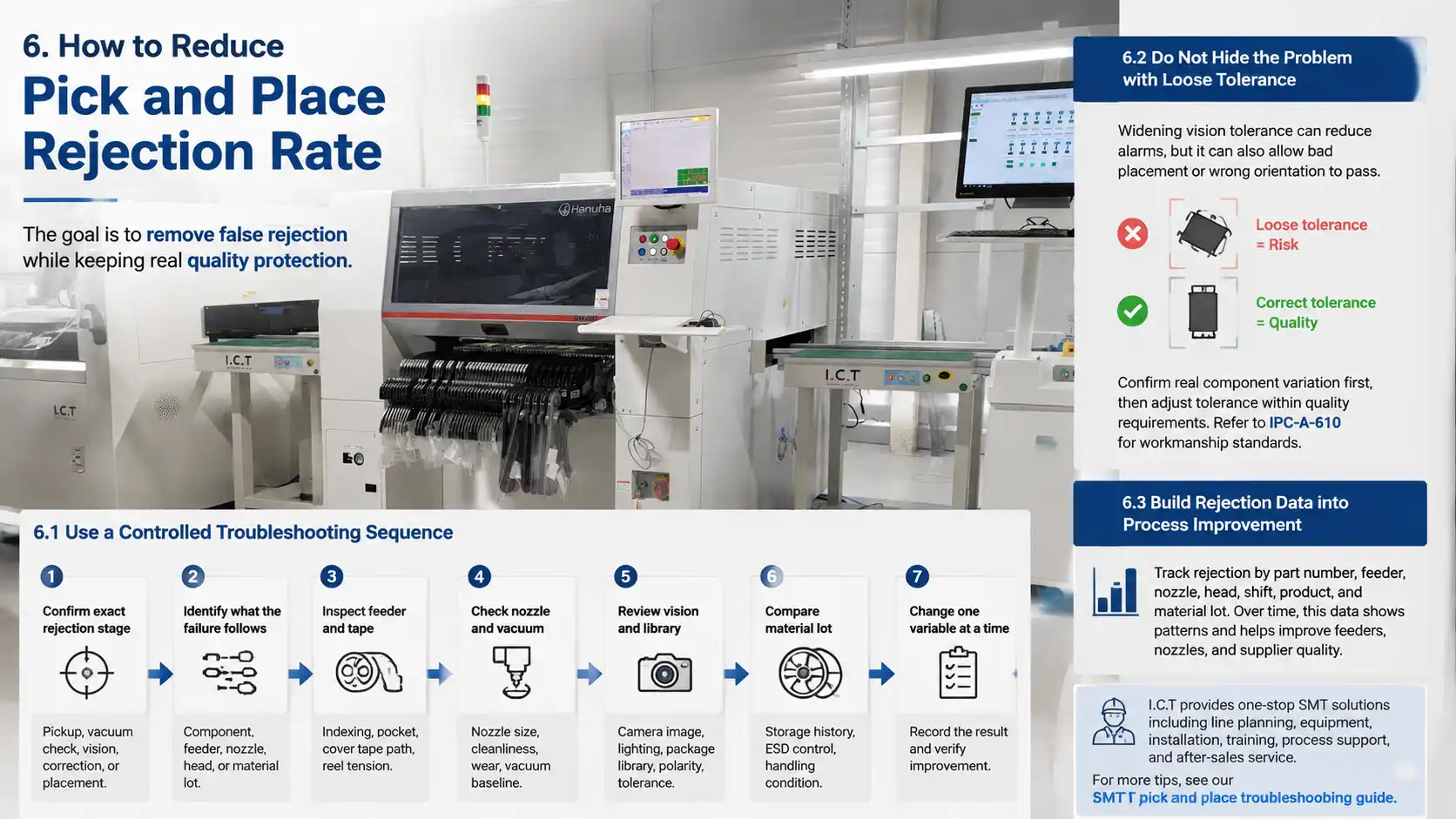

Confermare l"esatta fase di rifiuto: prelievo, controllo del vuoto, riconoscimento della vista, correzione o posizionamento.
Controllare se il guasto riguarda il componente, l"alimentatore, l"ugello, la testa o il lotto di materiale.
Ispezionare l"indicizzazione dell"alimentatore, la tasca del nastro, il percorso del nastro di copertura e la tensione della bobina.
Ispezionare le dimensioni dell"ugello, la pulizia, l"usura e la linea di base del vuoto.
Esamina l"immagine della telecamera, l"illuminazione, la libreria dei pacchetti, la polarità e la tolleranza di riconoscimento.
Confronta il lotto di materiale, la cronologia di stoccaggio, il controllo ESD e le condizioni di movimentazione.
Cambia una variabile alla volta e registra il risultato.
L'ampliamento della tolleranza visiva può ridurre gli allarmi, ma può anche consentire il passaggio di un posizionamento errato o di un orientamento errato. Il metodo più sicuro consiste nel confermare prima la variazione reale del componente, quindi regolare la tolleranza solo entro i requisiti di qualità. I riferimenti generali alla lavorazione come IPC-A-610 aiutano i team di produzione a mantenere coerenti il linguaggio di ispezione e il giudizio di accettabilità.
I record di rifiuto dovrebbero diventare uno strumento di miglioramento del processo. Una fabbrica può tenere traccia degli scarti in base al codice prodotto, all"alimentatore, all"ugello, alla testa, al turno, al prodotto e al lotto di materiale. Nel corso del tempo, questi dati mostrano quale confezione necessita di una migliore strategia degli ugelli, quale alimentatore necessita di manutenzione e quale fornitore di materiali crea maggiori variazioni.
I.C.T fornisce soluzioni SMT complete per i produttori di elettronica, tra cui pianificazione della linea, apparecchiature SMT, installazione, formazione, supporto ai processi e servizio post-vendita. Quando i clienti devono affrontare ripetuti rifiuti, I.C.T può aiutare a rivedere l'intera catena di produzione invece di guardare solo una pagina di allarme. Per un quadro diagnostico più ampio, i lettori possono anche consultare questa SMT guida alla risoluzione dei problemi di pick and place.
SMT il rifiuto del componente è un sintomo che deve essere ricondotto all"esatto stadio del guasto.
Le cause più comuni sono l"indicizzazione dell"alimentatore, le condizioni delle tasche del nastro e il distacco del nastro di copertura.
Le dimensioni dell"ugello, l"usura dell"ugello, la contaminazione, le perdite di vuoto e l"altezza di aspirazione influiscono fortemente sullo scarto.
Il rifiuto della visione spesso deriva dall"illuminazione, dal contrasto, dai dati della libreria, dalla polarità o dalla variazione della confezione.
La movimentazione dei materiali, il controllo dell"umidità, il controllo ESD e la variazione dei lotti non devono essere ignorati.
Il modo migliore per ridurre il tasso di scarto di pick and place è apportare una modifica controllata alla volta e registrare il risultato.
Un processo SMT stabile si costruisce attraverso l"osservazione dei pazienti, dati puliti e buone abitudini di produzione. Quando il rifiuto diventa frequente, la risposta giusta non è il panico o un aggiustamento casuale. Si tratta di un chiaro percorso alla radice che protegge sia la produzione che la qualità.
Non esiste un tasso di scarto normale universale perché dipende dalle dimensioni dei componenti, dal tipo di confezione, dalle condizioni della macchina, dalla qualità dell"alimentatore, dalla velocità di produzione, dal confezionamento dei materiali e dal mix di prodotti. Una linea che posiziona molti piccoli componenti passivi avrà un profilo di rischio diverso da una linea che posiziona connettori o circuiti integrati più grandi. Invece di inseguire un numero fisso, le fabbriche dovrebbero stabilire una base di riferimento normale per ciascun prodotto e famiglia di confezioni. Se la velocità aumenta improvvisamente al di sopra del valore di riferimento dopo un cambio di lotto di materiale, un cambio di alimentatore, un cambio di ugelli o un aggiornamento del programma, il team dovrebbe indagare immediatamente.
I componenti piccoli hanno un"area di raccolta minore e sono più sensibili alla posizione delle tasche del nastro, alla carica statica, alle dimensioni dell"ugello, all"altezza di raccolta e alle perdite d"aria. Uno spostamento dell"alimentatore molto piccolo può far sì che l"ugello si avvicini al bordo del componente invece che al centro. Il componente potrebbe sollevarsi inclinato, ruotare sotto la telecamera o cadere durante il movimento della testa. Per le confezioni di piccole dimensioni, sono particolarmente importanti una presentazione stabile dell"alimentatore e condizioni pulite degli ugelli.
La tolleranza visiva deve essere adeguata solo dopo aver verificato le cause fisiche e legate ai dati. Se il componente è veramente buono e la libreria del pacchetto è troppo rigida, un"attenta regolazione della tolleranza potrebbe essere corretta. Tuttavia, se il componente è inclinato a causa di una scarsa ripresa o se la libreria ha il contrassegno di polarità errato, una tolleranza più ampia non fa altro che nascondere il problema. Ciò può consentire un cattivo posizionamento nella produzione e creare maggiori perdite a valle.
Un metodo pratico è vedere se il problema segue l"alimentatore o l"ugello. Se lo stesso componente si guasta solo in uno slot dell"alimentatore, controllare la calibrazione dell"alimentatore, l"indicizzazione, il percorso del nastro e le condizioni della tasca. Se diversi componenti si guastano con lo stesso ugello, ispezionare l"usura dell"ugello, la contaminazione, l"ostruzione e le perdite di vuoto. Se il problema riguarda una bobina di materiale attraverso un alimentatore diverso, la causa principale potrebbe essere l"imballaggio del materiale o una variazione del lotto.
Il supporto esterno è utile quando il rifiuto continua dopo i controlli di base dell"alimentatore, dell"ugello, del vuoto, della visione e del programma. È utile anche durante l"introduzione di nuovi prodotti, il trasferimento di macchine, l"aggiornamento della linea o ripetute instabilità della qualità. Un fornitore di soluzioni SMT esperto può esaminare insieme le condizioni della macchina, la configurazione dell"alimentatore, la libreria dei pacchetti, la movimentazione dei materiali, il bilanciamento della linea, la formazione degli operatori e l"influenza del processo a monte o a valle. Questa visione più ampia spesso individua cause che una singola schermata di allarme non può mostrare.
