I.C.T-ASM08
I.C.T
| Quantità: | |
|---|---|

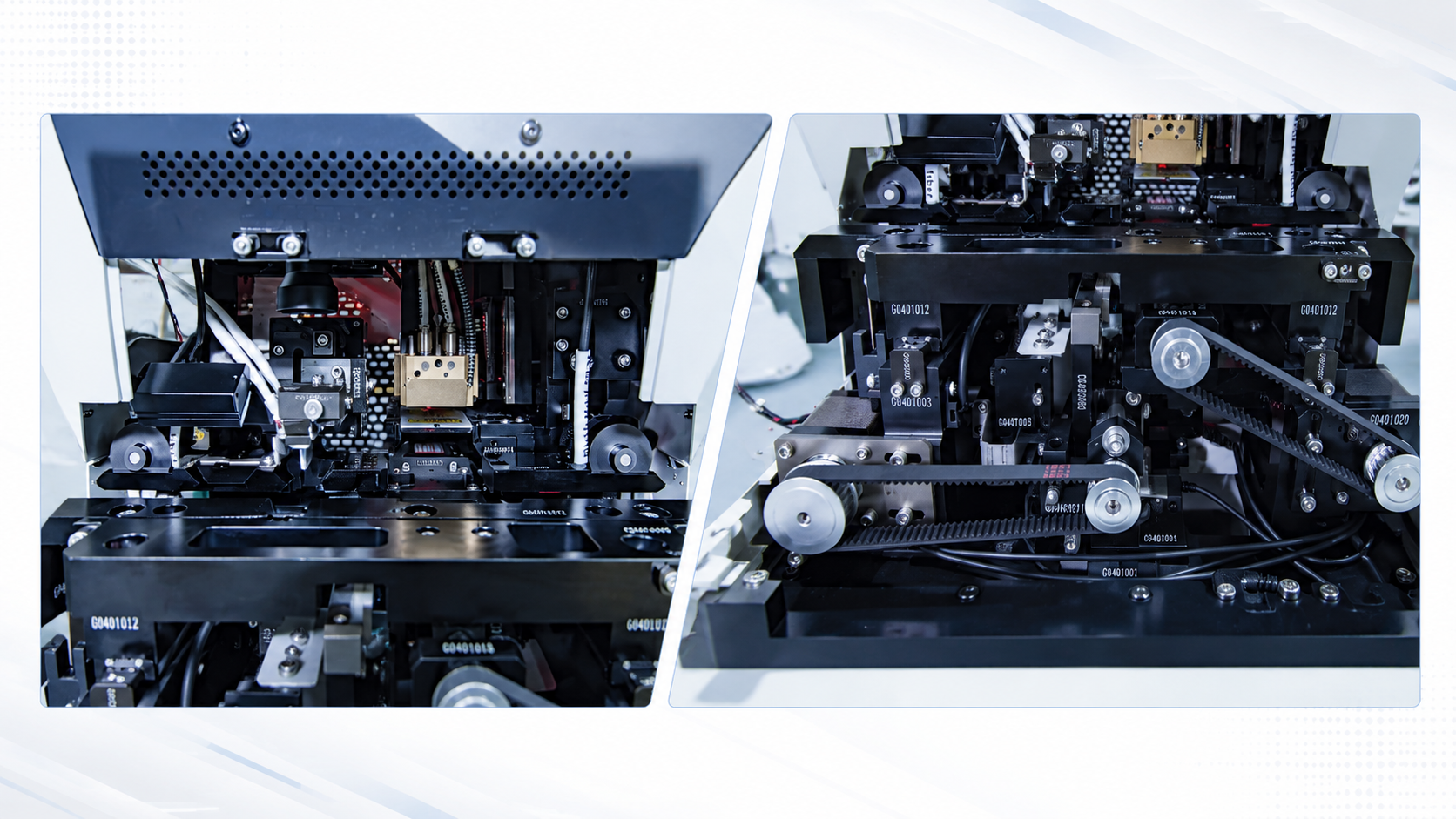

Il sistema di visione utilizza telecamere CCD con sorgenti luminose superiori e inferiori per rilevare le sezioni vuote del nastro e confermare la corretta posizione di taglio. Può riconoscere i componenti superiori a 01005, identificare la spaziatura dei componenti e creare modelli di marcatura dei componenti per ridurre gli errori dei materiali. Il modulo di trasmissione utilizza motori indipendenti e binari di guida di precisione per spostare costantemente il nastro portante. Le ruote motrici a denti fini migliorano l'attrito, mentre le coperture premute su entrambi i lati impediscono il movimento del nastro durante la lavorazione. Il binario di guida può anche essere regolato automaticamente in base al tipo di nastro selezionato. Insieme, questi sistemi aiutano la SMT giunzione automatica intelligente a mantenere un posizionamento accurato del nastro, un'alimentazione stabile e una giunzione affidabile tra bobine di diversi componenti.

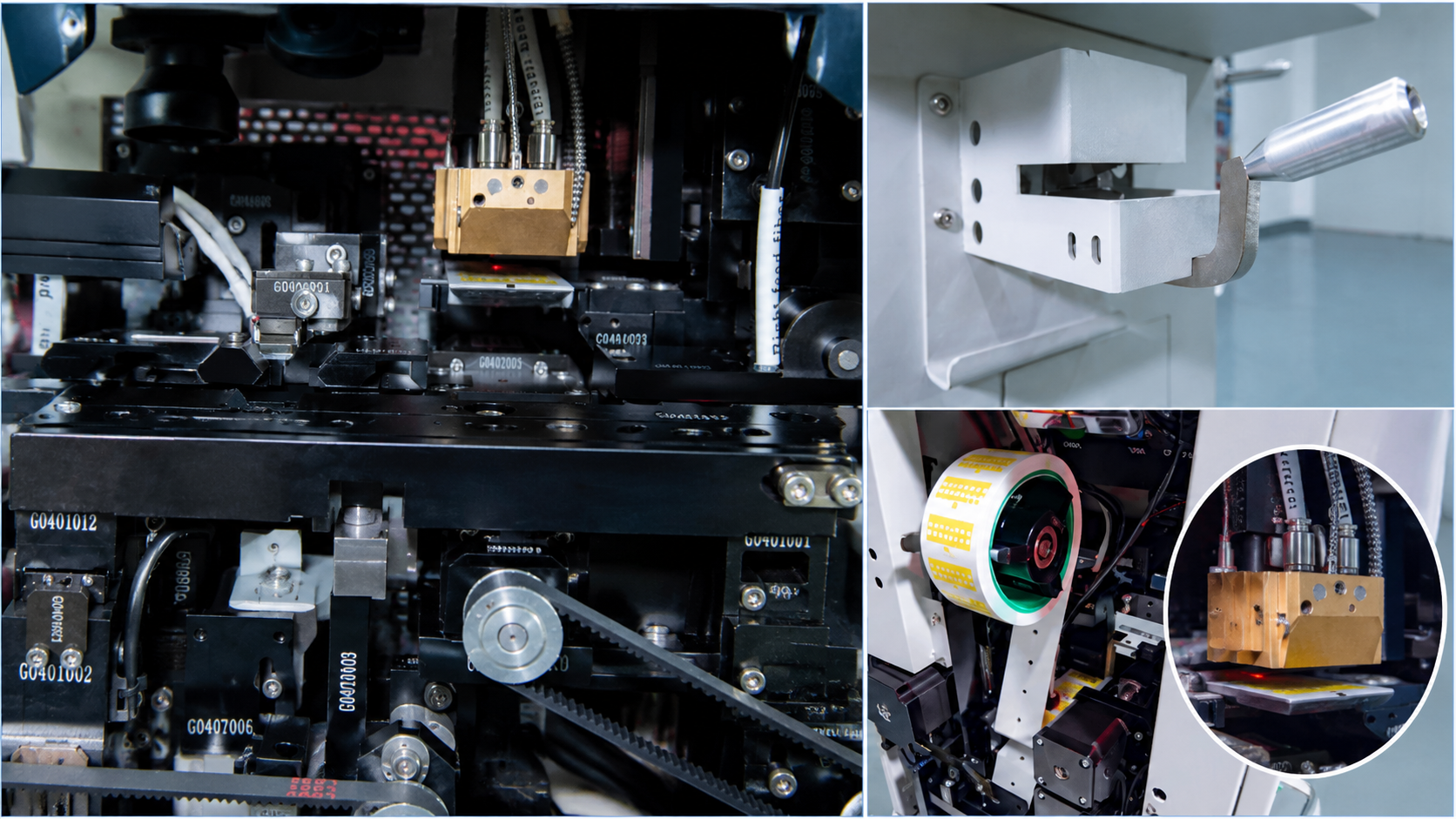

Il modulo taglierina utilizza una lama integrata ad alta durezza per produrre un taglio del nastro pulito e liscio. Il sistema CCD identifica prima la posizione vuota del nastro, poi la macchina taglia automaticamente nel punto corretto. È inclusa anche una taglierina manuale esterna per rimuovere lunghe sezioni di nastro vuote prima del funzionamento automatico. Durante la giunzione, una pompa a vuoto trattiene saldamente il nastro adesivo, mentre la testa di assorbimento riscaldata garantisce un incollaggio stabile. Un regolatore di temperatura indipendente mantiene condizioni di riscaldamento costanti. I motori passo-passo e una struttura ad ingranaggi brevettata controllano il processo di giunzione con elevata precisione. I motori multipli aiutano inoltre a prevenire gli inceppamenti del nastro e il blocco dello scarico degli scarti, consentendo alla giunzione automatica Intelligence di raggiungere una velocità di passaggio fino al 98%.

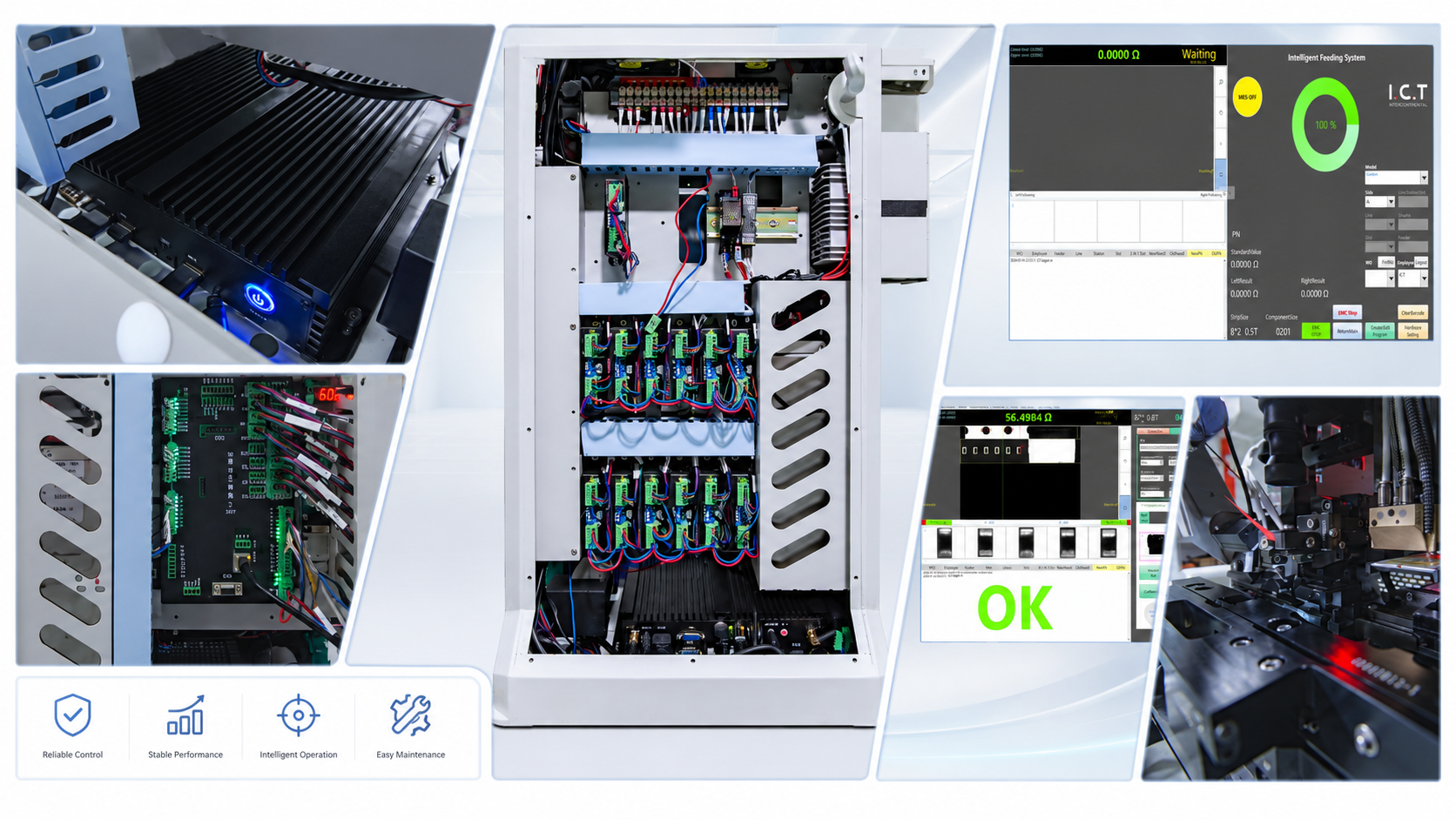

Il sistema di controllo utilizza un PC industriale, una scheda di controllo IO e più driver indipendenti per gestire ciascun modulo di lavoro. Questa struttura supporta un funzionamento stabile e semplifica la manutenzione. Un'antenna estesa aiuta a mantenere un segnale affidabile in tutta l'officina, mentre le batterie al litio ricaricabili consentono alla macchina di muoversi liberamente senza una connessione elettrica fissa. L'interfaccia operatore guidata è sufficientemente semplice da consentire ai nuovi utenti di apprendere in circa cinque minuti. Sono disponibili interfacce cinese e inglese e uno scanner di codici a barre è standard per la verifica dei materiali. Il sistema supporta inoltre l'importazione della distinta base, l'analisi automatica dei dati, la connessione MES opzionale e la misurazione opzionale del valore RC per il nastro da 8 mm, migliorando la tracciabilità e la prevenzione degli errori.
| Specifiche
| No. | I.C.T-ASM08 | I.C.T-AISM08 | I.C.T-ASM24 | |
|---|---|---|---|---|
| 1 | Modello | I.C.T-ASM08 | I.C.T-AISM08 | I.C.T-ASM24 |
| 2 | Strumento di misura RC | N / A | Standard | N / A |
| 3 | Esempio | Nastro da 8 mm | Nastro da 8 mm | Nastro da 8 / 12 / 16 / 24 mm |
| 4 | Montatore applicabile | SMT marchi completi | SMT marchi completi | SMT marchi completi |
| 5 | SMT Nastro (mm) | Carta da 8 mm / Goffrato da 8 mm | Carta da 8 mm / Goffrato da 8 mm | Carta 8 / 12 / 16 / 24 mm e Goffrata |
| 6 | Modalità di giunzione | Taglio automatico/Giuntura automatica | Taglio automatico/Giuntura automatica | Taglio automatico/Giuntura automatica |
| 7 | Dimensioni del nastro di giunzione | 32 mm | 32 mm | 32mm×2 |
| 8 | Pacchetto nastro di giunzione | Bobina | Bobina | Bobina |
| 9 | Numero del nastro di giunzione | 1 | 1 | 2 |
| 10 | Precisione di giunzione | ±0,2 mm | ±0,2 mm | ±0,05 mm |
| 11 | Rilevamento nastro vuoto | CCD | CCD | CCD |
| 12 | Numero CCD | 1 | 2 | 1 |
| 13 | Tempo del ciclo di giunzione | 6–12 secondi* | 6–12 secondi* | 6–12 secondi* |
| 14 | Tasso di passaggio su Mounter | 95% | 98% | 98% |
| 15 | MES | Supportato | Supportato | Supportato |
| 16 | Metodo di controllo | computer | computer | computer |
| 17 | Alimentazione elettrica | Due batterie al litio da 24 V | Due batterie al litio da 24 V | Due batterie al litio da 24 V |
| 18 | Tempo di alimentazione della batteria | 12-14 ore | 12-14 ore | 12-14 ore |
| 19 | Dimensioni (mm) | 550×470×1300 | 400×470×1400 | 360×310×1320 |
| 20 | Peso | ca. 65 chilogrammi | ca. 65 chilogrammi | ca. 70 chilogrammi |
| SMT Elenco delle apparecchiature di linea
Una linea di produzione completa di SMT può includere un caricatore PCB, una stampante completamente automatica per pasta saldante, un sistema SPI, macchine pick-and-place, trasportatori, forno di rifusione, sistema di ispezione AOI, scaricatore PCB, macchina per depaneling e attrezzature per la pulizia. La giunzione automatica Intelligence SMT supporta questa linea aiutando gli operatori a sostituire le bobine dei componenti senza creare lunghi fermi della macchina di posizionamento. È particolarmente utile quando la fabbrica gestisce molti tipi di componenti, ordini di grandi volumi o frequenti cambi di bobina. I.C.T può valutare le dimensioni di PCB, i tipi di componenti, la capacità richiesta, lo spazio dell'officina, i requisiti di ispezione e i metodi di controllo dei materiali prima di consigliare la configurazione completa. Questo approccio basato sulla linea completa migliora l'abbinamento delle apparecchiature, il flusso dei materiali, il controllo della qualità e la futura espansione della produzione.
| Nome prodotto | Scopo nella linea SMT |
|---|---|
| PCB Loader | Carica automaticamente i PCB nudi sulla linea. |
| Stampante in pasta di saldatura | Stampa accuratamente la pasta saldante sulle piazzole PCB. |
| Scegli e posiziona la macchina | Monta i componenti su PCB con precisione. |
| RIFLOVA DEL PROVO | Fonde la saldatura per formare giunti solidi. |
| AOI macchina | Ispeziona i giunti di saldatura e i difetti di posizionamento. |
| SPI Macchina | Controlla l'altezza e la qualità della pasta saldante. |
| Attrezzatura di tracciabilità | Registra e tiene traccia dei dati di produzione: macchina per marcatura laser /montatore di etichette/stampante a getto d'inchiostro |
| SMT pulizia | Utilizzato per pulire PCB, stampini, dispositivi, ugelli, ecc. |
| Macchina per fresatura laser PCB | Taglia il PCBA nel prodotto finale |
