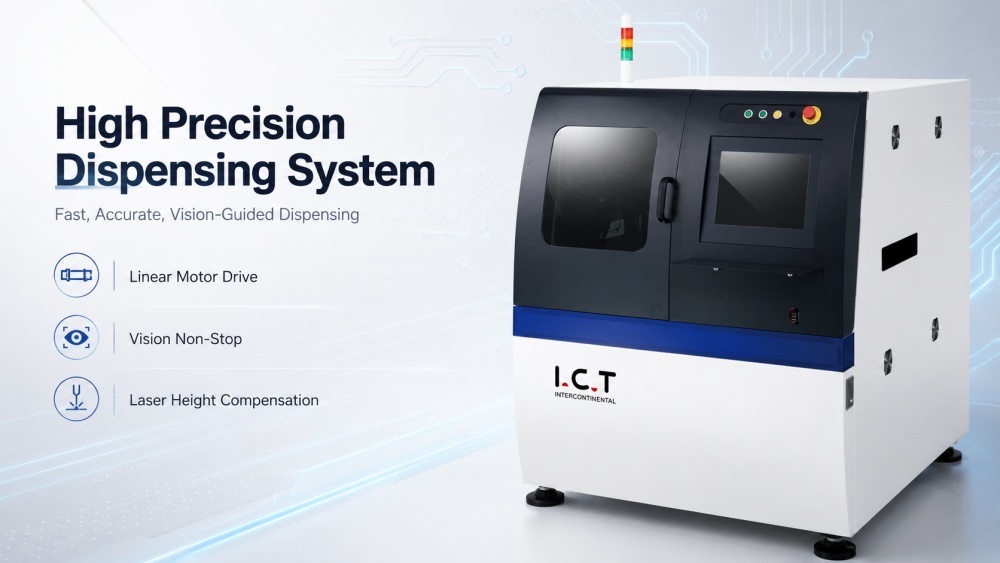

| Dosatura di precisione per SMT PCB
Il distributore I.C.T per SMT PCB è costruito per l'applicazione di materiali fini nella produzione elettronica avanzata. Viene utilizzato per pacchetti di semiconduttori, montaggio su scheda, back-end LED, Mini-LED, dischi rigidi per PC, circuiti integrati, BGA e altri processi PCB ad alta densità. Il sistema combina azionamento del motore lineare, misurazione dell'altezza laser, visione ad alta velocità e compensazione dell'erogazione per controllare punti piccoli, percorsi sottili e lavori di riempimento insufficiente in modo più accurato. È in grado di rilevare la deformazione PCB, identificare la deviazione del truciolo e regolare l'azione di erogazione durante la produzione. Per le fabbriche che si stanno orientando verso componenti più piccoli e finestre di processo più ristrette, questo sistema offre agli ingegneri un modo più stabile per gestire colla, pasta saldante e altri materiali di processo.
| Caratteristica del sistema di erogazione ad alta precisione

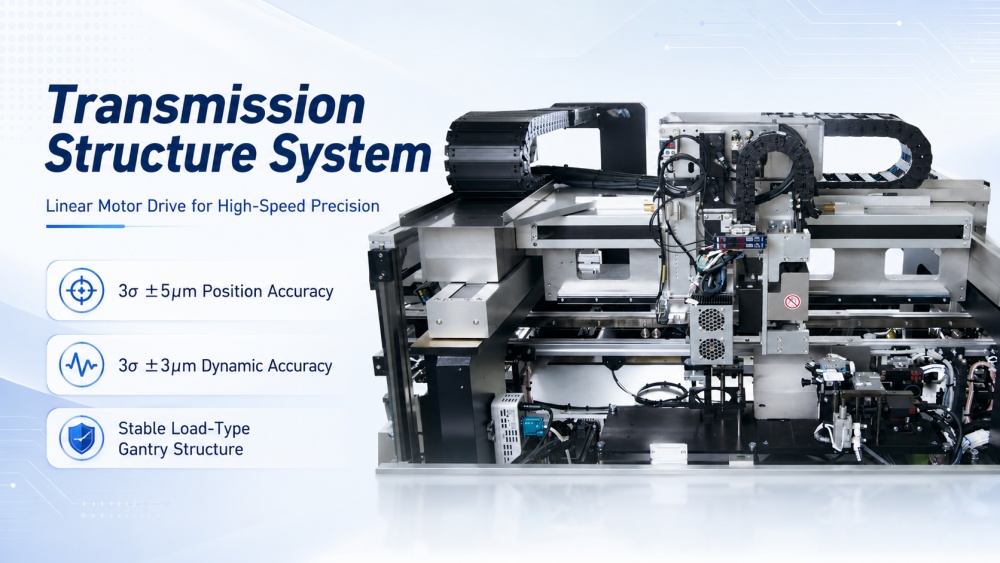

Sistema di struttura della trasmissione
La struttura di movimento di questo distributore automatico per SMT PCB è progettata per un lavoro stabile ad alta velocità. Utilizza il controllo dell'azionamento del motore lineare X/Y, con precisione della posizione alternativa di 3σ ±5μm sugli assi X, Y e Z e precisione della posizione dinamica di 3σ ±3μm sugli assi X e Y. La struttura a portale del tipo a carico aiuta a mantenere stabile la macchina quando la testa si muove rapidamente attraverso l'area di lavoro. Ciò è importante per punti piccoli, layout densi e percorsi di erogazione fini. In applicazioni come il confezionamento di circuiti integrati, il montaggio su schede Mini-LED, BGA e PCB, la trasmissione stabile aiuta a ridurre la deriva del posizionamento e supporta il controllo ripetibile del processo.

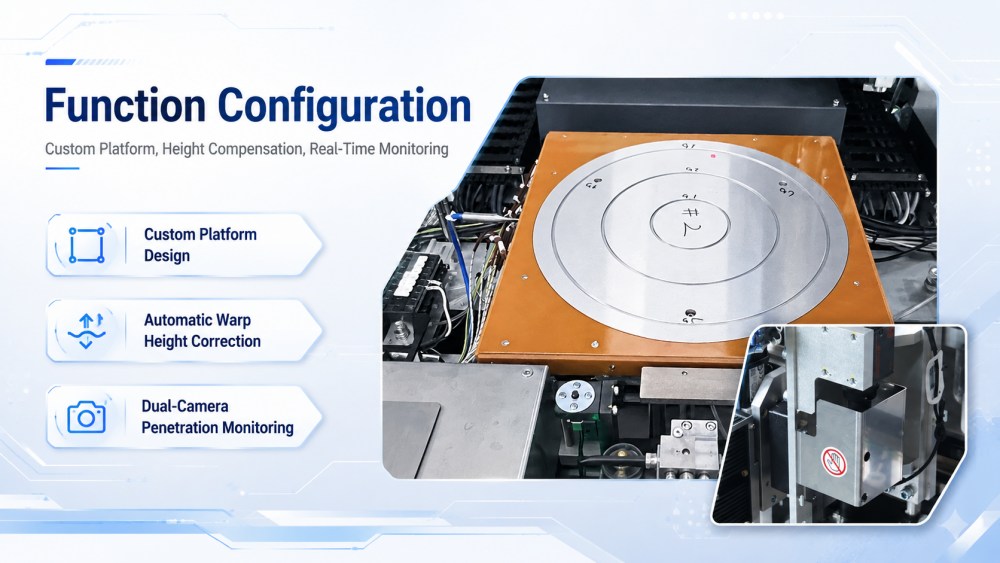

Configurazione delle funzioni
Questo sistema di erogazione ad alta precisione prodotto in Giappone è configurato per condizioni reali PCB, dove la planarità e la posizione dei componenti possono cambiare da scheda a scheda. Il sistema può misurare tre punti su un PCB, calcolare il piano della superficie e regolare automaticamente l'altezza dell'ago. Il suo laser senza contatto è in grado di rilevare una deformazione del substrato di 1μm, aiutando a mantenere una distanza controllata tra l'ago e la superficie di lavoro. Nei processi di riempimento insufficiente, le telecamere superiore e inferiore monitorano la penetrazione del materiale sotto i dispositivi flip-chip durante il funzionamento. Ciò fornisce alla macchina un maggiore feedback sul processo e aiuta gli ingegneri a ridurre la dipendenza dall'osservazione manuale durante l'impostazione o il miglioramento della ricetta di erogazione.

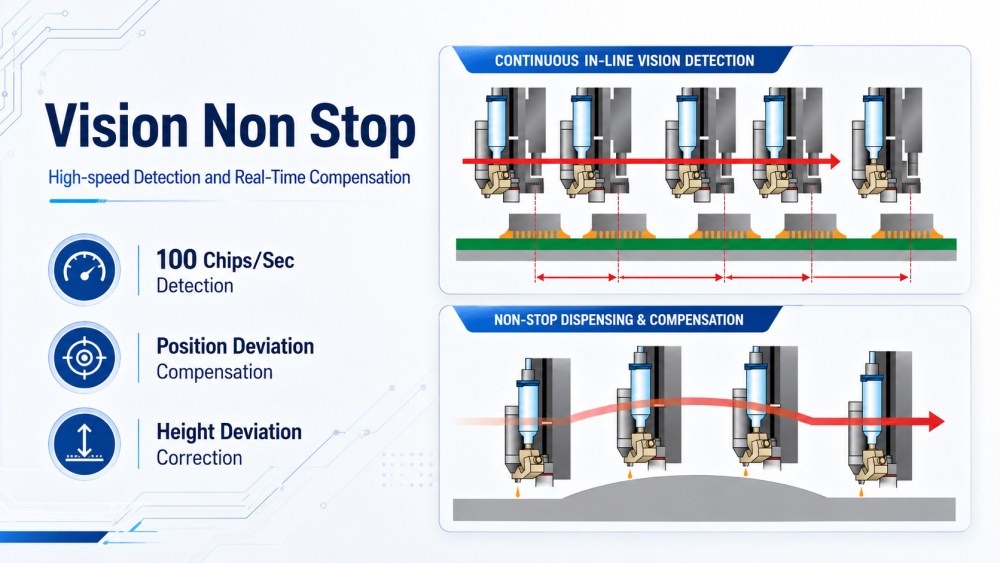

Visione senza sosta
La visione non-stop è utile quando la velocità e l'ispezione devono avvenire contemporaneamente. La macchina è in grado di rilevare fino a 100 trucioli al secondo, quindi riconoscere la deviazione di posizione e la deviazione di altezza prima di regolare il rivestimento o l'azione di erogazione. Ciò consente ai dati di ispezione di supportare il processo senza trasformare ogni controllo in un punto di arresto. Per i prodotti con molti chip, spazi ristretti o micropunti ripetuti, questo è molto importante. Il sistema supporta anche la compensazione del percorso e del volume della colla. È in grado di identificare le aree sovrapposte e calcolare la quantità di materiale necessaria, contribuendo a ridurre l'accumulo di colla, il traboccamento e la dimensione instabile dei punti.
Opzioni di configurazione e applicazioni
Materiali diversi richiedono metodi di consegna diversi, quindi questo distributore automatico per SMT PCB può essere abbinato alle opzioni di valvola adatte. Le valvole a vite sono migliori per materiali ad alta viscosità come colla o pasta saldante. Le valvole a getto sono migliori per materiali con buona fluidità. Per i lavori con pasta saldante, la dimensione minima del punto può raggiungere 110μm, rendendolo adatto per processi IC e BGA fini. La macchina viene utilizzata in pacchetti di semiconduttori, montaggio di schede, LED back-end, Mini-LED e produzione di dischi rigidi per PC. Ciò offre agli ingegneri una piattaforma per diverse attività di erogazione di precisione, consentendo loro comunque di regolare la valvola, il materiale, la velocità e i requisiti del punto.
| Specifiche del sistema di erogazione ad alta precisione:
| I.C.T-HD330 | Sistema di erogazione SMT PCB ad alta precisione |
| MAX PCB dimensione | 50*70~250*330mm |
| Guidare | Motore lineare |
| Precisione di ripetibilità X/Y: 3 sigma | ±5μm |
| Velocità massima X/Y | 1500mm/sec |
| Accelerazione | 1,5 G |
| Elaborazione delle immagini: fotocamera digitale, automatismo | Ripetibilità | ±1μm |
| Precisione | MASSIMO: 0,03 secondi/punto |
| Allineamento | S |
| Maestro del chip | S |
| Brutto voto | S |
| Precisione di ripetibilità | S |
| CCD continuo | S |
| Sistema di misurazione dell'altezza (tipo laser) | Precisione di ripetibilità | ±1μm |
| 0,1 sec/punto |
| Calibrazione | Robot-fotocamera | S |
| Fotocamera-z | S |
| Ago della fotocamera | S |
| Ago-z | S |
| Basta monitorare | Area di erogazione (OK/NG) | S |
| Perimetro di erogazione (OK/NG) | S |
| Monitoraggio automatico della permeazione di riempimento insufficiente | S |
| Ispezione del segno negativo | S |
| Ispezione dell'altezza | S |
| AOI feedback | Feedback sul volume di erogazione | S |
| Feedback sull'elaborazione delle immagini | S |
| Feedback sulla misurazione dell'altezza | S |
| Pulizia dell'ago | Tipo a soffio d'aria | S |
| Tipo sottovuoto | S |
| Scarico del materiale | S |
| Bilance elettroniche | Precisione | 0,1 mg/0,01 mg |
| Feedback | OPZIONE |
| Unità di calore (pre/principale/dopo) | OPZIONE |
| Aria compressa | 0,4-0,6 MPa |
| Energia | AC200V,3φ,20A |
| Dimensione | 1300*1100*1380mm |
| Peso | 850kg |
* I.C.T continua a lavorare su qualità e prestazioni, specifiche e aspetto possono essere aggiornati senza preavviso.
| PCBA Elenco delle attrezzature della linea di rivestimento
Questo prodotto appartiene naturalmente alla linea di produzione di rivestimento e erogazione di I.C.T. Le apparecchiature correlate possono includere macchine erogatrici a getto, macchine per rivestimento conforme, forni per polimerizzazione UV, forni per polimerizzazione IR, trasportatori PCB, sistemi di rivestimento AOI e macchine per depaneling PCBA. Il distributore automatico per SMT PCB gestisce colla, pasta saldante, materiale di riempimento insufficiente o materiale protettivo in aree selezionate. La macchina di rivestimento protegge le superfici più grandi PCB da umidità, polvere e contaminazione. L'attrezzatura per l'indurimento completa la reazione del materiale dopo l'applicazione. AOI aiuta a controllare la qualità del processo, mentre le apparecchiature di depaneling supportano la separazione finale della scheda. Combinando queste macchine, i clienti possono realizzare un processo completo per l'erogazione, il rivestimento, l'indurimento, l'ispezione e la movimentazione.
| Nome del prodotto | Scopo nella linea di rivestimento PCBA |
Macchina per rivestimento | Applica rivestimenti protettivi precisi ai circuiti stampati per una protezione antipolvere, impermeabile e antideflagrante. |
Curangere il forno | Indurisce i rivestimenti con luce IR o UV, garantendo una protezione forte e duratura. |
Trasportatore SMT | Trasporta i circuiti stampati senza problemi attraverso la linea di rivestimento per un'elaborazione efficiente. |
Loader e scaricatore | Fornisce e immagazzina PCB per la linea di produzione, garantendo input e output regolari. |
| Rivestimento conforme AOI | Ispeziona la qualità del rivestimento e rileva i difetti per garantire standard elevati. |
