T420
I.C.T
smt pcb metal coating machines
| Quantità: | |
|---|---|

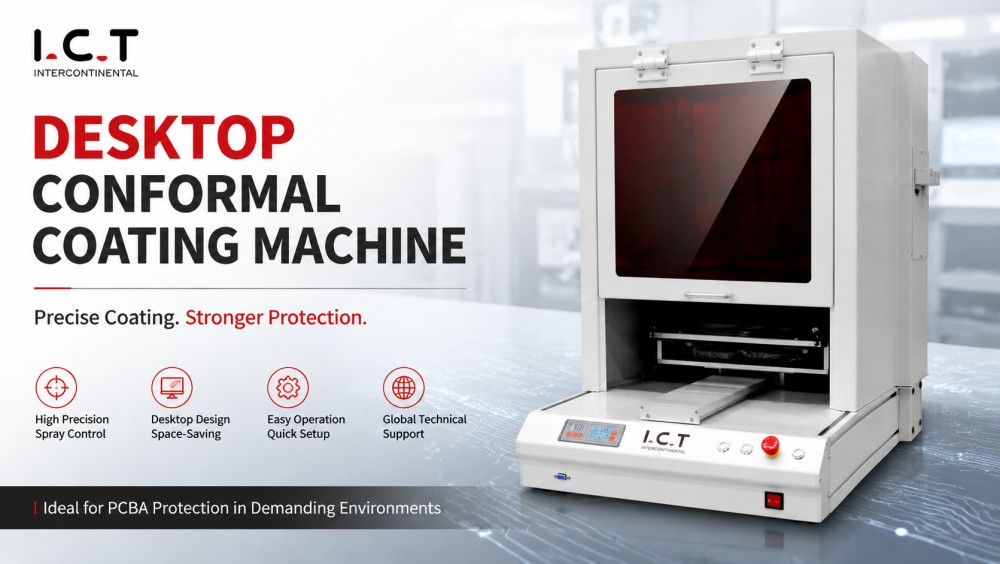

La macchina per rivestimento conforme da tavolo SMT PCBA è progettata per il rivestimento di piccoli lotti o prototipi PCB con elevata precisione. Il movimento a tre assi consente l'applicazione selettiva su PCB mono o bifacciale. Può ospitare pannelli di dimensioni comprese tra 50×50 e 400×400 mm con altezze fino a 80 mm. Il sistema comprende serbatoi di materiale da 10 litri e di pulizia da 2 litri e valvole di spruzzatura regolabili. Gli operatori possono programmare punti, linee, cerchi, archi e curve. Il cambio rapido del prodotto e l'interfaccia intuitiva lo rendono ideale per la produzione offline, piccole linee pilota e ambienti di laboratorio, garantendo risultati di rivestimento conforme ripetibili e uniformi.
Il robot a tre assi applica rivestimenti con elevata ripetibilità su PCB complessi. Le valvole regolabili gestiscono molteplici viscosità, inclusi adesivi UV ed epossidici. Il rilevamento dell'altezza e il riconoscimento dei bordi garantiscono una copertura uniforme prevenendo l'overspray. Supporta schede a singola e doppia facciata. Questa caratteristica garantisce una qualità di rivestimento costante per la produzione di prototipi, laboratorio e piccoli lotti SMT PCBA.
I trasportatori e gli impianti da tavolo compatti stabilizzano i pannelli durante il rivestimento. I motori passo-passo garantiscono un movimento preciso. I dispositivi a cambio rapido riducono al minimo i tempi di inattività durante il cambio scheda. Il layout desktop è ideale per laboratori di ingegneria, produzione pilota o rivestimenti SMT PCB su piccola scala. Il sistema previene il disallineamento e garantisce una copertura uniforme su una varietà di dimensioni e spessori di pannelli mantenendo un'elevata efficienza.

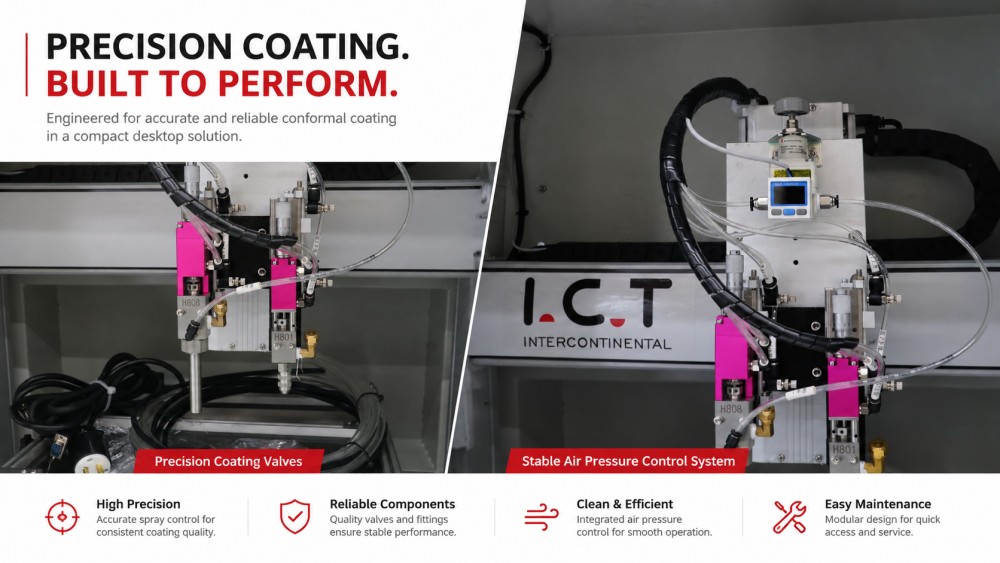

La fornitura del materiale include un serbatoio principale da 10 litri e un serbatoio di pulizia da 2 litri con pressione dell'aria regolata da 4,5–6 Kg/cm². La programmazione della scatola di insegnamento consente la definizione del percorso e la regolazione del volume del rivestimento. I cicli di pulizia indipendenti riducono la contaminazione. Il flusso controllato del materiale garantisce uno spessore di rivestimento costante. La programmazione flessibile si adatta a più layout PCB, garantendo risultati riproducibili in ambienti di produzione di piccoli lotti o offline.
| Articolo | I.C.T-T420 |
|---|---|
| Numero di valvole | Valvola di atomizzazione 1 pz, valvola di precisione 1 pz |
| Numero dell'asse | 3 assi (X, Y, Z) |
| PCB dimensione | 50×50 ~ 400×400 millimetri |
| PCB spessore | 0,4~6 mm |
| PCB Deformazione | <1% |
| Sistema di guida | Motore passo-passo |
| Volume materiale | 1 secchio per colla da 10 litri + 1 secchio per la pulizia da 2 litri |
| Massimo. Velocità | 400 mm/sec |
| Massimo. Altezza componente | 80 mm |
| Larghezza dello spruzzo a forma di ventaglio | 5 ~ 8 mm |
| Diametro di spruzzo più piccolo | 5 mm |
| Precisione ripetuta | ±0,1 mm |
| Cambio di prodotto | <8 minuti |
| Ispezionare la luce | Luce UV |
| Pressione atmosferica | 4,5 ~ 6 Kg/cm² |
| Alimentazione elettrica | AC220V±10%, 50/60Hz, 500W (Opzione: 110V) |
| Metodo di controllo | Maniglia di controllo |
| Dimensioni (L×L×A) | 800×900×900mm |
| Peso | ca. 50 chilogrammi |
*I.C.Tcontinua a lavorare sulla qualità e sulle prestazioni, le specifiche e l'aspetto possono essere aggiornati senza particolare preavviso.
La macchina per rivestimento desktop si integra con linee I.C.T complete SMT/DIP, inclusi sistemi pick-and-place, saldatura selettiva, AOI e depaneling. La visione CCD in linea monitora la qualità del rivestimento. Combinati, questi sistemi ottimizzano la produttività, riducono al minimo le rilavorazioni e mantengono una copertura di rivestimento uniforme per gli assemblaggi PCBA e LED. Ideale per laboratori, linee pilota e produzione di piccoli lotti SMT.
| Nome del prodotto | Scopo nella linea di rivestimento PCBA |
|---|---|
Applica rivestimenti protettivi precisi ai circuiti stampati per una protezione antipolvere, impermeabile e antideflagrante. | |
Indurisce i rivestimenti con luce IR o UV, garantendo una protezione forte e duratura. | |
Trasporta i circuiti stampati senza problemi attraverso la linea di rivestimento per un'elaborazione efficiente. | |
Fornisce e immagazzina PCB per la linea di produzione, garantendo input e output regolari. | |
| Rivestimento conforme AOI | Ispeziona la qualità del rivestimento e rileva i difetti per garantire standard elevati. |
Nel dicembre 2025, I.C.T ha consegnato tre linee di produzione (SMT, DIP e Coating) a un produttore saudita di elettronica automobilistica. Gli ingegneri hanno gestito l'installazione, la calibrazione e la formazione degli operatori. Il cliente aveva già visitato I.C.T nel giugno 2025 per ispezionare attrezzature e processi di produzione. Dopo la messa in servizio, gli ingegneri hanno ricevuto certificati onorari che riconoscono il servizio professionale e l'affidabilità della soluzione completa SMT, DIP e linea di rivestimento per un nuovo stabilimento ODM in grado di svolgere attività di ricerca e sviluppo, progettazione e produzione.
I.C.T fornisce supporto end-to-end per le operazioni di SMT, DIP e rivestimento. La valutazione pre-consegna include tipi di PCB, materiali di rivestimento, capacità e layout. Dopo la consegna, gli ingegneri forniscono installazione, messa in servizio, formazione degli operatori, manutenzione e ottimizzazione dei processi. La macchina di rivestimento da tavolo è incorporata nel flusso di lavoro di assemblaggio completo, garantendo una qualità di rivestimento ripetibile. Le nuove strutture ricevono assistenza dal layout alla produzione di prova, mentre le linee esistenti ottengono un flusso di lavoro ottimizzato e operazioni stabili.
I clienti apprezzano I.C.T per istruzioni chiare, supporto pratico e risposte rapide. Gli ingegneri guidano gli operatori a ridurre gli errori e migliorare la produttività. L'imballaggio garantisce una consegna sicura. Le domande tecniche durante l'installazione e la produzione vengono tempestivamente risolte. I clienti si affidano a I.C.T nel lancio di nuove linee SMT, DIP e di rivestimento, ottenendo risultati di rivestimento PCBA uniformi e ripetibili nella produzione offline o in piccoli lotti.
La macchina per rivestimento conforme da tavolo è certificata CE e ISO9001. La gestione della qualità comprende l'ispezione dei componenti, la verifica dell'assemblaggio, i test funzionali, la revisione dell'imballaggio, il monitoraggio della spedizione, l'installazione e il servizio post-vendita. Questi standard garantiscono rivestimenti conformi riproducibili e di alta qualità per la produzione di PCBA in piccoli lotti e prototipi, compreso il rivestimento selettivo di LED e di moduli elettronici.
I.C.T fornisce soluzioni chiavi in mano per SMT, DIP, rivestimento, erogazione, assemblaggio, robotica e fabbriche intelligenti. I team interni di ricerca e sviluppo, produzione, ingegneria, vendite e assistenza guidano i clienti dalla pianificazione alla produzione stabile. I progetti globali riguardano la fornitura, l'installazione, la formazione e l'ottimizzazione dei processi delle apparecchiature. I.C.T costruisce nuove strutture da 0 a 1 e aggiorna le linee esistenti da 1 a 10, fornendo soluzioni di rivestimento conforme PCBA scalabili, precise e affidabili.
