I.C.T-SS330 / SS430 / SS540 / SS550
I.C.T
| Quantità: | |
|---|---|

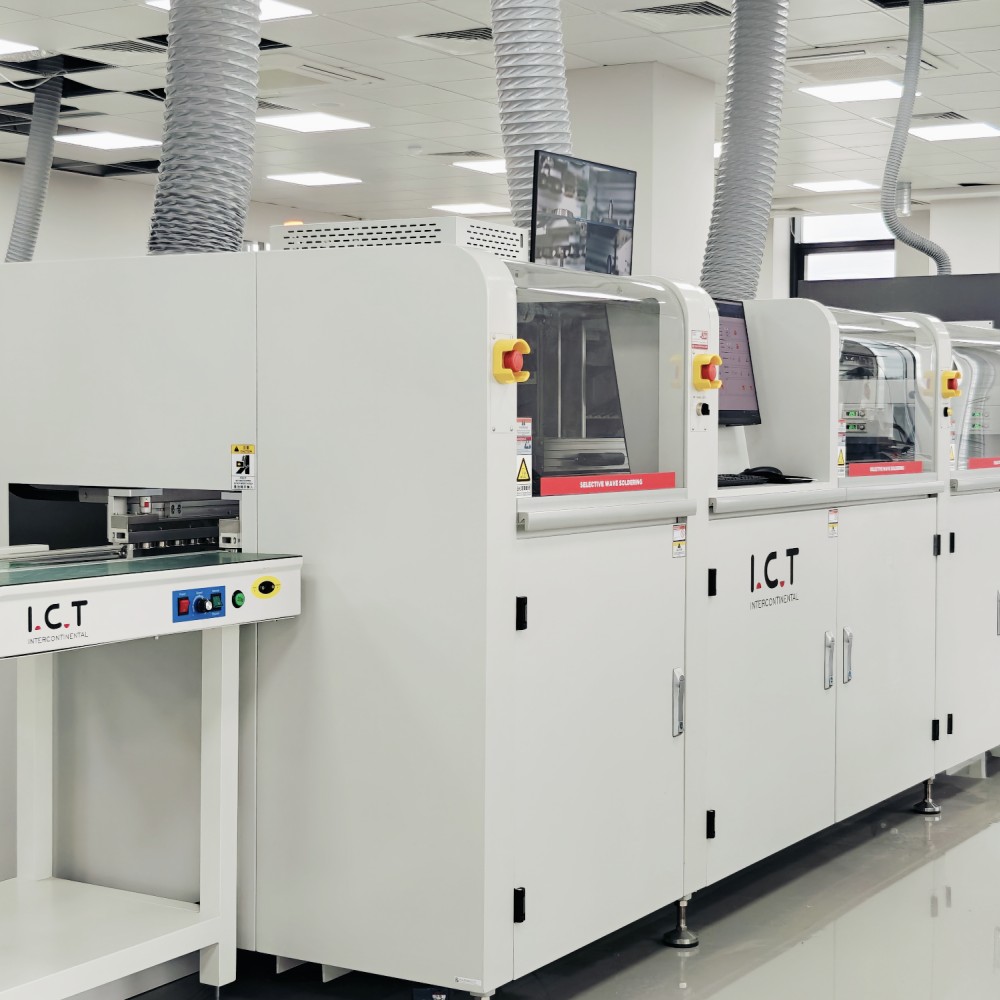

| Panoramica della macchina per saldatura selettiva a onde
Progettata e costruita in Cina, la macchina per saldatura selettiva a onde I.C.T è la macchina per saldatura a onde selettiva offline definitiva per la produzione flessibile e in grandi volumi PCBA. Il PCB rimane perfettamente stazionario mentre la leggera piattaforma in alluminio pressofuso, alimentata da servo Panasonic e guide lineari di precisione, sposta il flusso e le teste di saldatura con velocità silenziosa e precisione submillimetrica. Il riscaldamento ad azoto in linea garantisce giunti luminosi come uno specchio e quasi senza bava. Ogni parametro viene impostato e salvato in un'interfaccia Windows intuitiva per una ripetibilità a prova di proiettile. La calibrazione automatica delle onde, il monitoraggio CCD in tempo reale, la valvola a getto tedesca e il vaso in titanio rendono questa macchina per saldatura selettiva a onde la soluzione autonoma perfetta che mantiene i rendimenti alle stelle e le rilavorazioni inesistenti.
| Elenco delle apparecchiature della linea DIP
Una valvola tedesca a getto ad alta frequenza emette puntini di flusso minuscoli e uniformi con una percentuale di solidi inferiore al 10%. Il serbatoio a pressione e il flussometro di precisione mantengono la portata costante indipendentemente dal livello del serbatoio. L'ugello scorre su una piattaforma XY ripetibile fino a 0,02 mm. I residui cadono in un vassoio estraibile per una pulizia immediata. Tutti i componenti pneumatici sono SMC giapponesi di alta qualità, indicatori direttamente sulla superficie per rapidi controlli visivi. Una pompa automatica alimenta il flusso senza interruzioni. Questo sistema assicura una copertura pulita e ripetibile ad ogni ciclo sulla macchina ad onde di saldatura selettiva.
IR inferiore completamente regolabile di serie; IR superiore o convezione di aria calda opzionale. Il design aperto massimizza il trasferimento di calore mentre l'isolamento spesso mantiene temperature stabili. Gli elementi riscaldanti e i motori premium dei leader mondiali funzionano senza problemi per anni. Tutto è plug-and-play: non sono necessari strumenti per l'assistenza. Le schede escono attivate in modo uniforme e senza stress, perfettamente pronte per giunzioni impeccabili nella saldatrice a onda Select Offline.
La pompa elettromagnetica tedesca produce un picco d'onda ultra-coerente. Controlla la temperatura, il flusso di N2, l'altezza e la calibrazione automatica direttamente dallo schermo. La pentola in titanio con riscaldatore esterno in ghisa si riscalda velocemente e non perde mai. L'azoto in linea garantisce giunti lucenti e praticamente zero bava. Il CCD in tempo reale registra 900 ore di video tracciabili. Gli assi XYZ sigillati ad alta velocità, il rilevamento delle onde laser e la pulizia automatica degli ugelli mantengono la macchina per saldatura selettiva in funzione 24 ore su 24, 7 giorni su 7, senza intoppi.
Le robuste guide profilate e il trasportatore a rulli a tre sezioni spostano le tavole in modo fluido e delicato. I morsetti laterali e superiori bloccano il PCBA in posizione completamente immobile durante ogni passaggio. Le guide più spesse gestiscono facilmente carichi di 20 kg. I moduli di azionamento di precisione posizionano perfettamente le schede dal flusso alla saldatura. L'intero trasporto è progettato per una produzione continua sulla saldatrice a onda Select Offline.
Il PLC certificato CE e l'architettura del bus ad alta velocità soddisfano gli standard dell'Industria 4.0. Il cablaggio Cat-6 e l'elettronica migliore della categoria offrono una risposta rapidissima e un'affidabilità totale. La programmazione guidata, il riconoscimento automatico degli ugelli, le modifiche basate sulle immagini, la visualizzazione live con un clic e il supporto multilingue rendono la configurazione un gioco da ragazzi. La completa tracciabilità mantiene la qualità garantita su ogni macchina per saldatura selettiva a onde.
La modalità guidata passo dopo passo, l'ID automatico degli ugelli, la correzione intelligente delle immagini, i dashboard in tempo reale e la commutazione CCD live con un solo pulsante semplificano le operazioni. Supporta cinese, inglese, giapponese, russo e altro. MES integrato, Wi-Fi, accesso remoto, avvisi vocali e luci personalizzabili mantengono gli operatori in pieno controllo della saldatrice a onda Select Offline.
| Specifica
| Saldatura ad onde selettiva in linea | ||||
| Modello | I.C.T SS540 | I.C.T SS550 | I.C.TSS550P1 | I.C.TSS550P2 |
| Modulare in linea | Spray + Preriscaldamento e Saldatura | Spruzzo + Preriscaldamento + Saldatura | Spruzzo + Preriscaldamento + Saldatura + Saldatura | Spruzzo + Preriscaldamento + Saldatura + Saldatura + Saldatura |
| Sistema di saldatura | ||||
| Quantità di ugelli | 1 | 1 | 2 | 3 |
| Quantità del piatto di saldatura | 1 set | 1 set | 2 insieme | 3 insieme |
| Doppio piatto (opzione) | N / A | Opzione | Opzione | Opzione |
| Potenza del piatto di saldatura | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| Sistema di flusso | ||||
| Serbatoio di stoccaggio del flusso | 1L | 1L | 2L | 2L |
| Supporto di flusso | Allarme di flusso, automatico | |||
| Ugello di spruzzo | Germania Jet Valve (spruzzatura a punti e in linea) 1 set | |||
| Dimensione dell'ugello spray | 130um (opzione 180um, 210um) | |||
| Velocità di spruzzatura | 0 ~ 20mm/s | |||
| Velocità di movimento dell'ugello di spruzzatura | 0 ~ 400mm/s | |||
| Sistema di preriscaldamento | ||||
| Modalità di preriscaldamento | Aria calda e ir | Aria calda e ir | Aria calda e ir | Aria calda e ir |
| Area di preriscaldamento | L500*L500mm | L500*L500mm | L500*L500mm | L500*L500mm |
| Zona di preriscaldamento | Aria calda superiore: 2, IR inferiore: 1 | |||
| Potenza preriscaldamento inferiore | Max. 12 kW | |||
| Massima potenza di preriscaldamento | Max. 6 kW | |||
| Tempo di riscaldamento | Circa 15 minuti (impostazione 150 ℃) | |||
| Modalità di controllo | PC+PLC | |||
| Sistema di trasporto | ||||
| PCB Dimensioni (con dispositivo) | 120*60~500*500mm | |||
| PCB Sostituzione | In linea | |||
| PCB Massima liquidazione | 120mm | |||
| Altezza del trasporto | 900 ± 20 mm | |||
| Larghezza del trasporto | 60 ~ 500mm | |||
| Dimensioni: mm | L1850*L1850*H1480 | L2560*L1750*H1480 | L2560*L1950*H1480 | L2600*L1950*H1480 |
| Peso | Circa: 800 kg | Circa: 1200 kg | Circa: 1300 kg | Circa: 1500 kg |
| Elenco delle apparecchiature della linea DIP
La nostra linea di produzione DIP offre strumenti avanzati per un assemblaggio PCB efficiente e preciso. La linea DIP completamente automatizzata comprende una linea di inserimento DIP per il posizionamento accurato dei componenti, un caricatore a onde per un'entrata fluida PCB, uno scaricatore a onde per un'uscita sicura e una linea di nastri di assemblaggio per i controlli finali. Questa linea di produzione DIP PCB di alta qualità garantisce un funzionamento stabile, un inserimento affidabile di THT e un assemblaggio conveniente, soddisfacendo le diverse esigenze del settore. Con design modulari e supporto globale da parte di I.C.T, aumenta la produttività per le attività a foro passante.
| Nome prodotto | Scopo nella linea DIP |
|---|---|
Macchina per l'inserimento automatico | Posiziona automaticamente i componenti sui PCB con precisione per la linea di produzione DIP. |
Fonde la saldatura per formare giunti solidi sui PCB durante il processo di plug-in THT. | |
Macchina di saldatura selettiva | Applica la saldatura selettivamente ad aree specifiche per un assemblaggio accurato THT |
Ispeziona i giunti di saldatura e i difetti di posizionamento sul DIP assemblato PCB. | |
Controlla la qualità delle saldature interne e i difetti nascosti nei componenti THT. | |
Verifica le prestazioni elettriche e la connettività del PCB assemblato. | |
Trasporta PCB senza problemi attraverso la linea DIP per un assemblaggio e un'ispezione efficienti. |
| Video sul successo dei clienti
Un cliente vietnamita che fornisce un marchio di fotocamere di fama mondiale ha visitato la nostra fabbrica per accettare la sua nuova macchina per saldatura selettiva a onde. I nostri ingegneri hanno eseguito dimostrazioni dal vivo sulle loro schede reali, hanno formato il team sulla programmazione, la calibrazione e la cura quotidiana e hanno permesso loro di osservare la formazione di giunti perfetti in tempo reale sul monitor CCD. La sessione pratica ha dato loro il 100% di fiducia in una startup rapida e senza intoppi nel loro paese e ha dimostrato il vero supporto globale di I.C.T.
| Servizio professionale e formazione
Dall'installazione e messa in servizio chiavi in mano alla manutenzione e agli aggiornamenti a vita, I.C.T ti copre ovunque sul pianeta. Venti ingegneri dedicati gestiscono il layout della linea, la messa a punto dei processi e la formazione approfondita, in loco o in remoto. Hub per pezzi di ricambio in più continenti e risposta 24 ore su 24 mantengono la tua saldatrice a onda Select Offline al massimo dei tempi di attività, anno dopo anno.
| Elogio del cliente
I clienti sono entusiasti dei nostri ingegneri pazienti ed esperti che ricevono una formazione approfondita al momento dell'accettazione e dell'avvio. Amano il modo in cui la macchina per saldatura selettiva a onde inchioda i punti di flusso, mantiene l'altezza perfetta dell'onda e riduce i difetti con i suoi controlli estremamente semplici. L'imballaggio a prova di proiettile arriva ogni volta intatto e le soluzioni remote in giornata e il supporto in loco rapidissimo rendono I.C.T il partner di cui non si preoccupano mai.
| Certificazioni di settore
Ogni I.C.T macchina per saldatura selettiva a onde è dotata di CE per la sicurezza, RoHS per la conformità ecologica, ISO9001 per la gestione della qualità e numerosi brevetti su valvole a getto, pompe e rilevamento laser. Questi marchi riconosciuti a livello mondiale dimostrano che stai ottenendo prestazioni sicure, ecologiche e innovative della saldatrice a onda Select Offline, costruite secondo gli standard più elevati.
| Informazioni su I.C.T azienda e fabbrica
Dal 2012 siamo cresciuti rapidamente con attività di ricerca e sviluppo completamente interne e uno stabilimento all'avanguardia di 12.000 m². Ottantanove membri del team, tra cui 20 ingegneri, e otto filiali servono oltre 1.600 clienti in 72 paesi. Ispezioni rigorose e sistemi di qualità completi supportano ogni macchina per saldatura selettiva a onde, mentre soluzioni chiavi in mano (pianificazione, attrezzature, formazione, ottimizzazione) aiutano i produttori di elettronica in tutto il mondo a dominare con la macchina per saldatura a onde offline Select.
