I.C.T-SS550P2
I.C.T
| Quantità: | |
|---|---|
| Panoramica della saldatrice selettiva online
Costruita e testata in Cina, la saldatrice selettiva online I.C.T è la saldatrice automatica ad onda selettiva PCBA perfetta per linee ad alto volume e ad alto mix. La scheda rimane ferma mentre i moduli di flusso e saldatura si muovono su una piattaforma in alluminio pressofuso veloce e leggera, azionata da servomotori e guide lineari Panasonic: silenziosa, precisa e stabile. Il riscaldamento in linea con azoto garantisce un'eccellente bagnatura e una bava minima. Ogni parametro (percorso, temperatura, volume del flusso, altezza dell'onda) viene impostato e salvato nel software basato su Windows per una perfetta ripetibilità. La calibrazione automatica delle onde e il monitoraggio CCD in tempo reale mantengono la qualità solida come la roccia. La valvola a getto tedesca, il serbatoio a pressione e la pompa elettromagnetica garantiscono l'affidabilità su cui puoi contare giorno dopo giorno.
| Elenco delle apparecchiature della linea DIP
Una valvola tedesca a getto ad alta frequenza spruzza puntini di flusso piccoli e uniformi con una percentuale di solidi inferiore al 10%. Il serbatoio a pressione e il flussometro ad alta precisione mantengono il flusso costante, indipendentemente dalla quantità di flusso rimasta. L'ugello scorre su una piattaforma XY che si ripete fino a 0,02 mm. I residui cadono in un vassoio per una pulizia rapida. Tutti i componenti pneumatici sono SMC giapponesi e i controlli sono direttamente in superficie per una facile visualizzazione e regolazione. Una pompa di estrazione automatica garantisce un'erogazione costante. Questo sistema fornisce una copertura del flusso pulita e ripetibile ogni volta sulla tua saldatrice selettiva online.
Il preriscaldamento IR inferiore standard è completamente regolabile; l'IR superiore o la convezione dell'aria calda sono opzionali. La struttura aperta massimizza la copertura del calore mentre l'isolamento ad alta temperatura mantiene le temperature costanti. Gli elementi riscaldanti e i motori premium delle migliori marche garantiscono anni di utilizzo senza problemi. Tutto ha un design plug-in: non sono necessari strumenti per l'assistenza. Le schede escono attivate in modo uniforme e senza stress, pronte per giunti di saldatura perfetti nella saldatrice automatica ad onda selettiva PCBA.
Una pompa elettromagnetica tedesca produce un picco d'onda ultra stabile. Imposta la temperatura, il flusso di N2, l'altezza delle onde e la calibrazione automatica direttamente nel software. Il crogiolo di saldatura in titanio con riscaldatore esterno in ghisa si riscalda velocemente e non perde mai. Il riscaldamento in linea con azoto garantisce una bagnatura perfetta e bave quasi pari a zero. Il CCD in tempo reale registra 900 ore di video per la tracciabilità. Gli assi XYZ leggeri e ad alta velocità, sigillati contro la contaminazione, il rilevamento dell'altezza dell'onda laser e la pulizia automatica degli ugelli mantengono la macchina di saldatura selettiva online perfettamente funzionante turno dopo turno.
Le guide dal profilo speciale e un sistema di rulli a tre sezioni muovono le tavole in modo delicato e preciso. I morsetti laterali e superiori bloccano saldamente il PCBA in posizione. Le guide ispessite gestiscono carichi fino a 20 kg senza flessibilità. I moduli di azionamento ad alta precisione posizionano perfettamente le schede dal flusso al preriscaldamento fino alla saldatura. L'intera trasmissione è costruita per la produzione 24 ore su 24, 7 giorni su 7, sulla saldatrice automatica ad onda selettiva PCBA.
L'architettura PLC e bus di fascia alta soddisfa gli standard CE e Industria 4.0. Il cablaggio Cat-6 e l'elettronica di marca globale offrono una risposta rapidissima e un'affidabilità solida come la roccia. La programmazione guidata, il riconoscimento automatico degli ugelli CCD, la correzione delle coordinate basata sulle immagini, il monitoraggio in tempo reale con un clic e il supporto multilingue rendono la configurazione un gioco da ragazzi. La completa tracciabilità di ogni parametro mantiene la qualità bloccata nella tua saldatrice selettiva online.
La programmazione guidata passo passo, il rilevamento automatico degli ugelli, l'editing intelligente delle immagini, la visualizzazione dei dati in tempo reale e la commutazione della visualizzazione CCD con un solo pulsante rendono la macchina incredibilmente facile da utilizzare. Supporta cinese, inglese, giapponese, russo e altro. MES integrati, Wi-Fi, accesso remoto, allarmi vocali e luci personalizzabili mantengono gli operatori informati e in controllo della saldatrice automatica a onda selettiva PCBA.
| Specifica
| Saldatura ad onde selettiva in linea | ||||
| Modello | I.C.T SS540 | I.C.T SS550 | I.C.TSS550P1 | I.C.TSS550P2 |
| Modulare in linea | Spray + Preriscaldamento e Saldatura | Spruzzo + Preriscaldamento + Saldatura | Spruzzo + Preriscaldamento + Saldatura + Saldatura | Spruzzo + Preriscaldamento + Saldatura + Saldatura + Saldatura |
| Sistema di saldatura | ||||
| Quantità di ugelli | 1 | 1 | 2 | 3 |
| Quantità del piatto di saldatura | 1 set | 1 set | 2 insieme | 3 insieme |
| Doppio piatto (opzione) | N / A | Opzione | Opzione | Opzione |
| Potenza del piatto di saldatura | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| Sistema di flusso | ||||
| Serbatoio di stoccaggio del flusso | 1L | 1L | 2L | 2L |
| Supporto di flusso | Allarme di flusso, automatico | |||
| Ugello di spruzzo | Germania Jet Valve (spruzzatura a punti e in linea) 1 set | |||
| Dimensione dell'ugello spray | 130um (opzione 180um, 210um) | |||
| Velocità di spruzzatura | 0 ~ 20mm/s | |||
| Velocità di movimento dell'ugello di spruzzatura | 0 ~ 400mm/s | |||
| Sistema di preriscaldamento | ||||
| Modalità di preriscaldamento | Aria calda e ir | Aria calda e ir | Aria calda e ir | Aria calda e ir |
| Area di preriscaldamento | L500*L500mm | L500*L500mm | L500*L500mm | L500*L500mm |
| Zona di preriscaldamento | Aria calda superiore: 2, IR inferiore: 1 | |||
| Potenza preriscaldamento inferiore | Max. 12 kW | |||
| Massima potenza di preriscaldamento | Max. 6 kW | |||
| Tempo di riscaldamento | Circa 15 minuti (impostazione 150 ℃) | |||
| Modalità di controllo | PC+PLC | |||
| Sistema di trasporto | ||||
| PCB Dimensioni (con dispositivo) | 120*60~500*500mm | |||
| PCB Sostituzione | In linea | |||
| PCB Massima liquidazione | 120mm | |||
| Altezza del trasporto | 900 ± 20 mm | |||
| Larghezza del trasporto | 60 ~ 500mm | |||
| Dimensioni: mm | L1850*L1850*H1480 | L2560*L1750*H1480 | L2560*L1950*H1480 | L2600*L1950*H1480 |
| Peso | Circa: 800 kg | Circa: 1200 kg | Circa: 1300 kg | Circa: 1500 kg |

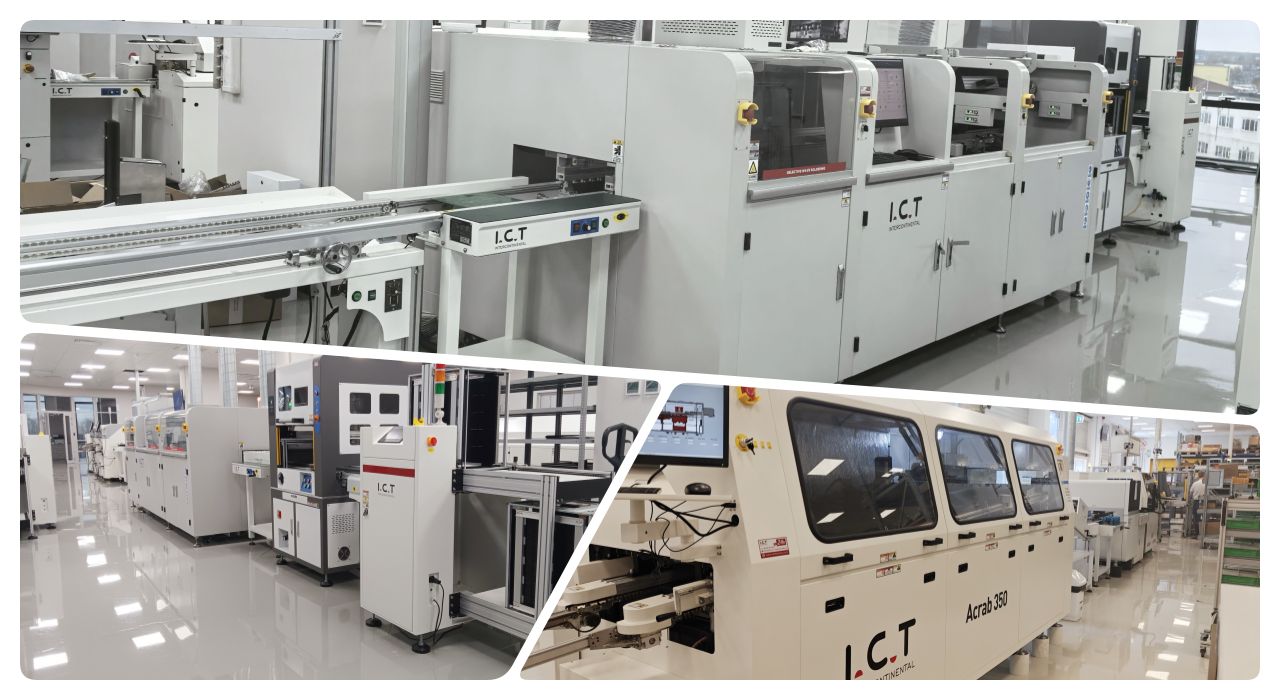

| Elenco delle apparecchiature della linea DIP
La nostra linea di produzione DIP offre strumenti avanzati per un assemblaggio PCB efficiente e preciso. La linea DIP completamente automatizzata comprende una linea di inserimento DIP per il posizionamento accurato dei componenti, un caricatore a onde per un'entrata fluida PCB, uno scaricatore a onde per un'uscita sicura e una linea di nastri di assemblaggio per i controlli finali. Questa linea di produzione DIP PCB di alta qualità garantisce un funzionamento stabile, un inserimento affidabile di THT e un assemblaggio conveniente, soddisfacendo le diverse esigenze del settore. Con design modulari e supporto globale da parte di I.C.T, aumenta la produttività per le attività a foro passante.
| Nome prodotto | Scopo nella linea DIP |
|---|---|
Macchina per l'inserimento automatico | Posiziona automaticamente i componenti sui PCB con precisione per la linea di produzione DIP. |
Fonde la saldatura per formare giunti solidi sui PCB durante il processo di plug-in THT. | |
Macchina di saldatura selettiva | Applica la saldatura selettivamente ad aree specifiche per un assemblaggio accurato THT |
Ispeziona i giunti di saldatura e i difetti di posizionamento sul DIP assemblato PCB. | |
Controlla la qualità delle saldature interne e i difetti nascosti nei componenti THT. | |
Verifica le prestazioni elettriche e la connettività del PCB assemblato. | |
Trasporta PCB senza problemi attraverso la linea DIP per un assemblaggio e un'ispezione efficienti. |
| Video sul successo dei clienti
Nel 2025 un cliente vietnamita che fornisce un marchio di fotocamere di fama mondiale ha visitato la nostra fabbrica per accettare la sua nuova saldatrice selettiva online. I nostri ingegneri hanno eseguito demo complete su PCB reali, hanno formato il proprio team sulla programmazione, sulla calibrazione delle onde e sulla manutenzione quotidiana e hanno permesso loro di guardare il monitoraggio CCD dal vivo mentre si formavano giunti perfetti. La sessione pratica ha dato loro totale fiducia per un rapido avvio nel loro paese e ha dimostrato l'impegno di I.C.T per un reale supporto globale.
| Servizio professionale e formazione
Dall'installazione e messa in servizio alla manutenzione continua e agli aggiornamenti, I.C.T ti copre le spalle. I nostri 20 ingegneri si occupano della pianificazione della linea, dell'ottimizzazione dei processi e della formazione pratica in qualsiasi parte del mondo. La diagnostica remota, lo stock di pezzi di ricambio in più continenti e la risposta 24 ore su 24 mantengono la tua saldatrice automatica a onda selettiva PCBA funzionante alla massima efficienza per anni.
| Elogio del cliente
I clienti adorano i nostri ingegneri pazienti ed esperti che ricevono una formazione approfondita durante l'accettazione in fabbrica e l'avvio in loco. Sono entusiasti della precisione millimetrica del flusso della saldatrice selettiva online, dell'onda stabile come una roccia e dei controlli semplici che riducono i difetti e aumentano la produttività. L'imballaggio protettivo arriva ogni volta senza danni e la nostra risposta rapidissima, che spesso risolve i problemi da remoto lo stesso giorno, rende I.C.T il partner di cui si fidano completamente.
| Certificazioni di settore
I prodotti I.C.T sono certificati CE per la sicurezza, RoHS per la conformità ambientale, ISO9001 per la gestione della qualità e numerosi brevetti su valvole a getto, pompe elettromagnetiche e sistemi di rilevamento laser. Questi marchi dimostrano che la tua saldatrice selettiva online soddisfa i più elevati standard globali in termini di prestazioni, sicurezza e innovazione.
| Informazioni su I.C.T azienda e fabbrica
Dal 2012 siamo cresciuti rapidamente con ricerca e sviluppo interni e un moderno stabilimento di 12.000 m². 89 dipendenti, tra cui 20 ingegneri e 8 filiali, servono oltre 1.600 clienti in 72 paesi. Ispezioni rigorose e sistemi di qualità completa supportano ogni macchina, mentre soluzioni complete chiavi in mano (pianificazione, attrezzatura, formazione, ottimizzazione) aiutano i produttori di elettronica di tutto il mondo ad avere successo con la saldatrice automatica a onda selettiva PCBA.
