Selective PCB Soldering Machine
| Quantità: | |
|---|---|
| Saldatrice selettiva offline
La saldatrice selettiva off-line I.C.T PCB è un sistema ad alte prestazioni sviluppato e assemblato in Cina per la saldatura flessibile multi-onda in processi ad alto volume. Piastra PCB fissata mentre la piattaforma di spruzzatura e saldatura si muove per una migliore precisione. Il sistema di riscaldamento in linea N2 bagna perfettamente la saldatura e riduce le scorie di saldatura. Il controllo completo da PC imposta parametri come percorso mobile, temperatura di saldatura, tipo di flusso, tipo di saldatura, temperatura N2, ecc., con facile salvataggio e ripetizione per la qualità di saldatura PCB.
La funzione di calibrazione automatica dell'altezza dell'onda controlla dopo ogni determinato PCB per mantenere un'altezza d'onda stabile. Tavolo di posizionamento del segno CCD con fusione di alluminio, peso più leggero con velocità di movimento rapido. Il servomotore Panasonic e la guida lineare garantiscono meno rumore e movimento stabile. La valvola a getto tedesca crea piccoli punti di flusso, contenuto solido di flusso inferiore al 10%. La bobina della pompa elettromagnetica adotta il marchio importato dalla Germania per stabilità e affidabilità del picco. Crogiolo di saldatura in Ti, senza perdite, con riscaldatore esterno in ghisa per un riscaldamento rapido e robusto. Questa saldatrice selettiva PCB ottimizza il processo della saldatrice ad onda selettiva off-line.

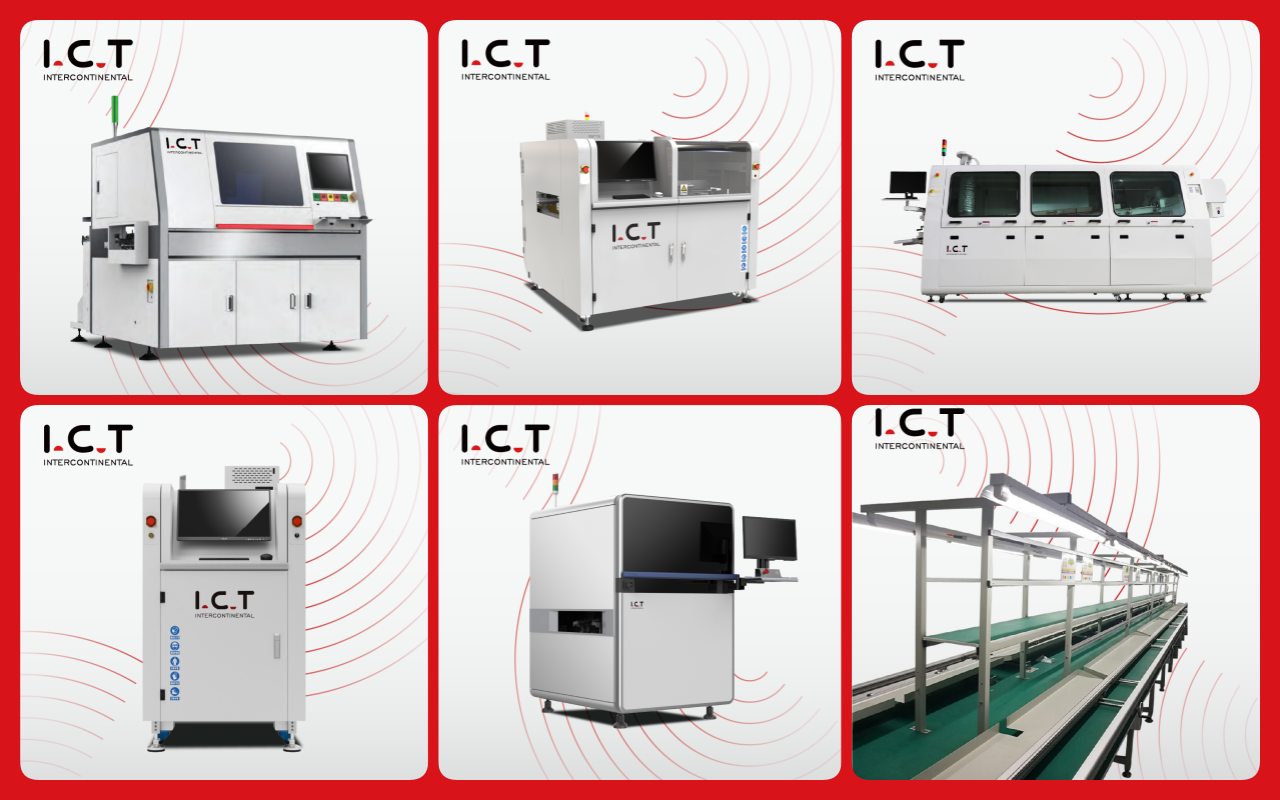

| Elenco delle apparecchiature della linea DIP
La valvola di iniezione a impulsi ad alta frequenza ottiene risultati di flusso precisi con punti di flusso piccoli e contenuto solido di flusso inferiore al 10%. La funzione di rilevamento inceppamento ugelli flusso è opzionale. Il vassoio sotto la valvola del getto raccoglie i residui di flusso per una facile manutenzione. Ugello montato sulla piattaforma XY, la precisione di ripetizione e posizionamento può raggiungere 0,02 mm. Il flusso immagazzinato dal serbatoio a pressione garantisce che la pressione sia stabile senza influenzare la quantità di flusso. Flussometro ad alta precisione utilizzato per il controllo del flusso, materiale resistente alla corrosione.
Tutti i componenti pneumatici sono realizzati con il marchio giapponese SMC. Flussometro a pressione di flusso e flusso di azoto posizionati sulla superficie della macchina per il funzionamento visivo. Il design umanizzato esterno è conveniente per il funzionamento e la regolazione. Pompa di estrazione automatica di marca SMC adottata per garantire una fornitura di flusso stabile. Questo sistema nella saldatrice selettiva PCB garantisce un'applicazione uniforme e affidabile del flusso nel flusso di lavoro della saldatrice selettiva per PCB.
Preriscaldamento inferiore di serie nella macchina, posizione regolabile. Riscaldatore IR superiore, aria calda opzionale. Struttura di progettazione per massimizzare l'area di preriscaldamento. Design completo in cotone ad alta temperatura per garantire la stabilità della temperatura. Le parti e i motori che generano e conducono calore adottano le migliori marche. Design plug-in di manutenzione, modalità di manutenzione senza attrezzi. Questo preriscalda i PCB in modo uniforme, attivando il flusso e riducendo lo shock termico prima del processo della saldatrice a onda selettiva offline.
La pompa elettromagnetica garantisce stabilità e affidabilità del picco. Temperatura di saldatura, temperatura N2, altezza dell'onda, calibrazione dell'onda, tutte impostabili nel software. Crogiolo di saldatura in Ti, nessuna perdita, con riscaldatore esterno in ghisa, robusto e riscaldamento rapido. Il sistema di riscaldamento in linea N2 bagna perfettamente la saldatura e riduce le scorie di saldatura. La migliore stabilità alla spruzzatura dello stagno nel settore. Il monitoraggio visivo e il video in tempo reale possono essere salvati e tracciati per 900 ore. Programmazione visiva veloce per migliorare l'affidabilità e l'efficienza della programmazione.
Piattaforma XYZ composta da un modulo sportivo leggero ad alta precisione e un servomotore ad alta velocità. Tutti i servomotori dotati di riduttore per garantire stabilità. Sigillato e protetto, trattamento antinquinamento. Il sensore magnetico Omron garantisce un movimento più accurato. Di serie con funzione di pulizia automatica degli ugelli, pulizia efficace degli ugelli con polvere detergente, frequenza di pulizia regolabile in modo flessibile. Sistema di rilevamento laser tedesco SICK per l'altezza dell'onda di saldatura. Progettazione razionale del meccanismo di pulizia e misurazione degli ugelli. Questo nucleo della saldatrice selettiva PCB produce giunti uniformi e di alta qualità.
Profili speciali garantiscono stabilità e facile accesso. Il modulo a rulli in tre parti trasporta le tavole senza problemi. I morsetti laterali e superiori tengono fermo PCBA durante il flusso, il preriscaldamento e la saldatura. La guida spessa supporta un carico fino a 20 kg. Gestisce varie dimensioni di PCB con spazio superiore da 120 mm, spazio inferiore da 60 mm, spessore da 0,5 a 6,0 mm. Il modulo ad alta precisione guida il posizionamento preciso dalla parte anteriore a quella posteriore. Si integra perfettamente per un efficiente processo di saldatura a onda selettiva off-line.
Il PLC di fascia alta e il controllo del bus del modulo offrono prestazioni affidabili e scalabili. Conforme alla normativa CE, disposizione sottopavimento Industria 4.0. Migliora la produttività tramite il controllo integrato del modulo di saldatura. Utilizza i migliori componenti elettrici a livello mondiale. I cavi Cat-6 velocizzano dati e reazioni. La programmazione guidata semplifica l'utilizzo. La programmazione rapida del CCD identifica automaticamente i tipi di ugelli. La programmazione delle immagini corregge le coordinate in modo intelligente con la verifica. Visualizzazione in tempo reale, interruttore CCD a un pulsante. Supporto multilingue: cinese, inglese, giapponese, russo. Traccia ogni parametro nella saldatrice selettiva per circuiti stampati per il controllo di qualità.
Programmazione guidata per semplici passaggi. Programmazione rapida CCD con identificazione automatica degli ugelli. Programmazione di immagini per la correzione e la verifica intelligente delle coordinate. Dati in tempo reale su un'interfaccia chiara. Passaggio con un solo pulsante al monitoraggio CCD. Le lingue includono cinese, inglese, giapponese, russo. Standard MES, WIFI, aggiornamenti online, controllo remoto. Allarmi vocali, luci personalizzate. I dati di saldatura tracciano ogni punto. Questa interfaccia nel processo della saldatrice a onda selettiva off-line semplifica il funzionamento.
| Specifica
Saldatura ad onde selettiva off-line | |
Modello | I.C.T SS430 |
Serbatoio di stoccaggio del flusso | 1L |
Supporto di flusso | Allarme di flusso, automatico |
Ugello di spruzzo | Valvola di getto Germania (spruzzatura spot e linea) 1SET |
Dimensione dell'ugello spray | 130um (180, 210um opzione) |
Gamma di spruzzi | 3 ~ 8mm |
Velocità di spruzzo | 0 ~ 20mm/s |
Velocità di mossa dell'ugello spray | 0 ~ 400mm/s |
Spray Precision | 0,1 mm |
Pressione di spruzzo | 0,05 ~ 0,1 MPa |
Modalità di preriscaldamento | Riscaldamento IR |
Area di preriscaldamento | L500mm*L500mm |
Precisione di saldatura | ± 0,25 mm |
Monitoraggio di saldatura | CCD |
Capacità di saldatura | 12 kg |
MAX PCB dimensione | 500*500mm |
MAX PCB dimensione | 60 mm |
PCB spessore | 0,5-6,0 mm |
PCB peso | <20 kg |
Sistema operativo | Windows10 |
Alimentazione elettrica | 220 V CA ± 10%, 50/60 HZ |
Dimensione | L1400*W2580*H1722MM |
Peso | Circa: 700 kg |
| Elenco delle apparecchiature della linea DIP
La nostra linea di produzione DIP offre strumenti avanzati per un assemblaggio PCB efficiente e preciso. La linea DIP completamente automatizzata comprende una linea di inserimento DIP per il posizionamento accurato dei componenti, un caricatore a onde per un'entrata fluida PCB, uno scaricatore a onde per un'uscita sicura e una linea di nastri di assemblaggio per i controlli finali. Questa linea di produzione DIP PCB di alta qualità garantisce un funzionamento stabile, un inserimento affidabile di THT e un assemblaggio conveniente, soddisfacendo le diverse esigenze del settore. Con design modulari e supporto globale da parte di I.C.T, aumenta la produttività per le attività a foro passante.
| Nome prodotto | Scopo nella linea DIP |
|---|---|
Macchina per l'inserimento automatico | Posiziona automaticamente i componenti sui PCB con precisione per la linea di produzione DIP. |
Fonde la saldatura per formare giunti solidi sui PCB durante il processo di plug-in THT. | |
Macchina di saldatura selettiva | Applica la saldatura selettivamente ad aree specifiche per un assemblaggio accurato THT |
Ispeziona i giunti di saldatura e i difetti di posizionamento sul DIP assemblato PCB. | |
Controlla la qualità delle saldature interne e i difetti nascosti nei componenti THT. | |
Verifica le prestazioni elettriche e la connettività del PCB assemblato. | |
Trasporta PCB senza problemi attraverso la linea DIP per un assemblaggio e un'ispezione efficienti. |
| Video sul successo dei clienti

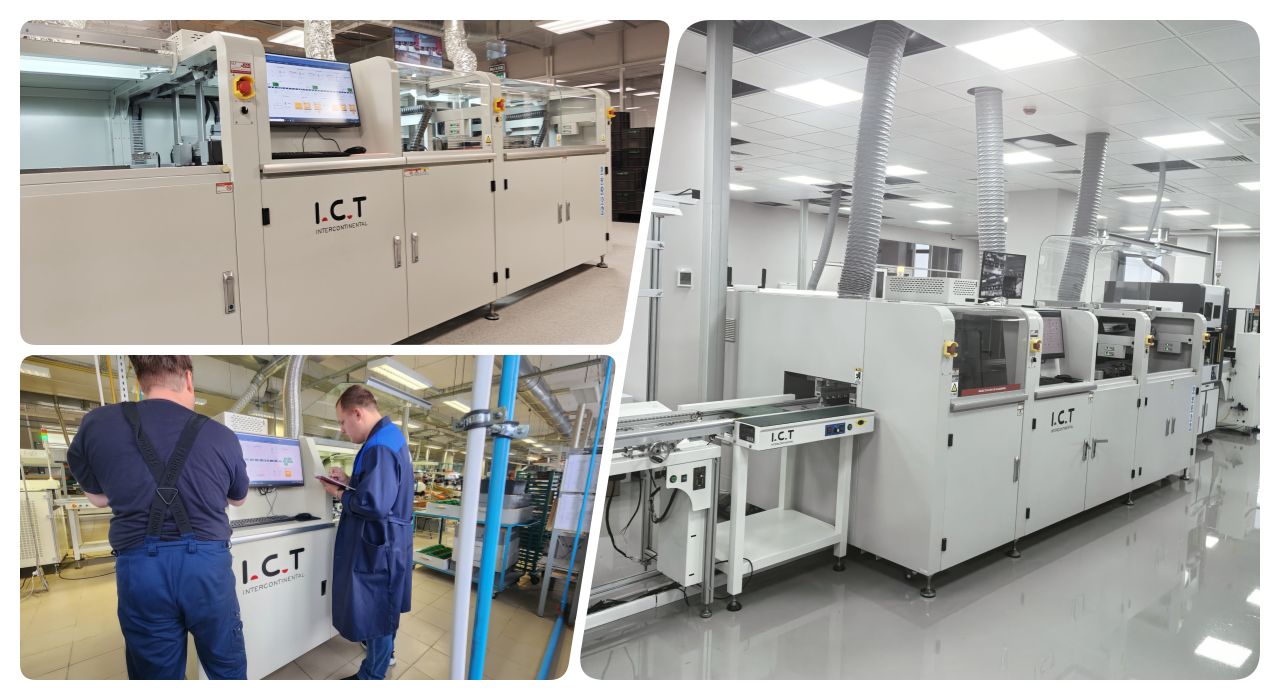

Il nostro cliente vietnamita ha visitato la fabbrica I.C.T per ispezionare la saldatrice selettiva PCB per la fornitura di un marchio di fotocamere di fama mondiale. Gli ingegneri hanno dimostrato i test di accettazione sui campioni PCB, mostrando spray di flusso, preriscaldamento e contatto preciso dell'onda. Hanno effettuato corsi di formazione sulla programmazione del PC, sull'impostazione dei parametri, sulla calibrazione delle onde e sulla pulizia automatica. I clienti hanno osservato CCD in tempo reale e giunti di alta qualità. Manutenzione pratica e risoluzione dei problemi. La visita ha assicurato un'integrazione fluida, evidenziando il supporto globale esperto di I.C.T nell'applicazione di saldatrici selettive per PCB.
| Servizio professionale e formazione
I.C.T fornisce installazione, manutenzione, supporto e formazione per un utilizzo sicuro. 20 ingegneri analizzano le richieste, pianificano programmi, ottimizzano i processi in PCBA, DIP. Operazioni di copertura, aggiustamenti. La formazione comprende controlli PC, tracciabilità, aggiornamenti. Le visite alle fabbriche come il Vietnam offrono un'esperienza pratica. Servi oltre 1600 clienti in 72 paesi con risposte rapide. Assistenza remota, i ricambi mantengono l'efficienza selettiva della saldatrice PCB.
| Elogio del cliente
I clienti lodano gli ingegneri per la formazione paziente ed esperta nelle visite e nelle installazioni. Lodano la saldatrice selettiva PCB per il flusso preciso, onde stabili, controlli facili che aumentano i rendimenti. L'imballaggio sicuro evita danni. Le risposte rapide risolvono rapidamente i problemi. Le recensioni notano percentuali di superamento più elevate e meno scorie. Attrezzature e supporto affidabili creano fiducia.
| Certificazioni di settore
I.C.T detiene CE, RoHS, ISO9001 e numerosi brevetti. CE garantisce sicurezza, eco-materiali RoHS, sistemi di qualità ISO9001. I brevetti riguardano valvole, pompe, calibrazione, laser. Questi convalidano la saldatrice selettiva PCB sicura, ecologica e innovativa.
| Informazioni su I.C.T azienda e fabbrica
Ricerca e produzione interna in una struttura di 12.000 m². 89 dipendenti, 20 ingegneri, 8 uffici consentono una rapida espansione. Supporta i clienti dell'elettronica in tutto il mondo. Test rigorosi e gestione della qualità in ogni fase. Pianificazione completa della fabbrica, attrezzature, formazione, ottimizzazione per PCBA, SMT, DIP, rivestimento, robot, assemblaggio nel processo di saldatura ad onda selettiva off-line.
