| Saldatrice DIP I.C.T serie Acrab PCB
La saldatrice DIP della serie I.C.T Acrab PCB è il cavallo di battaglia collaudato per l'assemblaggio a foro passante di grandi volumi in tutto il mondo. Tre modelli gestiscono 350 mm, 450 mm o 615 mm PCBs. Lo spruzzo avanzato di flusso, le lunghe zone di preriscaldamento, la doppia onda ultrastabile e il controllo intelligente PC+PLC offrono una bagnatura eccezionale e zero ponti su schede automobilistiche complesse. La protezione opzionale con azoto crea una saldatrice a onde puntiformi che riduce le scorie fino al 90% e produce giunti brillanti come uno specchio, risparmiando tonnellate di saldatura ed energia. La manutenzione senza attrezzi e l'assistenza in loco in tutto il mondo mantengono la vostra linea operativa al massimo profitto.
| Caratteristica
Gli ugelli di precisione Japan Kuroda e l'azionamento del motore passo-passo garantiscono un rivestimento uniforme e ripetibile del flusso. L'intero modulo è estraibile a cassetto con autopulizia, filtro standard e scarico integrato. Aggiungi il sistema di flusso di azoto opzionale e avrai una vera saldatrice a onda spot che mantiene la camera pulita e riduce drasticamente l'utilizzo del flusso.
Tre zone indipendenti di aria calda + IR da 1800 mm con design a riflusso orizzontale e spesso cotone isolante raggiungono i 250 °C in soli 15 minuti e mantengono ±2 °C su tutto il PCB. I moduli plug-in a cassetto garantiscono un servizio senza attrezzi. Il preriscaldamento superiore opzionale gestisce perfettamente le tavole multistrato più spesse prima che colpiscano l'onda.
La catena sincrona brevettata e le dita in titanio a doppio gancio per carichi pesanti trasportano PCB fino a 615 mm di larghezza senza far cadere, anche i pannelli automobilistici pesanti. La precisione della velocità rimane entro ±2 mm/min. La pulizia automatica standard delle dita e la regolazione elettrica opzionale della larghezza la rendono la saldatrice DIP PCB ideale per qualsiasi linea ad alto mix.
La pentola monopezzo in ghisa smaltata può contenere 500-700 kg di saldatura senza piombo e rimane perfettamente piatta per anni. La variazione dell'altezza della doppia onda è inferiore a 0,5 mm. Coperta di azoto opzionale più ossidazione automatica del canale di ritorno delle scorie, che offre filetti pieni lucenti ed enormi risparmi di saldatura: la vera potenza di una saldatrice a onda spot.
Le ventole a convezione superiore ad alta potenza (raffreddamento forzato superiore + inferiore opzionale) raffreddano rapidamente la scheda dopo la saldatura, prevenendo danni da calore alle parti sensibili e garantendo un bell'aspetto della saldatura anche su schede spesse provenienti direttamente dalle macchine di inserimento.
Il touch screen PC+PLC di facile utilizzo con riscaldamento PID+SSR offre un controllo preciso della temperatura e un monitoraggio in tempo reale. Lo standby automatico, la cronologia completa degli allarmi, la modalità manuale di emergenza e più livelli di sicurezza (certificati CE/UL) riducono al minimo gli sprechi di stagno e mantengono ogni operatore sicuro e produttivo su questa affidabile saldatrice DIP PCB.
| Elenco delle apparecchiature della linea DIP
| Modello | Arab 350 | Arab 450 |
| Dimensione (mm) | 4420X1420X1750 | 4420X1520X1750 |
| Alimentazione elettrica | 3P5W,380/220 V 50 Hz | 3P5W,380/220 V 50 Hz |
| Potenza di avvio | 33 kW | 33 kW |
| Potenza operativa | 8 kW | 8 kW |
| Sistema di controllo | PC+PLC | PC+PLC |
| Zona di preriscaldamento | 3 | 3 |
| Lunghezza di preriscaldamento | 1800mm | 1800mm |
| Temp. di preriscaldamento | (Temperatura ambiente) -250°C | (Temperatura ambiente) -250°C |
| PCB Larghezza (mm) | 50-350 mm | 50-450 mm |
| Dito | Dito di pressione della molla (standard); Opzione: dito che preme la molla, dito a bocca d'anatra | |
| Capacità del piatto di saldatura | 500 kg senza piombo | |
| Peso della macchina (chilogrammi) | Circa 1600 kg | Circa 1900 kg |
* I.C.T continua a lavorare su qualità e prestazioni, specifiche e aspetto possono essere aggiornati senza preavviso.
| Elenco delle apparecchiature della linea DIP
I.C.T offre una linea DIP completamente automatica costruita attorno alla serie Acrab: macchine per l'inserimento ad alta velocità, caricatori/scaricatori per onde lisce e nastri di assemblaggio intelligenti. Abbinato alla protezione dell'azoto, diventa la linea di saldatrici a onda spot definitiva per automobili, elettrodomestici e schede industriali, garantendo zero difetti, scorie minime e massima produttività. Il layout modulare cresce con la tua attività, mentre il servizio globale in loco mantiene il tempo di attività vicino al 100%.
| Nome prodotto | Scopo nella linea DIP |
|---|---|
| Macchina per l'inserimento automatico | Posiziona automaticamente i componenti sui PCB con precisione per la linea di produzione DIP. |
Fonde la saldatura per formare giunti solidi sui PCB durante il processo di plug-in THT. | |
Macchina di saldatura selettiva | Applica la saldatura selettivamente ad aree specifiche per un assemblaggio accurato THT |
Ispeziona i giunti di saldatura e i difetti di posizionamento sul DIP assemblato PCB. | |
Macchina di input scheda e macchina di output scheda | |
| Periferica DIP | Prodotti periferici della linea di produzione DIP |
| Video sul successo dei clienti
Gli ingegneri di I.C.T sono volati in Messico per aiutare diverse fabbriche. Un cliente di elettronica automobilistica ora esegue due progetti PCBA completamente diversi sulla saldatrice DIP Acrab 350 PCB utilizzando dispositivi personalizzati, entrambi con bagnatura perfetta e senza ponti. Lo stesso impianto gestisce in modo impeccabile anche la nostra linea di rivestimento e l'unità selettiva SS-540. Hanno registrato una brillante testimonianza video elogiando la soluzione totale e il rapidissimo supporto in loco.
| Servizi di esperti e formazione
Ci occupiamo di tutto: installazione, formazione completa sul processo, parti in garanzia gratuite, assistenza remota 24 ore su 24, 7 giorni su 7 e visite regolari in loco. I nostri 20 ingegneri esteri consentono al tuo team di utilizzare la saldatrice DIP PCB con una resa al primo passaggio del 99,5%+ in pochi giorni, quindi continua a ottimizzare i parametri per anni di massimo profitto.
| Testimonianze dei clienti
'L'imballaggio è molto sicuro e professionale.' 'I vostri ingegneri sono pazienti e competenti; hanno risolto tutti i problemi in due giorni.' 'La saldatrice a onda funziona stabilmente senza quasi scorie: un vero risparmio energetico!' 'La velocità di risposta è sorprendente; le domande ricevono risposta entro un'ora in qualsiasi momento.'
| Certificazioni di qualità
Ogni saldatrice DIP I.C.T PCB è dotata di brevetti CE, RoHS, ISO9001:2015 e numerosi brevetti di invenzione. Ogni unità viene sottoposta a un rodaggio a pieno carico di 72 ore e a un'ispezione rigorosa nel nostro stabilimento di Dongguan per garantire anni di funzionamento senza problemi e ad alte prestazioni.

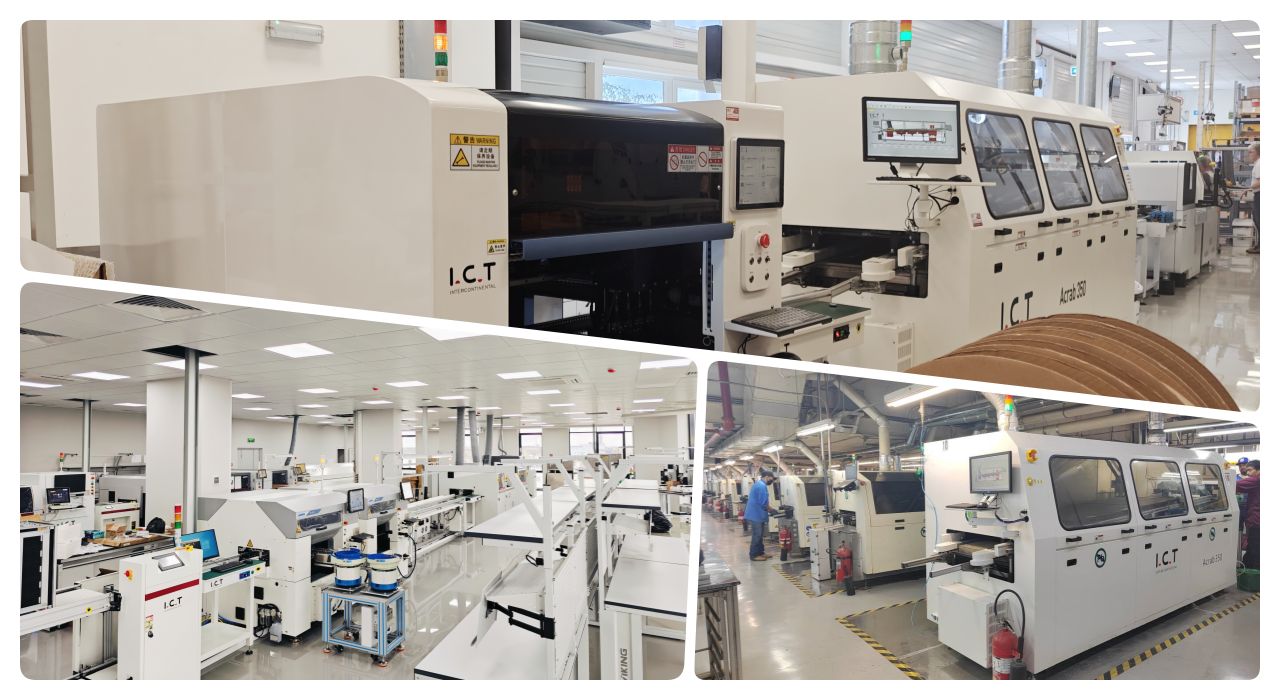

| Informazioni su I.C.T azienda e fabbrica
Dal 2012 siamo cresciuti fino a raggiungere quasi 90 persone all'interno di un moderno stabilimento di 12.000 m² a Dongguan, in Cina. Progettiamo e costruiamo internamente tutti i componenti principali secondo rigorosi sistemi di qualità. Oltre 1.600 clienti in 72 paesi si affidano a noi per linee SMT/DIP complete. Otto uffici all'estero e 20 tecnici sul campo forniscono un servizio locale rapido in tutto il mondo: il tuo partner a lungo termine per soluzioni di macchine per saldatura a onda spot.
