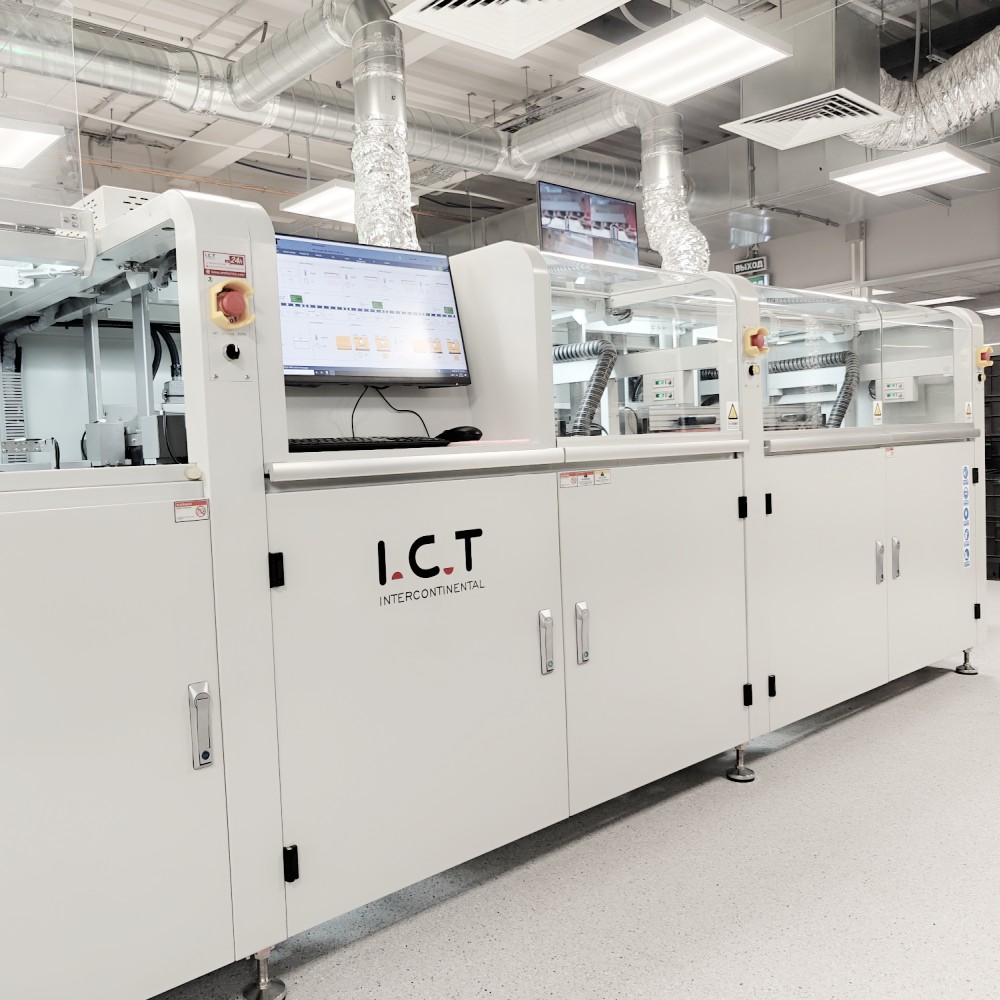

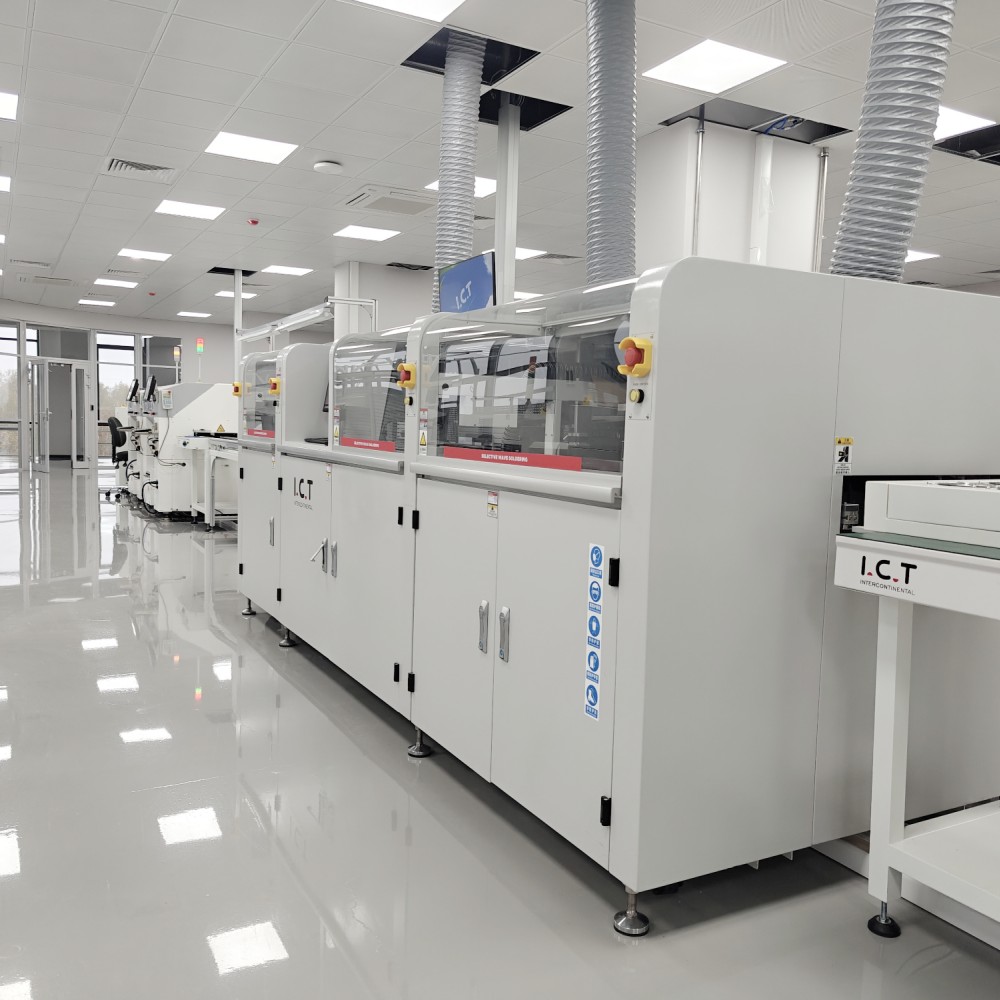

I.C.T Saldatrice professionale ad onda selettiva per PCB con CE
La saldatrice ad onda selettiva è una forma speciale di saldatura ad onda inventata per soddisfare i requisiti di sviluppo della saldatura di componenti a foro passante.È adatto principalmente per la saldatura di componenti a foro passante in prodotti elettronici di fascia alta.Processo parallelo grazie alla separazione di flusso, preriscaldamento e saldatura, funzionamento di un massimo di due teste di spruzzo, fino a cinque preriscaldamento inferiore con riscaldamento a convezione superiore, perfetto per il collegamento ai supporti di assemblaggio e alla periferia, collegamento a sistemi di tracciabilità per il controllo del processo.
I.C.T-SS540
I.C.T-SS550
1. Scheda PCB fissa, piattaforma di spruzzatura e saldatura mobile;
2. Elevata qualità di saldatura, migliorando significativamente la velocità di saldatura;
3. La progettazione modulare del trasportatore in linea SMEMA supporta i clienti nella configurazione flessibile della linea di produzione;
4. Controllo computerizzato completo.Tutti i parametri possono essere impostati sul computer e salvati nel menu PCB, come percorso di movimento, temperatura di saldatura, tipo di flusso, tipo di saldatura, temperatura N2, ecc., con eccellente tracciabilità e qualità di saldatura ripetibile e facile da ottenere;
5. funzione di calibrazione automatica dell'altezza della forma d'onda, ciascuna su un certo numero di schede PCB può controllare e calibrare l'altezza della forma d'onda per mantenere una buona stabilità della forma d'onda;
6. Funzione di posizionamento del segno CCD, ogni passaggio di un certo numero di schede PCB può controllare la posizione di PCB Mark Point;
7. tavola mobile sviluppata internamente in fusione di alluminio, più leggera e con movimento più veloce;
8. Servomotore e driver Panasonic, stabili e affidabili, dotati di vite a ricircolo di sfere e guida lineare, funzionamento silenzioso e stabile.
Caratteristiche 1 sistema di flusso:
1. Valvola tedesca di iniezione a impulsi ad alta frequenza per ottenere preziosi risultati di flusso con un piccolo punto di flusso, il contenuto solido di flusso deve essere inferiore al 10%.La funzione di rilevamento dell'inceppamento degli ugelli di flusso è opzionale.
2. È configurato con un vassoio sotto la valvola del getto per raccogliere i residui di flusso per una facile manutenzione.
3. L'ugello è montato sulla piattaforma XY, la precisione della ripetizione e del posizionamento può raggiungere 0,02 mm.
Dispone di 2 sistemi di preriscaldamento:
1. La macchina è dotata di serie di preriscaldamento IR inferiore ed è possibile impostare l'area di preriscaldamento;preriscaldamento dell'aria calda superiore, riscaldamento a infrarossi La conduzione è efficiente e stabile.
2. Struttura di progettazione per massimizzare l'area di preriscaldamento.
3. Design in cotone ad alta temperatura a tutto tondo per garantire la stabilità della temperatura.
4. Le parti e i motori che generano e conducono calore adottano le migliori marche.
5. Design plug-in di manutenzione, modalità di manutenzione senza attrezzi.
Caratteristiche 3 Sistema di saldatura:
1. La bobina della pompa elettromagnetica adotta il marchio svedese 'PRECIMETER' per garantire la stabilità e l'affidabilità del picco.
2. La temperatura della saldatura, la temperatura dell'N2, l'altezza dell'onda, la calibrazione dell'onda ecc. possono essere impostate nel software.
3. Il piatto di saldatura è realizzato in acciaio inossidabile con rivestimento anticorrosione, senza perdite.Con riscaldatore in ghisa esterno, robusto e riscaldamento rapido.
4. Sistema di riscaldamento in linea N2, per bagnare perfettamente la saldatura e ridurre le scorie di saldatura.
Caratteristiche 4 Sistema di trasmissione:
1. I profili dei materiali speciali garantiscono stabilità e il design razionale garantisce praticità.
2. Il modulo di trasmissione è composto dal rullo.
3. Il morsetto laterale PCBA e il sistema di bloccaggio superiore possono garantire la stabilità della tavola.
4. Guida personalizzata ispessita, carico di 20 kg.
Dispone di 5 sistemi di controllo:
1. Il sistema di controllo bus di fascia alta del modulo Keyence KV7500 PLC+Keyence garantisce la stabilità e l'estensibilità del sistema.
2. Conforme a CE e ad altri standard.
3. Progettazione del sottopavimento dell'Industria 4.0.
4. Garantire il miglioramento della capacità, aggiungere il controllo sottostante del modulo della saldatrice e garantire la stabilità.
Caratteristiche 6 Sistema operativo:
1. Modalità di programmazione guidata.
2. Funzione di programmazione rapida CCD.
3. Programmazione delle immagini, correzione delle coordinate, verifica intelligente delle coordinate.
4. Visualizzazione dei dati in tempo reale dell'interfaccia.Commutazione con un solo pulsante dell'interfaccia di monitoraggio in tempo reale della saldatura CCD.5. Cinese, inglese, possono essere cambiati.
Dispone di 7 sistemi di intelligenza:
1. Standard e adattabilità di MES, connessione WIFI, aggiornamento software online, controllo remoto, intelligente.
2. I dati di saldatura possono essere tracciati per confermare il processo di ciascun punto di saldatura
| Saldatrice ad onda selettiva in linea |
| Modello | I.C.TSS540 | I.C.T SS550 | I.C.TSS550P1 | I.C.TSS550P2 |
| Modulare in linea | Spray + Preriscaldamento e Saldatura | Spruzzo + Preriscaldamento + Saldatura | Spruzzo + Preriscaldamento + Saldatura + Saldatura | Spruzzo + Preriscaldamento + Saldatura + Saldatura + Saldatura |
| Sistema di saldatura |
| Quantità di ugelli | 1 | 1 | 2 | 3 |
| Quantità del piatto di saldatura | 1 set | 1 set | 2 insieme | 3 insieme |
| Doppio piatto (opzione) | N / A | Opzione | Opzione | Opzione |
| Potenza del piatto di saldatura | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| Sistema di flusso |
| Serbatoio di stoccaggio del flusso | 1L | 1L | 2L | 2L |
| Supporto del flusso | Allarme di flusso, automatico |
| Ugello atomizzatore | Germania Jet Valve (spruzzatura a punti e in linea) 1 set |
| Dimensioni dell'ugello di spruzzatura | 130um (opzione 180um, 210um) |
| Velocità di spruzzatura | 0~20mm/s |
| Movimento dell'ugello di spruzzatura Velocità | 0~400mm/s |
| Sistema di preriscaldamento |
| Modalità di preriscaldamento | Aria calda e IR | Aria calda e IR | Aria calda e IR | Aria calda e IR |
| Zona di preriscaldamento | L500*L500mm | L500*L500mm | L500*L500mm | L500*L500mm |
| Zona di preriscaldamento | Aria calda superiore: 2, IR inferiore: 1 |
| Potenza preriscaldamento inferiore | Max. 12 kW |
| Massima potenza di preriscaldamento | Max. 6 kW |
| Tempo di riscaldamento | Circa 15 minuti (impostazione 150 ℃) |
| Modalità di controllo | PC+PLC |
| Sistema di trasporto |
| PCB Dimensioni (con dispositivo) | 120*60~500*500 mm |
| PCB Sostituzione | in linea |
| PCB Massima liquidazione | 120 mm |
| Altezza di trasporto | 900±20 mm |
| Larghezza di trasporto | 60~500mm |
| Dimensioni: mm | L1850*L1850*H1480 | L2560*L1750*H1480 | L2560*L1950*H1480 | L2600*L1950*H1480 |
| Peso | Circa: 800 kg | Circa: 1200 kg | Circa: 1300 kg | Circa: 1500 kg |
* I.C.T continua a lavorare su qualità e prestazioni, le specifiche e l'aspetto possono essere aggiornati senza particolare preavviso.
