I.C.T-U2
I.C.T
| Quantità: | |
|---|---|

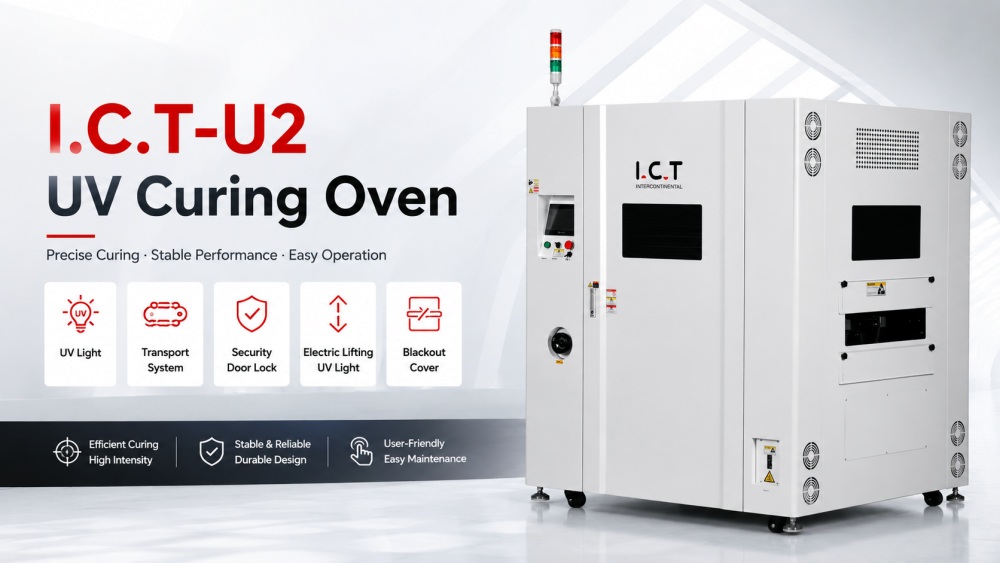

Il forno di polimerizzazione UV I.C.T-U2 è progettato per l'essiccazione rapida e uniforme di adesivi, inchiostri, rivestimenti e materiali sensibili ai raggi UV su SMT PCB. È dotato di una serie di lampade UVA ad alta potenza con regolazione indipendente dell'altezza, pannelli riflettenti per un uso efficiente dell'energia e un sistema di trasporto antiaderente azionato da motori passo-passo per un trasporto stabile. Il forno può ospitare PCB fino a 500 mm di larghezza e ±100 mm di altezza, supportando un carico di 5 kg per pannello. Il raffreddamento indipendente garantisce una temperatura di uscita sicura. Il sistema fornisce una polimerizzazione uniforme, riduce i difetti e si integra perfettamente nelle linee di produzione SMT SMD.

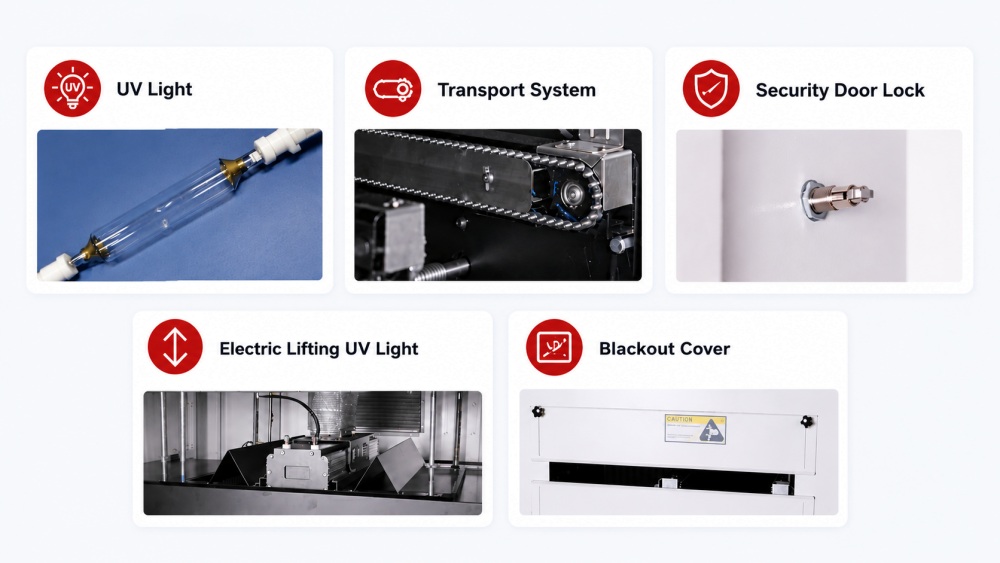

Le lampade UV forniscono un irraggiamento uniforme con energia ad alta intensità. Ogni lampada può essere controllata in modo indipendente per altezza e tempo di esposizione. I pannelli riflettenti aumentano l'utilizzo dei raggi UV e riducono il consumo energetico. Il controllo della temperatura PID garantisce una precisione di ±1°C. Le caratteristiche di sicurezza includono il rilevamento dei guasti della lampada, la protezione da sovratemperatura e gli allarmi integrati. Il sistema garantisce una polimerizzazione rapida e stabile per adesivi e rivestimenti, supportando la produzione ad alto rendimento SMT PCB mantenendo l'integrità del cartone.
Il sistema di trasporto utilizza catene rivestite in teflon con azionamento a motore passo-passo. La velocità regolabile varia da 0,5 a 3,5 m/min e il sistema garantisce un posizionamento preciso della tavola. I sensori a fibra ottica rilevano l'entrata e l'uscita di PCB, prevenendo inceppamenti e alimentazioni errate. Il design supporta pannelli fino a ±100 mm di altezza, 500 mm di larghezza e fino a 5 kg per pannello. Le zone di raffreddamento mantengono basse temperature di uscita, riducendo lo stress termico. Questa combinazione garantisce elevata affidabilità e prestazioni di polimerizzazione costanti su tutta la linea di produzione SMT PCB.
| Specifiche:
| Specifiche | I.C.T-U2 |
| Trasporto | Catena a pinna lunga in acciaio inossidabile, lunghezza del perno 35b 5 mm, aggiungi linguette in acciaio inossidabile. |
| Sistema di controllo | PLC+schermo tattile |
| Trasportatore SMT velocità | 0,5~3,5 m/min |
| Quantità di luce UV | 1 set |
| Potenza della luce UV | 6Kw/insieme |
| Sorgente luminosa UV | Banda UVA |
| Lunghezza della luce UV | 630mm, Lunghezza arco 500mm |
| Lunghezza delle onde principali | 365nm |
| Altezza massima PCBA | ± 100 mm |
| PCBA larghezza | 50 ~ 500 mm, regolazione manuale, resistere a 5 kg di peso |
| Metodo di raffreddamento | Raffreddamento d'aria |
| Alimentazione elettrica | Trifase, 380 V 50 Hz |
| Dimensione (l*w*h) | 1500*1100*1720mm |
| Peso | Circa 450 kg |
* I dati sono ottenuti a una temperatura ambiente di 25 ℃ e un'umidità del 60%.
| NO. | Articolo | Opzionale |
| Sistema di regolazione della larghezza del binario | Regolazione automatica della larghezza del motore | |
| Funzione opzionale | Linea di ritorno scheda |
* I.C.T continua a lavorare su qualità e prestazioni, specifiche e aspetto possono essere aggiornati senza preavviso.
| PCBA Elenco delle attrezzature della linea di rivestimento
Il I.C.T-U2 si integra con la linea completa di rivestimento ed erogazione I.C.T di SMT. Le apparecchiature correlate includono erogatori a getto, macchine per rivestimento conforme, forni di polimerizzazione UV, trasportatori PCB, sistemi di ispezione AOI e depaneling. Il forno gestisce la polimerizzazione controllata, mentre le macchine di rivestimento proteggono superfici più ampie. AOI verifica la qualità e il depaneling separa i PCB finiti. Insieme, queste macchine formano un flusso di lavoro continuo che ottimizza la produttività, riduce gli sprechi di materiale e garantisce una stagionatura e un'essiccazione PCB costanti.
| Nome del prodotto | Scopo nella linea di rivestimento PCBA |
|---|---|
Applica rivestimenti protettivi precisi ai circuiti stampati per una protezione antipolvere, impermeabile e antideflagrante. | |
Indurisce i rivestimenti con luce IR o UV, garantendo una protezione forte e duratura. | |
Trasporta i circuiti stampati senza problemi attraverso la linea di rivestimento per un'elaborazione efficiente. | |
Fornisce e immagazzina PCB per la linea di produzione, garantendo input e output regolari. | |
| Rivestimento conforme AOI | Ispeziona la qualità del rivestimento e rileva i difetti per garantire standard elevati. |
| Video sul successo dei clienti
Nell'aprile 2026, I.C.T ha implementato una linea di produzione completa SMT per un produttore portoghese di elettronica automobilistica. I tecnici hanno eseguito l'installazione in loco, la calibrazione della linea e la formazione pratica degli operatori. Hanno guidato il team sul funzionamento del forno, sulla movimentazione dei nastri trasportatori e sulla manutenzione ordinaria. Il cliente ha elogiato l'installazione fluida, le prestazioni affidabili del forno e la formazione chiara e pratica. Gli operatori sono stati in grado di gestire la linea in modo efficiente, garantendo una polimerizzazione uniforme per tutti i tipi di PCB e rivestimenti durante tutta la produzione.
| Assistenza e supporto alla formazione
I.C.T fornisce supporto per l'intera attività dello stabilimento SMT, non solo per i singoli forni. Prima della consegna, gli ingegneri esaminano il tipo, il materiale, l'output di destinazione, l'area di lavoro e l'espansione futura di PCB. Dopo l'installazione, il supporto include la messa in servizio, la formazione degli operatori, la guida alla manutenzione e l'ottimizzazione del processo. Gli ingegneri garantiscono un'integrazione fluida del forno di polimerizzazione UV con le apparecchiature di rivestimento, erogazione, ispezione, movimentazione e depaneling. I nuovi stabilimenti ricevono assistenza dal layout alla produzione di prova. Gli stabilimenti esistenti beneficiano di un flusso di lavoro migliorato, di un funzionamento bilanciato della linea e di un'essiccazione affidabile ad alta produttività SMT PCB.
| Cosa dicono i nostri clienti
I clienti apprezzano I.C.T per la guida pratica e la risposta rapida. Gli ingegneri forniscono istruzioni chiare, riducendo gli errori e accelerando la preparazione dell'operatore. L'imballaggio protettivo garantisce una spedizione sicura a lunga distanza. Le domande tecniche che sorgono durante l'installazione o la produzione vengono affrontate tempestivamente da team di vendita e di ingegneria coordinati. I clienti acquisiscono fiducia quando lanciano nuove linee, mantengono un rendimento elevato e ottengono un'essiccazione uniforme e di alta qualità per adesivi, inchiostri e rivestimenti.
| Certificazioni e standard
Il forno di polimerizzazione UV I.C.T-U2 è certificato CE e soddisfa gli standard di sicurezza internazionali. Il controllo di qualità comprende l'ispezione dei componenti, la verifica dell'assemblaggio, il test funzionale, la conferma dell'imballaggio, il monitoraggio della spedizione, i registri di installazione e il servizio post-vendita. Procedure complete garantiscono prestazioni di polimerizzazione affidabili e ripetibili, riducono al minimo il rischio operativo e mantengono risultati costanti di alta qualità nella produzione SMT PCB.
| Informazioni su I.C.T azienda e fabbrica
I.C.T offre soluzioni complete per SMT, DIP, rivestimento, erogazione, assemblaggio, robotica e fabbriche intelligenti. I team interni di ricerca e sviluppo, produzione, ingegneria, vendite e assistenza supportano i clienti dalla pianificazione alla produzione costante. I.C.T ha servito clienti globali con fornitura, installazione, formazione e ottimizzazione dei processi di apparecchiature. Oltre a fornire macchine, I.C.T aiuta a costruire fabbriche da 0 a 1 e ad aggiornare le linee esistenti da 1 a 10, fornendo sistemi di produzione SMT PCB scalabili, precisi e affidabili.
